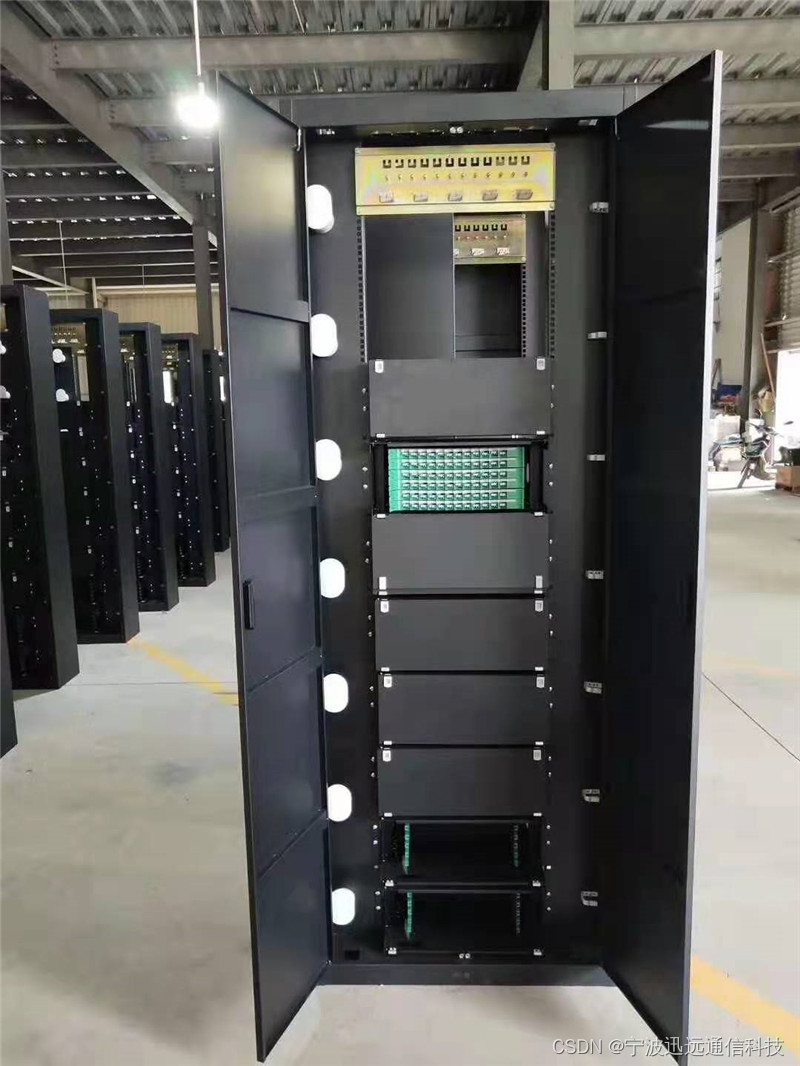

ODF576芯光纤机柜
ODF576芯光纤机柜配置图文说明|FTTH接入层光纤分配架、又称光纤配线柜,是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护,以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能,是传输媒体与传输设备之间的配套设备。容量:144芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、
使用条件
工作温度:-5℃~+40℃
贮运温度:-25℃~+55℃
大气压力:70kPa~106kPa
运输:经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。
光电性能光纤连接器(含适配器和尾纤)
光纤连接器损耗≤0.5dB(包括插入、互换和重复损耗);
插入损耗≤0.2dB;
回波损耗
FC/PC、FC/SPC、SC、ST≥48dB;FC/UPC≥52dB;FC/APC≥60dB;
插拔耐久性寿命>1000次。
适用性能
标称工作波长:850nm、1310nm、1550nm。
4高压防护接地
5地线的截面积应大于6mm2。
6机架高压防护接地装置与机架间缘,电阻不小于1000MΩ/500V(直流电)。
7机架高压防护接地装置与机架间耐压不小于3000V(直流电)/1min;不击穿,无飞弧。
