理解JPEG图像压缩算法,DCT变换

理解JEPG原理

JEPG不是一种文件格式,而是一类图像压缩算法.

1.彩色图像

灰度图像

灰度,一个pixel取值0-255.
这里写图片描述

彩色图像

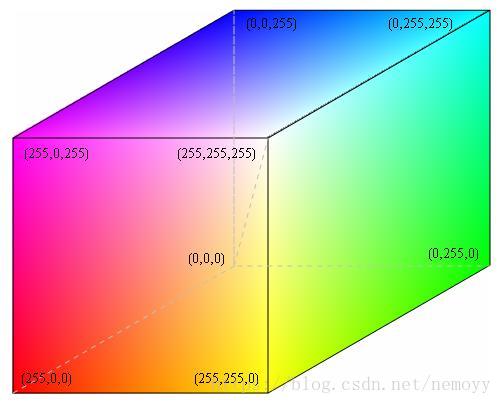

需要比灰度图像更多的存储空间, 事实上, 所有颜色都可以用红绿蓝三原色的组合表示, 彩色图像可用RGB三通道表示.

这里写图片描述

YCbCr

研究发现对于图像压缩, RGB的表示不是最佳的.

人脑对亮度(luminance)和色差(chrominance)的微小变化不敏感. YCbCr用一层亮度和两层色差表示RGB图像. Y是亮度通道, Cb和Cr是色差通道.

RGB转YCbCr是这样定义的,对一个 (r,g,b) ( r , g , b ) 元组, 先归一化 (r,g,b)=(r/255,g/255,b/255) ( r ′ , g ′ , b ′ ) = ( r / 255 , g / 255 , b / 255 ) .

通过一下公式得到亮度值 y: y :

y=0.299r+0.587g+0.114b y = 0.299 r ′ + 0.587 g ′ + 0.114 b ′

色差通道通过计算red和blue两颜色通道和参照通道 y y 的差得到:
Cb=(by)/1.772

Cr=(ry)/1.402 C r = ( r ′ − y ) / 1.402

1.772和1.402做分母使Cb和Cr都落在区间 [1/2,1/2] [ − 1 / 2 , 1 / 2 ] .
最后一步, 为了显示将三通道缩放到 [0,255] [ 0 , 255 ] ,并取整:
Y=round(219y+16) Y = r o u n d ( 219 y + 16 )

Cb=round(224Cb+128) C b = r o u n d ( 224 C b + 128 )

Cr=round(224Cr+128) C r = r o u n d ( 224 C r + 128 )

这里写图片描述

这里写图片描述

这里写图片描述

这里写图片描述

2.JPEG算法

JPEG不是一种文件格式,而是一类图像压缩算法, 下面我介绍的是JPEG2000,最基础的算法,可以帮助理解整个过程.

首先说一下怎么理解图像压缩, 以huffman编码为例, 对图像每个byte做频率统计, 构造huffman树重新编码, 以减小编码长度. 但是, 直接对图像做huffman编码的压缩并不好, 因为需要对256个像素值都编码, 码长不会显著减小.

如果能将图像变换到一个含有比较少的不同值的空间中, huffman编码效果将会显著提升. 这就是jpeg的核心思想.

2.1 预处理

先将RGB转成YCbCr, 然后把这三层当作灰度图像看就行, 操作是一样的.

然后, 将图像切割成一堆 8×8 8 × 8 的块.

这里写图片描述
所有操作都是独立对这样每一个 8×8 8 × 8 的小块做的.

2.2 DCT变换

考虑一个 8×8 8 × 8 的块, 这个块在原图像中所占的比例是非常小的, 在大部分情况下, 这个块中pixel数值变化是很平滑的. 打个比方,一个块正好罩在一面墙壁上, 这块的pixel值在79-81之间变化, 若要用cos函数的组合去拟合这段离散的数值, 这些函数的频率会很高.

这些变化也被称为高频信息, 而人眼对高频信息不敏感, 对低频信息比较敏感. 如果一个块罩在墙和背景交界的地方, 块的pixel数值会出现不平滑的变化,跨度很大, 这时要用函数组合去拟合这段离散数值时, 就会出现低频.

因此, 再结合图像压缩的核心思想, 用较少的不同数值来表示图像, 就需要找到一种变换, 将图像高频的信息和低频的信息区分开来, 并将人眼不敏感的低频信息映射到接近或等于0.

JPEG用的就是DCT(Discrete Cosine Transformation), 下面就是DCT矩阵, 任何 8×8 8 × 8 块都可以用DCT矩阵表示.

U=1222cosπ16cos2π16cos3π16cos4π16cos5π16cos6π16cos7π1622cos3π16cos6π16cos9π16cos12π16cos15π16cos18π16cos21π1622cos5π16cos10π16cos15π16cos20π16cos25π16cos30π16cos35π1622cos7π16cos14π16cos21π16cos28π16cos35π16cos42π16cos49π1622cos9π16cos18π16cos27π16cos36π16cos45π16cos54π16cos63π1622cos11π16cos22π16cos33π16cos44π16cos55π16cos66π16cos77π1622cos13π16cos26π16cos39π16cos52π16cos65π16cos78π16cos91π1622cos15π16cos30π16cos45π16cos60π16cos75π16cos90π16cos105π16 U = 1 2 [ 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 cos ⁡ π 16 cos ⁡ 3 π 16 cos ⁡ 5 π 16 cos ⁡ 7 π 16 cos ⁡ 9 π 16 cos ⁡ 11 π 16 cos ⁡ 13 π 16 cos ⁡ 15 π 16 cos ⁡ 2 π 16 cos ⁡ 6 π 16 cos ⁡ 10 π 16 cos ⁡ 14 π 16 cos ⁡ 18 π 16 cos ⁡ 22 π 16 cos ⁡ 26 π 16 cos ⁡ 30 π 16 cos ⁡ 3 π 16 cos ⁡ 9 π 16 cos ⁡ 15 π 16 cos ⁡ 21 π 16 cos ⁡ 27 π 16 cos ⁡ 33 π 16 cos ⁡ 39 π 16 cos ⁡ 45 π 16 cos ⁡ 4 π 16 cos ⁡ 12 π 16 cos ⁡ 20 π 16 cos ⁡ 28 π 16 cos ⁡ 36 π 16 cos ⁡ 44 π 16 cos ⁡ 52 π 16 cos ⁡ 60 π 16 cos ⁡ 5 π 16 cos ⁡ 15 π 16 cos ⁡ 25 π 16 cos ⁡ 35 π 16 cos ⁡ 45 π 16 cos ⁡ 55 π 16 cos ⁡ 65 π 16 cos ⁡ 75 π 16 cos ⁡ 6 π 16 cos ⁡ 18 π 16 cos ⁡ 30 π 16 cos ⁡ 42 π 16 cos ⁡ 54 π 16 cos ⁡ 66 π 16 cos ⁡ 78 π 16 cos ⁡ 90 π 16 cos ⁡ 7 π 16 cos ⁡ 21 π 16 cos ⁡ 35 π 16 cos ⁡ 49 π 16 cos ⁡ 63 π 16 cos ⁡ 77 π 16 cos ⁡ 91 π 16 cos ⁡ 105 π 16 ]

DCT每一行图示

row0是常数, 可以看出每行频率逐渐增加.

这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述
仔细看上图, 可以发现每个图橙色的点高度和为0. 这意味着, 对于一个constant vector(向量中每个数相同), 和row 1-7任意一个点乘的结果都是0, 而对近似constant vector点乘的结果接近0.(这就达到了将高频信息转换到接近0的效果)

DCT变换作用在 8×8 8 × 8 矩阵A上表现为 B=UAUT B = U A U T . 首先计算 C=UA C = U A , 若A是一个平滑的矩阵(near-constant), C C 往下会出现许多元素接近或等于0. 最终结果B=CUT, 将 U U 转制之后, 原来的row变成了column, 类似的, B往右会出现许多元素接近或等于0. 总的来看, DCT会将信息往左上角聚拢, 而剩下的信息都是接近或等于0的.

示例

下面是一个 8×8 8 × 8 矩阵 A A 只包含值100.

A=[100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100100]

DCT得到 B=UAUT B = U A U T .

B=800000000000000000000000000000000000000000000000000000000000000000 B = [ 800 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ]

可以看到整个块的信息除了 (1,1) ( 1 , 1 ) 位置都被变换为0. 再看另一个例子, 下面的矩阵 A A 只包含值50-52(near-constant), 对于图像来说,是平滑的一块, 包含的是高频信息.

A=[51525150505250525152515150525251505051525251515151505050525050515150505150505150505152525150505051525150525052505051525250515251]

经过DCT变换(保留小数点后三位), 也可以发现除了左上角407,其他的值都接近0.

B=4070.3521.9040.6611.0.2290.0230.1100.0580.6540.1161.3500.3350.1620.1730.3830.5181.0191.0.6891.1710.1151.7070.1050.5920.8180.5980.0550.1020.7111.5290.4700.50.1792.1740.4250.50.9560.6300.0050.1181.0740.3520.5990.0201.9020.1090.5680.5971.1900.2930.2540.8680.1081.0.4700.0861.1941.0060.4120.5021.4540.6030.111 B = [ 407 0.058 − 0.518 − 0.592 − 0.5 0.118 − 0.597 0.086 0.352 − 0.654 1.019 0.818 0.179 − 1.074 1.190 − 1.194 1.904 − 0.116 1. − 0.598 − 2.174 − 0.352 0.293 − 1.006 − 0.661 1.350 0.689 − 0.055 − 0.425 − 0.599 0.254 − 0.412 − 1. − 0.335 1.171 0.102 0.5 − 0.020 0.868 − 0.502 − 0.229 0.162 0.115 0.711 0.956 − 1.902 − 0.108 1.454 0.023 − 0.173 − 1.707 − 1.529 0.630 0.109 1. − 0.603 − 0.110 − 0.383 0.105 0.470 0.005 0.568 − 0.470 0.111 ]

DCT特点

  1. DCT 矩阵 U U 是可逆的, 同时 U是正交的, 有UT=U1.证明
  2. DCT计算 B=UAUT B = U A U T , 这是个相似变换. 可以通过FFT(Fast Fourier Transformation)加速.

2.3 Quantization量化

上一节看到, DCT矩阵是无理数组成的, 而输入矩阵是整数, 输出矩阵一般为实数. 而接下来的编码最好是作用在整数域. 所以JPEG有一步量化.

下面走一下JPEG流程来说明量化的工作机制. 给出一个经过预处理(-127)的block.

A=12212112294119647678494940522312280746631454253256484414510547512612212241353112245335357435066122701564434041188616384138248751421212253 A = [ − 122 49 66 41 41 43 40 38 − 121 49 31 45 35 50 41 24 − 122 40 45 105 31 − 66 18 87 − 94 52 42 47 − 122 − 122 8 51 − 119 − 23 53 51 45 70 61 42 − 64 − 122 − 25 − 26 33 15 6 12 − 76 − 80 − 64 − 122 53 64 38 − 122 − 78 − 74 − 84 − 122 57 43 41 − 53 ]

经过DCT变换(保留小数点后两位).

B=27.50168.2327.2030.1819.5070.5912.0871.15213.4751.6131.2443.078.4666.8819.1338.37149.6121.5432.2850.4733.5947.446.2575.9295.28239.52173.3967.1353.1132.6155.1629.29103.758.2451.1414.1236.758.2085.5916.4546.9524.5056.9411.142.9218.130.6023.4458.7252.664.0071.015.8022.998.034.2127.2396.6249.1418.0418.396.6311.2115.62 B = [ − 27.50 − 213.47 − 149.61 − 95.28 − 103.75 − 46.95 − 58.72 27.23 168.23 51.61 − 21.54 − 239.52 − 8.24 − 24.50 − 52.66 − 96.62 − 27.20 − 31.24 − 32.28 173.39 − 51.14 − 56.94 4.00 49.14 30.18 − 43.07 − 50.47 67.13 − 14.12 11.14 71.01 18.04 19.50 8.46 33.59 − 53.11 − 36.75 2.92 − 5.80 − 18.39 − 70.59 66.88 47.44 − 32.61 − 8.20 18.13 − 22.99 6.63 12.08 − 19.13 6.25 − 55.16 85.59 − 0.60 8.03 11.21 71.15 − 38.37 − 75.92 29.29 − 16.45 − 23.44 − 4.21 15.62 ]

为了量化block B B , JPEG用一个预设的表Z去除 B B (element-wise division)然后取整.

这个矩阵Z也体现了JPEG压缩的特点, 左上角的信息压缩的程度小, 右下角的信息压缩的程度大.通过缩放矩阵 Z Z ,达到控制压缩程度.

Z=[1611101624405161121214192658605514131624405769561417222951878062182237566810910377243555648110411392496478871031211201017292959811210010399]

得到一个新矩阵 Q Q , 其中qjk=round(bjk/zjk) for j,k=1,...,8 j , k = 1 , . . . , 8 .
Q=21422130119423020015222110161372111040101010101000001101000002100000 Q = [ − 2 − 19 − 15 − 6 − 4 − 1 − 1 0 14 4 − 2 − 13 0 0 − 1 − 2 − 2 − 2 − 2 7 − 1 − 1 0 1 2 − 3 − 2 2 0 0 1 0 1 0 1 − 1 − 1 0 0 0 − 3 2 1 − 1 0 0 0 0 0 0 0 − 1 1 0 0 0 1 0 − 1 0 0 0 0 0 ]

因为有取整的操作, JPEG是有损的压缩

逆转过程

要逆转过程, 重新得到原来的block A A ,只需先反转除法, 得到B, 其中 bjk=qjk×zjk b j k ′ = q j k × z j k . 注意到 B B ′ B B 的值是有一点不同的(lossy).

B=[322091509696405101684828247006011028263216840570562851445800800180375668000727055640000000871030007209500000]

然后作用inverse DCT, A=UTBU A ′ = U T B ′ U .下面对比一下原图像 A A 和恢复的A,可以看出JPEG有损的特点了.

A=12811011510511667677845394051241187969714504356476080634815218632411613822411312633304963326888998017694122654196212124952137660282910867 A ′ = [ − 128 45 71 63 22 32 22 52 − 110 39 4 48 41 68 65 13 − 115 40 50 152 13 − 88 − 4 76 − 105 51 43 18 − 126 − 99 19 60 − 116 − 24 56 63 33 80 62 28 − 67 − 118 − 47 − 24 30 17 − 12 29 − 67 − 79 − 60 − 116 49 69 12 − 108 − 78 − 69 − 80 − 138 63 41 49 − 67 ]

A=12212112294119647678494940522312280746631454253256484414510547512612212241353112245335357435066122701564434041188616384138248751421212253 A = [ − 122 49 66 41 41 43 40 38 − 121 49 31 45 35 50 41 24 − 122 40 45 105 31 − 66 18 87 − 94 52 42 47 − 122 − 122 8 51 − 119 − 23 53 51 45 70 61 42 − 64 − 122 − 25 − 26 33 15 6 12 − 76 − 80 − 64 − 122 53 64 38 − 122 − 78 − 74 − 84 − 122 57 43 41 − 53 ]

2.4 编码

JPEG最后一步是对变换,量化后的图像进行编码. 用huffman编码或者其他编码方式, 可以显著节省存储空间.

3. 参考

  1. Basic JEPG
  2. The Discrete Cosine Transformation
  3. Quantization
  4. comupterphile jpeg系列
