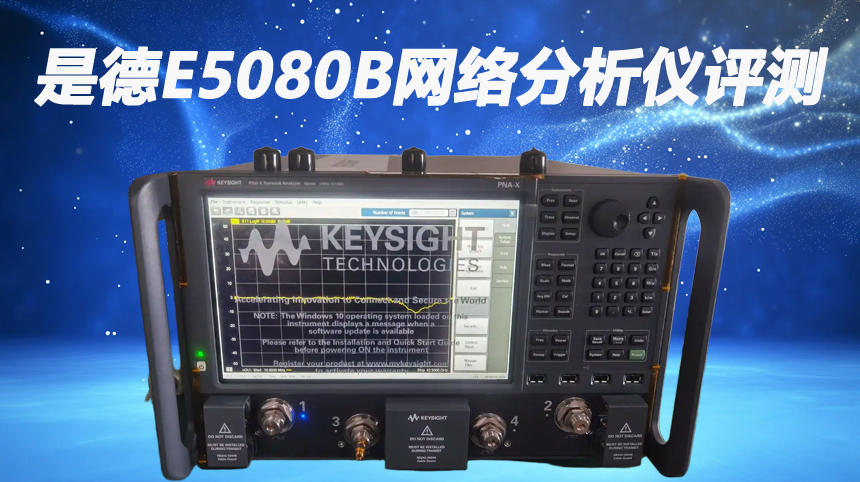

是德科技E5080B网络分析仪深度评测：5G/车载雷达测试实战指南

是德科技E5080B网络分析仪（ENA系列）是一款高性能射频测试仪器，广泛应用于通信、航空航天、半导体等领域，以下是其核心功能详解：

---

一、核心测试功能

1. 多参数网络分析

   • S参数测量：支持全双端口S参数测试（S11/S12/S21/S22），频率覆盖9kHz至8.5GHz（可升级至14GHz/20GHz）。

   • 时域分析：集成TDR（时域反射）功能，可定位传输线阻抗突变点，分辨率达1ps。

   • 混频器测试：支持变频器件（如上下变频器）的增益、相位、隔离度测量，内置本振源输出（±13dBm）。

2. 高级测量模式

   • 差分/平衡器件测试：支持混合模式S参数（如SDD11、SDC21），精确评估差分信号完整性。

   • 非线性特性分析：通过功率扫描测量压缩点（P1dB）、三阶交调截取点（IP3）。

   • 噪声系数测试（需选件）：搭配噪声源，直接计算放大器/接收机噪声系数，精度±0.5dB。

---

二、硬件性能优势

• 动态范围：典型值123dB（10Hz中频带宽），适合高抑制比滤波器测试。

• 迹线噪声：<0.004dBrms（70kHz RBW），确保微小信号变化可测。

• 测试速度：全频段扫描最快5ms（201点），提升产线吞吐率。

---

三、智能化操作支持

1. 一键校准：支持全自动电子校准（E-Cal），3分钟内完成12项误差校正。

2. 多端口扩展：通过选件升级至4/8端口，满足多天线MIMO系统测试需求。

3. 嵌入式软件：

   • PLTS（物理层测试系统）：用于高速数字信道眼图、阻抗一致性分析。

   • N1930A：脉冲射频测量套件，支持雷达信号脉冲参数测试。

---

四、典型应用场景

行业	应用案例	关键功能
5G通信	基站滤波器带外抑制测试	高动态范围、TDR阻抗分析
汽车电子	车载雷达天线驻波比（VSWR）测量	多端口扩展、时域门控
半导体	射频芯片S参数与非线性特性验证	混频器测试、噪声系数选件
航空航天	卫星通信组件相位稳定性测试	高精度相位测量（±0.1°）

---

五、对比同系列型号

• E5080B vs E5071C：

  • E5080B频率上限更高（8.5GHz vs 8.5GHz基础相同，但扩展性更强），支持更宽动态范围。

  • E5080B集成PLTS软件，更适合高速数字信号完整性测试。

---

总结：E5080B凭借宽频覆盖、高精度及智能化校准，成为复杂射频系统研发与生产的首选工具，尤其适合需要兼顾高频性能与多场景兼容性的用户。搭配是德科技PathWave软件可进一步实现测试自动化与数据分析。
