利用工程活动图AOE网设计一个算法

利用工程活动图 AOE 网设计一个算法

题目

★★ 已知假想的工程活动图 AOE 网，试设计一个算法，要求：

判断工程是否可行；

1. 求出工程中每个活动的最早开始时间 e(i)，最迟开始时间 l（i）和全工程可以完成的最早时间；
2. 确定工程中关键路径和可使整个工程的工期缩短的关键活动。

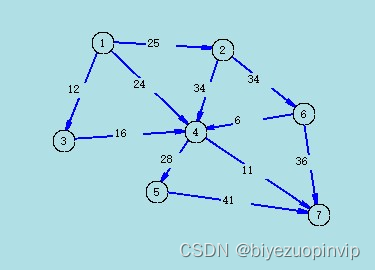

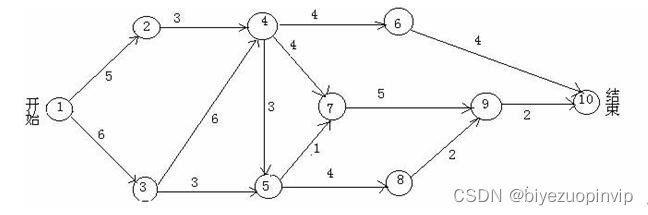

说明： 可以给出一个假想的工程活动图 AOE 网，如下图所示（仅为示例），也可以给出工程的活动情况，画出 AOE 网。

软件功能

本软件有如下功能：

用户可以点击“开始创建”自行建立 AOE 工程网络，鼠标点击创建面板生成一个事件，依次有序点击两个事件可以创建活动，创建的活动上会显示活动的权重。AOE 活动网络建成之后，点击“执行计算”，程序自动完成关键路径的计算，若构建的网络不满足条件，比如有多个源点、汇点、环路，或者事件已经创建，程序均会进行相应报错。当完成关键路径的计算后，会在创建面板以红色加粗显示关键路径，并且在左侧活动信息面板详细显示各个活动的信息，关键活动路径同样给予突出显示，在程序窗口右下角，会给出整个工程最早的完成时间，即关键路径活动时间之和。用户可以重复创建和计算关键路径的过程。

用到的主要控件是 panel 面板和 tableLayoutPanel 面板，用于在程序内 GroupBox 划分空间的基础上划分面板，事件的生成是生成一个按钮，连线的生成通过调用System.Drawing.Drawing2D 的画图功能，活动信息的展现是增添表格。关键路径的计算采用的是课本上的计算方法，在此之间需要先进行 AOV 的拓扑排序，确定没有环路方可继续程序运行。

设计思想

本软件仍然是利用 C#的.Net Framework 来写的图形界面。主要目的是能够生成或者创建一个 AOE 活动网络，并对这个网络进行求解关键路径。在 C++ 里用指针表示的邻接表很容易实现活动网络图结构的存储，然而 C#虽然构建图形界面比较方便，但是由于没有指针这一特性，很多方面会受到限制，只能用静态的数组来模拟指针构建邻接链表。主要采用三个类来表示 AOE 活动网络：活动类、事件类和 AOE 网络结构类，活动类包括活动的始终，活动的权重，活动的最早和最晚开始时间以及活动的起点终点坐标；事件类包含以该事件为起点的所有的活动的变长数组，相当于邻接表的某一行；AOE 网络类中包含各种求解过程中要用到的方法。难点在于打破 C++ 的指针思维方式，以变长数组构建邻接表。

主要算法思想：

求活动最早开始时间：活动出发顶点（时间）的最早开始时间

求活动的最晚开始时间：从要求最晚截止时间开始，反向推导，最晚工程技术时间依次

减去路径上各活动的时间

求关键路径和关键活：根据各顶点的 ve 和 vl 值，求每个活动的最早开始时间 e(s)和最迟开始时间 l(s)，若某条弧（活动）满足条件 e(s)=l(s)，则该活动为关键活动，关键活动连接起来就是关键路径。值得注意的是：关键路径可能有多条。

容错性考虑：

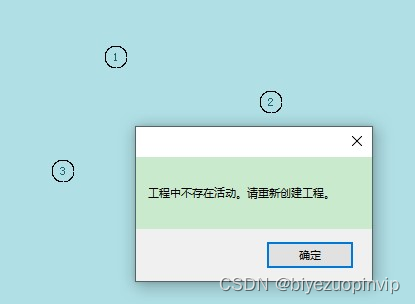

判断工程中是否创建事件和活动遍历所有事件节点，检查以该节点开始的活动的可变长数组是否是空的，相当于检查邻接表是否为空，若是空的，则工程中不存在活动，需要重新创建。

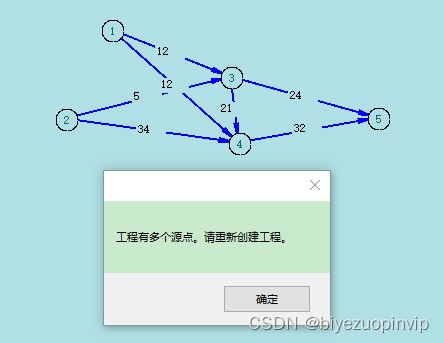

检查工程中是否有多个源点：

遍历所有事件节点，统计所有入度为 0 的节点的数量总和，如果数量大于 1，则说明不止一个源点，工程不符合条件，不能求解。

检查工程中是否有多个汇点：

遍历所有事件节点，统计以该事件节点开始的活动的可变长数组为空的事件个数，如果统计出的个数大于 1，则说明有多个事件为截止事件，工程中存在多个汇点，无法求解关键活动。

检查工程中是否有环路：

AOE 活动网络中是不存在环路的，为检查活动网络中是否有环路，需要对所有事件节点进行拓扑排序，如果排序后的离散节点数与之前的节点数相同，则 AOE 活动网络中不存在环路，否则，需要重新创建工程。

逻辑结构与物理结构

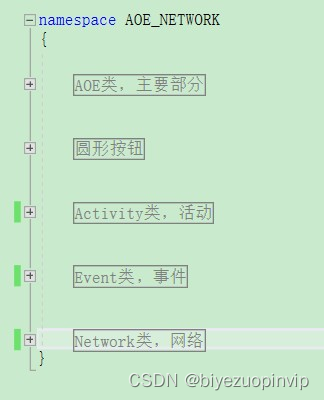

程序主要构成：

Activity 类： public class Activity

{   public int start;
 // 活动起始事件序号
 public int end;
 // 活动结束事件序号
 public int weight;
 // 活动持续时间，权重
 public int e;
 // 活动最早开始时间
 public int l;
 // 活动最迟开始时间
 public bool critical;
 // 是否为关键活动
 public Point p_start = new Point();
 // 活动起点坐标(画图用)
 public Point p_end = new Point();   // 活动终点坐标(画图用)
}

Event 类：

public class Event
{
    public bool critical;
   // 是否为关键路径上的事件
     public List<Activity> next = new List<Activity>();  // 以该事件为开始的

活动

public int ins;
// 入度
public int e;
// 事件最早发生时间
public int l;
// 事件最迟发生时间
}

NetWork 类：

public class Network
{
    Graphics g;
    public List<Event> net = new List<Event>();
    // AOE网邻接表
    public int start;
    // 工程起始事件序号
    public int end;
    // 工程结束事件序号
    List<int> topology = new List<int>();
    // 拓扑排序结果
}

主要的数据结构是 List形式的动态变长数组，该数组在计算机中占据连续的内存，属于物理结构。

程序计算的主要方法（函数）

private void button1_Click(object sender, EventArgs e)
    //开始创建
    private void panel1_MouseClick(object sender, MouseEventArgs e)
    //画AOE网络
    private void eventClick(object sender, MouseEventArgs e)
    //点击事件
    private void button2_Click(object sender, EventArgs e)
    //执行计算
    protected override void OnPaint(PaintEventArgs e)
    //重新设置控件的形状，绘制圆形

按钮

public String Is_Able_Continue()
    // 求解工程是否可行，可继续
    public void eventsTime()
    // 求各事件的最早和最迟开始时间
    public void activitiesTime(AOE main)
    // 求各活动的最早和最迟开始时间

开发平台

CPU:AMD Ryzen 7 4800H with Radeon Graphics 2.90GHz

系统类型：Windows10 64 位，基于 X64

开发环境：Visual Studio 2019 professional

Visual C#
.Net Framework

调用的系统命名空间：

using System;using System.Collections.Generic;using System.Drawing;using System.Drawing.Drawing2D;using System.Windows.Forms;

系统的运行结果分析说明

利用 Visual Studio C# .Net Framework 集成开发环境，先设计好整体页面，将各组件布置到位，主要部件为 panel 控件和 tabelLayoutPanel 控件，主要调用的绘图函数为System.Drawing.Drawing2D 下的 DrawLine(pen, start, end)。题目要求算出 AOE 工程网络中的关键路径。本软件已达到基本要求，并且可以自己灵活创建 AOE 网络，网络中标出活动标号，和活动权重，当计算完毕后，会对关键路径加粗加红显示，关键活动的信息也会加红显示。经过验证，正确性良好，稳定性良好，已经充分考虑各种错误情况并且给予相应的处理，容错能力良好。并且给予相应的提示，比较人性化。

操作说明

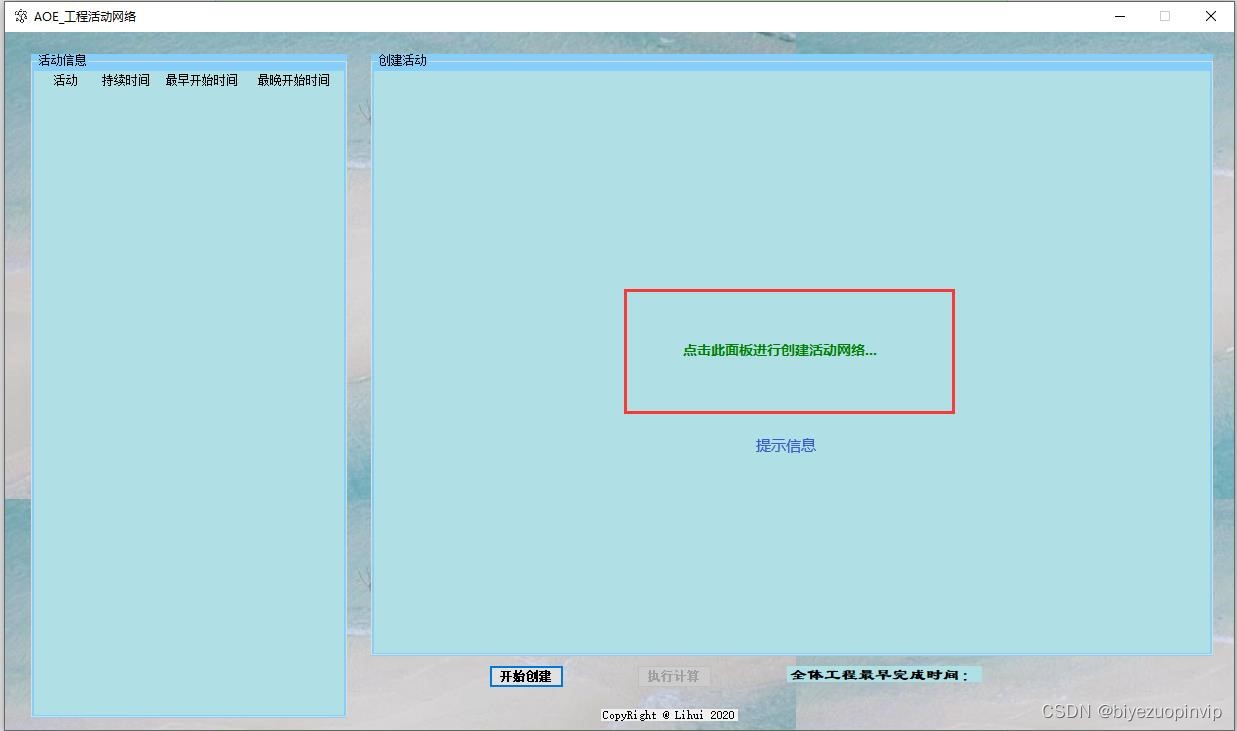

程序初始界面：

点击“开始创建”按钮，开始创建工程

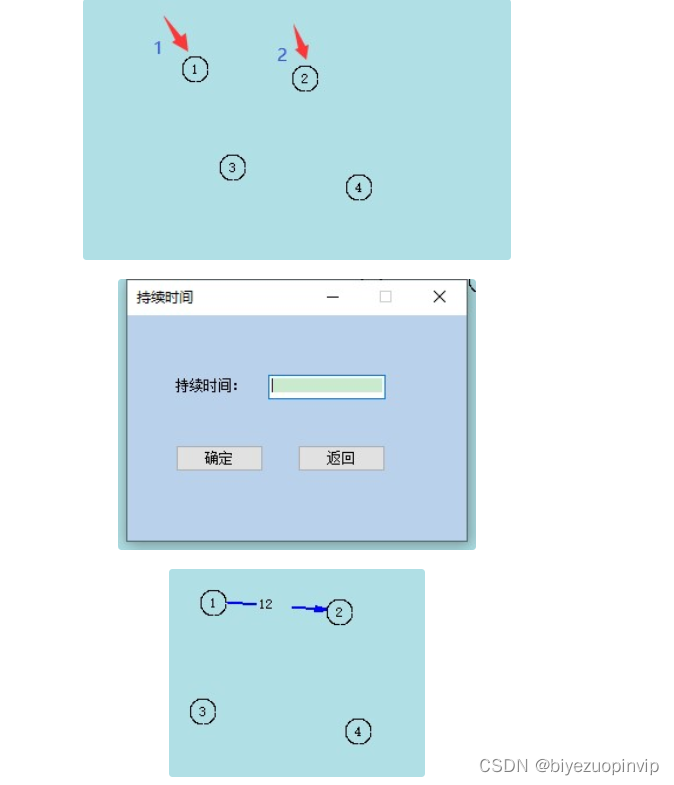

创建活动

鼠标在面板上点击，生成事件

鼠标依次按照顺序点击活动上的两个事件，开始创建活动

创建完活动，点击“执行计算”

计算前

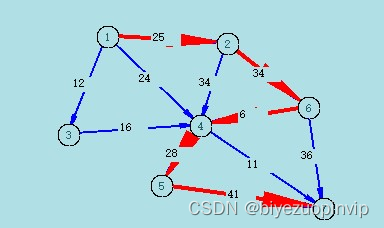

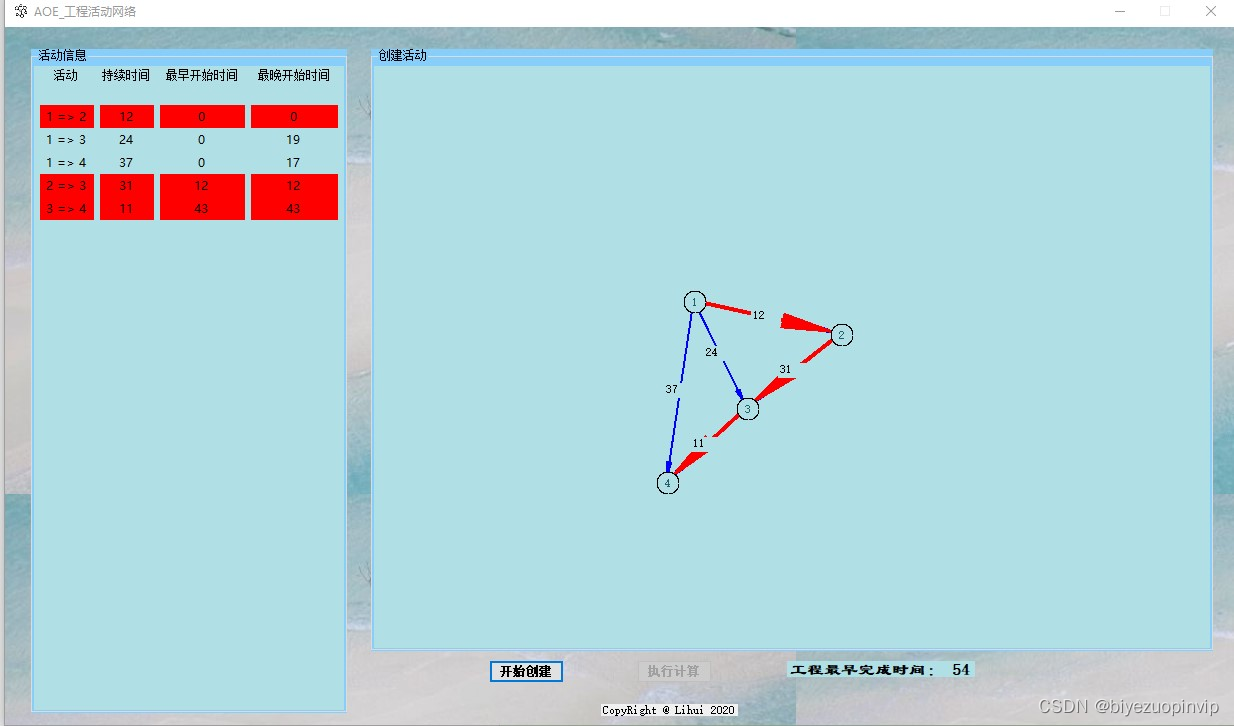

计算后：关键路径加粗加红显示

活动信息：关键活动加红突出显示

显示工程最早完成时间：

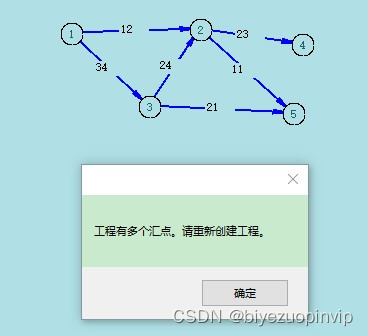

错误提示
