网吧组建及相关技术（无盘技术；VLAN；PacketTrace）

目 录
摘 要 1
ABSTRACT 2
1.绪论 4
1.1选题背景及意义 4
1.2局域网（LAN）技术 4
1.2.1集线器加路由技术的利弊 4
1.2.2局域网交换和ATM 5
1.3有盘网吧和无盘网吧的区别 6
1.4研究主要内容 7
2.网吧组建系统分析 8
2.1需求分析 8
2.2设计原则 8
2.2.1实用性和经济性 9
2.2.2先进性和成熟性 9
2.2.3可靠性和稳定性 9
2.2.4安全性和保密性 9
2.2.5可扩展性和易维护性 9

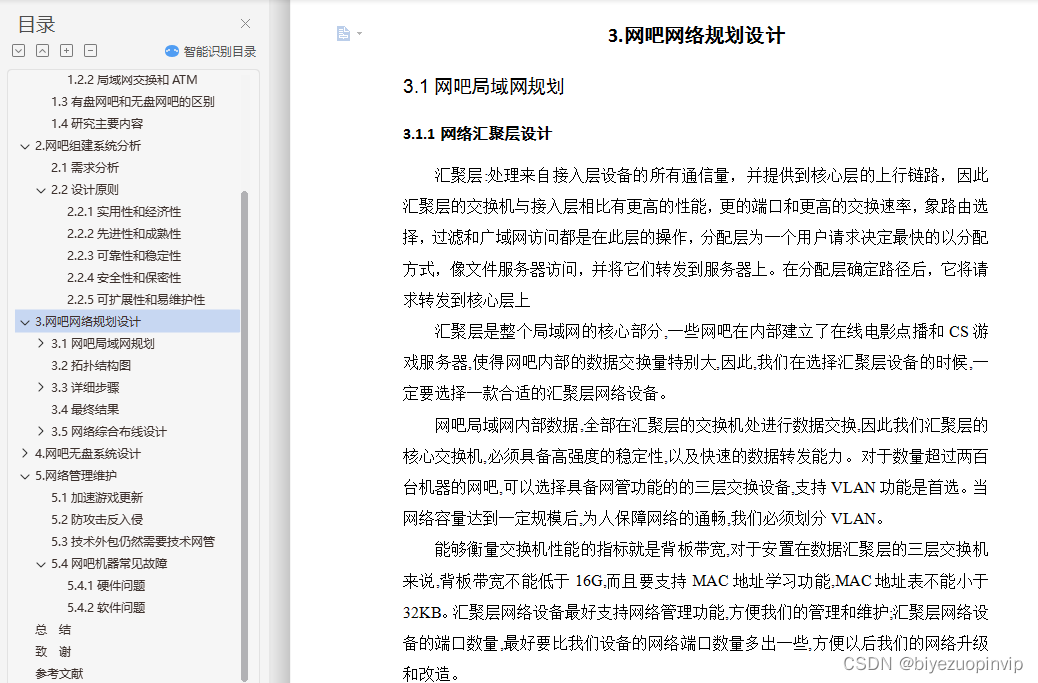

3.网吧网络规划设计 10
3.1网吧局域网规划 10
3.1.1网络汇聚层设计 10
3.1.2网络接入层设计 12
3.1.3网络核心层设计 12

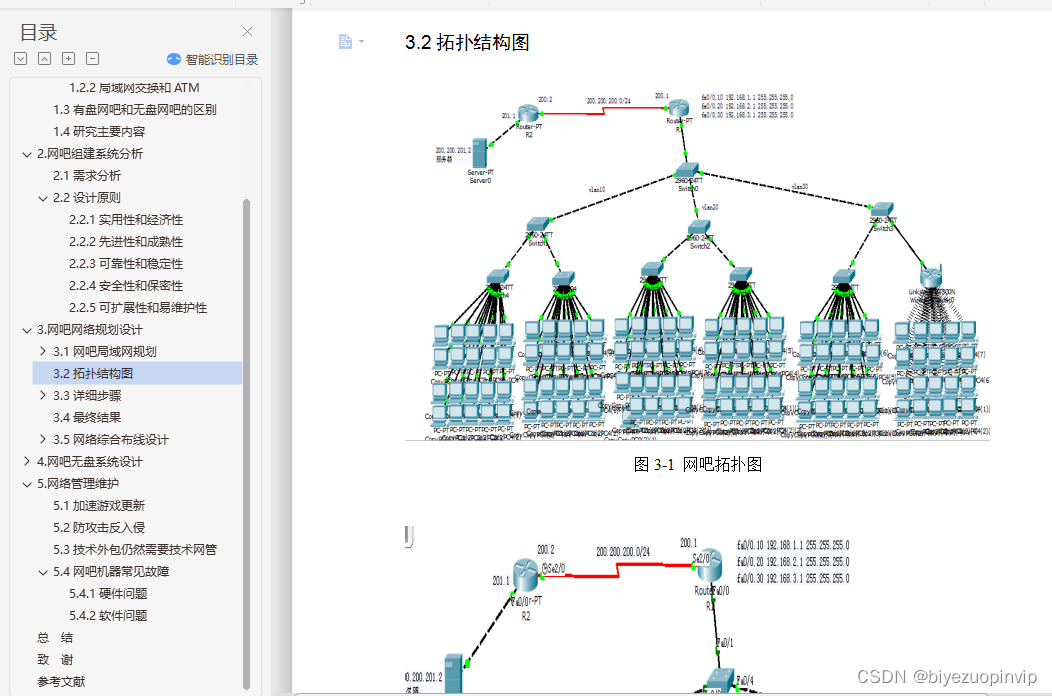

3.2拓扑结构图 13
3.3详细步骤 14
3.3.1 设备选型 14
3.3.1 Vlan及设备的IP地址分配 14
3.3.3 交换机的配置代码 15
3.3.4 路由器R1的配置及DHCP 16
3.3.5 配置R1的NAT 18
3.4最终结果 19
3.5网络综合布线设计 21
3.5.1布线系统总体结构设计 21
3.5.2布线施工注意事项 22
3.5.3检验 23

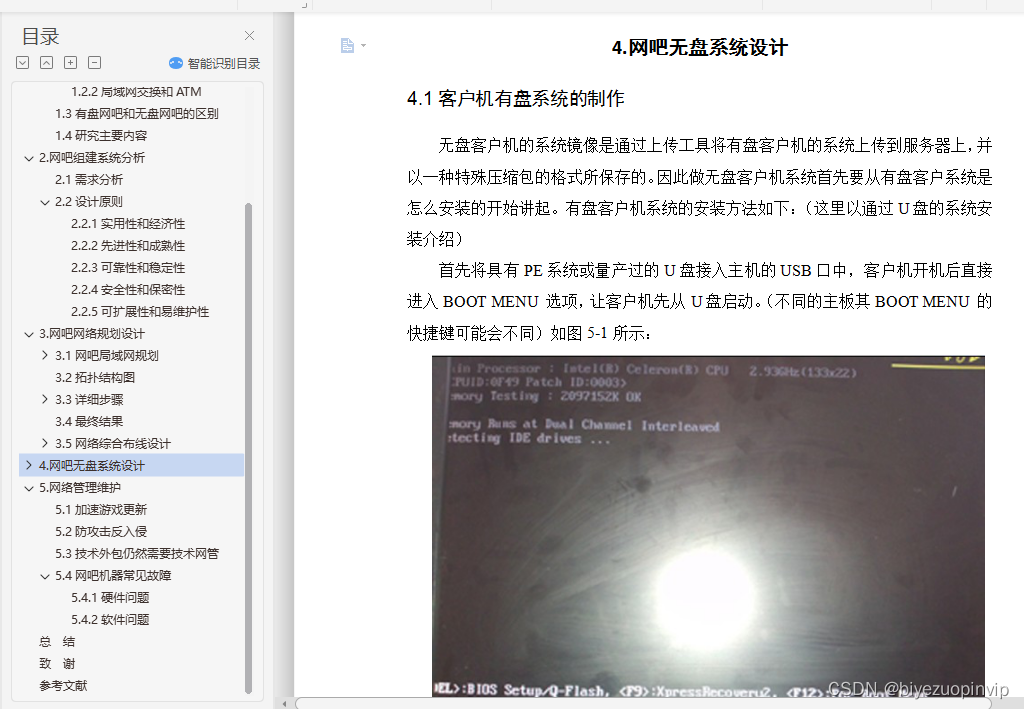

4.网吧无盘系统设计 24
4.1客户机有盘系统的制作 24
4.2客户机无盘镜像的上传 32
4.3无盘服务器的配置 32

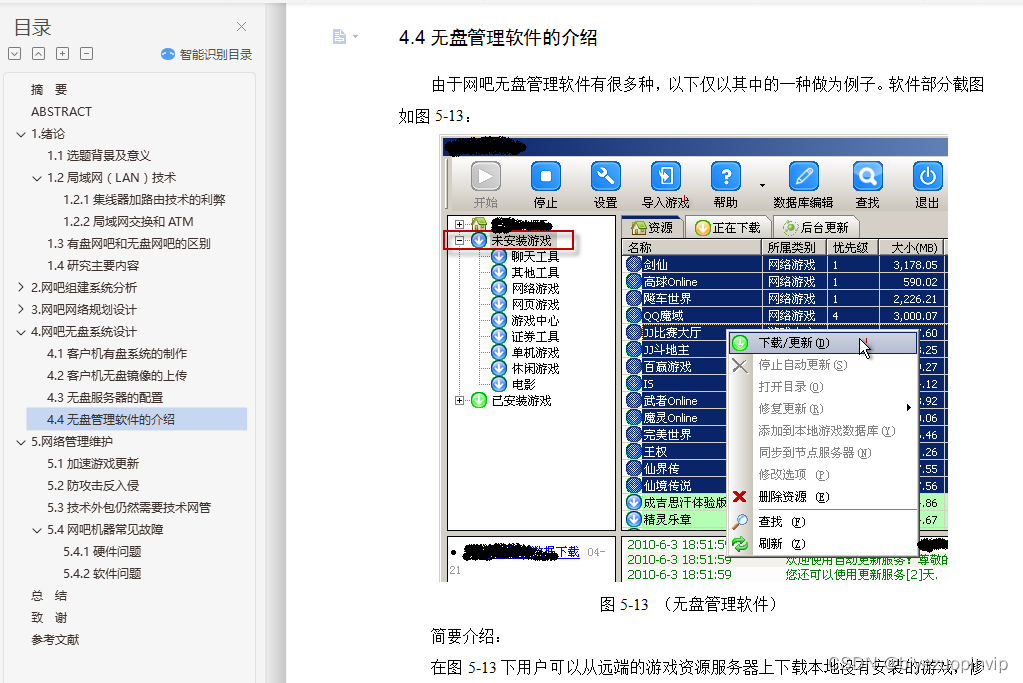

4.4无盘管理软件的介绍 34
5.网络管理维护 37
5.1加速游戏更新 37
5.2防攻击反入侵 37
5.3技术外包仍然需要技术网管 38

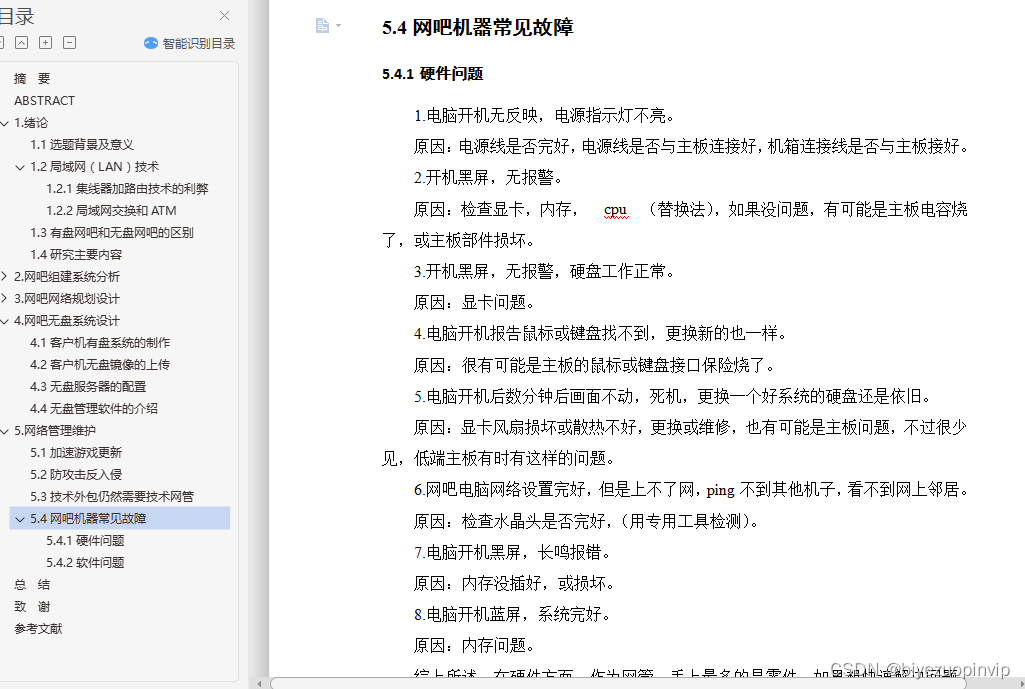

5.4网吧机器常见故障 39
5.4.1硬件问题 39
5.4.2软件问题 39
总 结 41
致 谢 42
参考文献 43

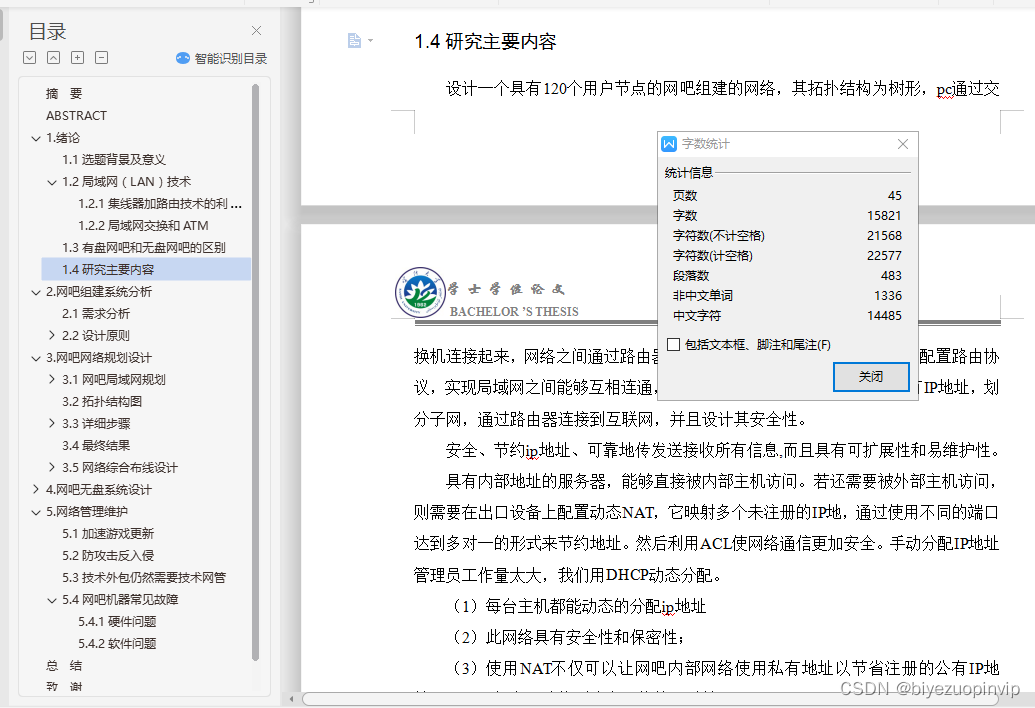

1.4研究主要内容
设计一个具有120个用户节点的网吧组建的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，选择路由协议，配置路由协议，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，划分子网，通过路由器连接到互联网，并且设计其安全性。
安全、节约ip地址、可靠地传发送接收所有信息,而且具有可扩展性和易维护性。
具有内部地址的服务器，能够直接被内部主机访问。若还需要被外部主机访问，则需要在出口设备上配置动态NAT，它映射多个未注册的IP地，通过使用不同的端口达到多对一的形式来节约地址。然后利用ACL使网络通信更加安全。手动分配IP地址管理员工作量太大，我们用DHCP动态分配。
（1）每台主机都能动态的分配ip地址
（2）此网络具有安全性和保密性；
（3）使用NAT不仅可以让网吧内部网络使用私有地址以节省注册的公有IP地址，而且还提高了连接到公有网络的灵活性。
（4）公网不可以访问私网，同时还要实现允许网吧的某些区域可以访问Internet资源。

2.网吧组建系统分析

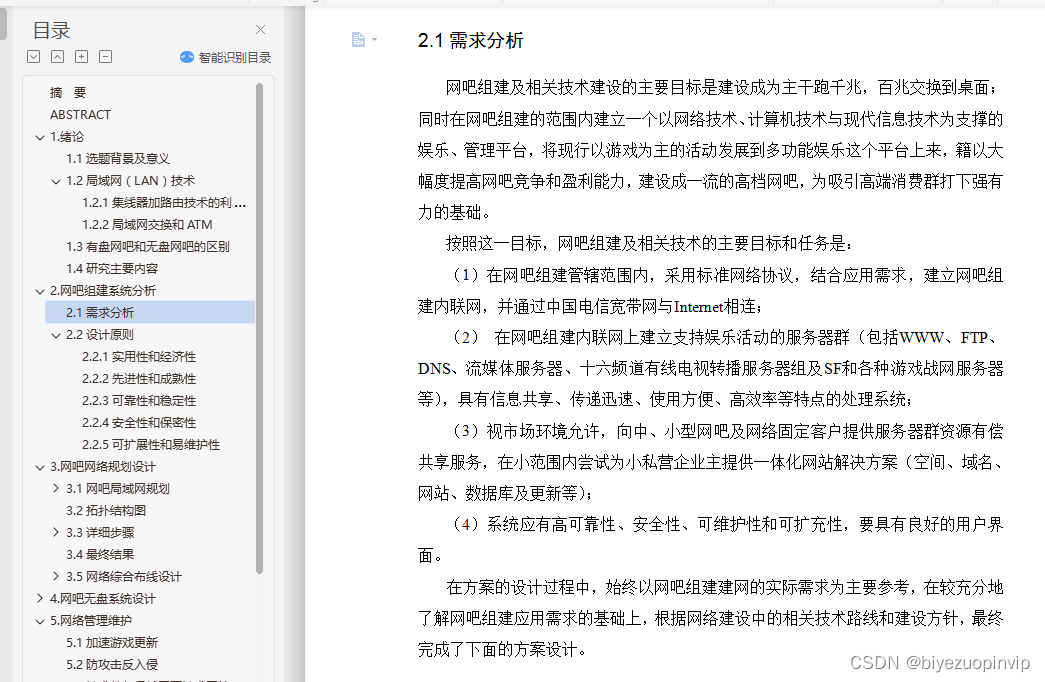

2.1需求分析
网吧组建及相关技术建设的主要目标是建设成为主干跑千兆，百兆交换到桌面；同时在网吧组建的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。
按照这一目标，网吧组建及相关技术的主要目标和任务是：
（1）在网吧组建管辖范围内，采用标准网络协议，结合应用需求，建立网吧组建内联网，并通过中国电信宽带网与Internet相连；
（2） 在网吧组建内联网上建立支持娱乐活动的服务器群（包括WWW、FTP、DNS、流媒体服务器、十六频道有线电视转播服务器组及SF和各种游戏战网服务器等），具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；
（3）视市场环境允许，向中、小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案（空间、域名、网站、数据库及更新等）；
（4）系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。
在方案的设计过程中，始终以网吧组建建网的实际需求为主要参考，在较充分地了解网吧组建应用需求的基础上，根据网络建设中的相关技术路线和建设方针，最终完成了下面的方案设计。
2.2设计原则
网吧组建及相关技术建设是一项大型网络工程，各网吧需要根据自身的实际情况来制定网络设计原则。在网吧组建的网络建设过程中，其遵循以下网络设计原则：
2.2.1实用性和经济性
由于网吧一次性资金投入大，设备折旧快，目前外部经营环境差。另一方面，网吧应用环境比较恶劣，顾客应用水平较参差不齐，因此，在网络的建设过程中，系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。
2.2.2先进性和成熟性
当前计算机网络技术发展很快，设备更新淘汰也很快。这就要求网络建设在系统设计时既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。只有采用当前符合国际标准的成熟先进的技术和设备，才能确保网络络能够适应将来网络技术发展的需要，保证在未来几年内占主导地位。
2.2.3可靠性和稳定性
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，本文转载自http://www.biyezuopin.vip/onews.asp?id=11982确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
2.2.4安全性和保密性
在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
2.2.5可扩展性和易维护性
为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。把当前先进性、未来可扩展性和经济可行性结合起来，保护以往投资，实现较高的总体性能价格比。
