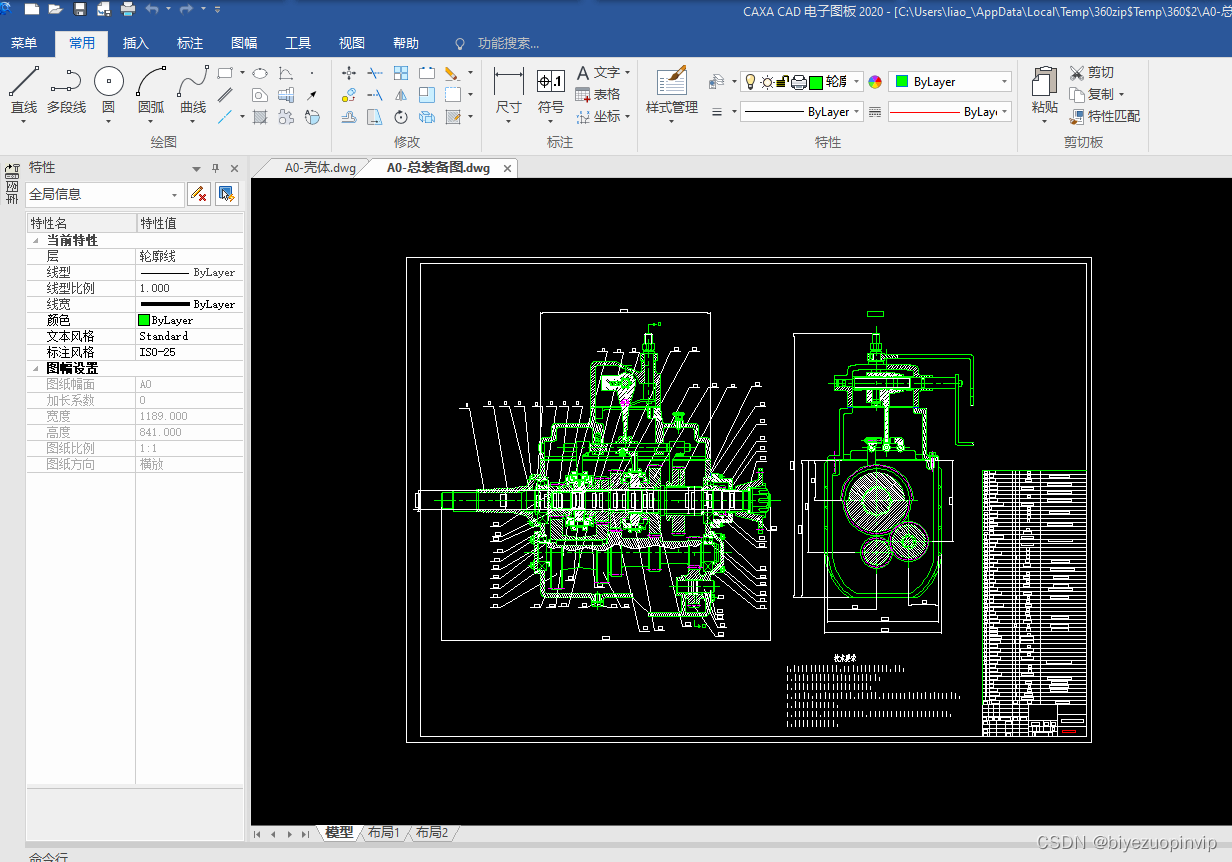

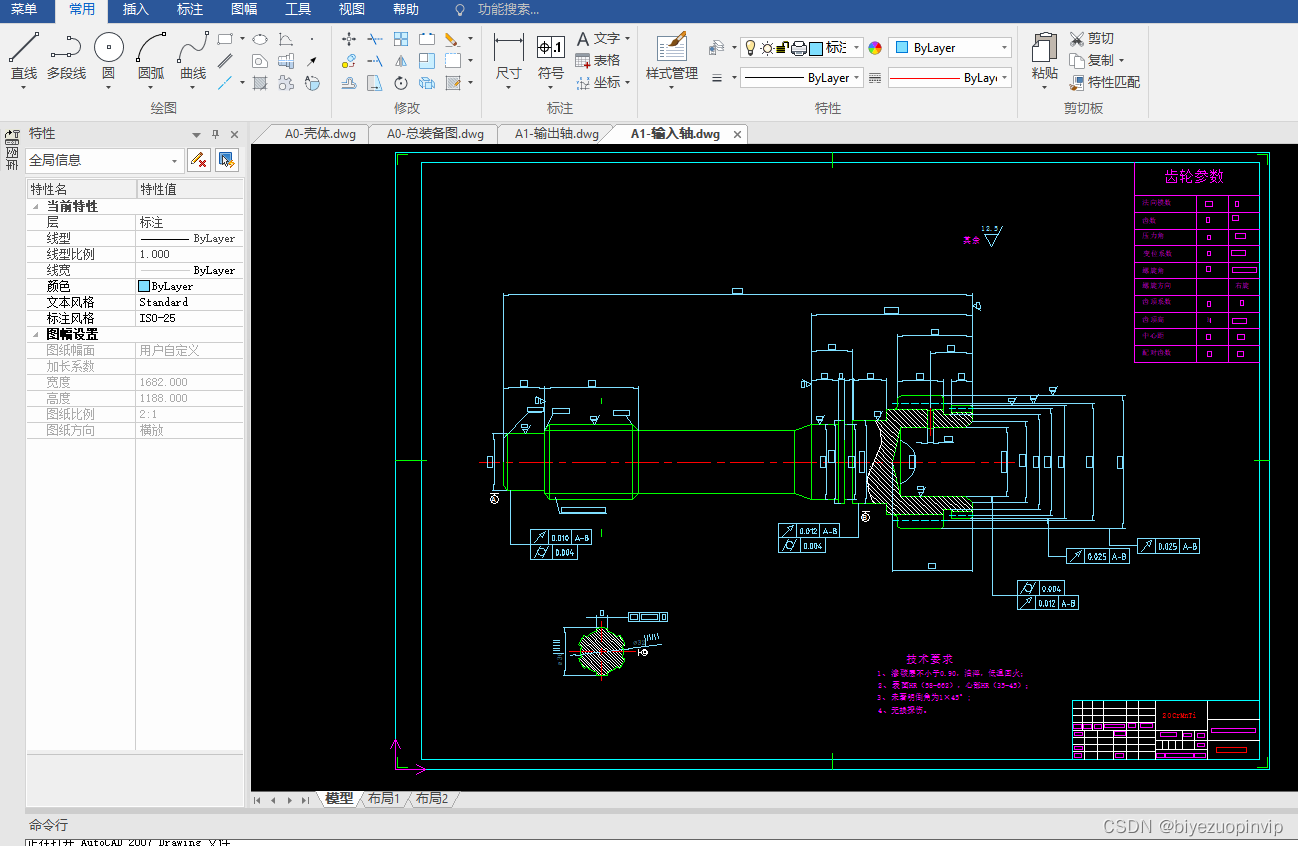

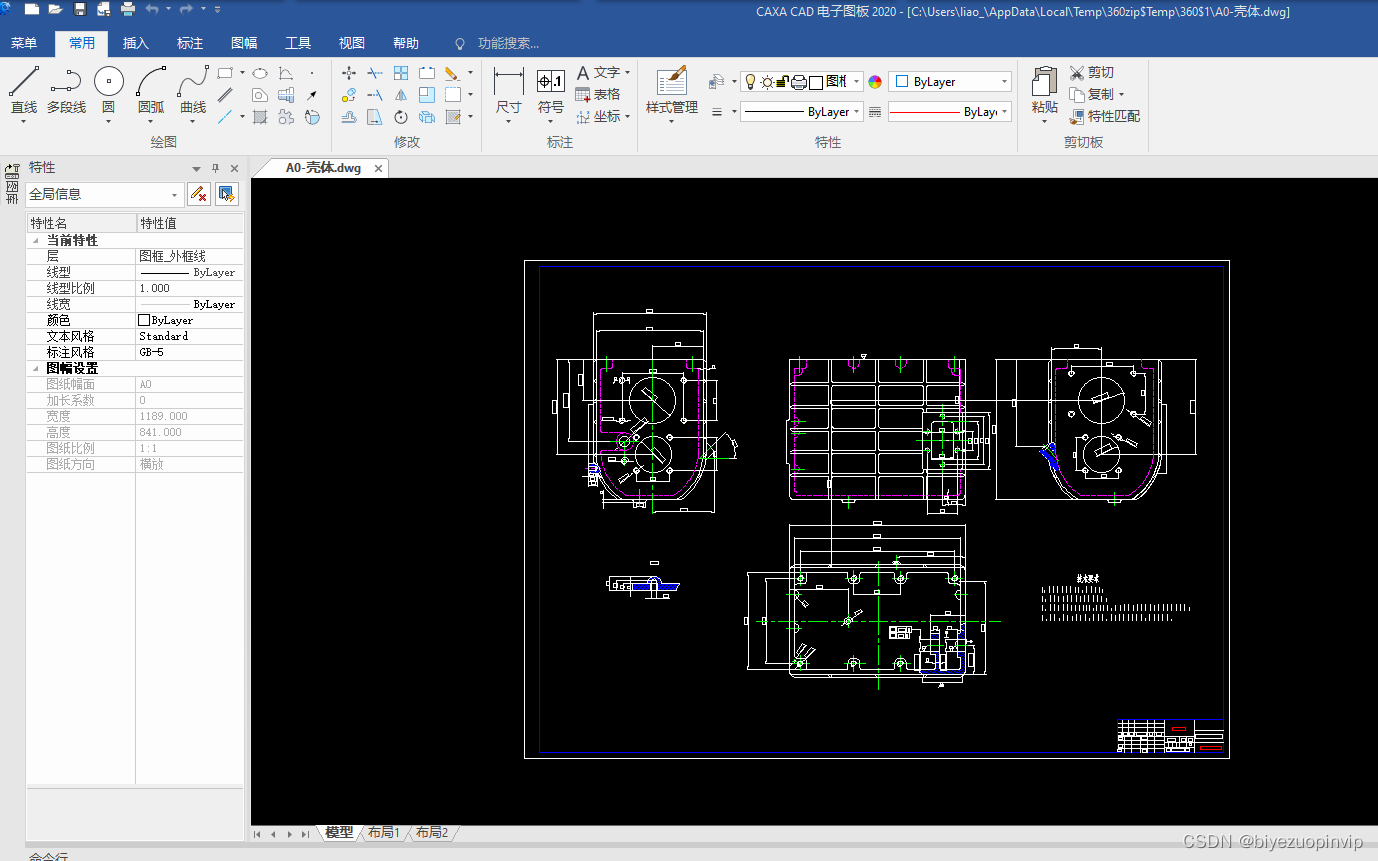

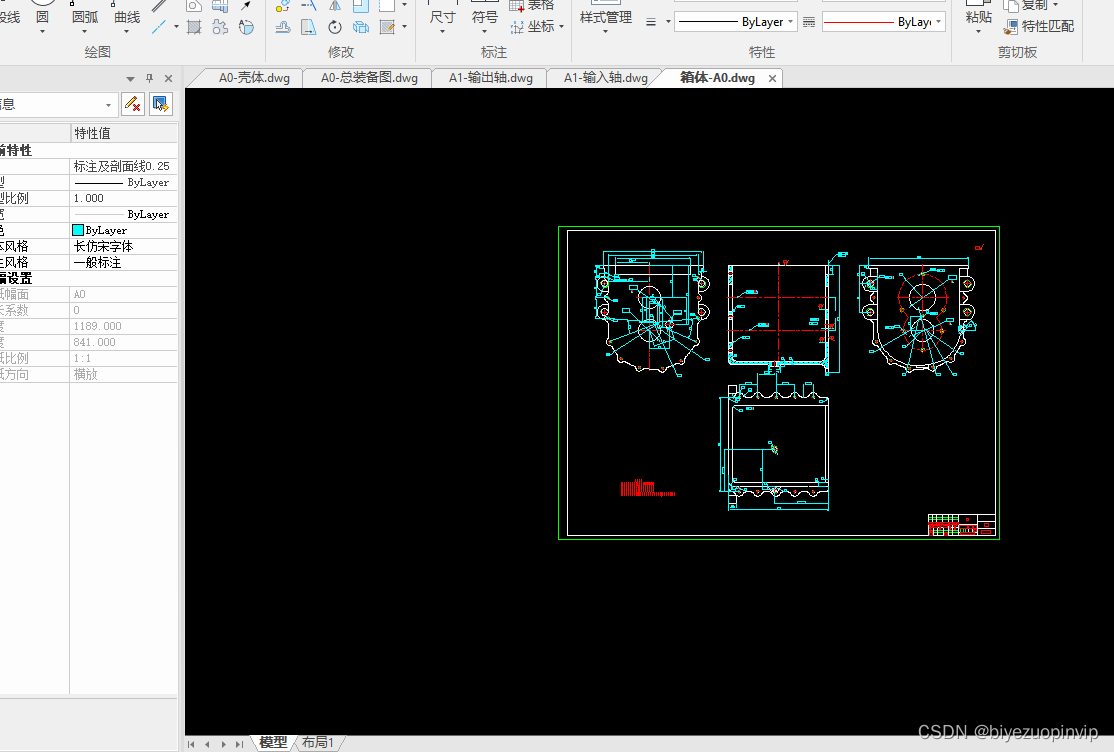

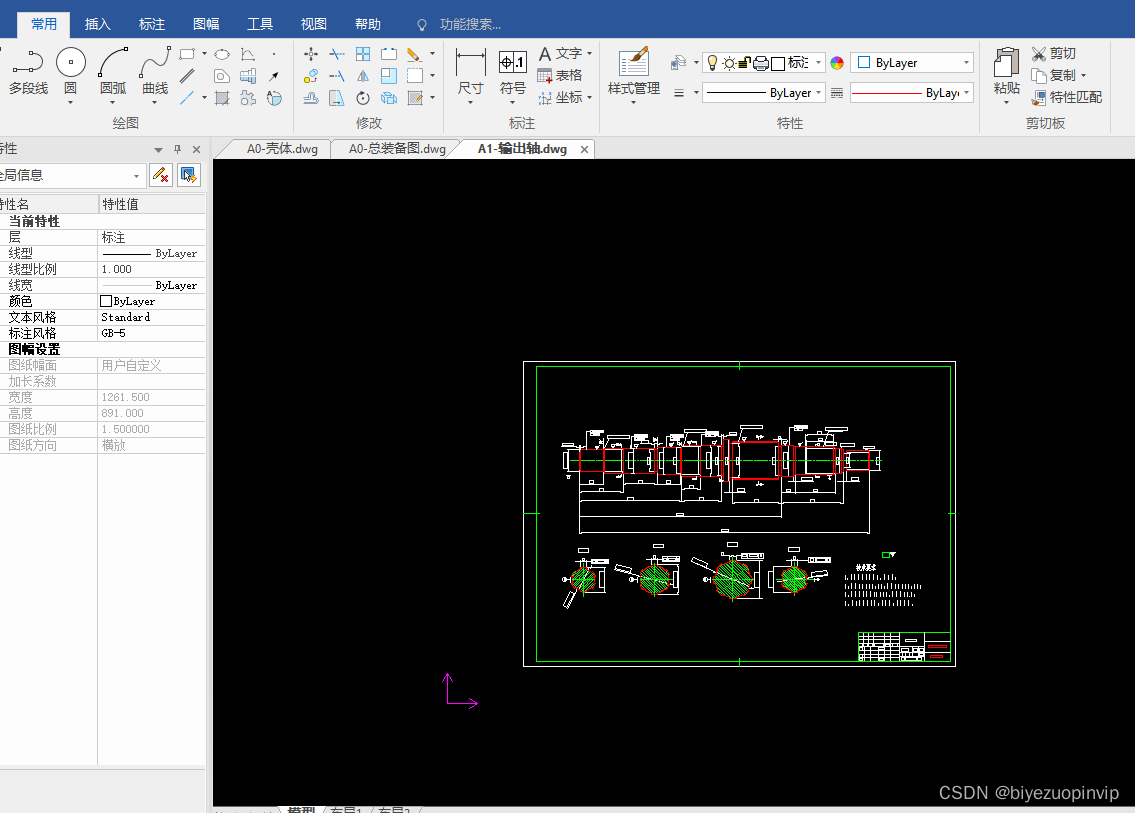

汽车减速器设计及三维建模

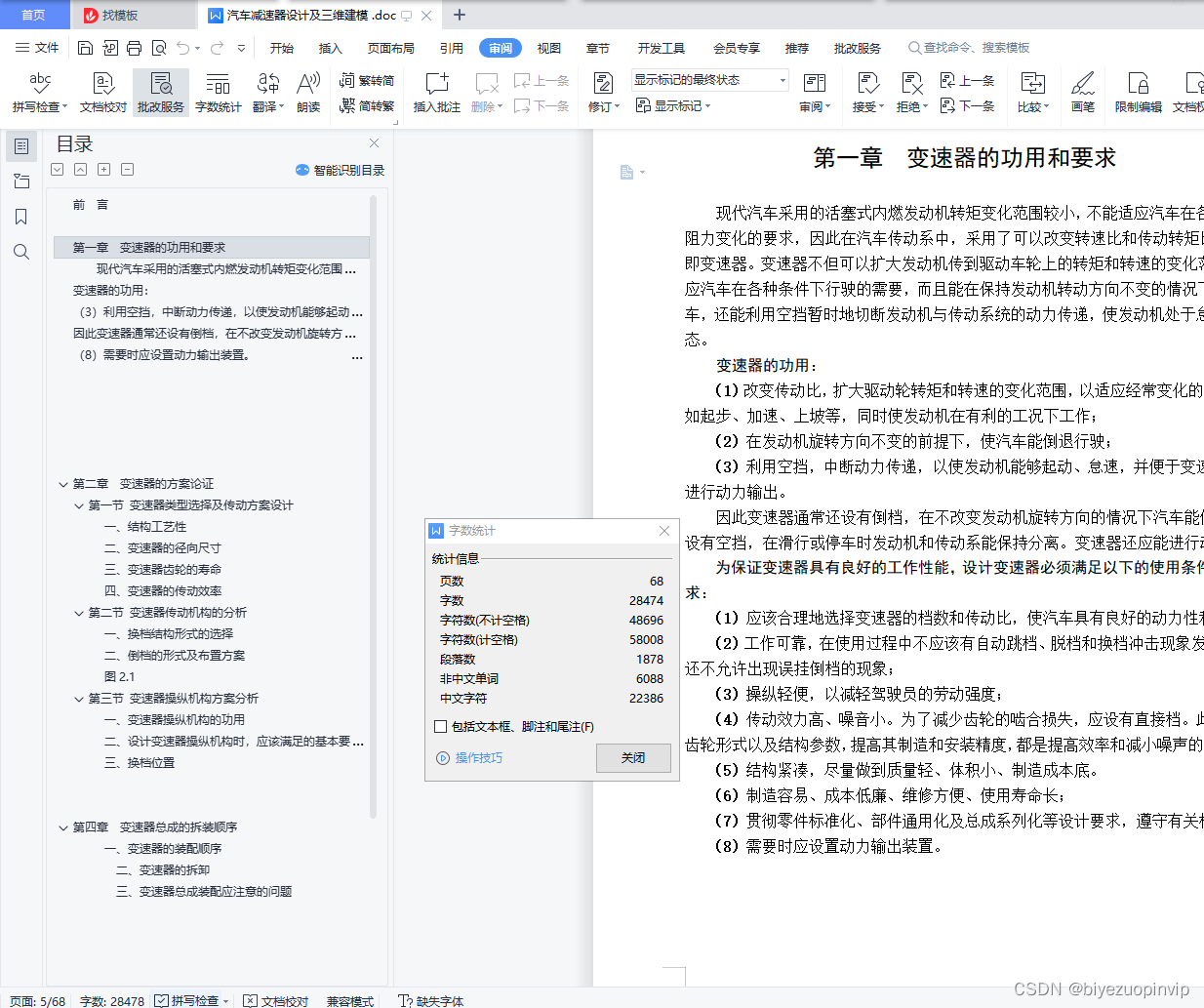

目录
前 言 3
第一章 变速器的功用和要求 5
变速器的功用： 5
（3）利用空挡，中断动力传递，以使发动机能够起动、怠速，并便于变速器换档或进行动力输出。 5
因此变速器通常还设有倒档，在不改变发动机旋转方向的情况下汽车能倒退行驶；设有空挡，在滑行或停车时发动机和传动系能保持分离。变速器还应能进行动力输出。 5
（8）需要时应设置动力输出装置。 5
第二章 变速器的方案论证 6
第一节 变速器类型选择及传动方案设计 6
一、结构工艺性 6
二、变速器的径向尺寸 6
三、变速器齿轮的寿命 6
四、变速器的传动效率 6
第二节 变速器传动机构的分析 7
一、换档结构形式的选择 7
二、倒档的形式及布置方案 7
图2.1 8
第三节 变速器操纵机构方案分析 9
一、变速器操纵机构的功用 9
二、设计变速器操纵机构时，应该满足的基本要求 9
三、换档位置 9
第四章 变速器总成的拆装顺序 44
一、变速器的装配顺序 44
二、变速器的拆卸 44
三、变速器总成装配应注意的问题 45
致 谢 46

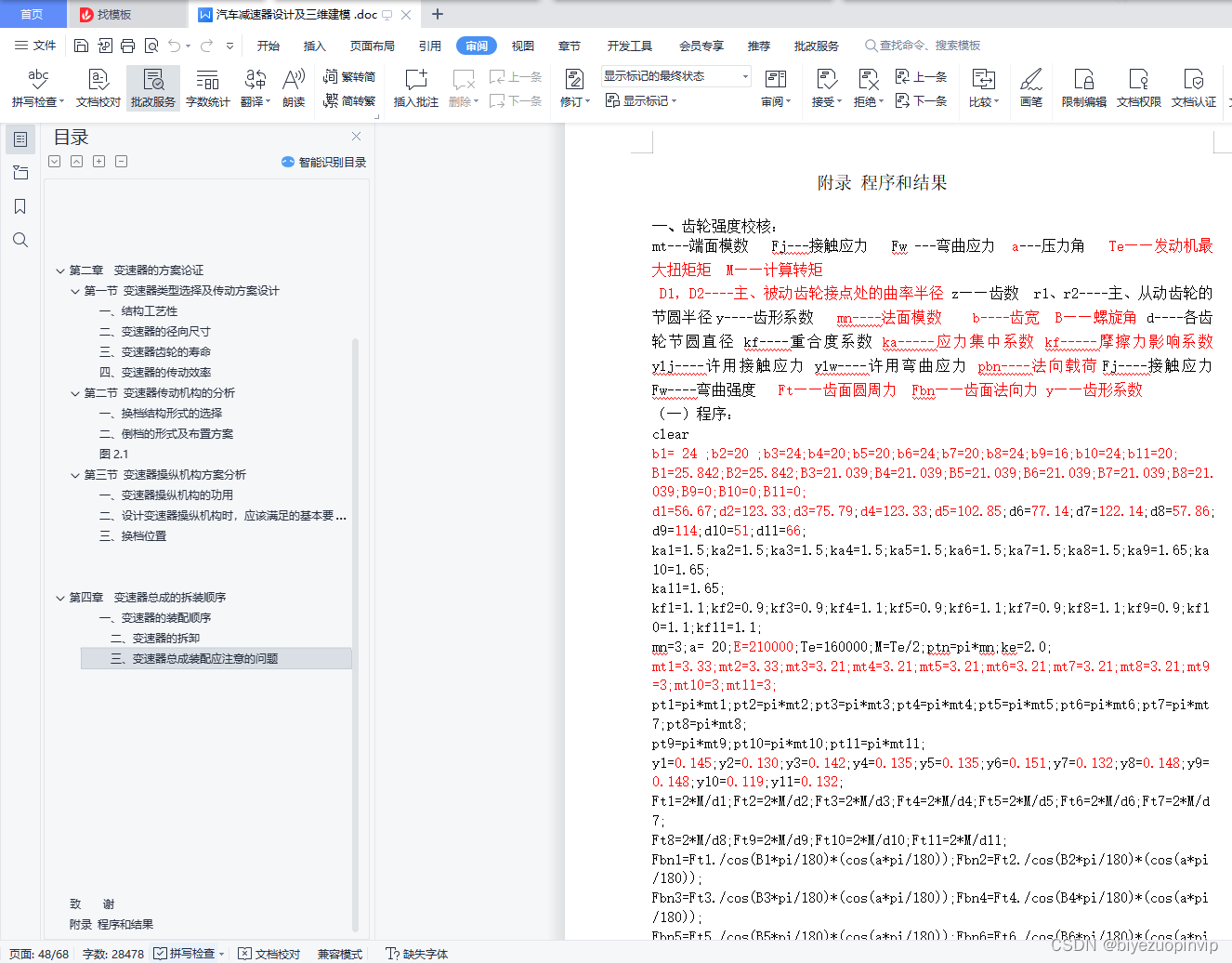

附录 程序和结果 48

第二章 变速器的方案论证
第一节 变速器类型选择及传动方案设计
变速器的种类很多，按其传动比的改变方式可以分为有级、无级和综合式的。有级变速器根据前进档档数的不同，可以分为三、四、五档和多档变速器；而按其轴中心线的位置又分为固定轴线式、螺旋轴线（行星齿轮）式和综合式的。其中，固定式变速器应用较广泛，又可分为两轴式，三轴式和多轴式变速器。
现代汽车大多都采用三轴式变速器。对发动机前置前轮驱动的轿车，如变速器传动比小，则常采用两轴式变速器。以下是两轴式和三轴式变速器的传动方案。要采用哪一种方案，除了汽车总布置的要求外，主要考虑以下四个方面：
一、结构工艺性
两轴式变速器输出轴与主减速器主动齿轮做成一体，当发动机纵置时，主减速器可用螺旋圆锥齿轮或双曲面齿轮，而发动机横置时用圆柱齿轮，因而简化了制造工艺。
二、变速器的径向尺寸
两轴式变速器的前进档均为一对齿轮副，而三轴式变速器则有两对齿轮副。因此，对于相同的传动比要求，三轴式变速器的径向尺寸可以比两轴式变速器小得多。
三、变速器齿轮的寿命
两轴式变速器的低档齿轮副大小相差悬殊，小齿轮工作循环次数比大齿轮要高得多，因此，小齿轮工作寿命比大齿轮要短。三轴式变速器的各前进档均为常啮合齿轮传动，大小齿轮的径向尺寸相差较小，因此寿命比较接近。在直接档时，齿轮只是空转，不影响齿轮寿命。
四、变速器的传动效率
两轴式变速器，虽然可以有等于1的传动比，但是仍要有一对齿轮传动，因而有功率损失。而三轴式变速器，可以将输入轴和输出轴直接相连，得到直接档，因而传动效率高，磨损小，噪声也较小。
轿车，尤其是微型汽车，采用两轴式变速器比较多，这样可将变速器和主传动器组成一个整体，使传动系的结构紧凑，汽车得到较大的有效空间，便于汽车的总体布置。因此，近年来在欧洲的轿车中采用得比较多。而中、重型载货汽车则多采用三轴式变速器。
这次设计的变速器是轻型货车使用，所以采用三轴式变速器。

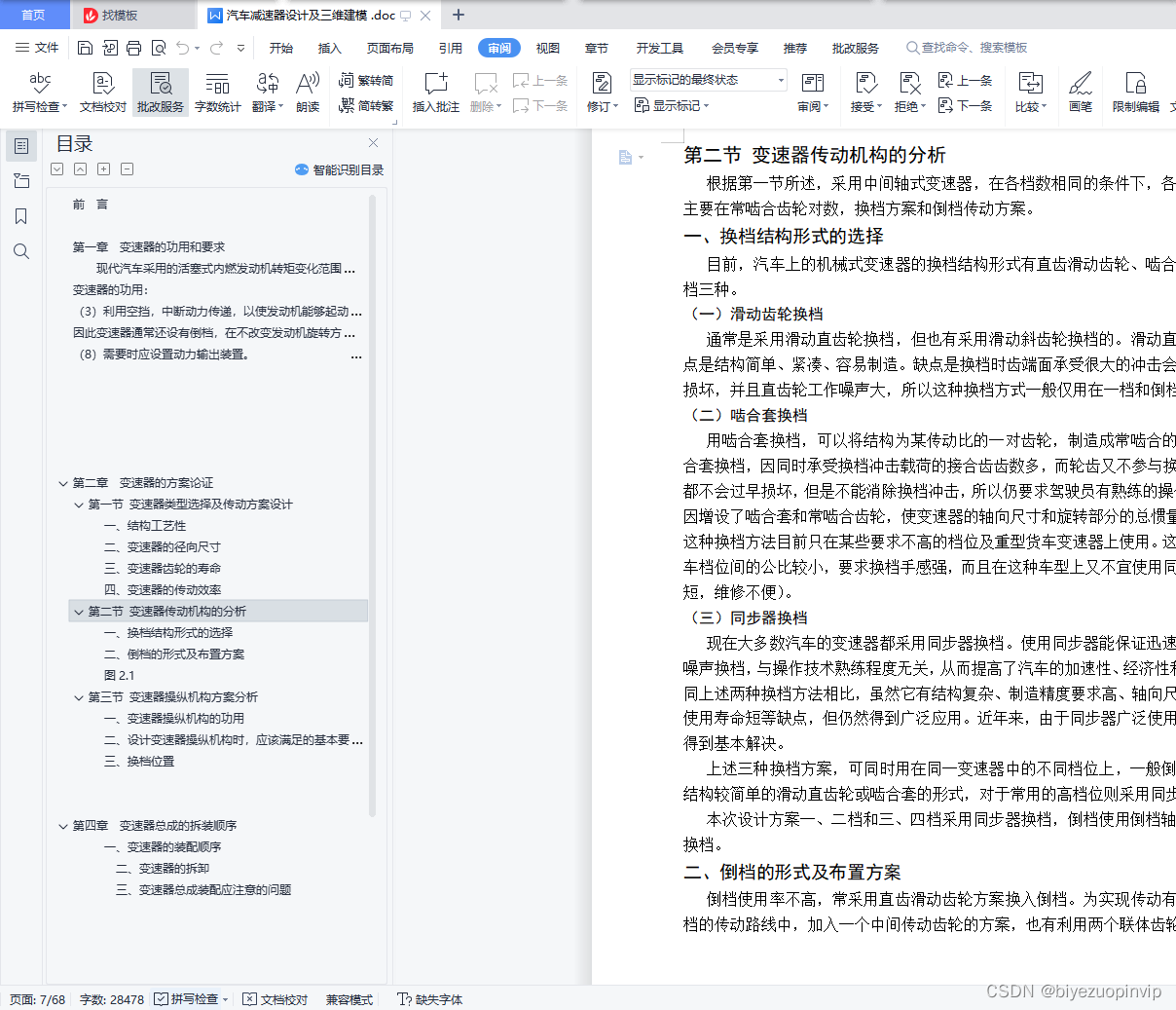

第二节 变速器传动机构的分析
根据第一节所述，采用中间轴式变速器，在各档数相同的条件下，各变速器的差别主要在常啮合齿轮对数，换档方案和倒档传动方案。
一、换档结构形式的选择
目前，汽车上的机械式变速器的换档结构形式有直齿滑动齿轮、啮合套和同步器换档三种。
（一）滑动齿轮换档
通常是采用滑动直齿轮换档，但也有采用滑动斜齿轮换档的。滑动直齿轮换档的优点是结构简单、紧凑、容易制造。缺点是换档时齿端面承受很大的冲击会导致齿轮过早损坏，并且直齿轮工作噪声大，所以这种换档方式一般仅用在一档和倒档上。
（二）啮合套换档
用啮合套换档，可以将结构为某传动比的一对齿轮，制造成常啮合的斜齿轮。用啮合套换档，因同时承受换档冲击载荷的接合齿齿数多，而轮齿又不参与换档，因此它们都不会过早损坏，但是不能消除换档冲击，所以仍要求驾驶员有熟练的操作技术。此外，因增设了啮合套和常啮合齿轮，使变速器的轴向尺寸和旋转部分的总惯量增大。因此，这种换档方法目前只在某些要求不高的档位及重型货车变速器上使用。这是因为重型货车档位间的公比较小，要求换档手感强，而且在这种车型上又不宜使用同步器（寿命太短，维修不便）。
（三）同步器换档
现在大多数汽车的变速器都采用同步器换档。使用同步器能保证迅速、无冲击、无噪声换档，与操作技术熟练程度无关，从而提高了汽车的加速性、经济性和行驶安全性。同上述两种换档方法相比，虽然它有结构复杂、制造精度要求高、轴向尺寸大、同步环使用寿命短等缺点，但仍然得到广泛应用。近年来，由于同步器广泛使用，寿命问题已得到基本解决。
上述三种换档方案，可同时用在同一变速器中的不同档位上，一般倒档和一档采用结构较简单的滑动直齿轮或啮合套的形式，对于常用的高档位则采用同步器或啮合套.
本次设计方案一、二档和三、四档采用同步器换档，倒档使用倒档轴上滑动直齿轮换档。
二、倒档的形式及布置方案
倒档使用率不高，常采用直齿滑动齿轮方案换入倒档。为实现传动有些利用在前进档的传动路线中，加入一个中间传动齿轮的方案，也有利用两个联体齿轮的方案。

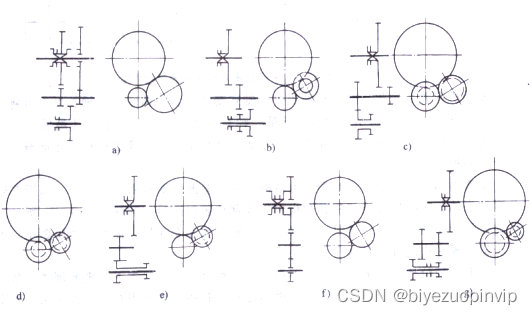

图2.1
