马铃薯（土豆）收获机机械结构设计

目 录
第1章 绪论 1
1.1马铃薯收获机的现状分析 1
1.2 马铃薯收获机的发展趋势 3
1.3设计工作 3
第2章 马铃薯收获机总体方案的设计 4
2.1 马铃薯的基本物理特性 4
2.2 总体结构的设计 5
2.3 工作过程原理 6

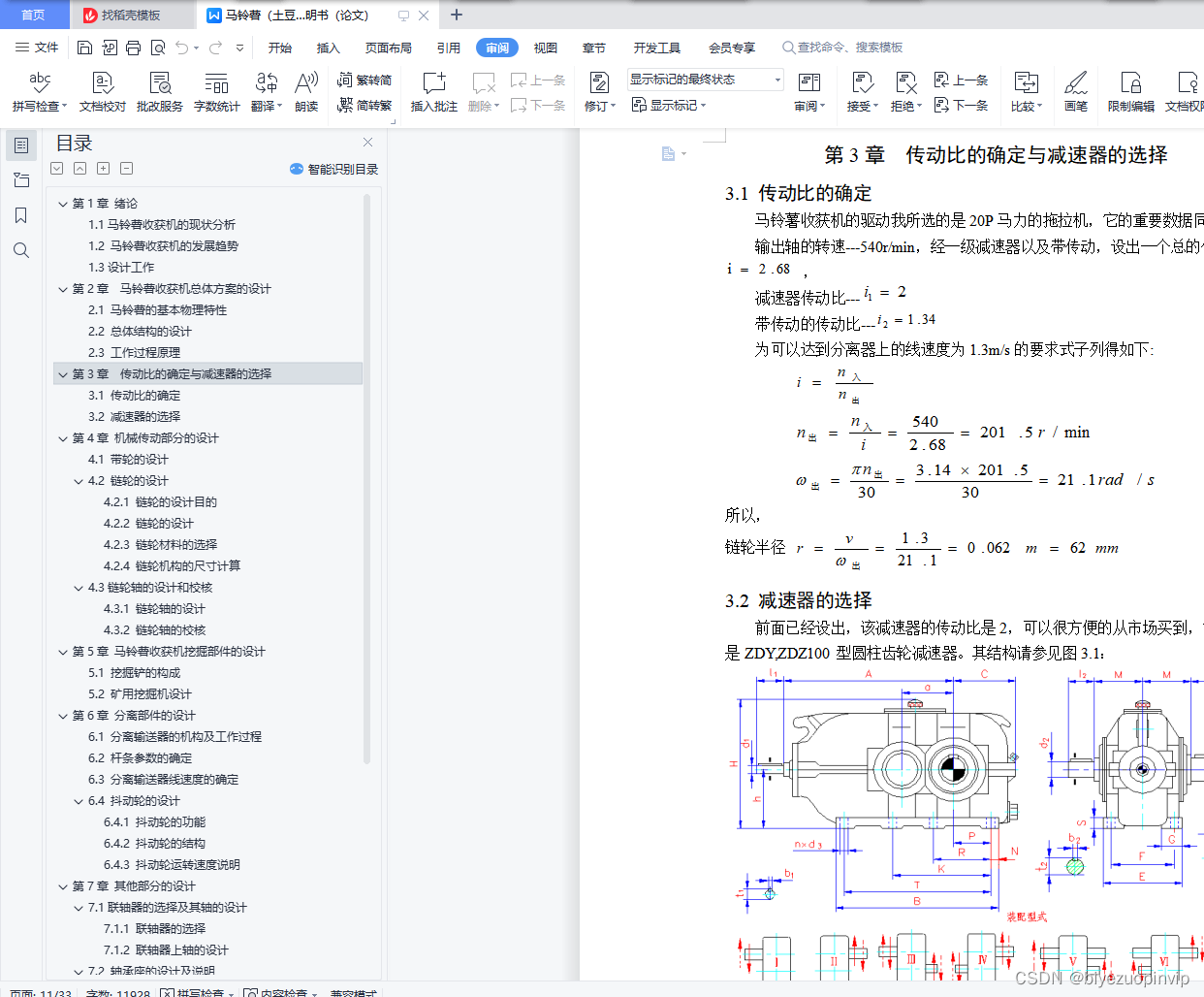

第3章 传动比的确定与减速器的选择 7
3.1 传动比的确定 7
3.2 减速器的选择 7
第4章 机械传动部分的设计 8

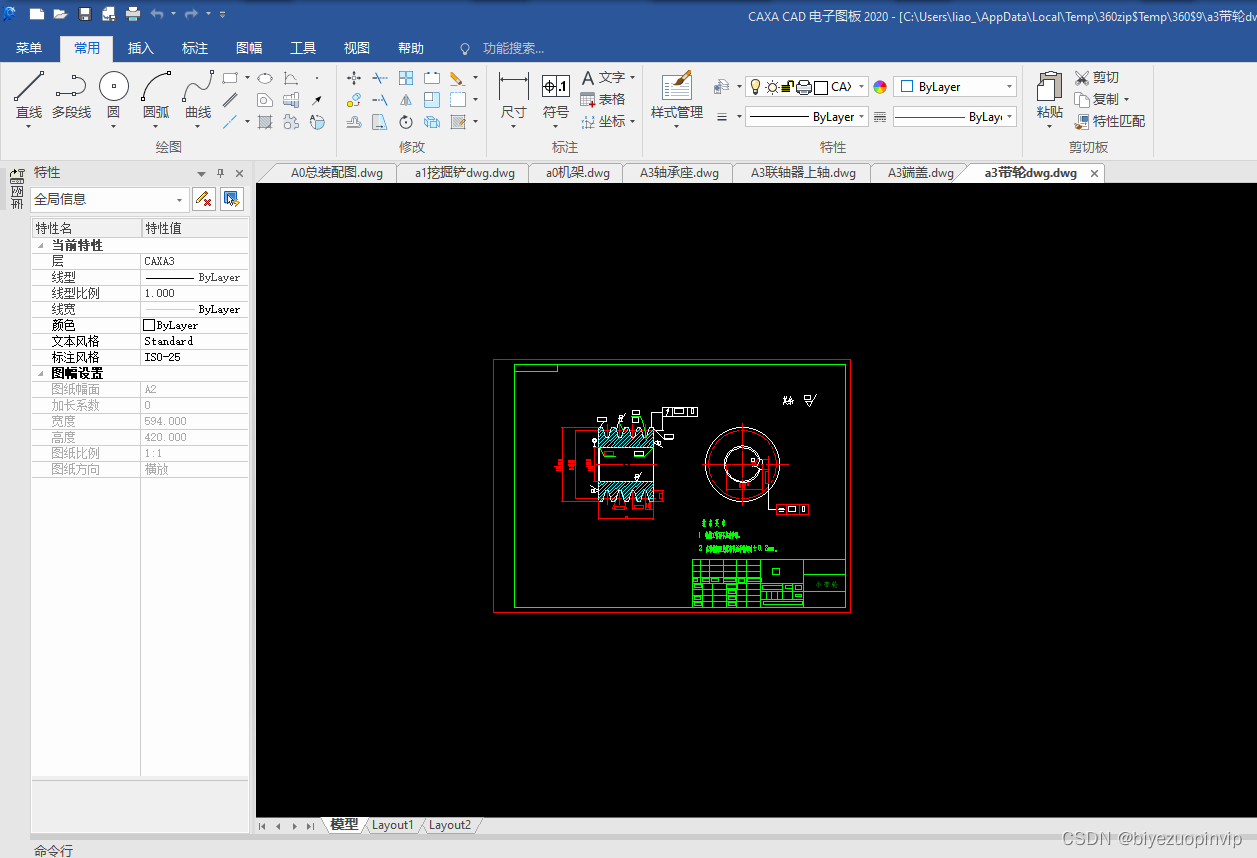

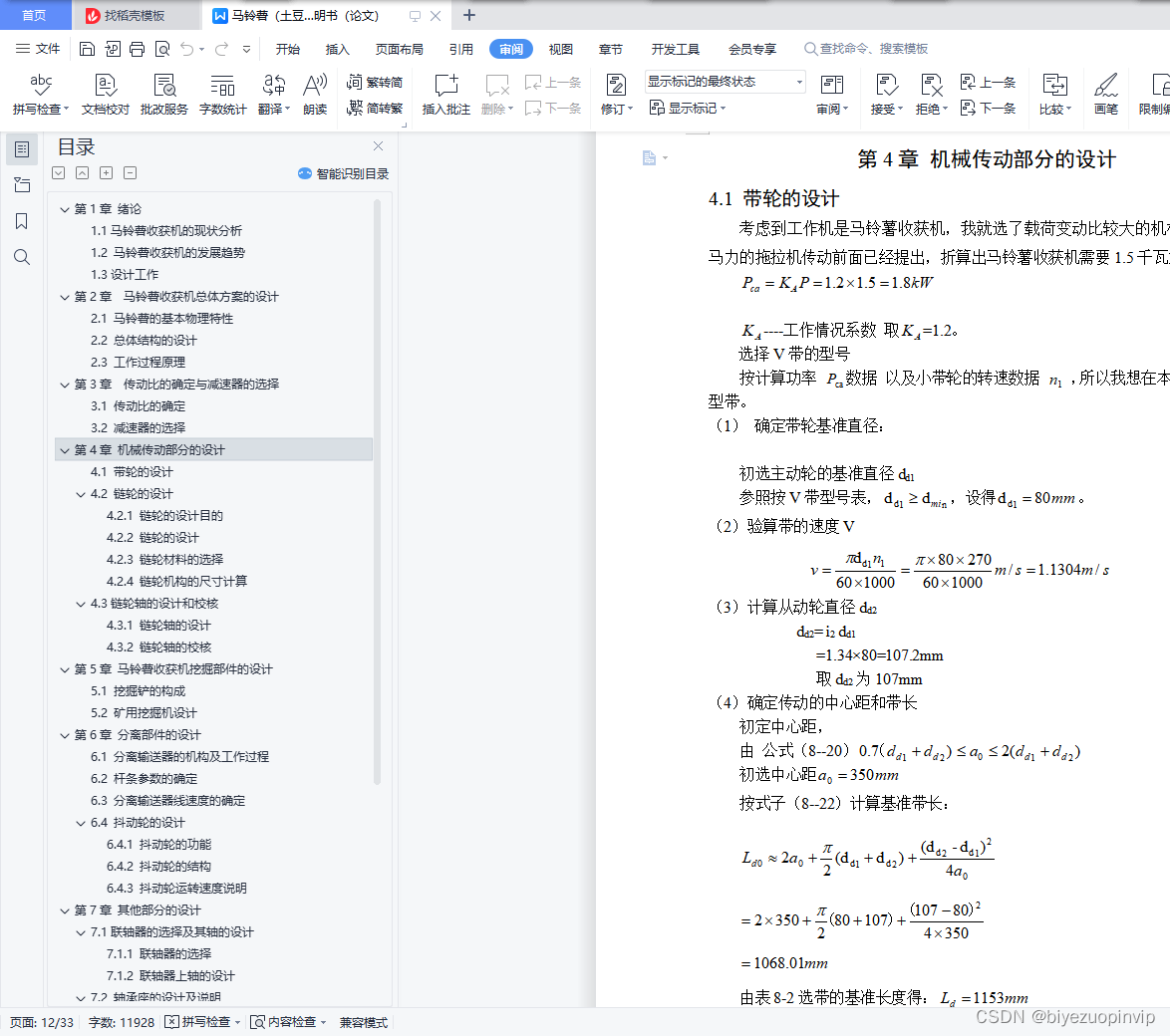

4.1 带轮的设计 8
4.2 链轮的设计 12
4.2.1 链轮的设计目的 12
4.2.2 链轮的设计 12
4.2.3 链轮材料的选择 13
4.2.4 链轮机构的尺寸计算 13
4.3链轮轴的设计和校核 15
4.3.1 链轮轴的设计 15
4.3.2 链轮轴的校核 15
第5章 马铃薯收获机挖掘部件的设计 17

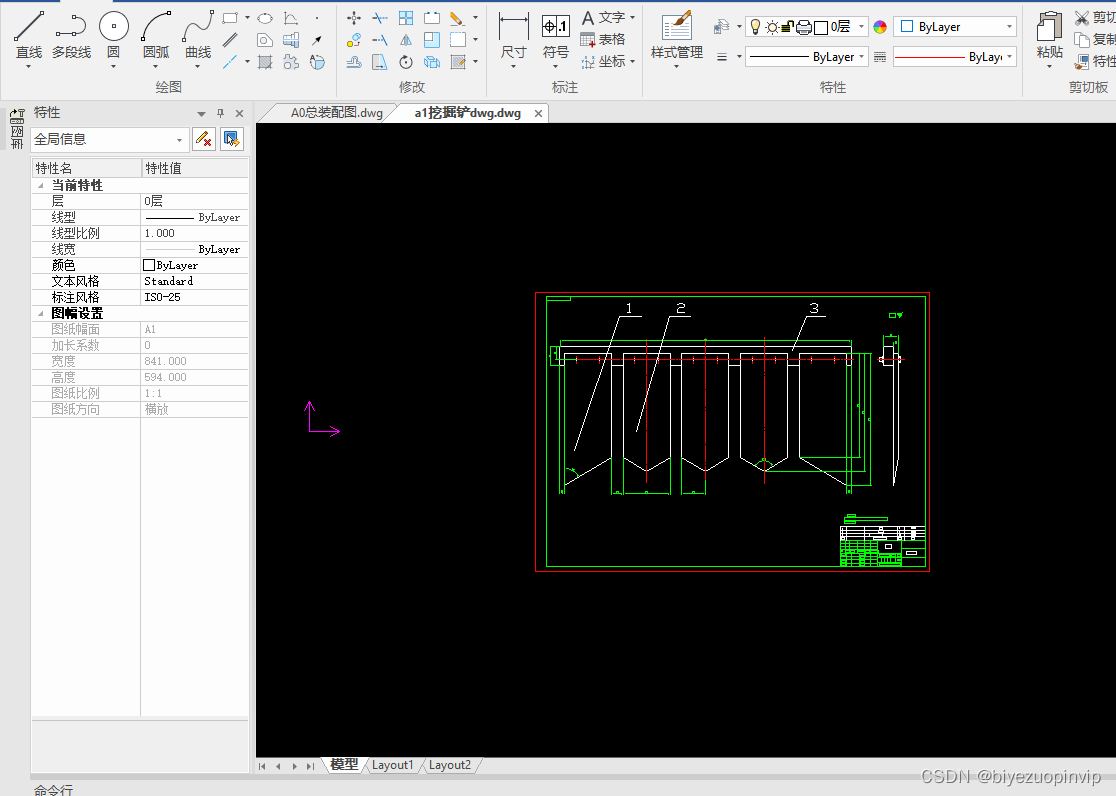

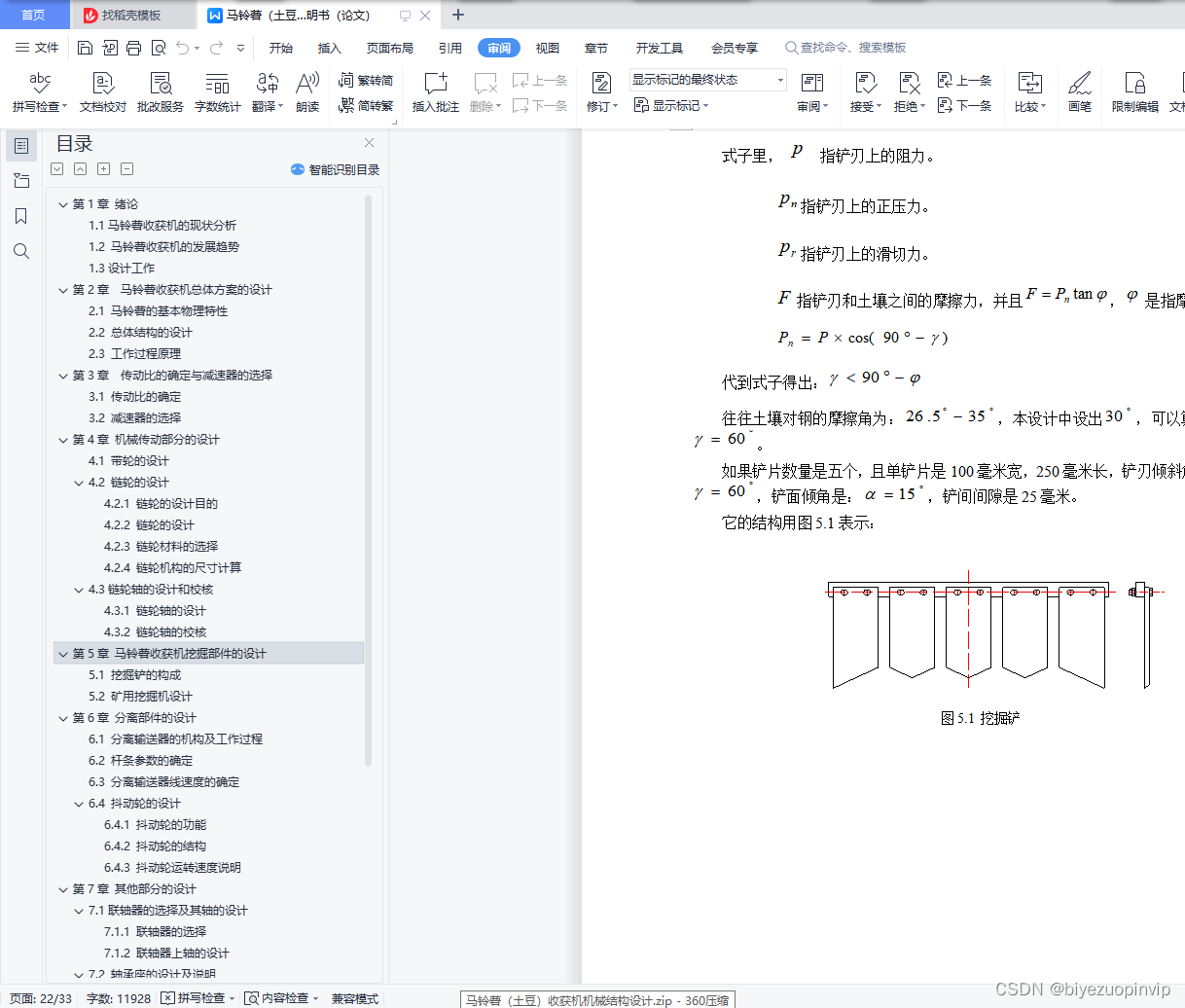

5.1 挖掘铲的构成 17
5.2 矿用挖掘机设计 17
第6章 分离部件的设计 19

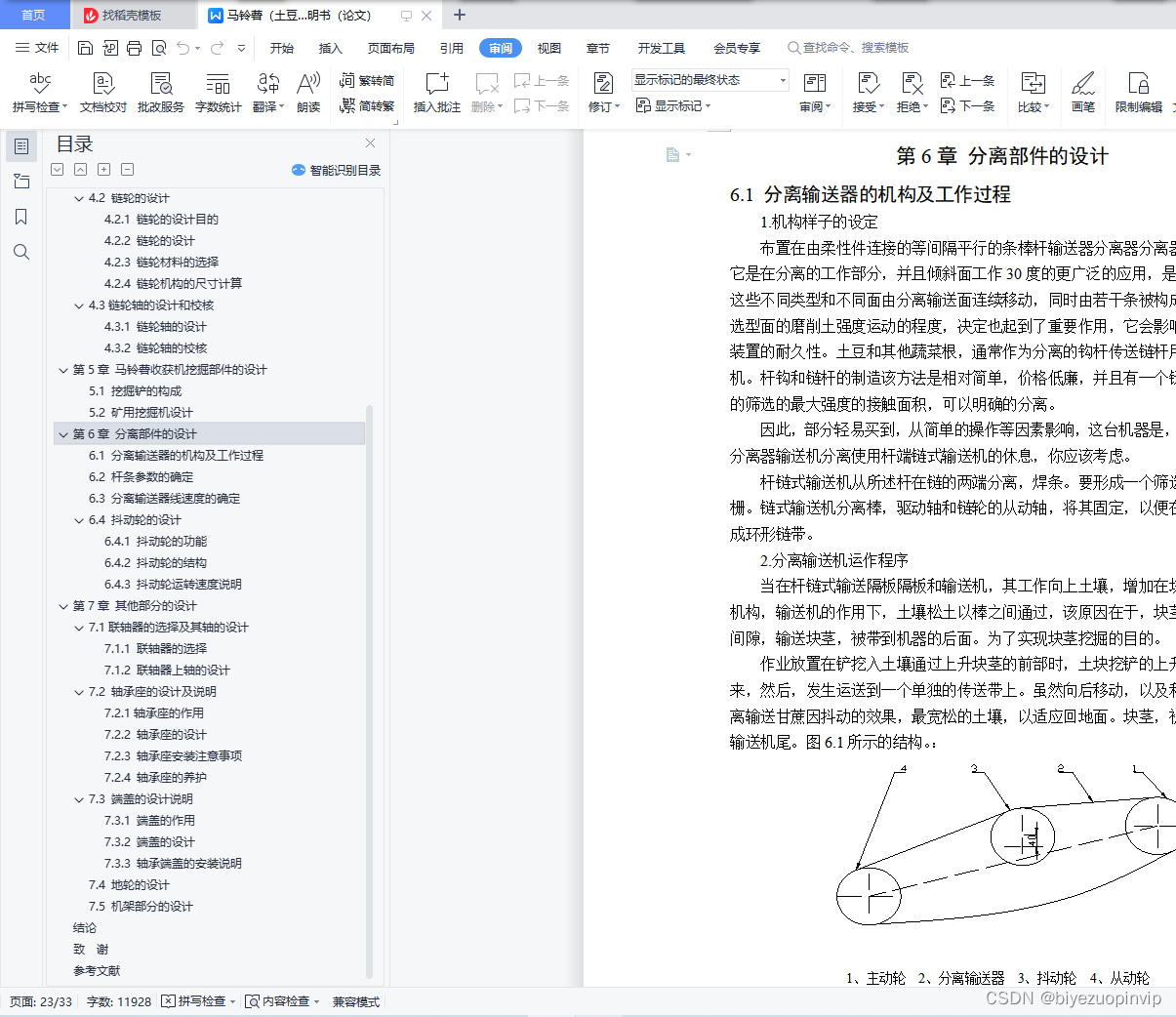

6.1 分离输送器的机构及工作过程 19
6.2 杆条参数的确定 20
6.3 分离输送器线速度的确定 20
6.4 抖动轮的设计 21
6.4.1 抖动轮的功能 21
6.4.2 抖动轮的结构 21
6.4.3 抖动轮运转速度说明 21
第7章 其他部分的设计 23

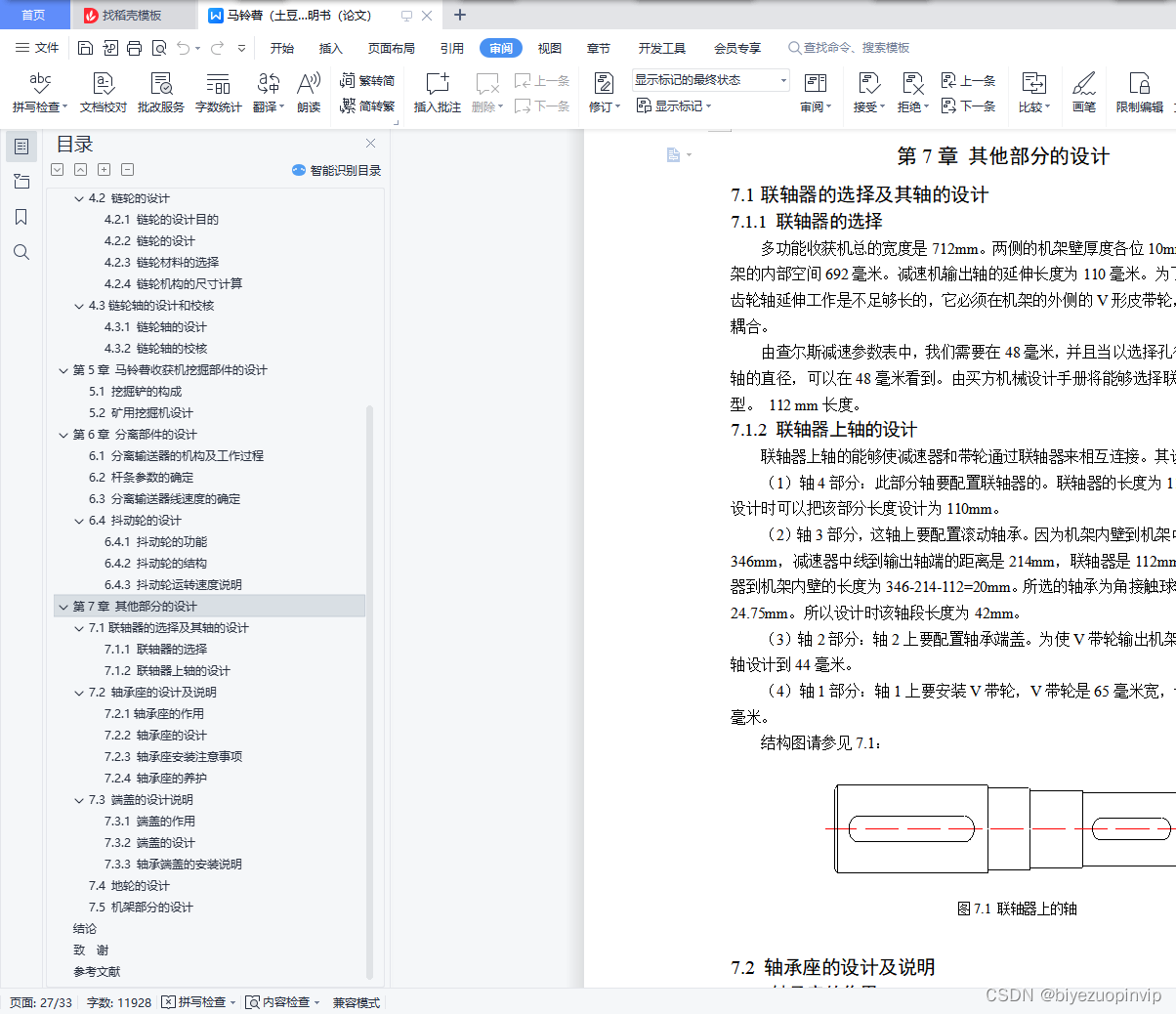

7.1联轴器的选择及其轴的设计 23
7.1.1 联轴器的选择 23

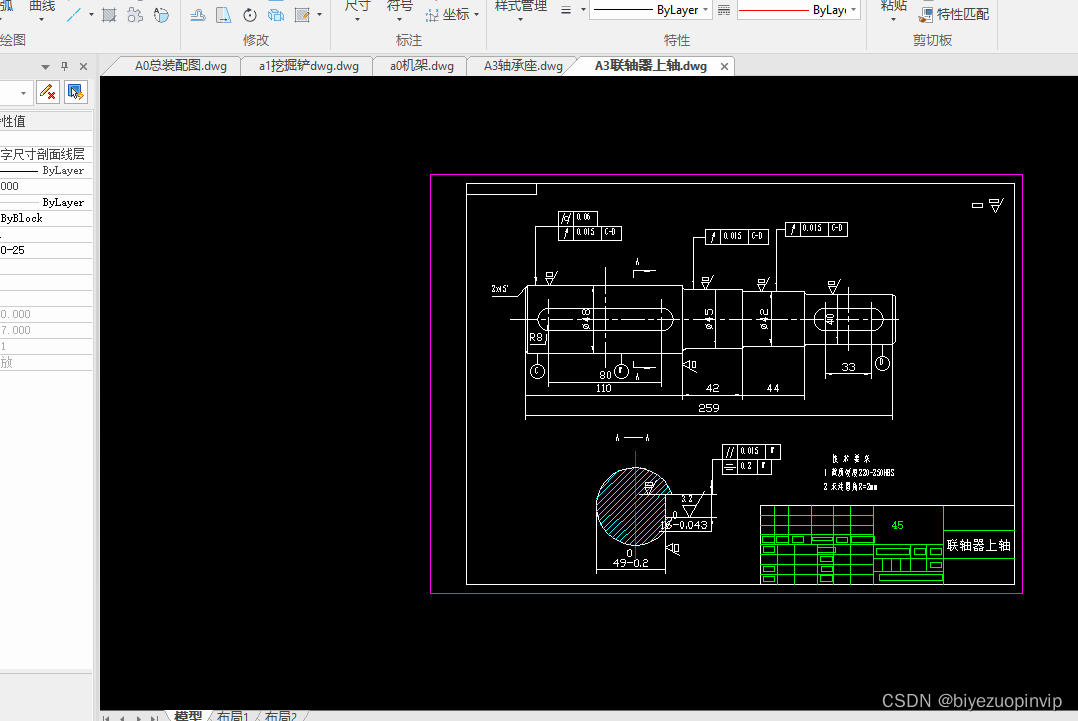

7.1.2 联轴器上轴的设计 23
7.2 轴承座的设计及说明 23
7.2.1轴承座的作用 23
7.2.2 轴承座的设计 24
7.2.3 轴承座安装注意事项 24
7.2.4 轴承座的养护 24

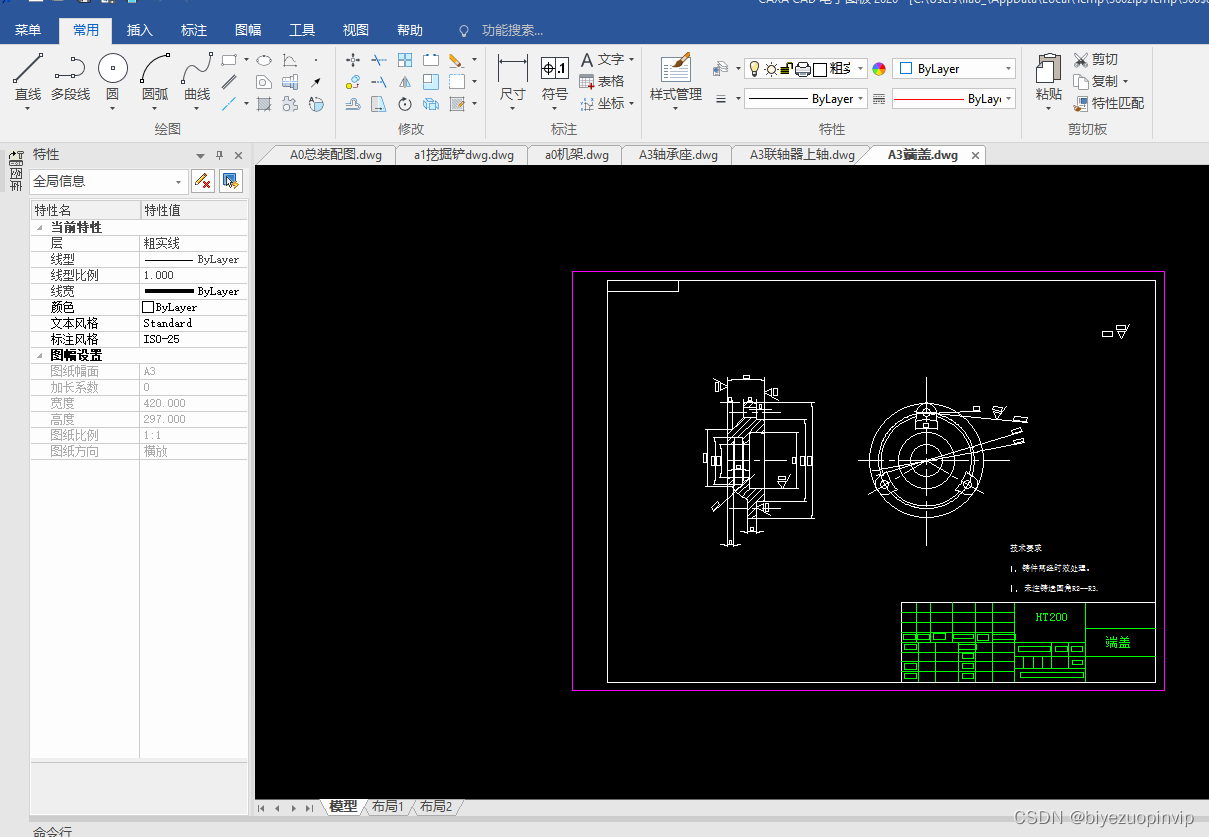

7.3 端盖的设计说明 25
7.3.1 端盖的作用 25
7.3.2 端盖的设计 25
7.3.3 轴承端盖的安装说明 25
7.4 地轮的设计 25

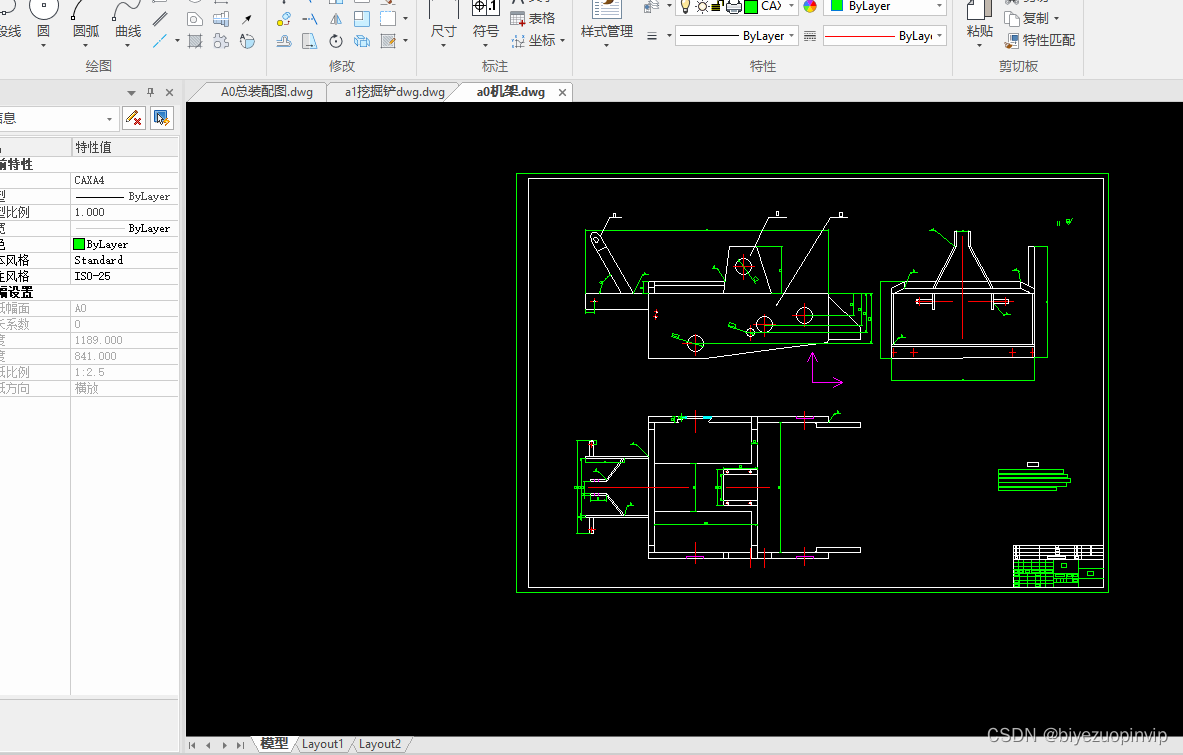

7.5 机架部分的设计 26
结论 27
致 谢 28
参考文献 29
1.3设计工作

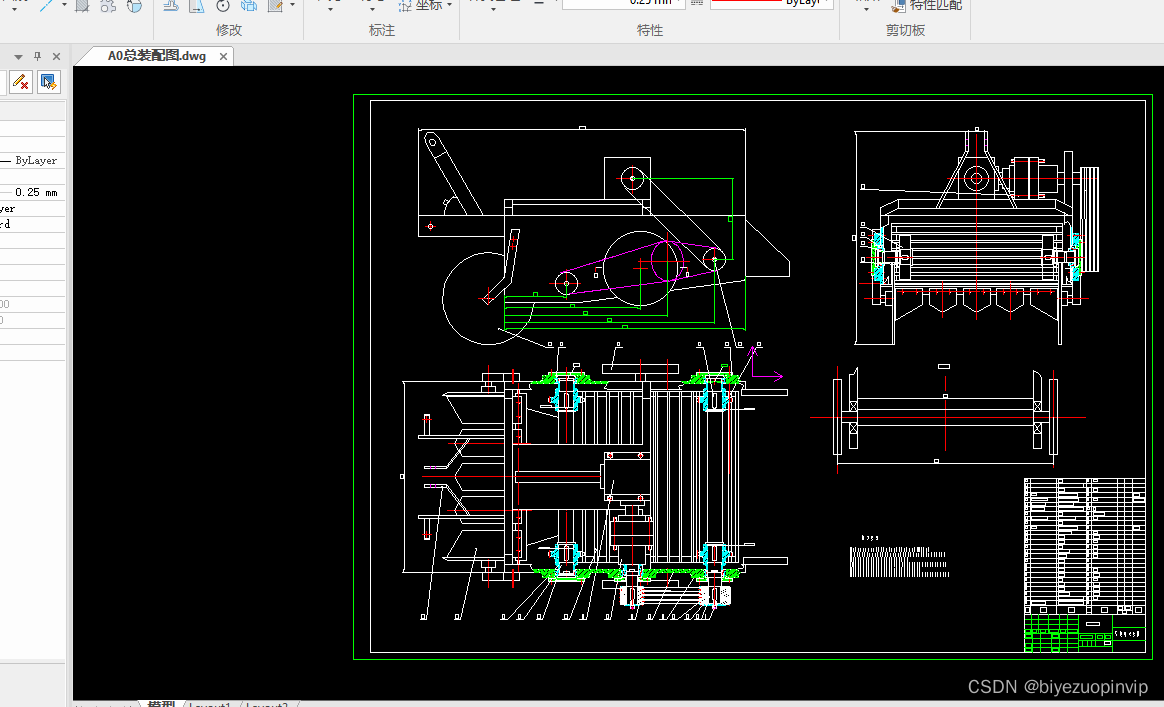

总体而言，相比马铃薯收获，它的一个特定部分的V带的分析，减速，抖动轮，齿条，挖铲，驱动链，车轮，设计计算，最后绘制的详细设计好的程序这样的装配图和一些零件图。

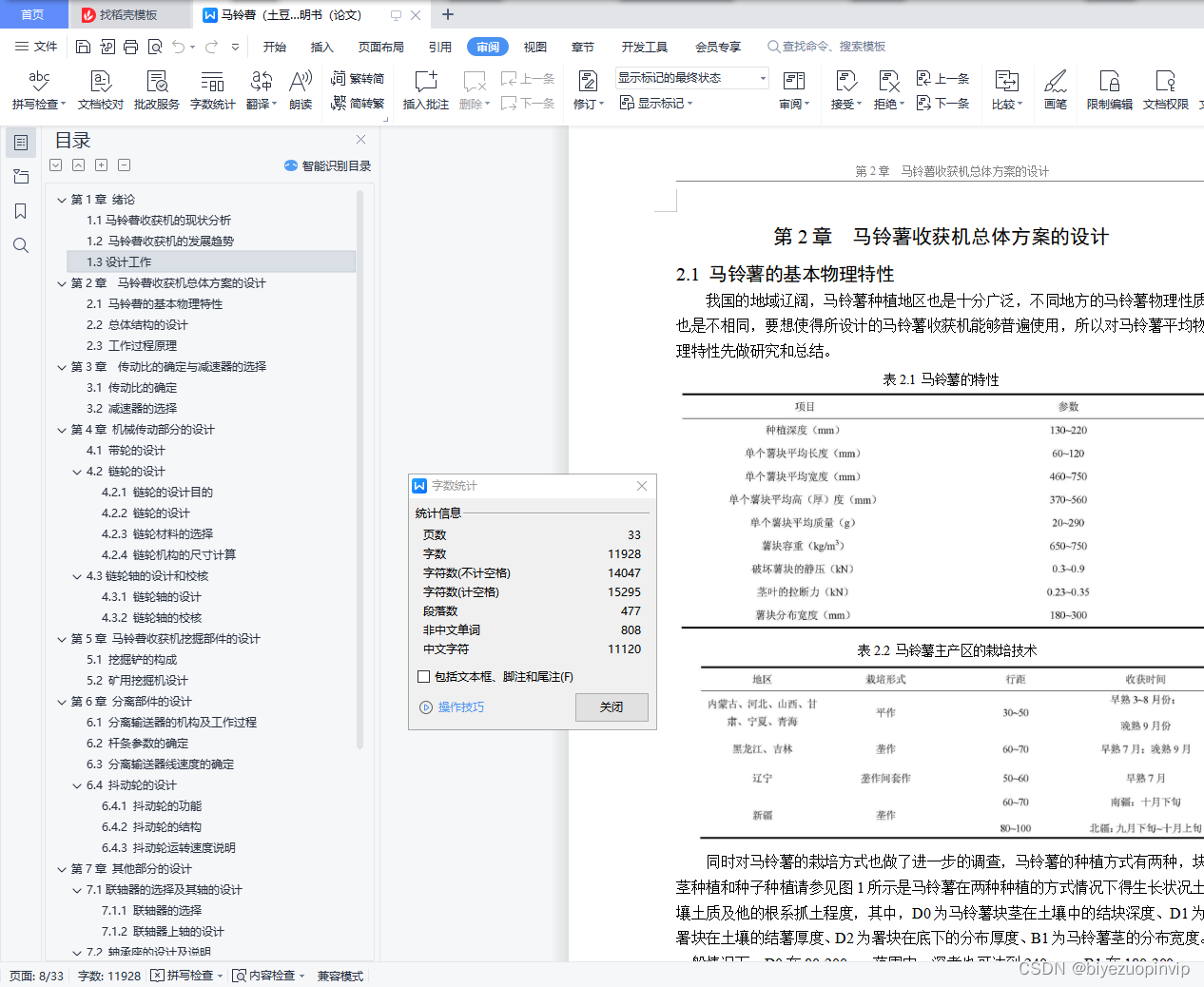

第2章 马铃薯收获机总体方案的设计
2.1 马铃薯的基本物理特性
我国的地域辽阔，马铃薯种植地区也是十分广泛，不同地方的马铃薯物理性质也是不相同，要想使得所设计的马铃薯收获机能够普遍使用，所以对马铃薯平均物理特性先做研究和总结。

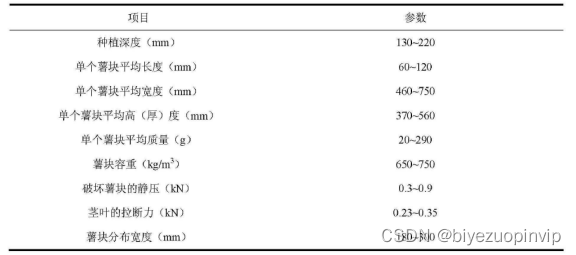

表2.1 马铃薯的特性

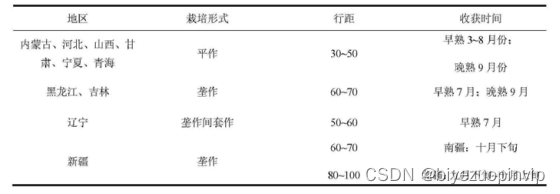

表2.2 马铃薯主产区的栽培技术

同时对马铃薯的栽培方式也做了进一步的调查，马铃薯的种植方式有两种，块茎种植和种子种植请参见图1所示是马铃薯在两种种植的方式情况下得生长状况土壤土质及他的根系抓土程度，其中，D0为马铃薯块茎在土壤中的结块深度、D1为署块在土壤的结薯厚度、D2为署块在底下的分布厚度、B1为马铃薯茎的分布宽度。一般情况下，D0在80-200mm范围内，深者也可达到240mm，B1在180-300mm。
本次设计是以以上数据做依据，设计出合理的马铃薯收获器械。
