万能外圆磨床液压传动系统设计

目 录
第一章 引言……………………………………………………………….1

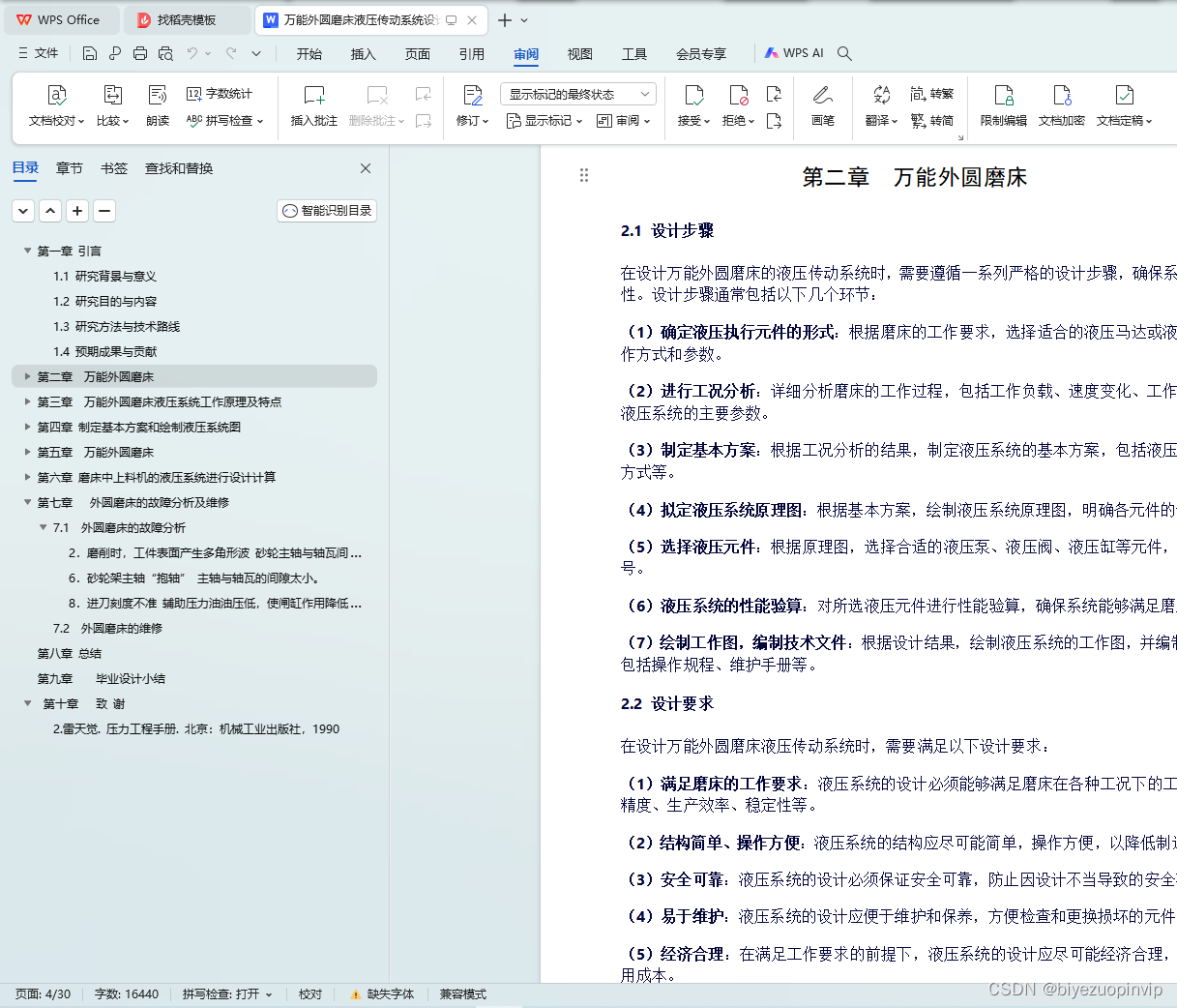

第二章 万能外圆磨床液压系统的设计步骤与设计要求.………………2
2.1 设计步骤 ……………………………………………….…………2
2.2 明确设计要求…2
第三章 万能外圆磨床液压系统工作原理及特点……………………… 2
3.1 万能外圆磨床液压系统工作原理…………………………………3
3.2 万能外圆磨床液压系统的特点…………………………….………6
第四章 制定基本方案和绘制液压系统图……………………………… 7
4.1基本方案… ……….7
4.2液压系统图……………………………………………………… …9
第五章 型万能外圆磨床各液压元件的选择……………………………11
5.1液压泵的选择…11
5.2阀的选择…………………………………………………………….12
5.3器的选择…………………………………………………………….13
5.4尺寸的确定… ………13
5.5量的确定………………………………………………………………14

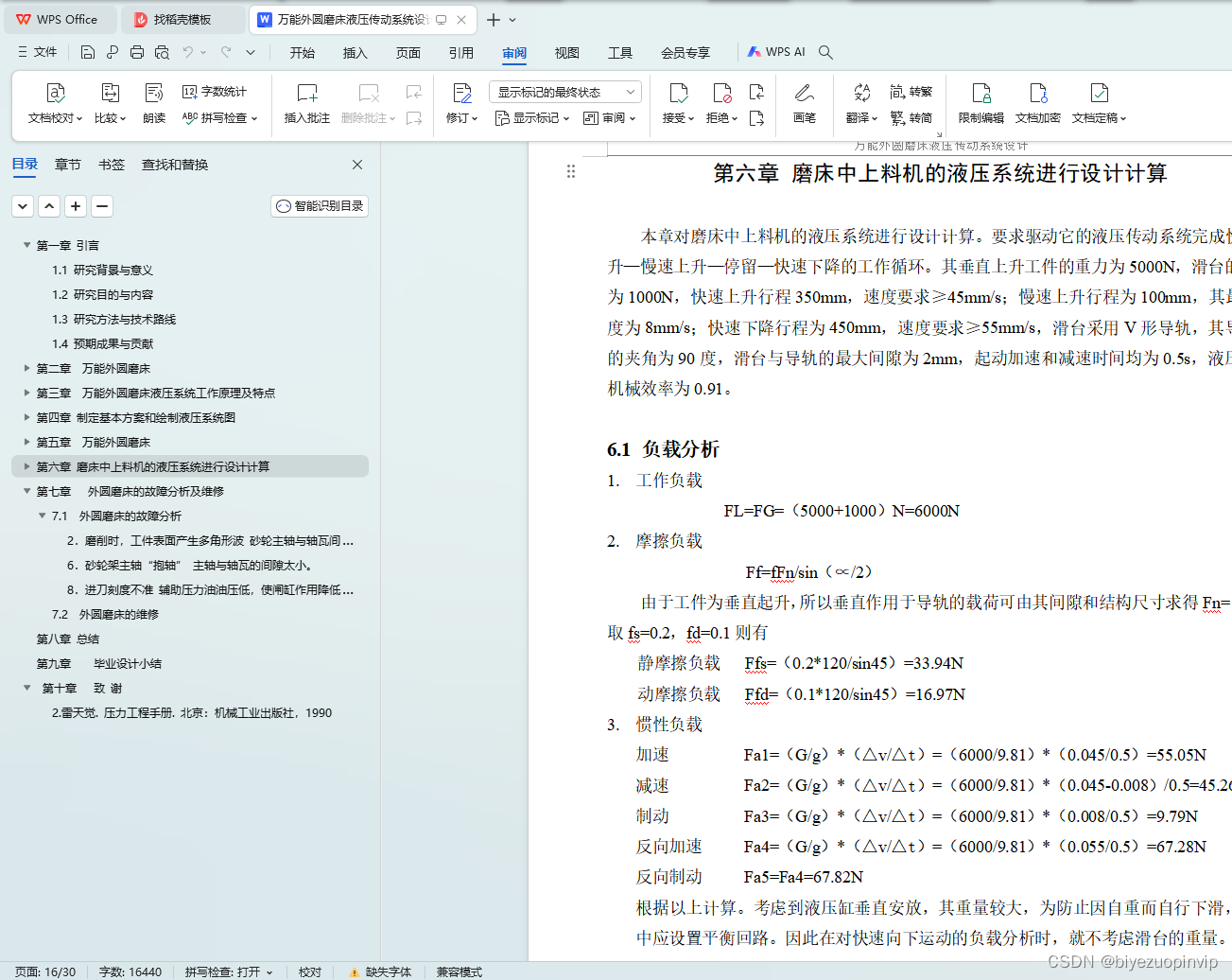

第六章 磨床中上料机的液压系统进行设计计算………………………16
6.1分析………………………………………………………………….16
6.2缸主要参数的确定………………………………………………….16
6.3液压系统图………………………………………………………….17
6.4元件的选择…………………………………………………….……18
6.5系统的性能验算……………………………………………….……20
第七章 型外圆磨床的故障分析及维修…………………………….… 22
7.1 型外圆磨床的故障分析……………………………………………. 22
7.2 型外圆磨床的维修……………………………………………………25
第八章 总结………………………………………………………………28
第九章 毕业设计小结…………………………………………… …….29
第十章 致谢………………………………….…………………… ……30
参考文献………………………………………………………………….31
第一章 引言
1.1 研究背景与意义
随着制造业的快速发展，机床作为其核心设备，其性能与精度对产品质量和生产效率具有决定性的影响。万能外圆磨床作为一种广泛应用于轴类、盘类等回转体零件加工的重要机床设备，其加工精度和效率直接关系到产品的质量和企业的经济效益。液压传动系统作为万能外圆磨床的关键组成部分，其设计的合理性和稳定性对于提高机床的整体性能具有至关重要的作用。
1.2 研究目的与内容
本研究旨在深入探究万能外圆磨床液压传动系统的设计原理与实践应用，旨在通过优化系统设计，提高机床的加工精度和效率，同时降低故障率和维护成本。研究内容包括但不限于液压泵的选择、液压缸与液压阀的设计计算、系统的管路布局、故障预防与处理等方面。
1.3 研究方法与技术路线
本研究将采用文献调研、理论分析、实验研究等多种方法相结合的方式进行。首先，通过文献调研了解液压传动系统的基本原理和发展趋势；其次，通过理论分析计算，确定液压传动系统的各项参数；最后，通过实验验证设计的合理性和可行性。研究过程中，将注重理论与实践相结合，确保设计的液压传动系统既符合理论要求，又能满足实际生产需求。
1.4 预期成果与贡献
预期通过本研究，能够形成一套适用于万能外圆磨床的液压传动系统设计方法，为企业提供设计参考和技术支持。同时，通过优化系统设计，有助于提高机床的加工精度和效率，降低故障率和维护成本，为制造业的可持续发展做出贡献。
