小型物料搬运起重机设计

目录

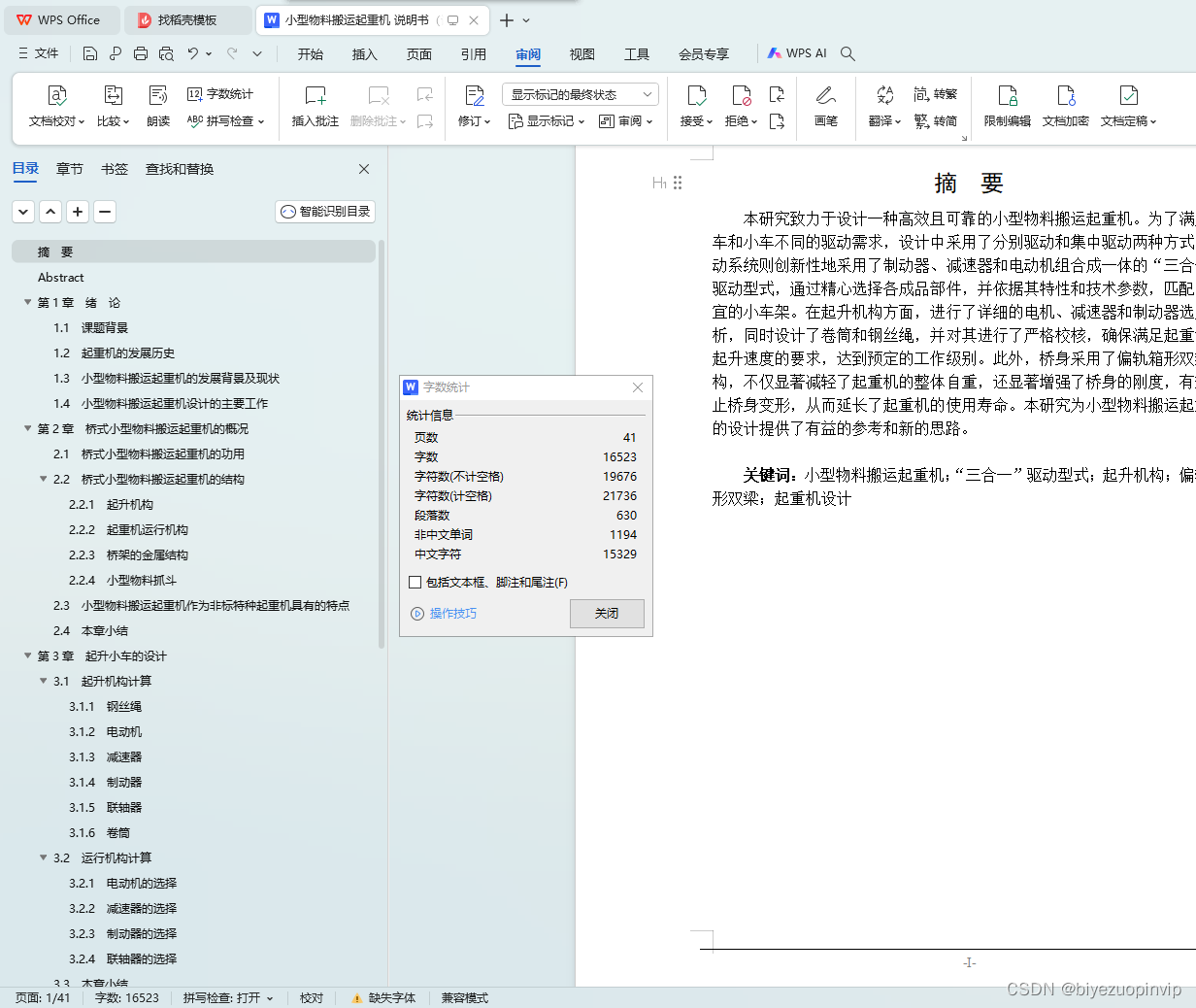

摘 要 I
Abstract II
第1章　绪 论 1
1.1 课题背景 1
1.2 起重机的发展历史 1
1.3 小型物料搬运起重机的发展背景及现状 1
1.4 小型物料搬运起重机设计的主要工作 2

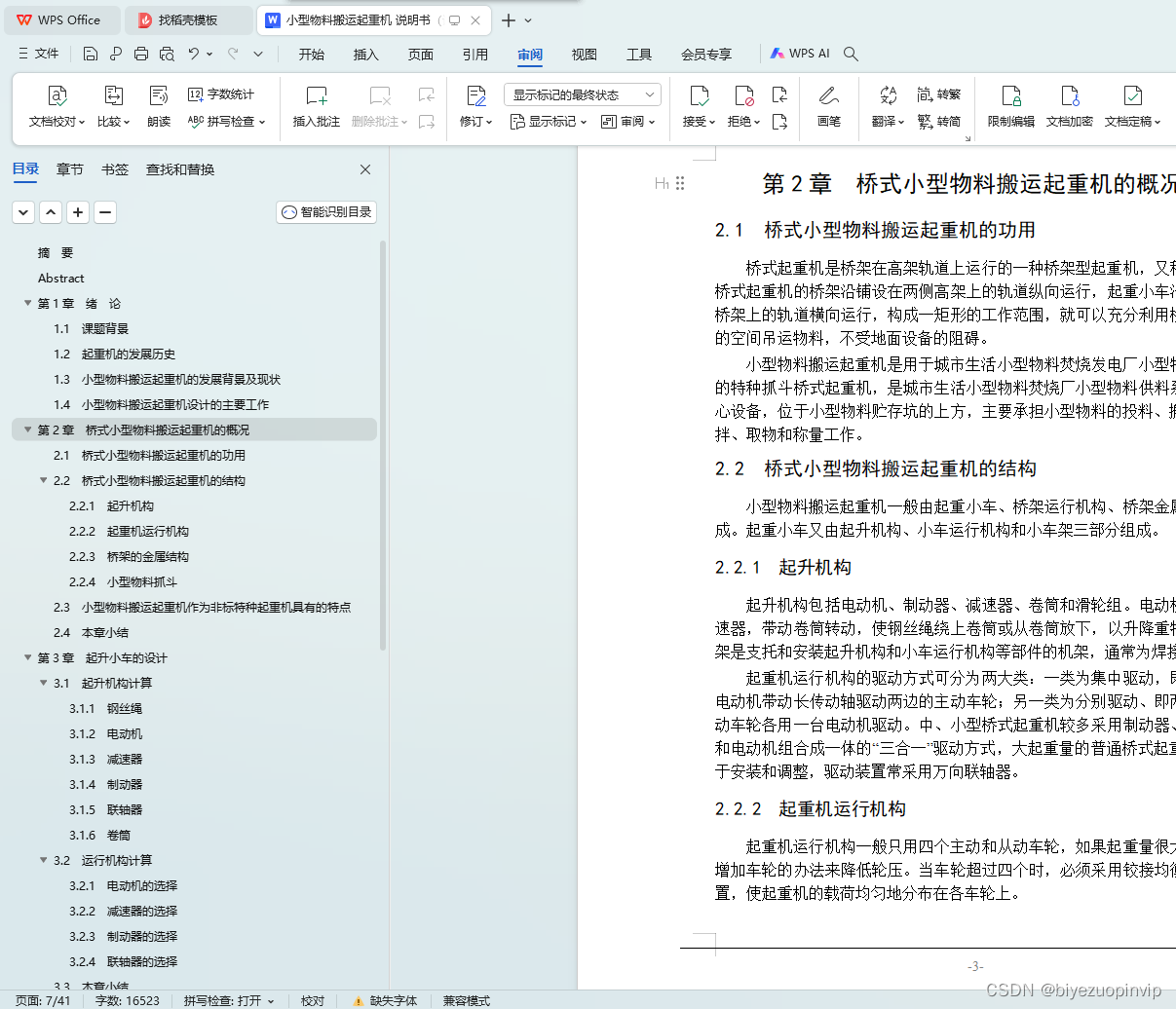

第2章　桥式小型物料搬运起重机的概况 3
2.1 桥式小型物料搬运起重机的功用 3
2.2 桥式小型物料搬运起重机的结构 3
2.2.1 起升机构 3
2.2.2 起重机运行机构 3
2.2.3 桥架的金属结构 4
2.2.4 小型物料抓斗 5
2.3 小型物料搬运起重机作为非标特种起重机具有的特点 6
2.4 本章小结 6
第3章　起升小车的设计 7
3.1 起升机构计算 7
3.1.1 钢丝绳 7
3.1.2 电动机 9
3.1.3 减速器 11
3.1.4 制动器 13
3.1.5 联轴器 15
3.1.6 卷筒 16
3.2 运行机构计算 19
3.2.1 电动机的选择 20
3.2.2 减速器的选择 20
3.2.3 制动器的选择 22
3.2.4 联轴器的选择 22
3.3 本章小结 23

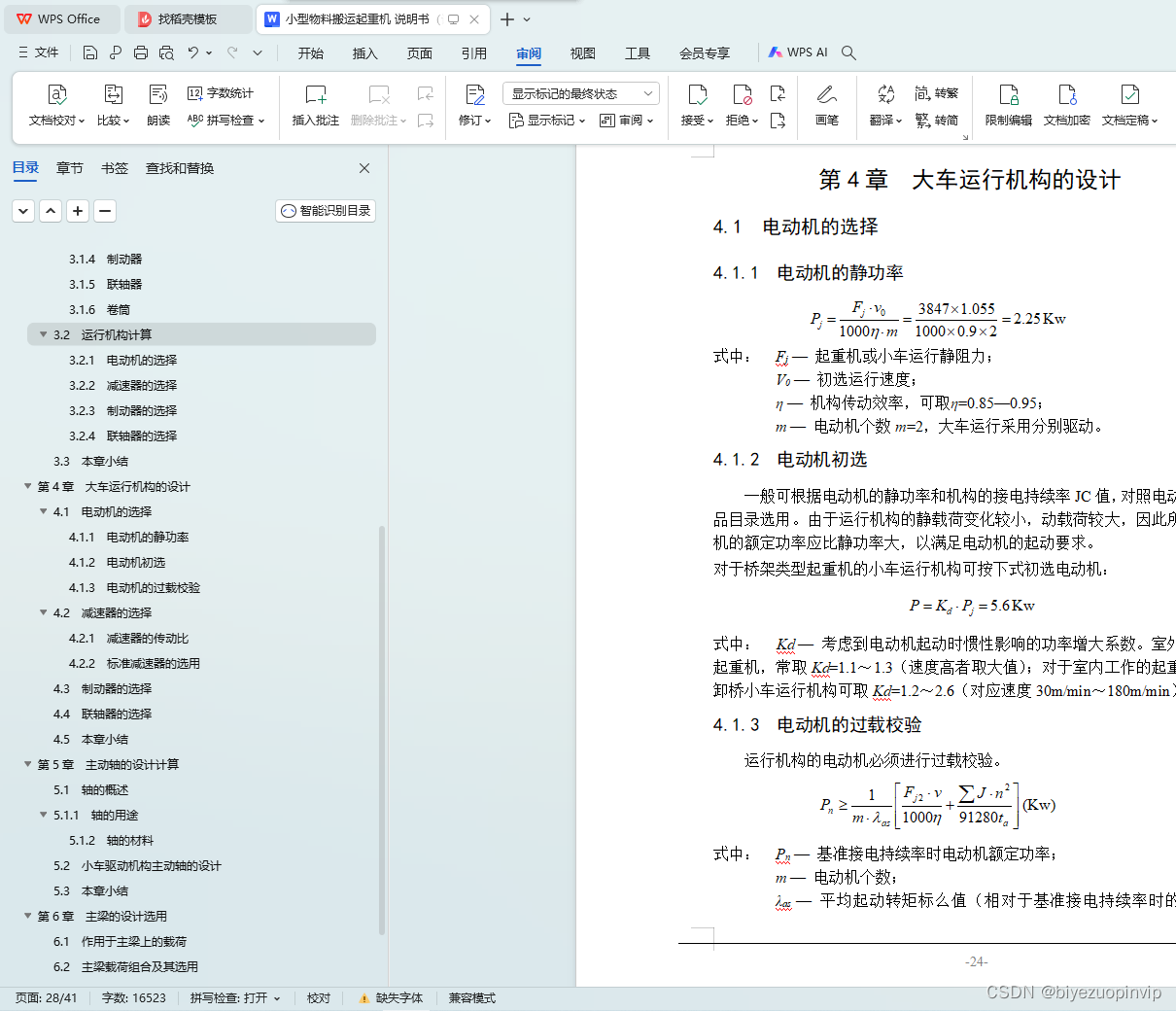

第4章　大车运行机构的设计 24
4.1 电动机的选择 24
4.1.1 电动机的静功率 24
4.1.2 电动机初选 24
4.1.3 电动机的过载校验 24
4.2 减速器的选择 25
4.2.1 减速器的传动比 25
4.2.2 标准减速器的选用 26
4.3 制动器的选择 26
4.4 联轴器的选择 27
4.5 本章小结 28

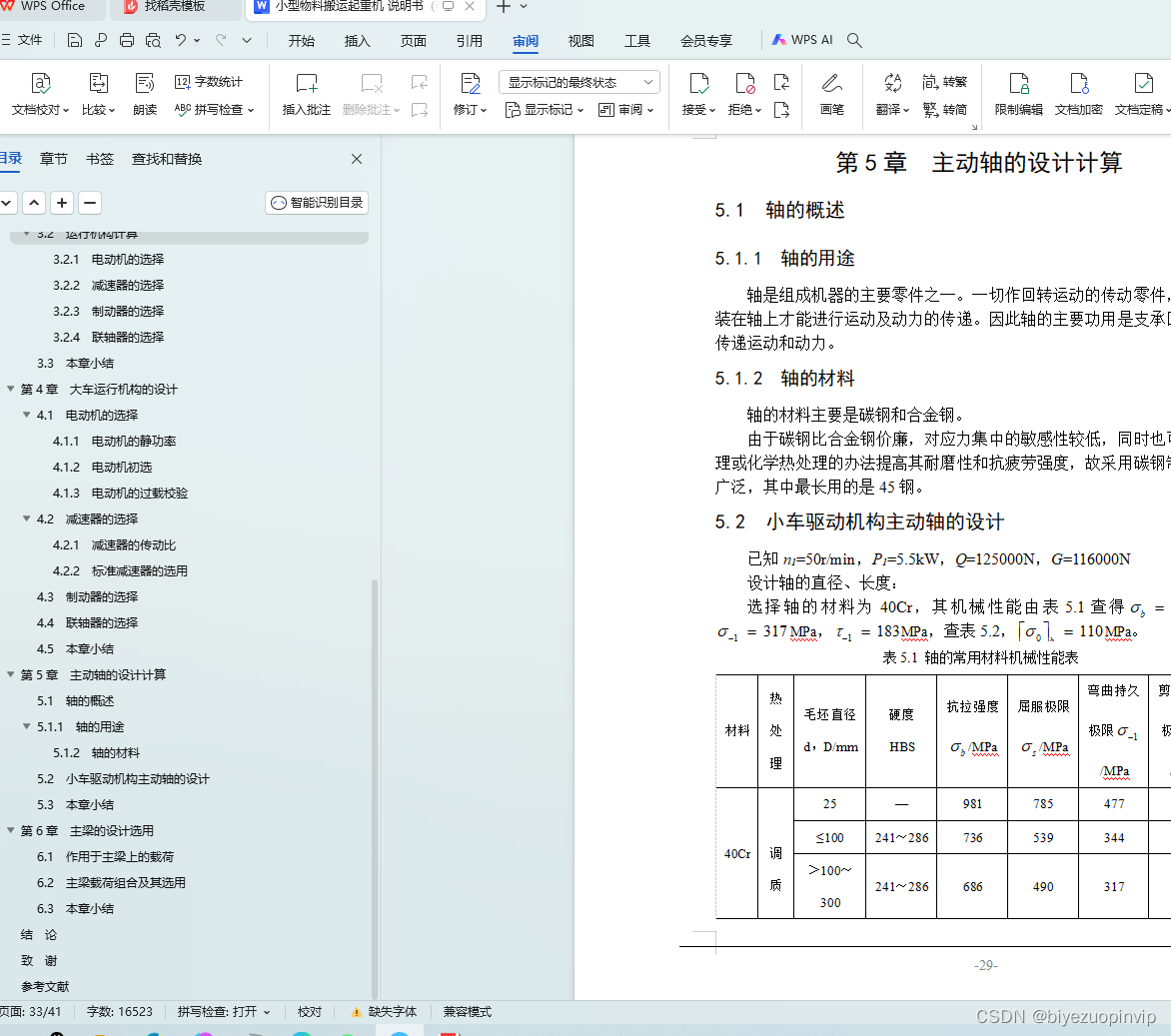

第5章　主动轴的设计计算 29
5.1 轴的概述 29
5.1.1 轴的用途 29
5.1.2 轴的材料 29
5.2 小车驱动机构主动轴的设计 29
5.3 本章小结 31

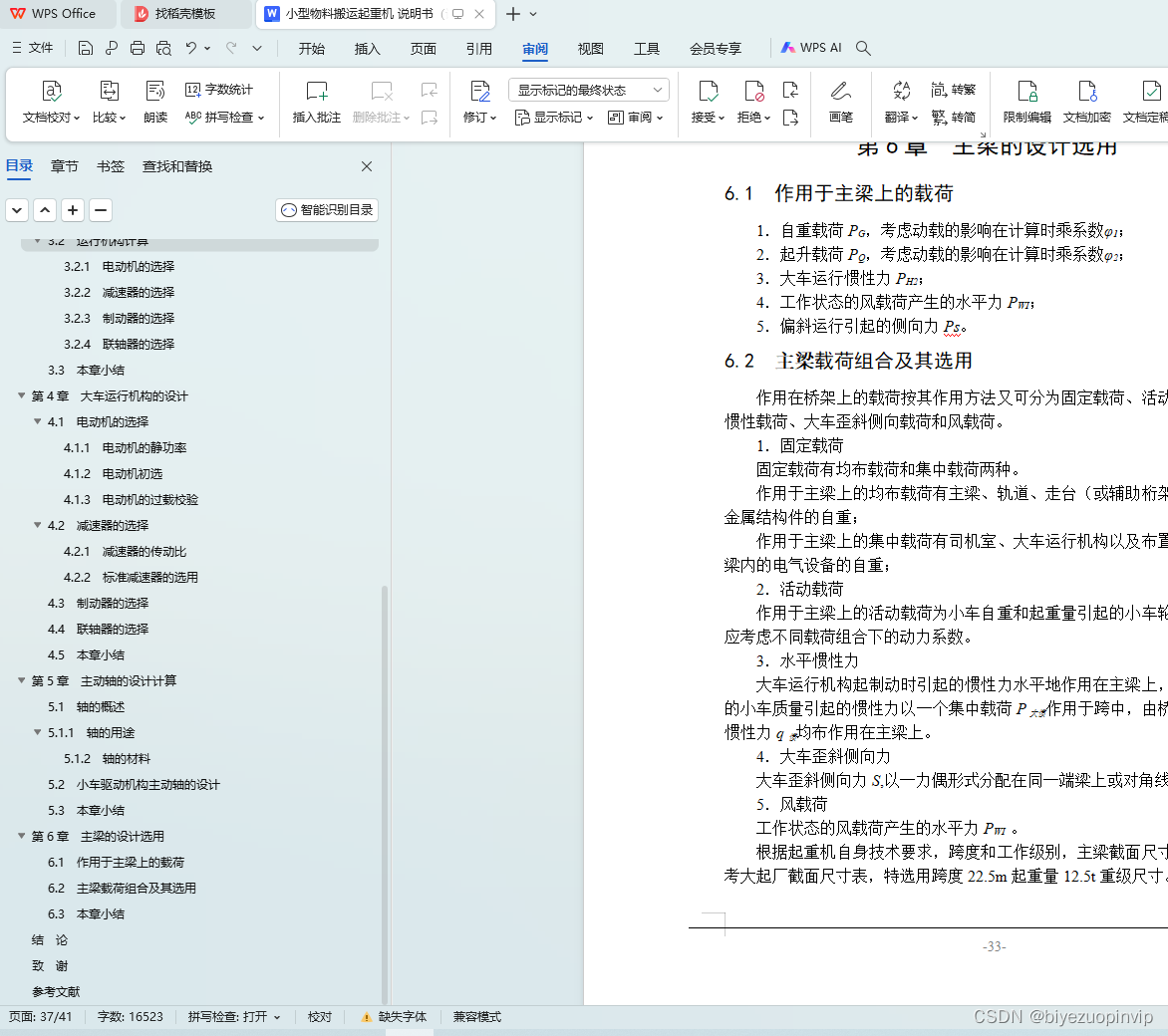

第6章　主梁的设计选用 33
6.1 作用于主梁上的载荷 33
6.2 主梁载荷组合及其选用 33
6.3 本章小结 34
结 论 35
致 谢 36
参考文献 37
第3章　起升小车的设计
12.5t×22.8m桥式起重机的设计计算依据文献[5]和文献[6]的有关规定和公式计算。主要计算公式及计算结果如下：
技术参数：
结构形式：半自动控制12.5t×22.2m小型物料抓斗起重机
生产率：12000吨/日/台 起重量：12.5吨（包括抓斗）
工作级别：A8 跨度：22.8m
抓斗容积：8m3 抓斗自重：5380kg
起升速度：50m/min(上升) / 60m/min(下降)
小车运行速度：50m/min
起重机供电：三相交流 380V 50HZ
大车轮压为：145KN 单机装机容量：150kW
小车轨距：2.5m
3.1 起升机构计算
按照《起重机设计手册》的有关规定和步骤计算电动机，制动器；钢丝绳，减速器和联轴器等零部件。
3.1.1 钢丝绳

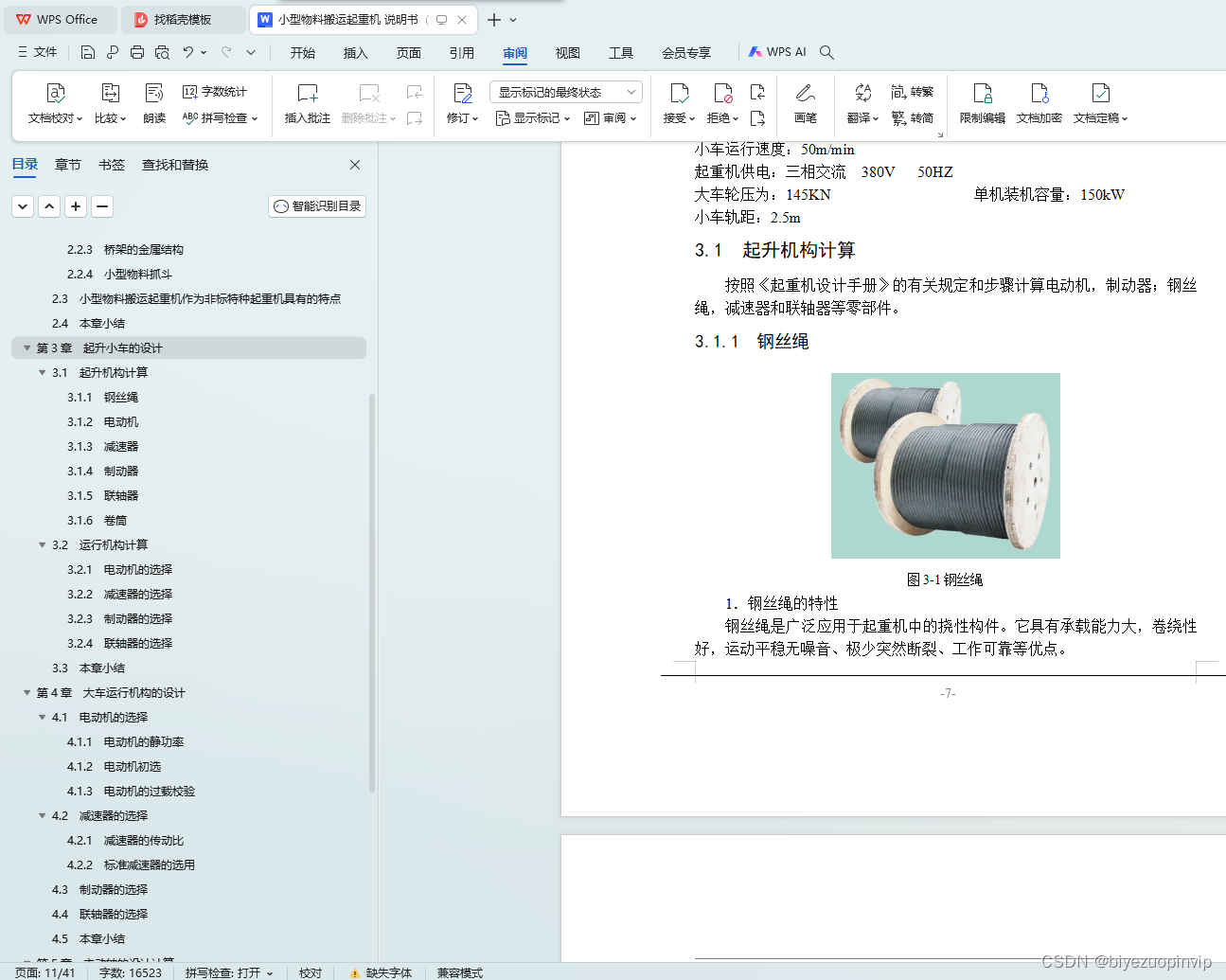

图3-1钢丝绳
1．钢丝绳的特性
钢丝绳是广泛应用于起重机中的挠性构件。它具有承载能力大，卷绕性好，运动平稳无噪音、极少突然断裂、工作可靠等优点。
