双轴桨叶式双轴混合机机械结构设计

目录
前言 5
第一章 设计任务 5
第二章 设计内容 6
2．1 结构与原理 6
2．2 混合机壳体的计算 6
2 2．1 容积(V)的计算 6
2 2．2 混合室有效容积各部分尺寸的确定 7

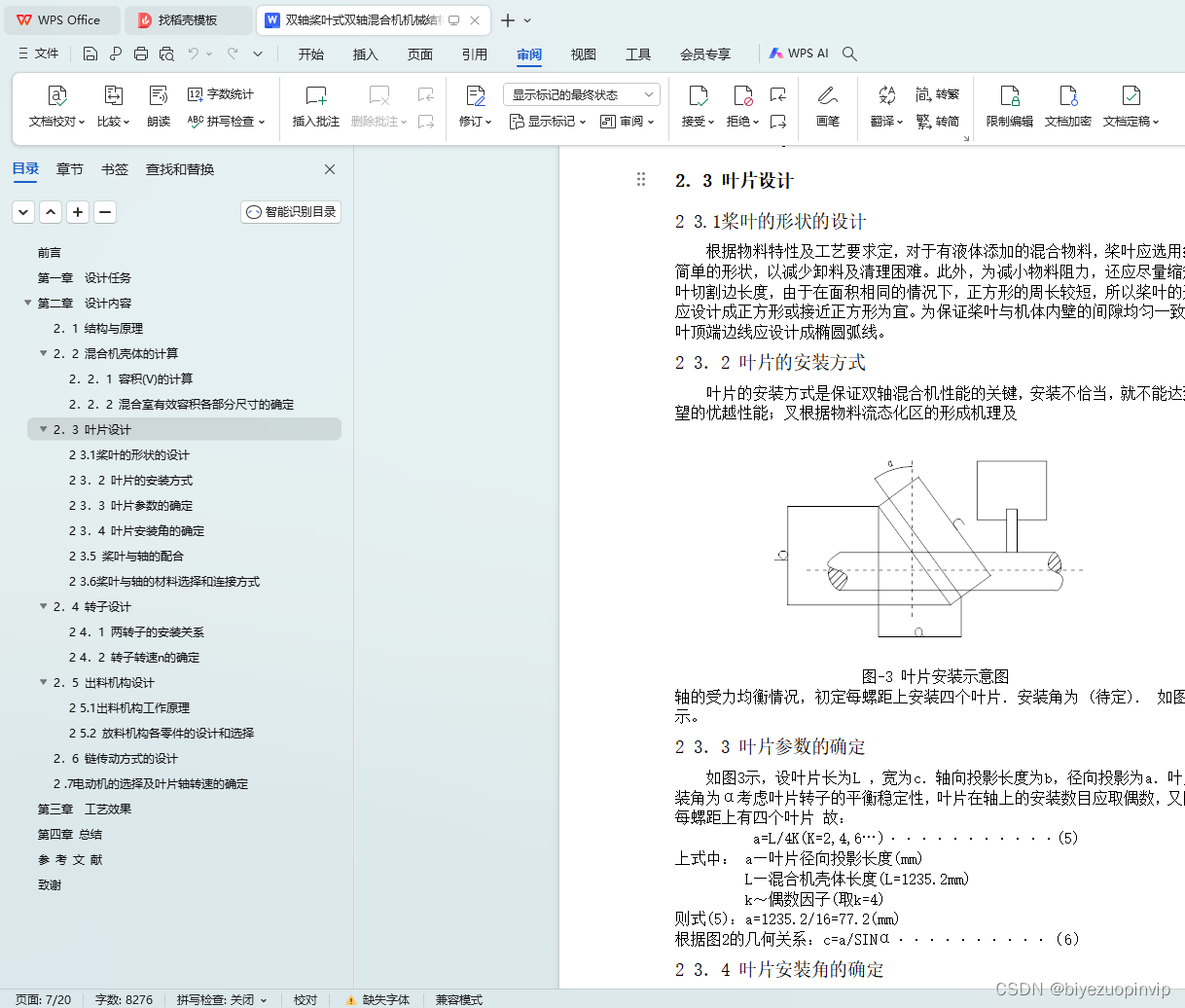

2．3 叶片设计 7
2 3.1桨叶的形状的设计 7
2 3.2 叶片的安装方式 7
2 3.3 叶片参数的确定 8
2 3.4 叶片安装角的确定 8
2 3.5 桨叶与轴的配合 9
2 3.6桨叶与轴的材料选择和连接方式 10

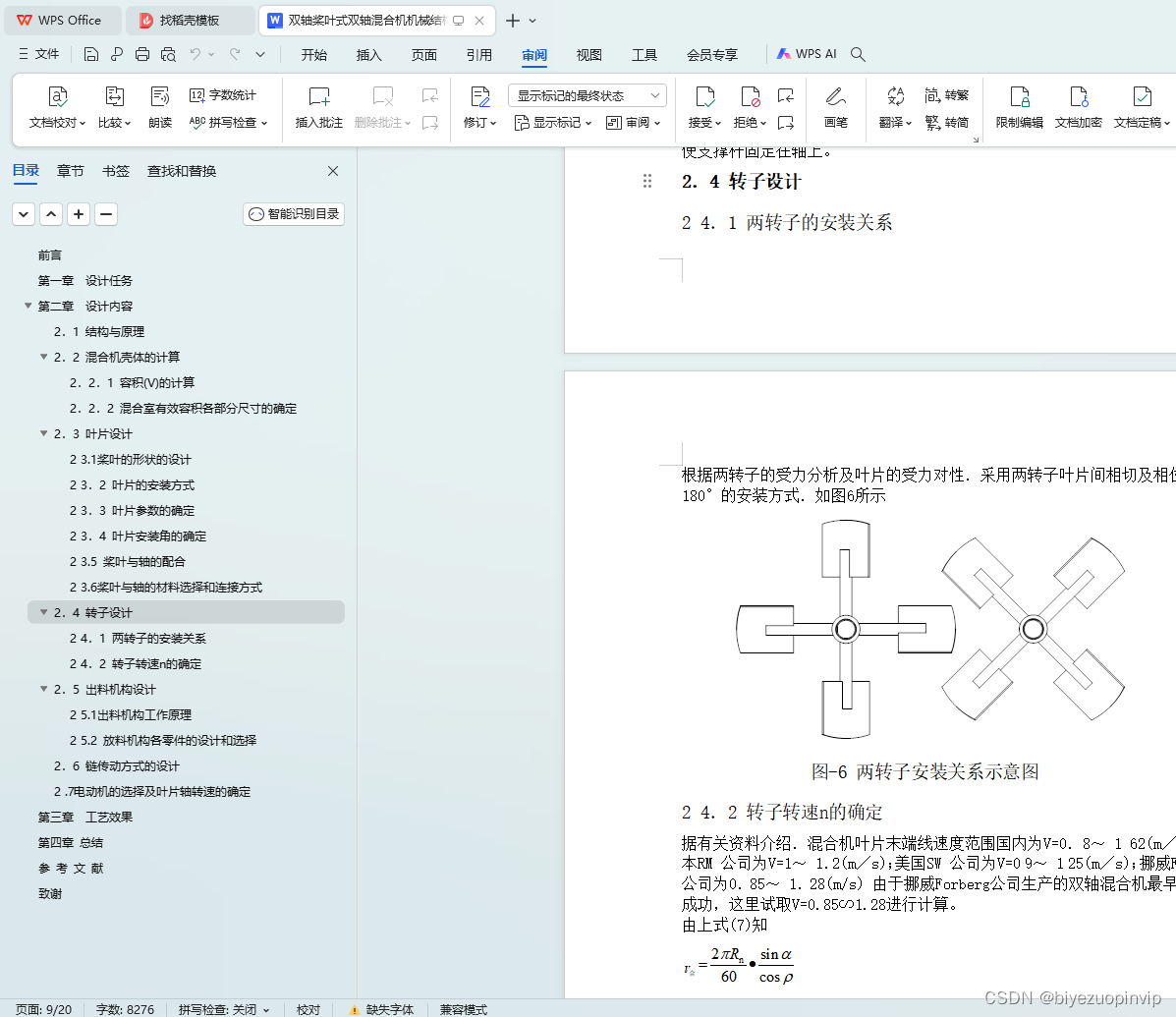

2．4 转子设计 10
2 4.1 两转子的安装关系 10
2 4.2 转子转速n的确定 10

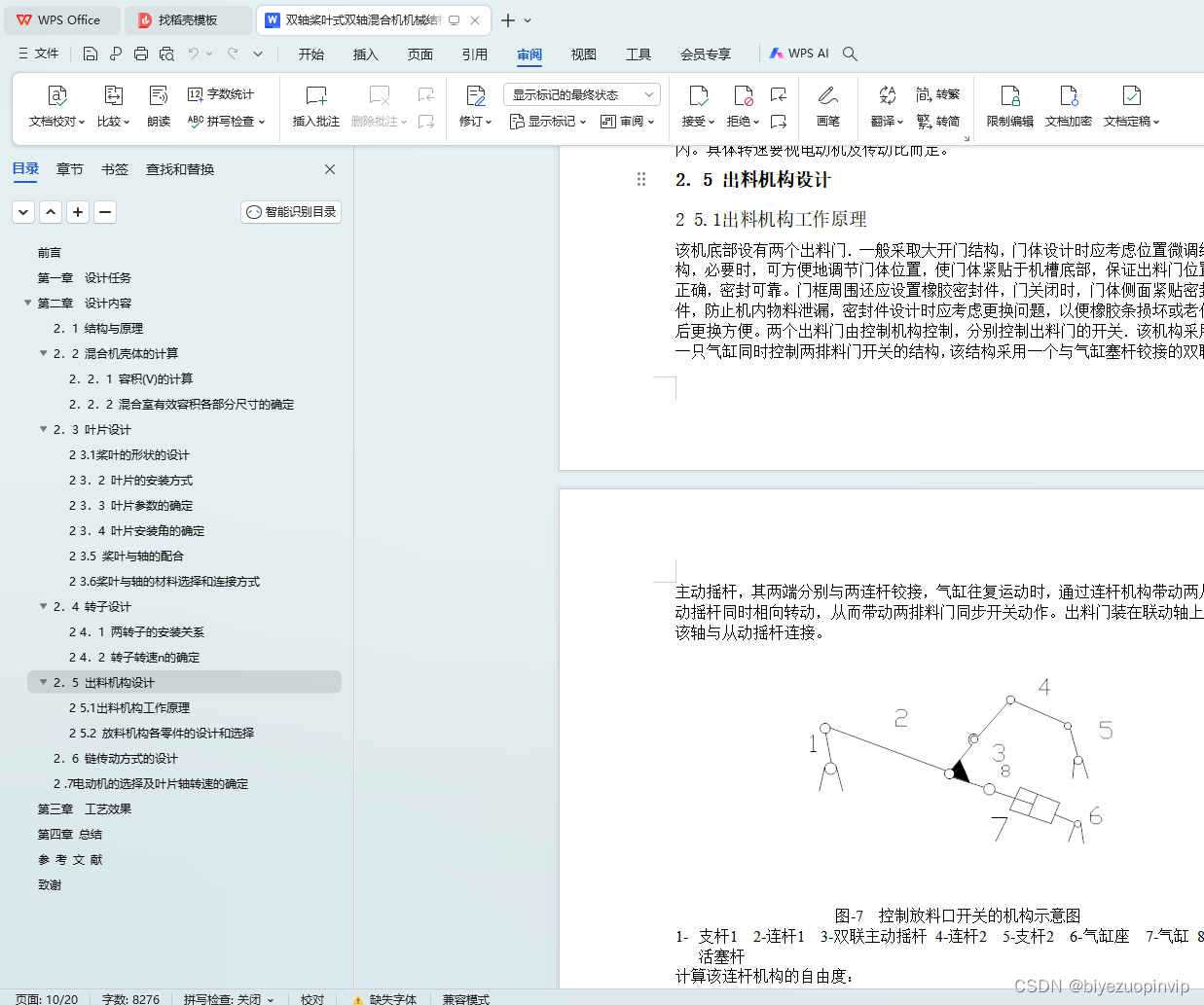

2．5 出料机构设计 11
2 5.1出料机构工作原理 11
2 5.2 放料机构各零件的设计和选择 12
2．6 链传动方式的设计 15
2 .7电动机的选择及叶片轴转速的确定 16
第三章 工艺效果 16
3．1 混合时间短，混合均匀度高 16
3．2 液体添加量大 16
3. 3产品的成型图 17
第四章 总结 18
参 考 文 献 19
致谢 19
第一章 设计任务
设计一种适用于食品、医药、化工、建材、塑料、饲料等行业的粉体混合，可进行固-固混合、喷加液体混合的混合机。并具有适用物料范围广，混合精度高，混合速度快，混合过程温和，运转平稳，噪声低，不污染环境，安装、使用、维修保养方便的特点。根据参考有关书籍，我们设定主要技术参数如下：产量500KG 电动机功率11KW 参与设计的共三个人，本人负责的是混合机构带有桨叶轴和控制放料口的连杆机构的设计
第二章 设计内容
2．1 结构与原理
该双轴混合机主要由两根相反旋转的轴以一定的相位排列及由安装在轴上面的桨叶构成。在电机的驱动下，一侧轴上的桨叶将物料甩起随其一道旋转，另一侧轴上的桨叶利用相位差将一侧甩起的物料反向旋转甩起。这样，两侧的物料便相互落人两轴问的腔内。从而物料在混合机的中央部位形成了一个流态化的失重区(见图1) 度安装，且以低圆周速旋转。物料被提升后形成了旋转涡流，这种处于失重状态下的涡流产生混合作用。使物料快速、充分均匀地混台运动着的物料。虽然是固体，但其表现却象流体一样。由于桨叶以一定的角安装，且以低圆周速转，使物料快速、充分、均匀地混合。

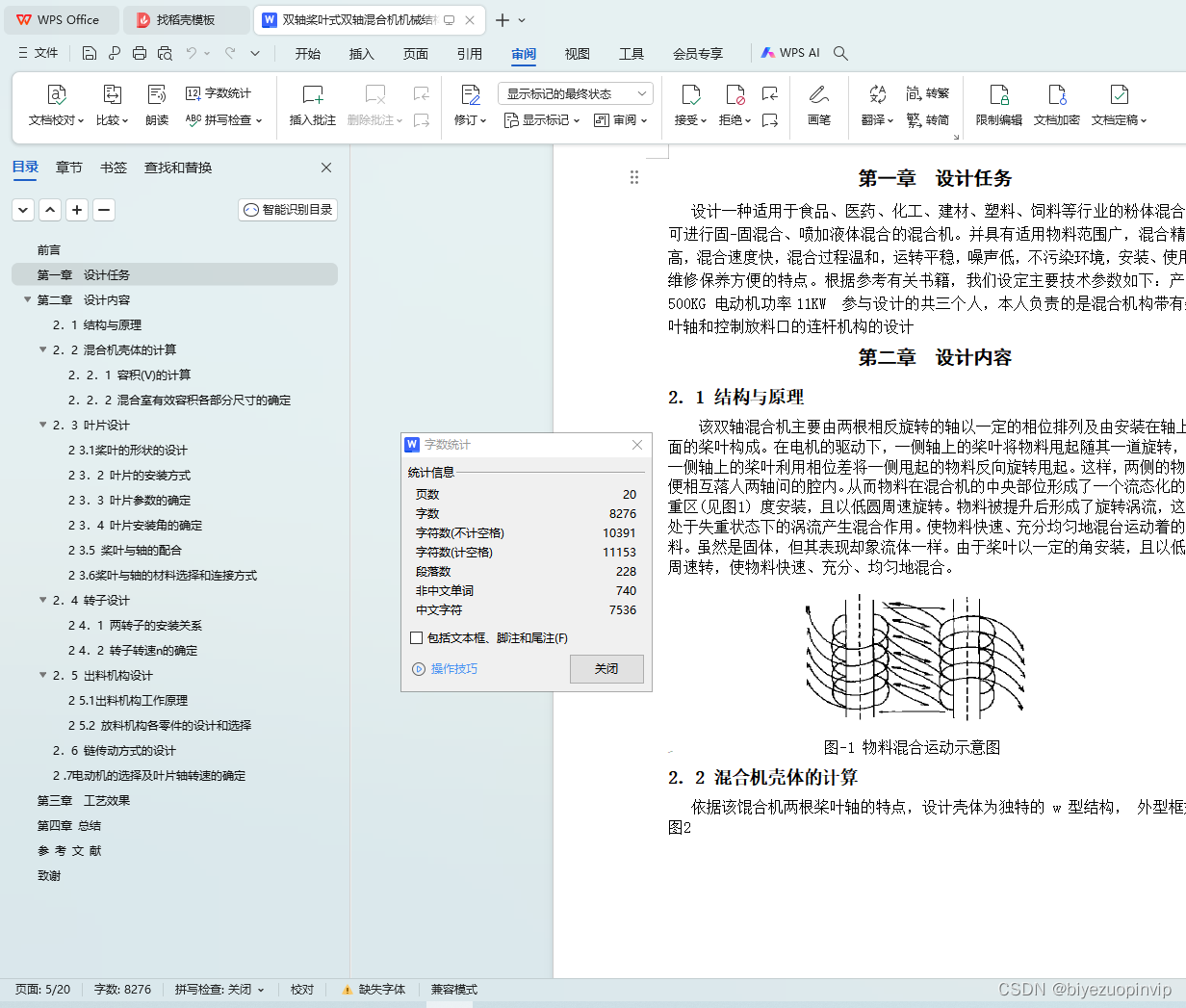

— 一 图-1 物料混合运动示意图
