中药材叶茎植物分离机机械结构设计

目 录
第一章 绪论 6
1.1叶茎分离机背景及意义 6
1.2 叶茎植物分离机的发展 7
1.2.1国外发展概况 7
1.2.2国内发展概况 7
1.3 本次结构设计的主要技术指标 8
第二章 叶茎植物分离机方案的结构设计 10
2.1 叶茎分离机的传动方案 10
2.2电机的选择 10
2.3传动机构的分析 12
2.3.1带的力学分析 12
2.3.2摩擦情况下的力学分析 13
2.4 分离机传动相关设计计算 17
2.4.1 V型带的传动的计算 17
2.4.2 轴承的选用和校核 19
第三章 叶茎分离机三维结构设计 23
3.1叶茎分离机槽锟机构 23
3.2 机架的结构设计 24
3.2.1机架的结构设计 24
3.3整体三维结构的设计 25
3.4叶茎分离机使用注意事项 26
结论 27
参考文献 28
在近几年的发展来说，通过国内相关的部门认真分析和总结，在设备的中草药和农业分离机械上的研究不足，没有很好的提高性价比。工作人员的工作上吸取经验教训，现在的制造商开始重视，国外叶茎植物分离机技术的发展和改进，优化国外叶茎植物分离机的结构设计，从而在结构的设计上可以更好的开发，使得开发的设备可以符合我国国情。
大量叶茎植物种植行业不但成为了我国农民的致富途径，而且满足了我国的市场需求，对我国绿色农业分离机械发展也有了重要意义。
1.3 本次结构设计的主要技术指标
本次设计的中药材和叶茎植物的分离机，主要参考是有的市场上的设备，对现有的设备进行改进和完善。设计上满足本次设计的要求，达到减轻制造成本和设计结构便捷的要求。初步设想本次设计的叶茎分离机结构参考文献来选取，大概的结构如图所示：

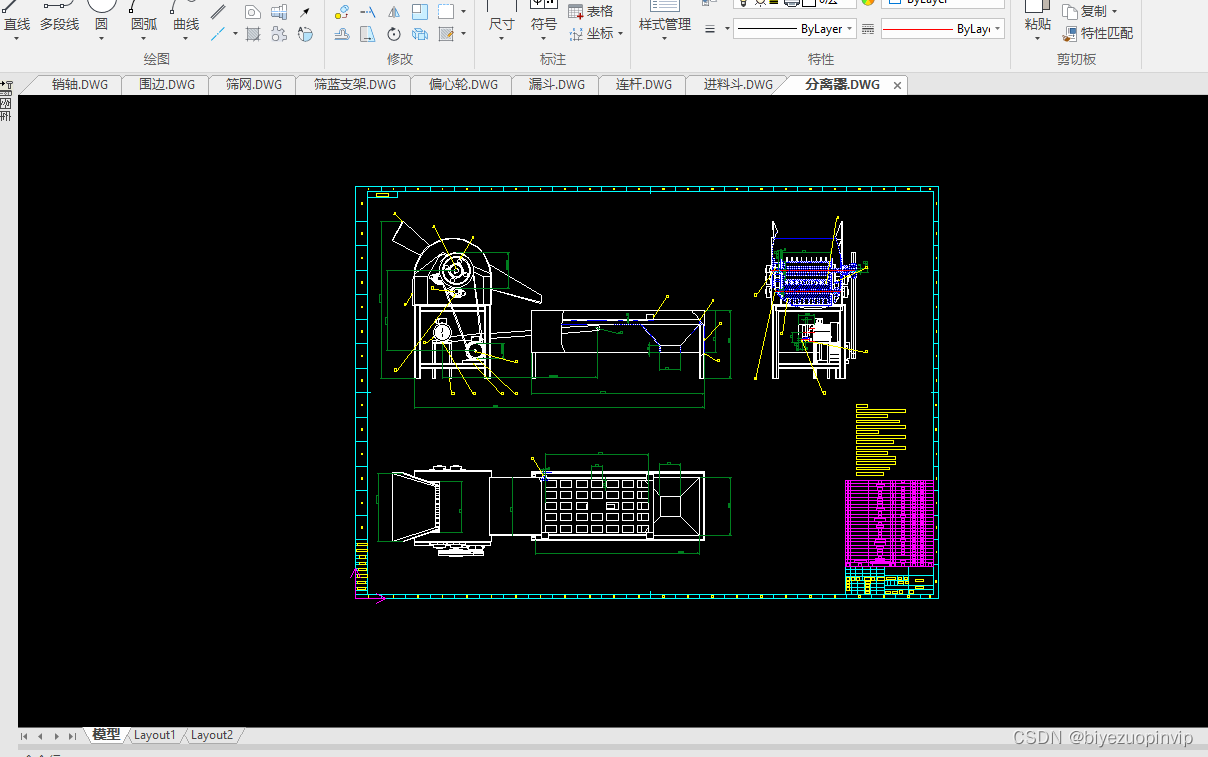

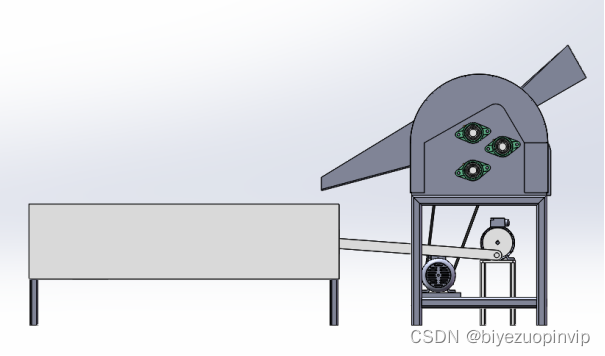

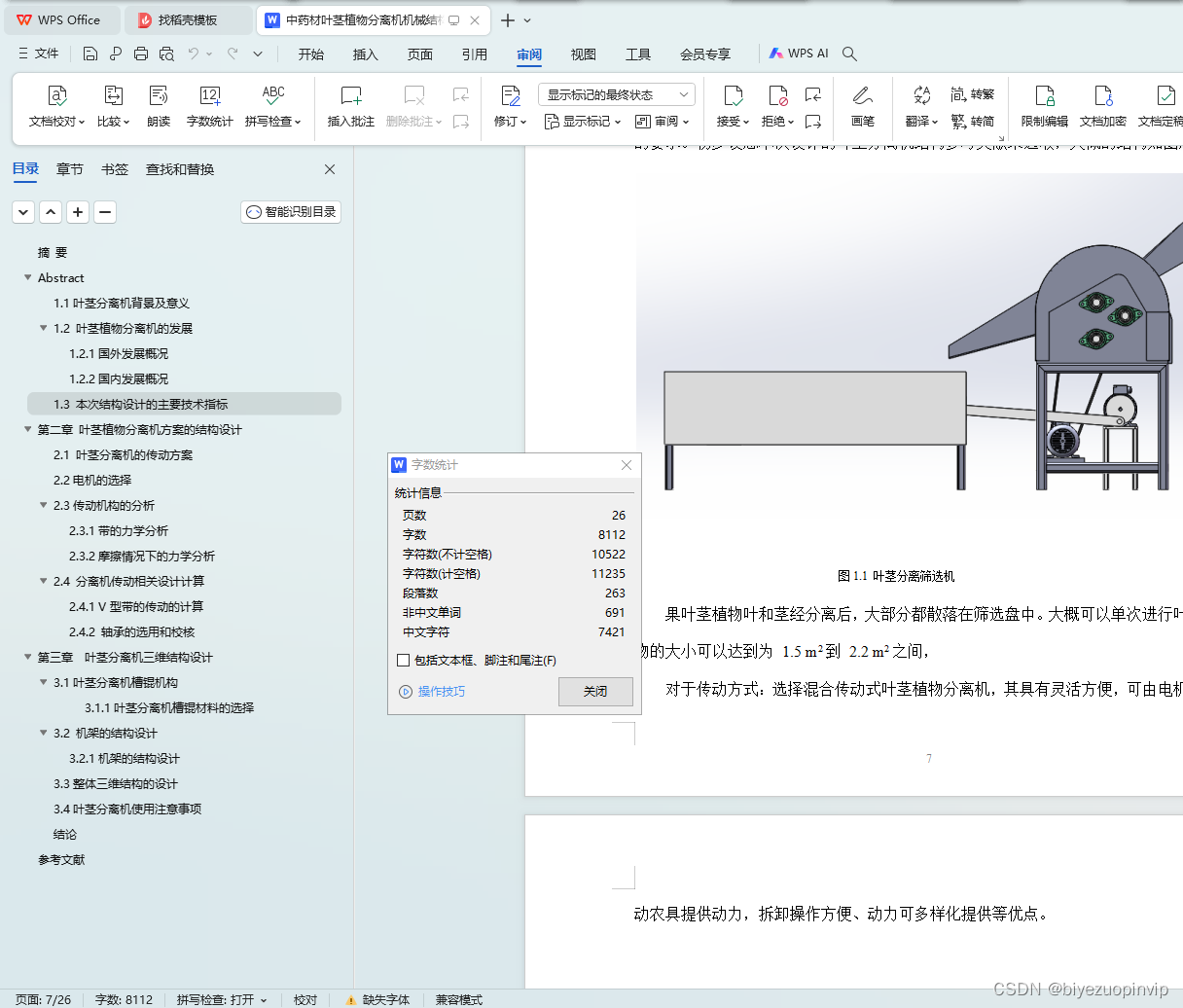

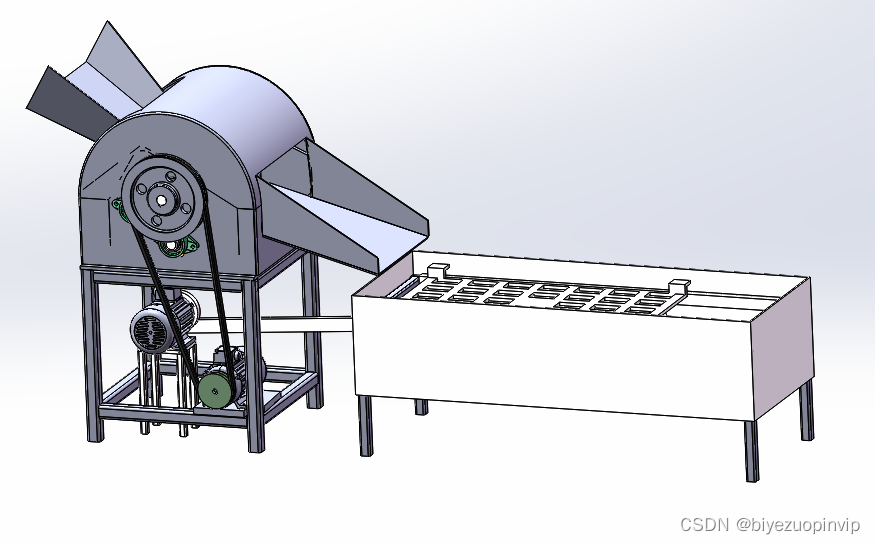

                   图1.1 叶茎分离筛选机

果叶茎植物叶和茎经分离后，大部分都散落在筛选盘中。大概可以单次进行叶茎植物的大小可以达到为 1.5 m2到 2.2 m2之间，
对于传动方式：选择混合传动式叶茎植物分离机，其具有灵活方便，可由电机等机动农具提供动力，拆卸操作方便、动力可多样化提供等优点。
