某市大桥40m+40m+40m+40m预应力混凝土连续梁桥的设计

目 录
绪 论 1
1 设计说明 2
1.1 设计依据规范和技术指标 2
1.1.1 设计依据规范 2
1.1.2 主要技术指标 2
1.2 设计内容 3
1.3 设计要求 3
1.4 设计日程表 3
1.5 比选方案 4
1.6 主要材料 6
1.6.1 混凝土 6
1.6.2 钢材 6
1.6.3 纵向预应力管道 7
1.6.4 锚具 7
1.7 施工工艺 7

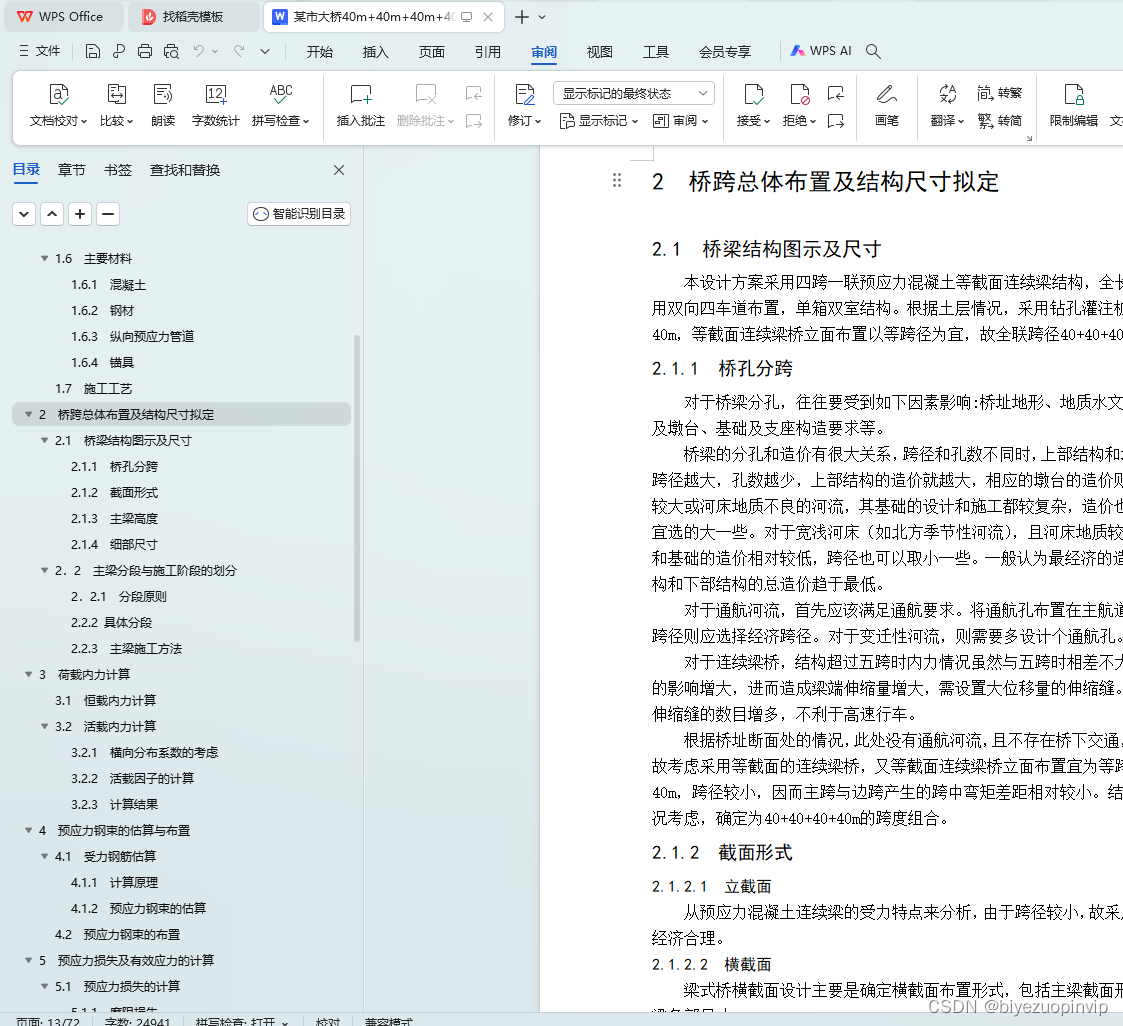

2 桥跨总体布置及结构尺寸拟定 8
2.1 桥梁结构图示及尺寸 8
2.1.1 桥孔分跨 8
2.1.2 截面形式 8
2.1.3 主梁高度 9
2.1.4 细部尺寸 9
2．2 主梁分段与施工阶段的划分 10
2．2.1 分段原则 10
2.2.2 具体分段 10
2.2.3 主梁施工方法 11
3 荷载内力计算 12
3.1 恒载内力计算 12
3.2 活载内力计算 14
3.2.1 横向分布系数的考虑 14
3.2.2 活载因子的计算 14
3.2.3 计算结果 15

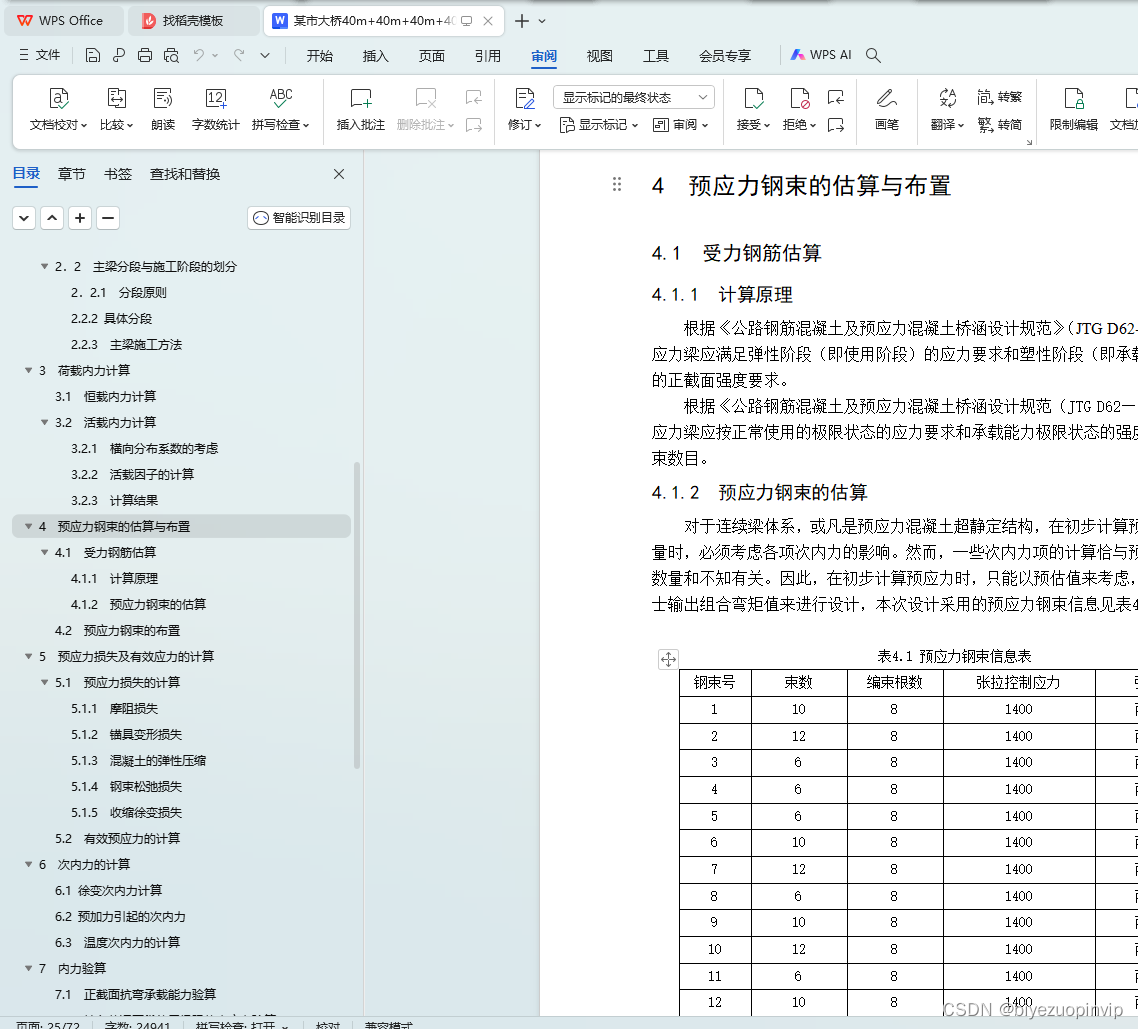

4 预应力钢束的估算与布置 20
4.1 受力钢筋估算 20
4.1.1 计算原理 20
4.1.2 预应力钢束的估算 20
4.2 预应力钢束的布置 22
5 预应力损失及有效应力的计算 23
5.1 预应力损失的计算 23
5.1.1 摩阻损失 23
5.1.2 锚具变形损失 24
5.1.3 混凝土的弹性压缩 24
5.1.4 钢束松弛损失 24
5.1.5 收缩徐变损失 24
5.2 有效预应力的计算 25

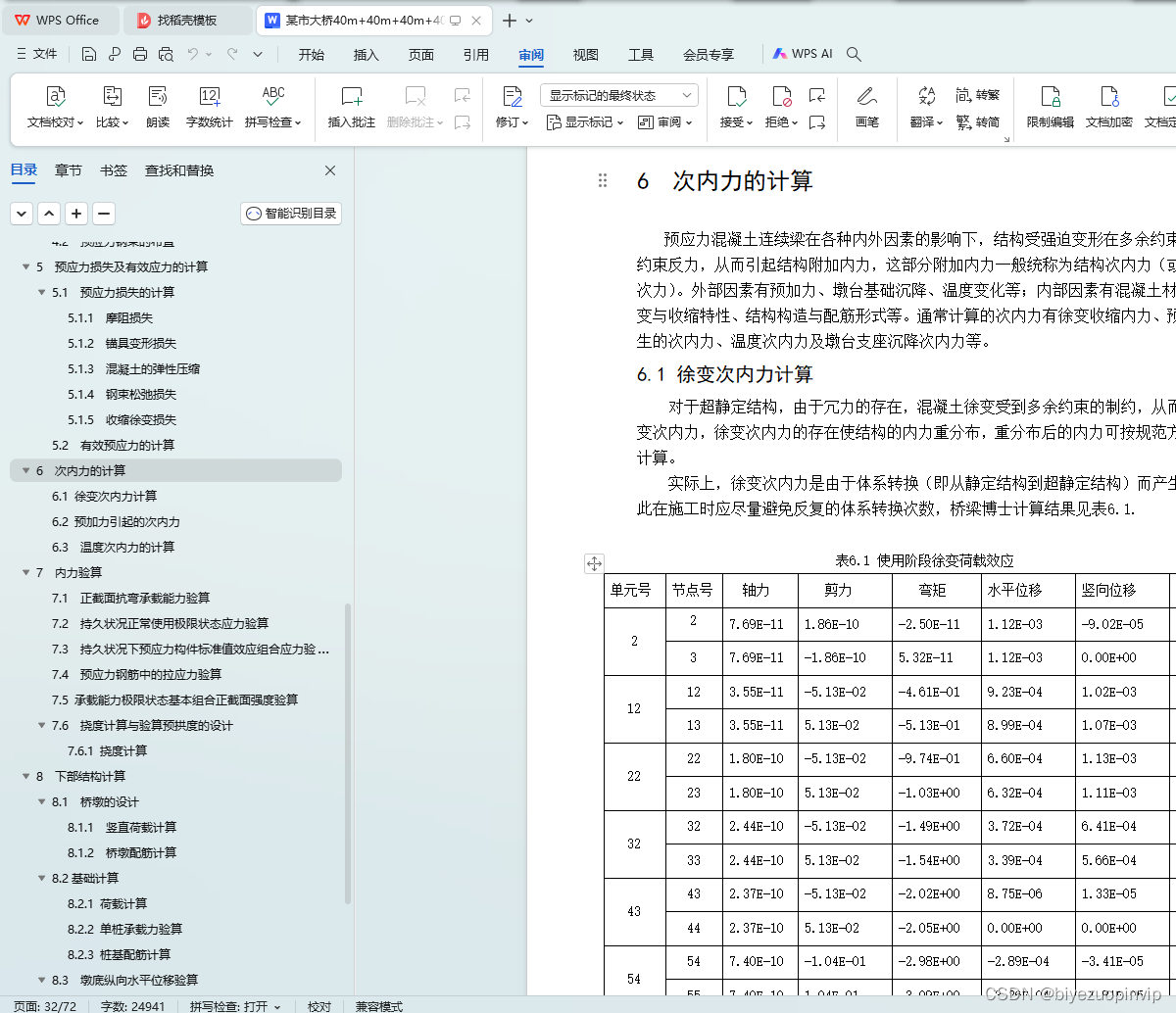

6 次内力的计算 27
6.1 徐变次内力计算 27
6.2 预加力引起的次内力 28
6.3 温度次内力的计算 30
7 内力验算 33
7.1 正截面抗弯承载能力验算 34
7.2 持久状况正常使用极限状态应力验算 36
7.3 持久状况下预应力构件标准值效应组合应力验算 39
7.4 预应力钢筋中的拉应力验算 41
7.5 承载能力极限状态基本组合正截面强度验算 42
7.6 挠度计算与验算预拱度的设计 54
7.6.1 挠度计算 54
8 下部结构计算 56
8.1 桥墩的设计 56
8.1.1 竖直荷载计算 56
8.1.2 桥墩配筋计算 56
8.2基础计算 57
8.2.1 荷载计算 57
8.2.2 单桩承载力验算 59
8.2.3 桩基配筋计算 60
8.3 墩底纵向水平位移验算 61
8.3.1 桩在地面处的水平位移和转角 61
8.3.2 墩底纵向水平位移计算 62

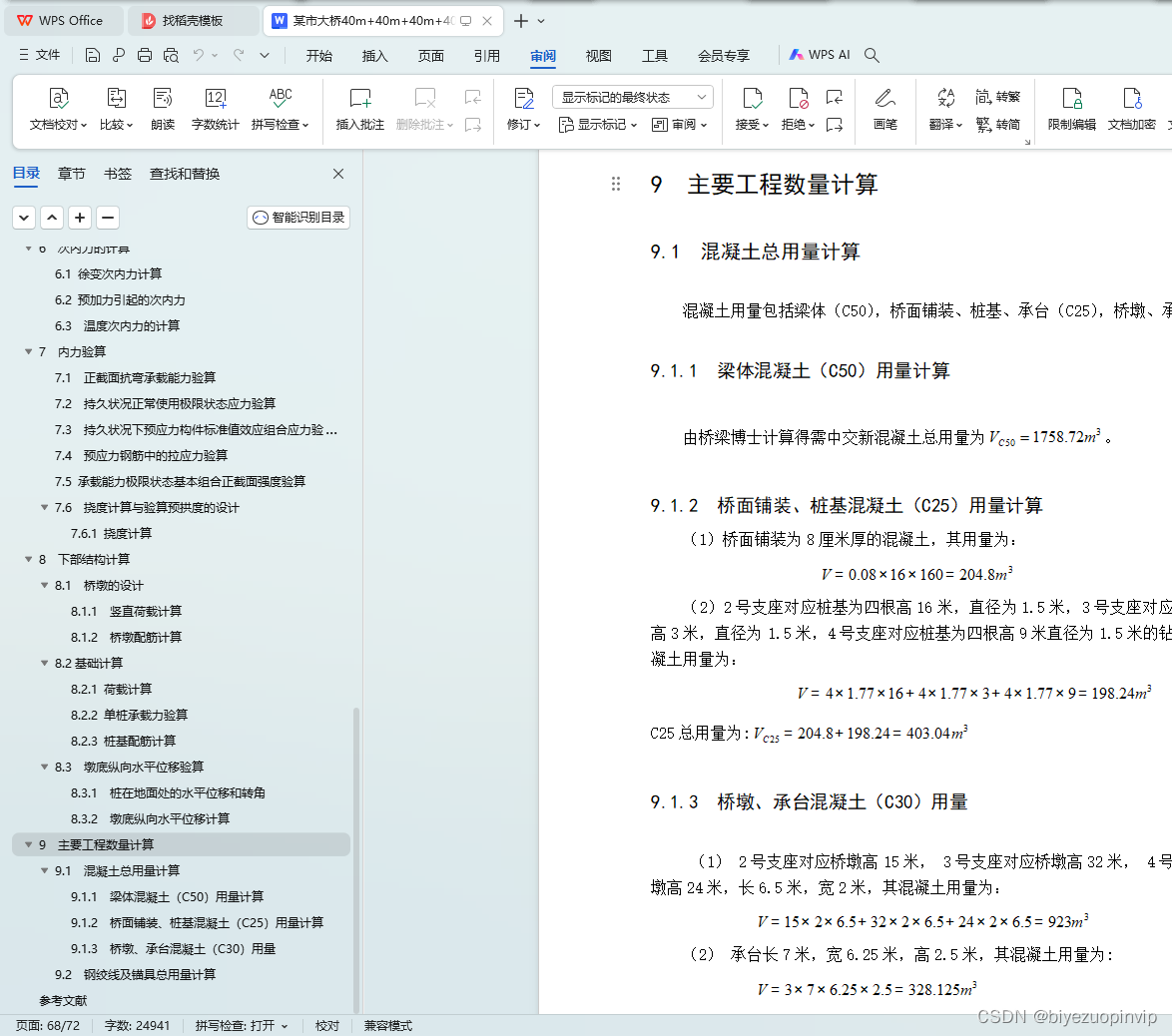

9 主要工程数量计算 63
9.1 混凝土总用量计算 63
9.1.1 梁体混凝土（C50）用量计算 63
9.1.2 桥面铺装、桩基混凝土（C25）用量计算 63
9.1.3 桥墩、承台混凝土（C30）用量 63
9.2 钢绞线及锚具总用量计算 64
结束语 65
参考文献 66
致 谢 67
1 设计说明
1.1 设计依据规范和技术指标
1.1.1 设计依据规范
（1）中华共和国交通部标准，《公路钢筋混凝土及预应力混凝土桥涵设计规范》，JTG D62-2004，人民交通出版社，2004-9 。
（2）中华共和国交通部标准，《公路桥涵设计通用规范》，JTG D60-2004（以后简称《桥规》），人民交通出版社，2004-9 。
1.1.2 主要技术指标
（1） 位于深圳市福龙路，其桥址地形地质断面图见附图。
（2） 道路等级：一级公路。
（3） 设计荷载标准：公路-Ⅰ级。
（4） 设计车速：100km/h。
（5） 桥宽：0.5m+15m+0.5m。
（6） 桥面横坡：2%
（7） 地震基本烈度：Ⅶ度；
（8） 岩土工程设计参数建议值如下表。

层号 岩土名称 推荐地基承载力[δ0]kPa 极限侧摩阻力τi(kPa)
① 植物土 80～100 10～25
② 砾质粘土 230～260 40～45
③ 全风化页岩 150～360 30～75
④ 强风化页岩 350～450 75～110
⑤ 弱风化页岩 900～1000 75～100
⑥ 微风化页岩 1200 110

（9） 气象资料：桥址区位于亚热带大陆季风性温湿气候地区，具有四季分明，无霜期长，日照充足，水源充足，湿光同季，雨热同季的气候特征。最高月平均气温, 最低月平均气温。
1.2 设计内容
（1）研究桥梁分孔。
（2）拟制几个技术经济比较方案，并选定最佳方案。
（3）桥孔结构的计算及设计图。
（4）桥梁墩台的计算及设计图。
（5）施工方案设计（简支结构无此内容）。
（6）编制设计说明书(含计算书)。

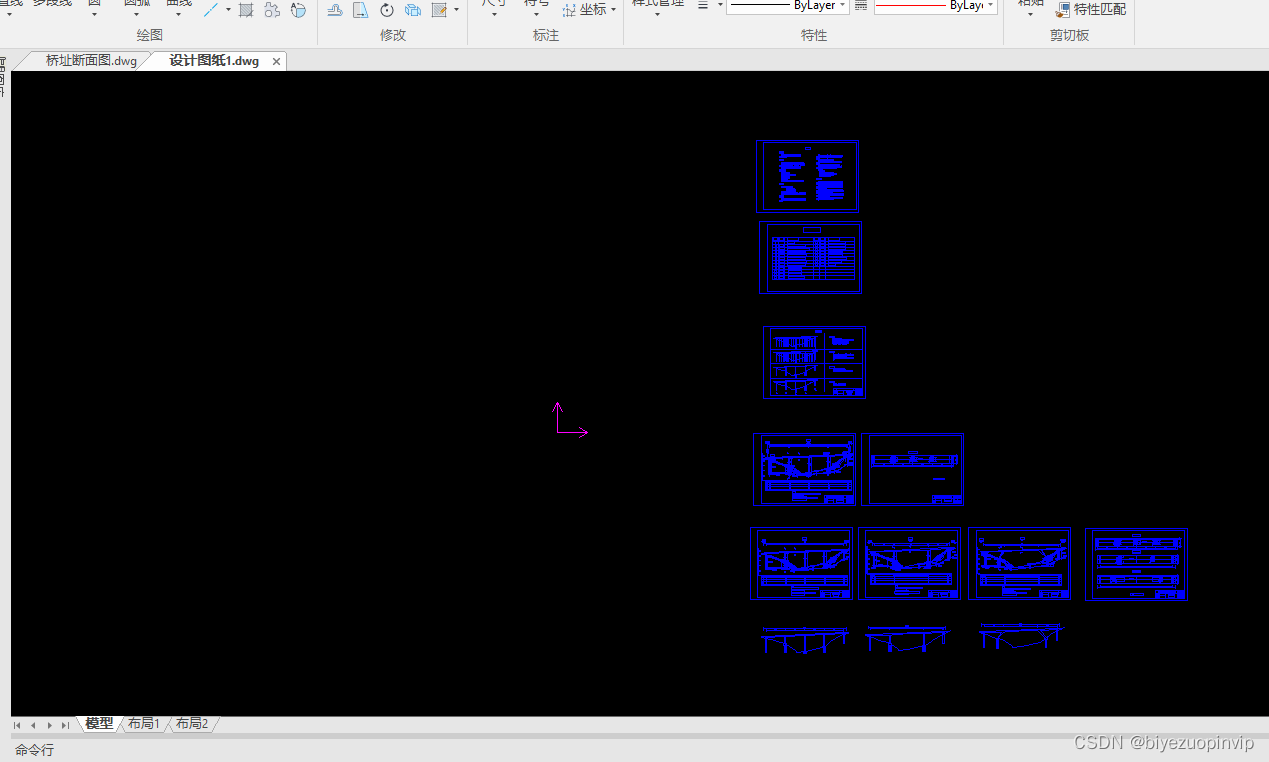

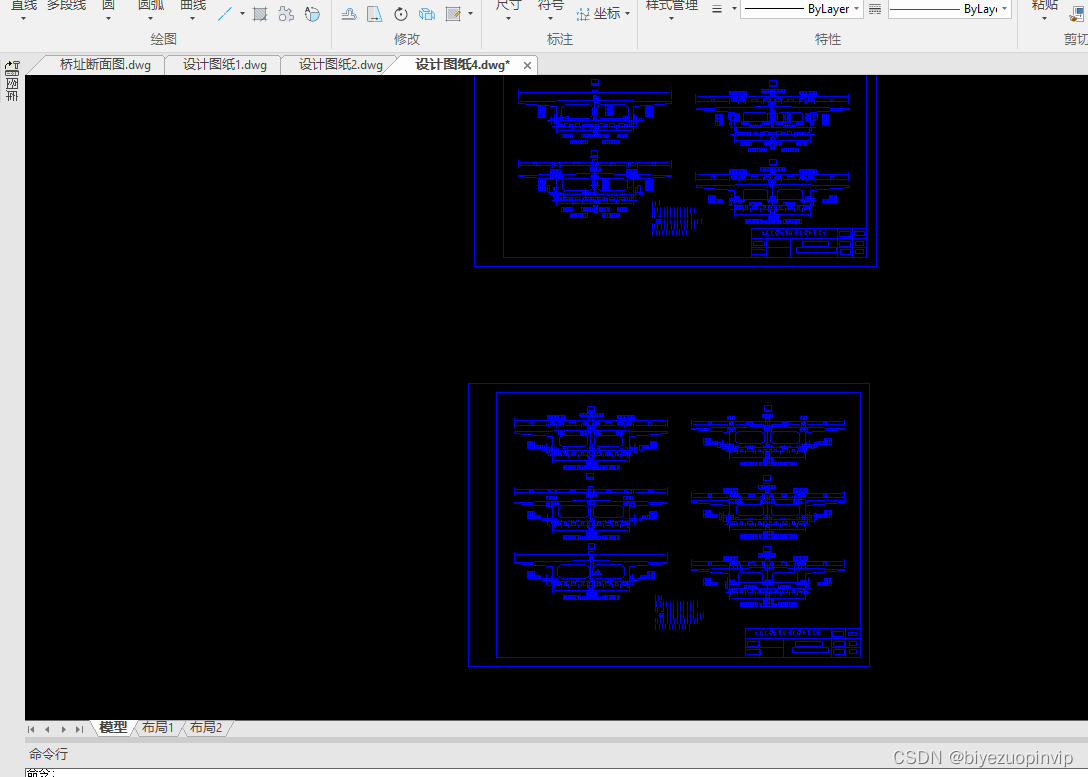

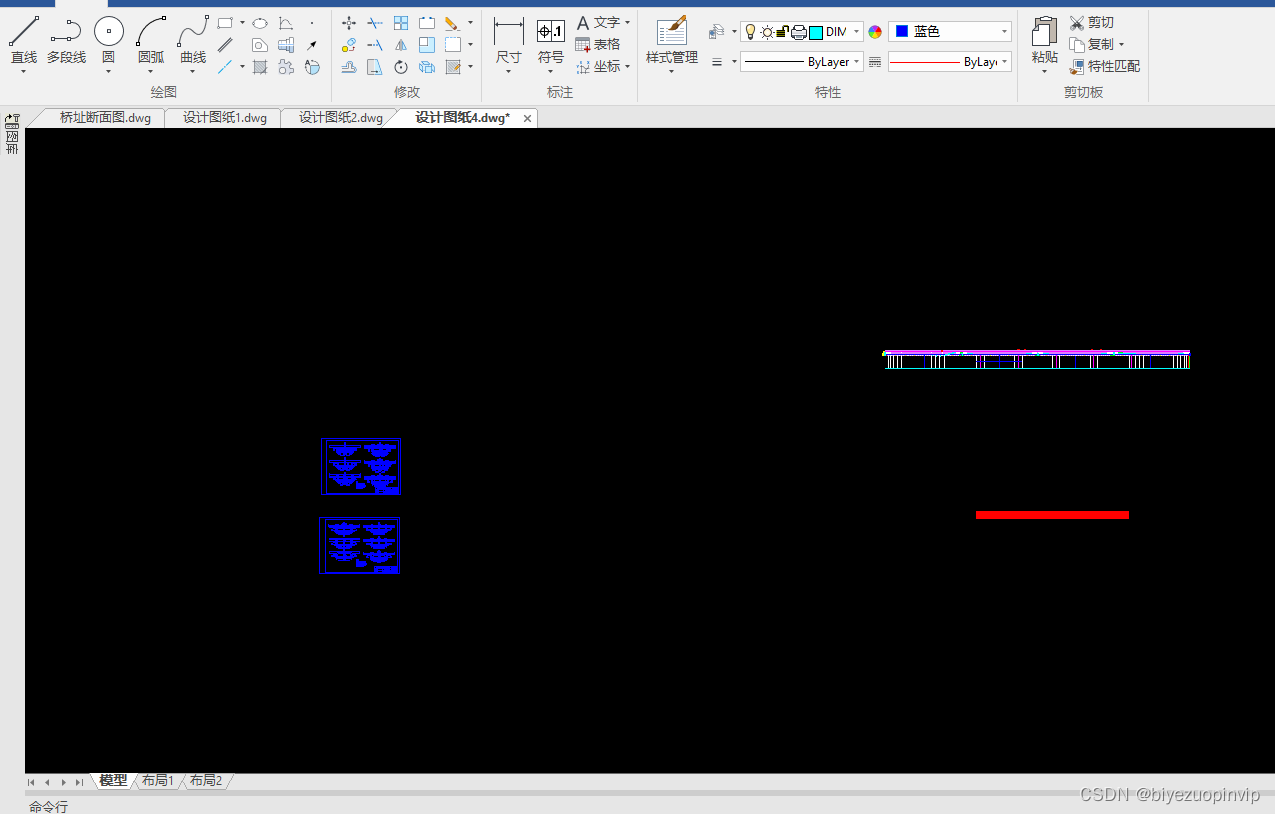

（7）计算机绘图，主要图纸如下：
①设计总说明和全桥工程数量总表
②桥型布置图
③主梁轮廓尺寸及钢筋布置图
④桥墩轮廓尺寸及钢筋布置图
⑤桥台构造图
⑥施工流程图。
（8）翻译一篇外文资料。
1.3 设计要求
（1）每位学生必须独立按时地完成规定内容。
（2）设计上交成果：设计任务书、指导书，设计说明书、计算书及外文翻译，设计图纸等。
（3） 图纸一律采用A3图，原则上不准加长，特殊情况下按210mm的倍数加长。桥型布置图可以手画，其他图纸一律计算机出图。
