基于PLC的智能楼宇消防控制系统设计

目录
第1章 引言 1
1.1 课题背景目的和意义 1
1.2 国内外现状及发展趋势 1
1.3 研究主要内容 1
第2章 总体设计 3
2.1 控制要求 3
2.2 控制方案 3
第3章 硬件设计 5
3.1 PLC选择 5
3.2 主电路设计 5
3.3 控制电路设计 7
3.4 PLC输入和输出分配 9

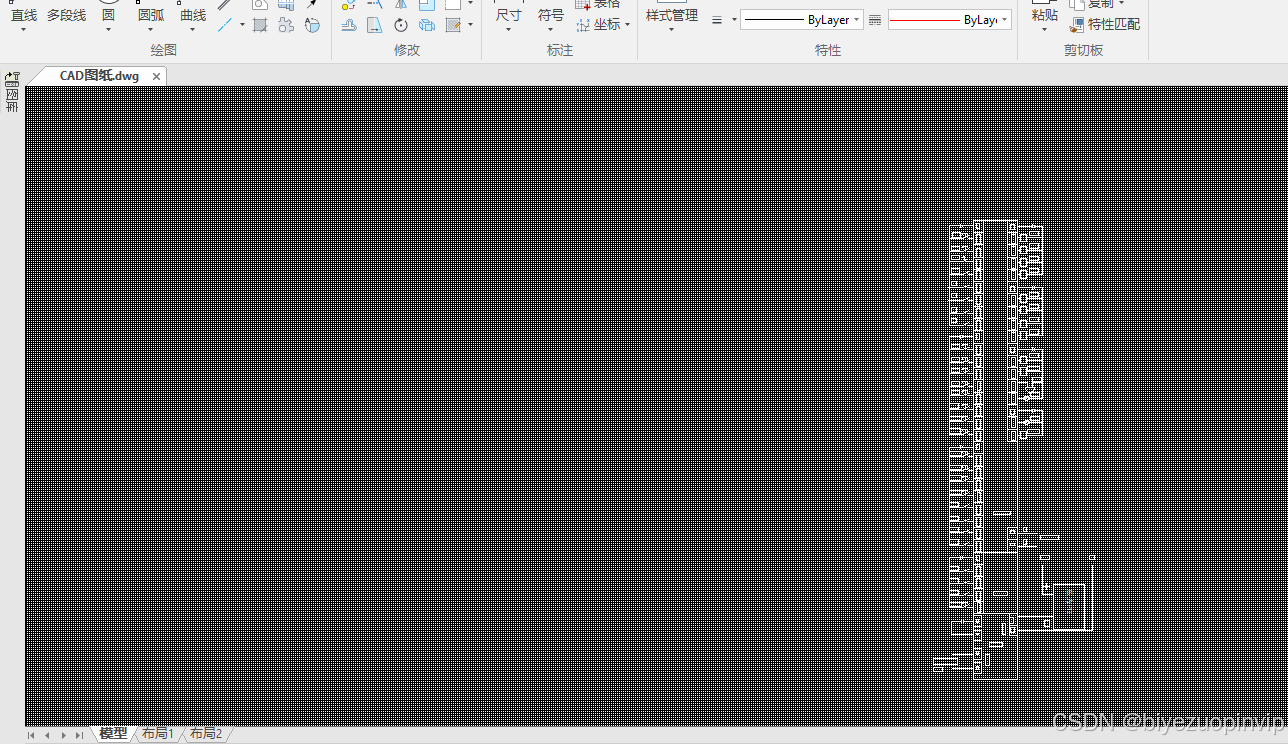

3.5 PLC输入和输出接线图 10
第4章 软件设计 12
4.1 内部使用地址 12
4.2 控制程序流程图 14
4.3 程序结构设计 16

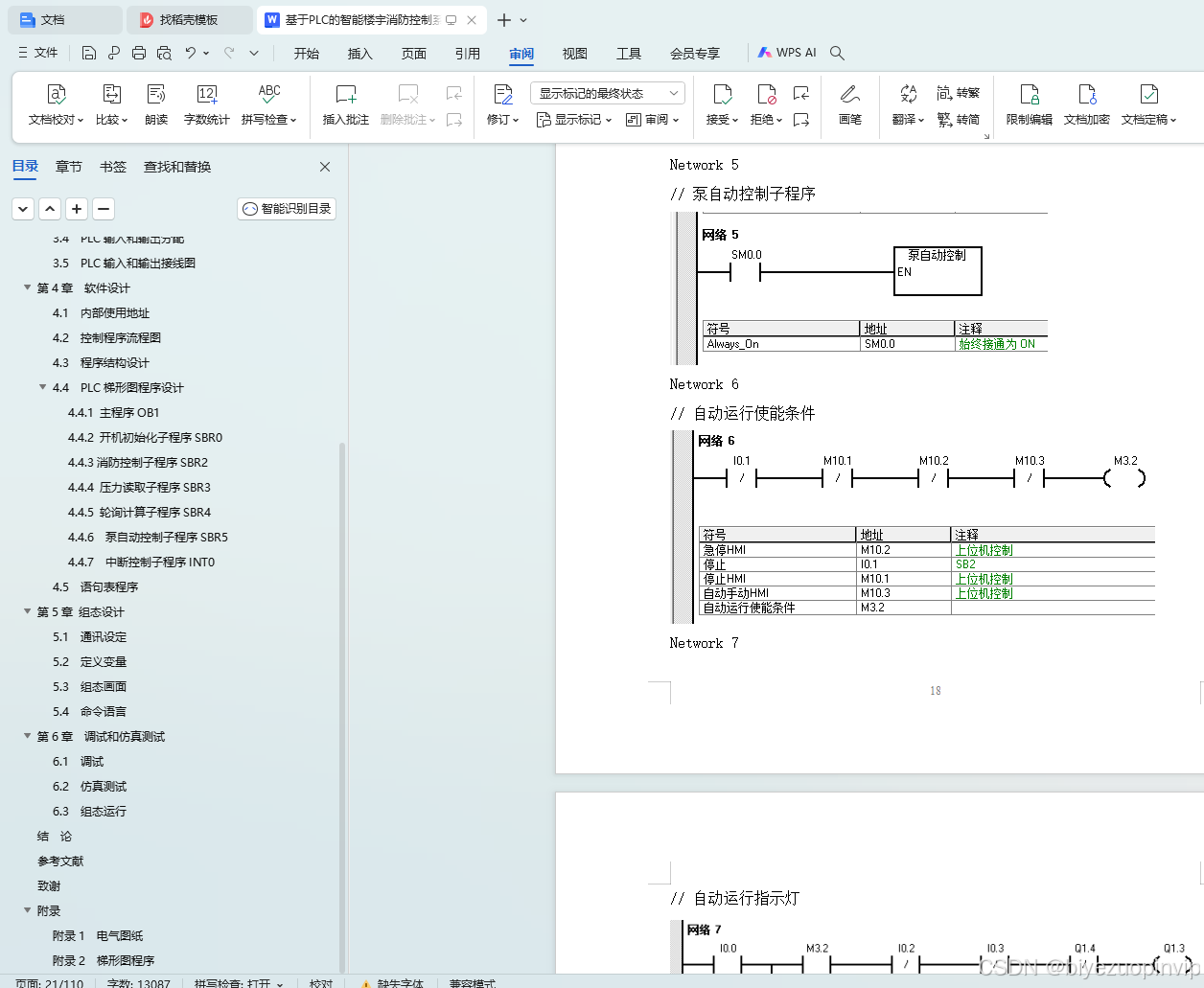

4.4 PLC梯形图程序设计 17
4.4.1 主程序OB1 17
4.4.2 开机初始化子程序SBR0 20
4.4.3消防控制子程序SBR2 24
4.4.4 压力读取子程序SBR3 29
4.4.5 轮询计算子程序SBR4 30

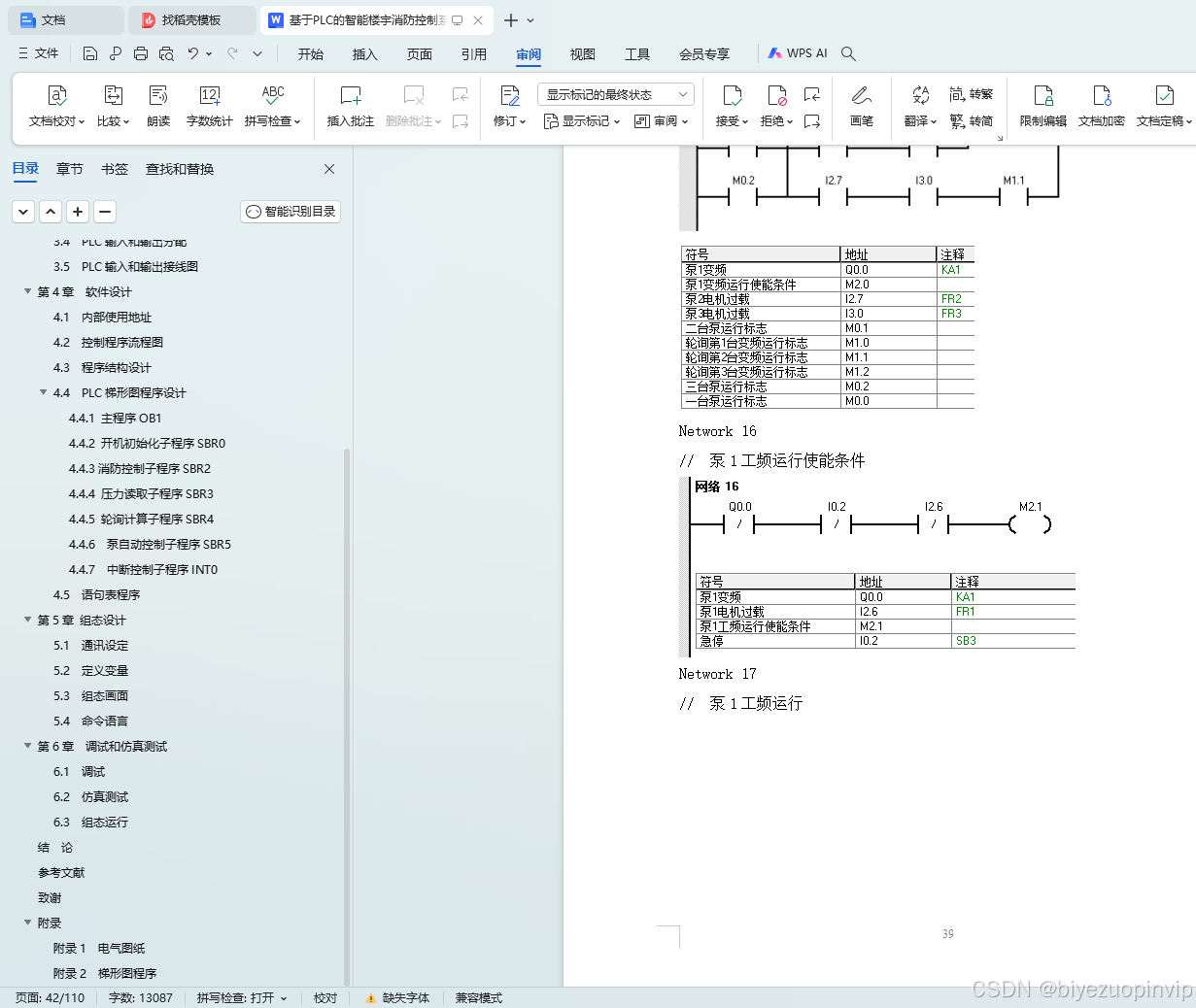

4.4.6 泵自动控制子程序SBR5 32
4.4.7 中断控制子程序INT0 45

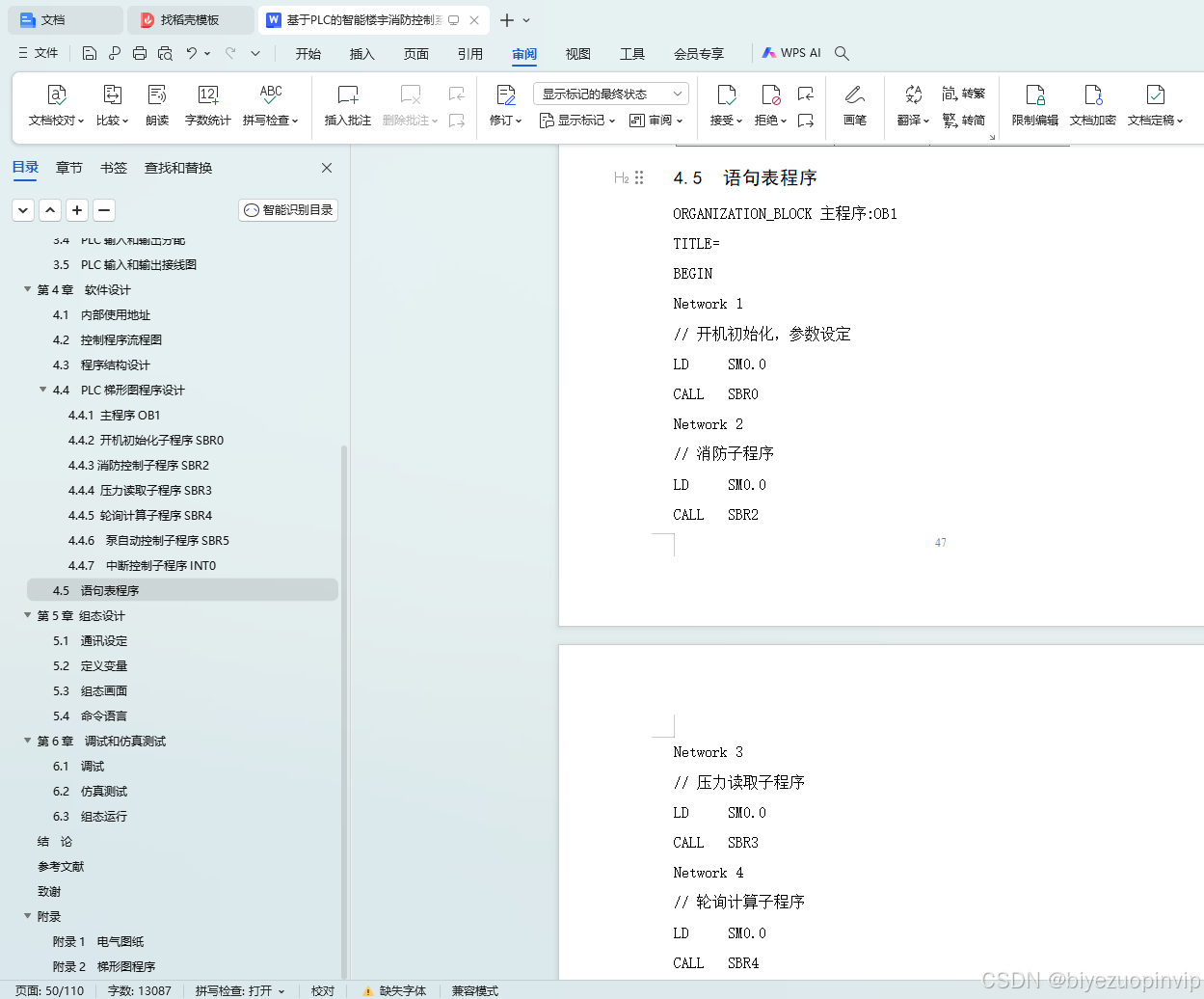

4.5 语句表程序 47
第5章 组态设计 68

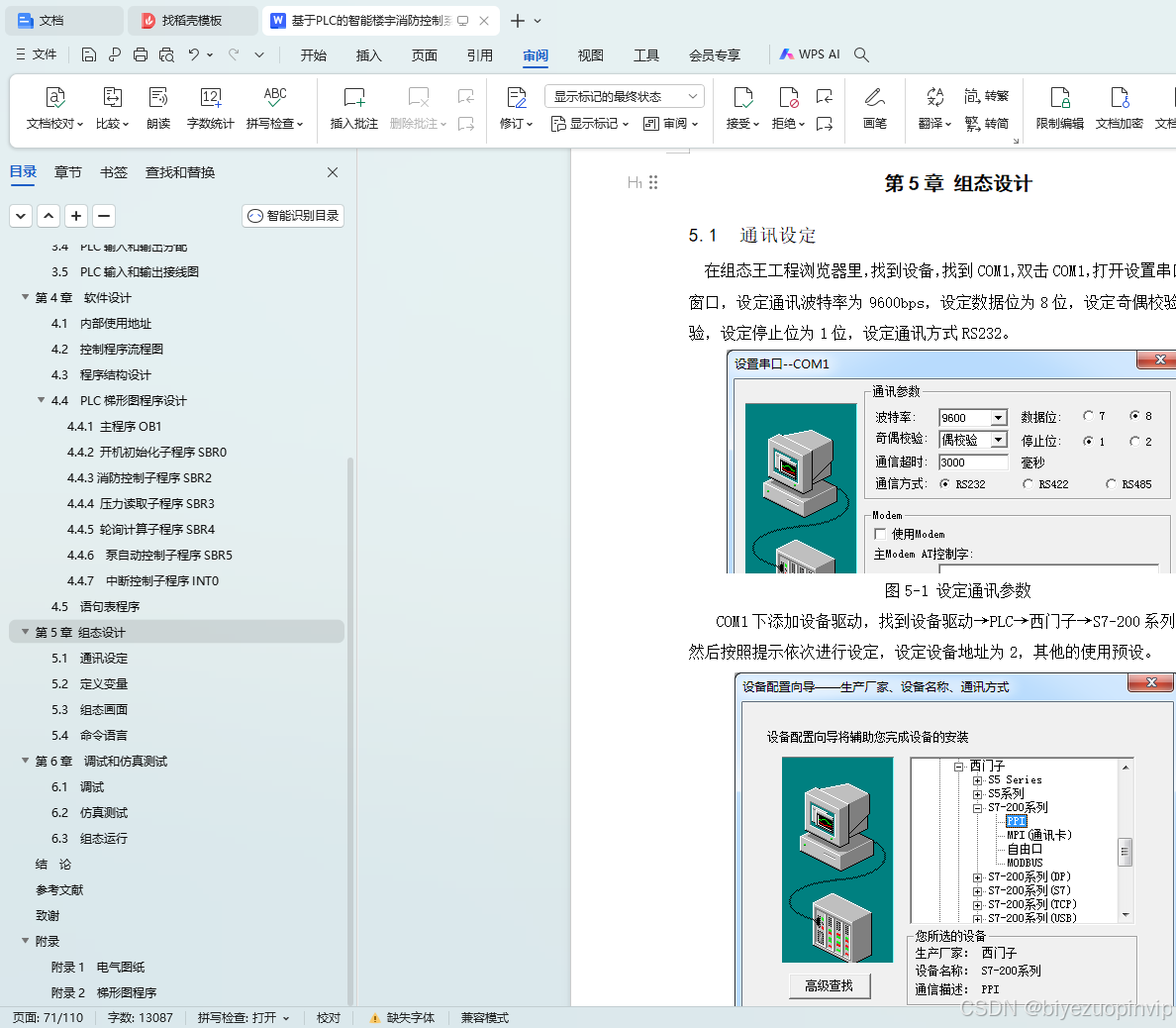

5.1 通讯设定 68
5.2 定义变量 69

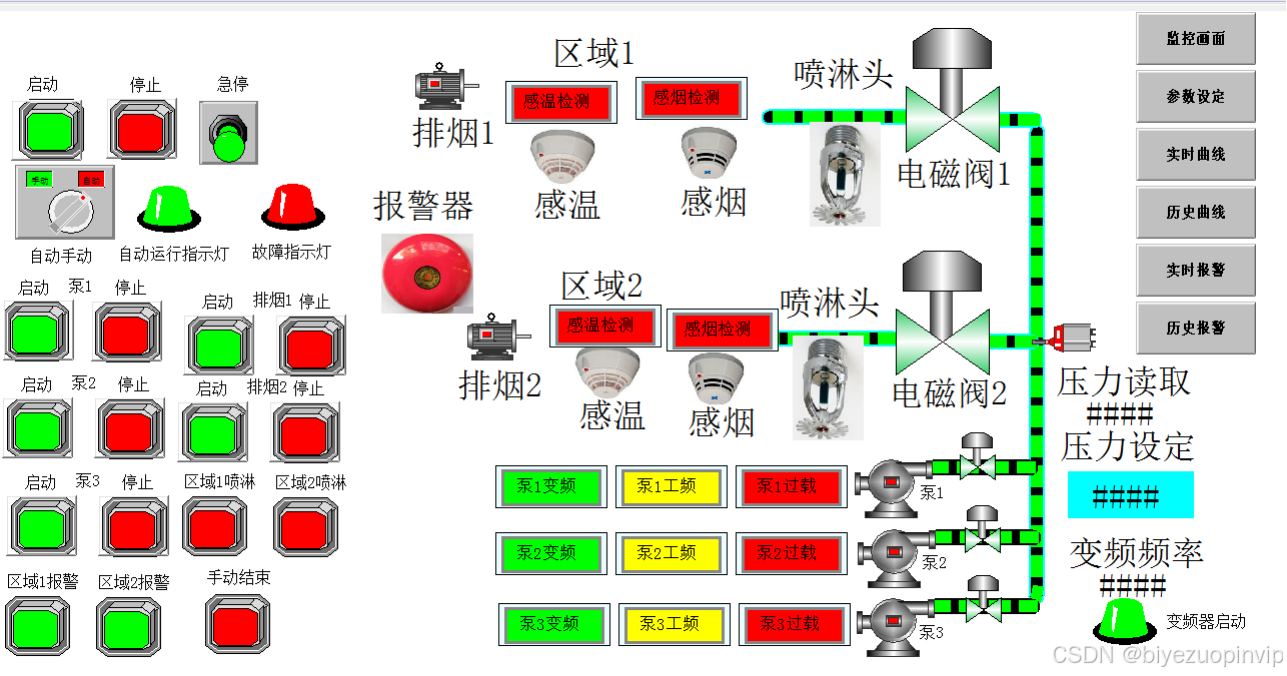

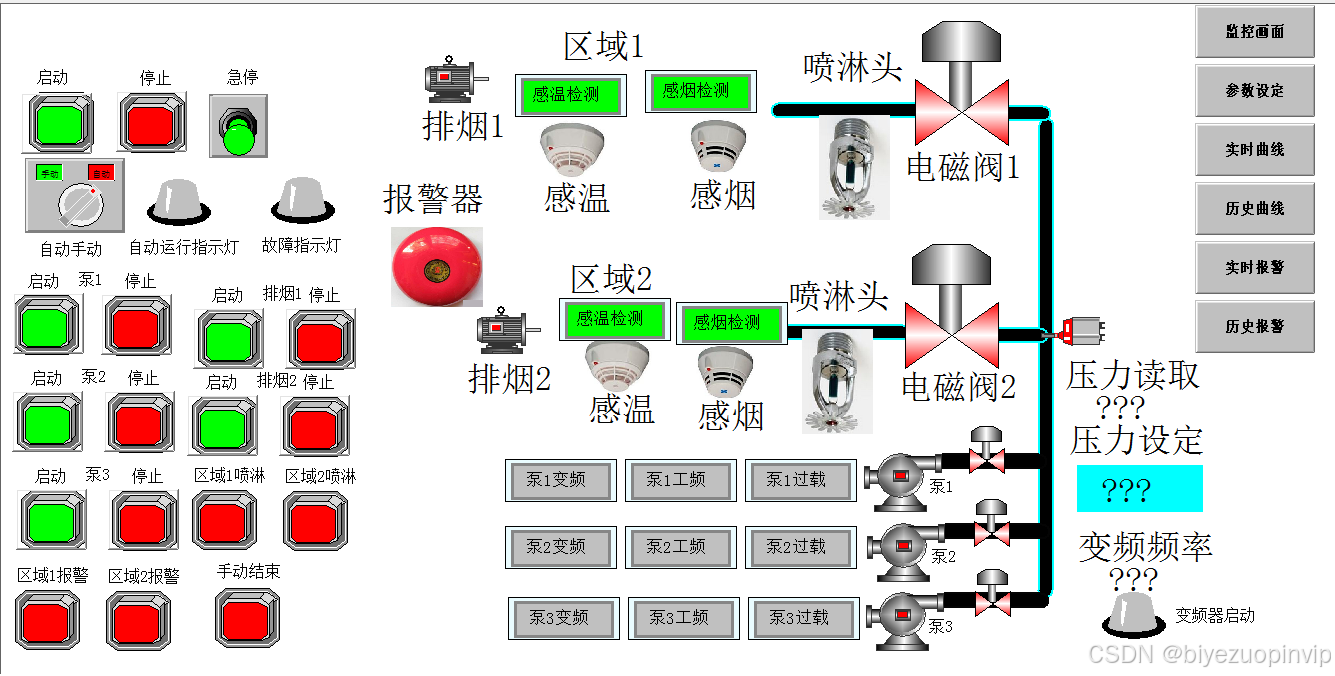

5.3 组态画面 70

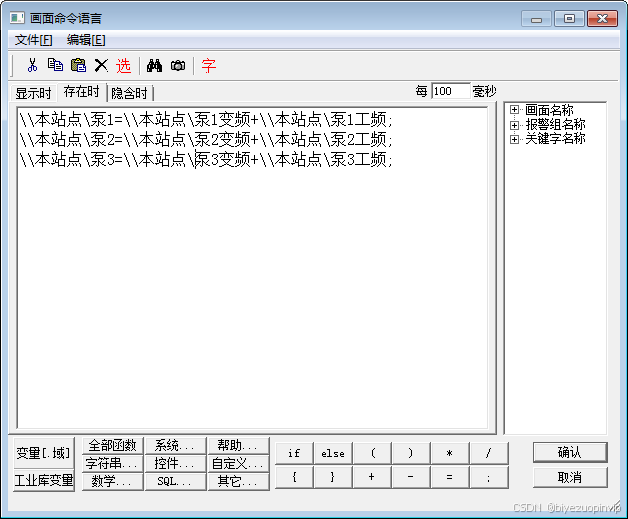

5.4 命令语言 73
第6章 调试和仿真测试 75
6.1 调试 75

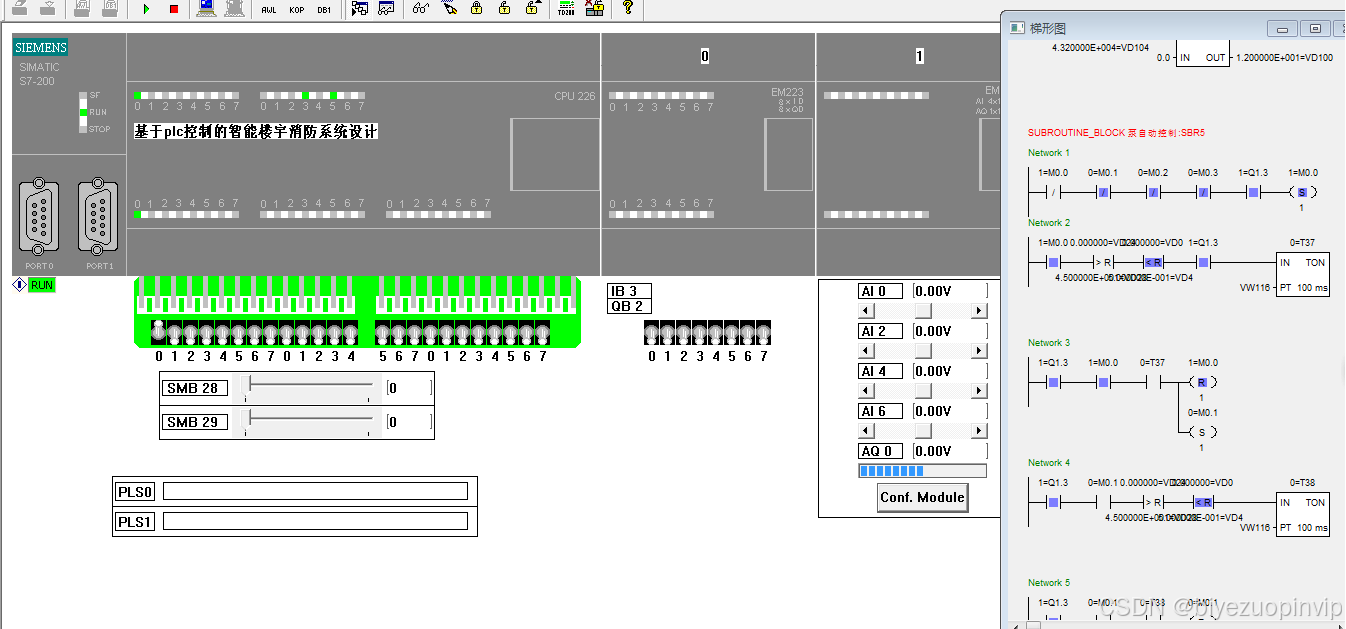

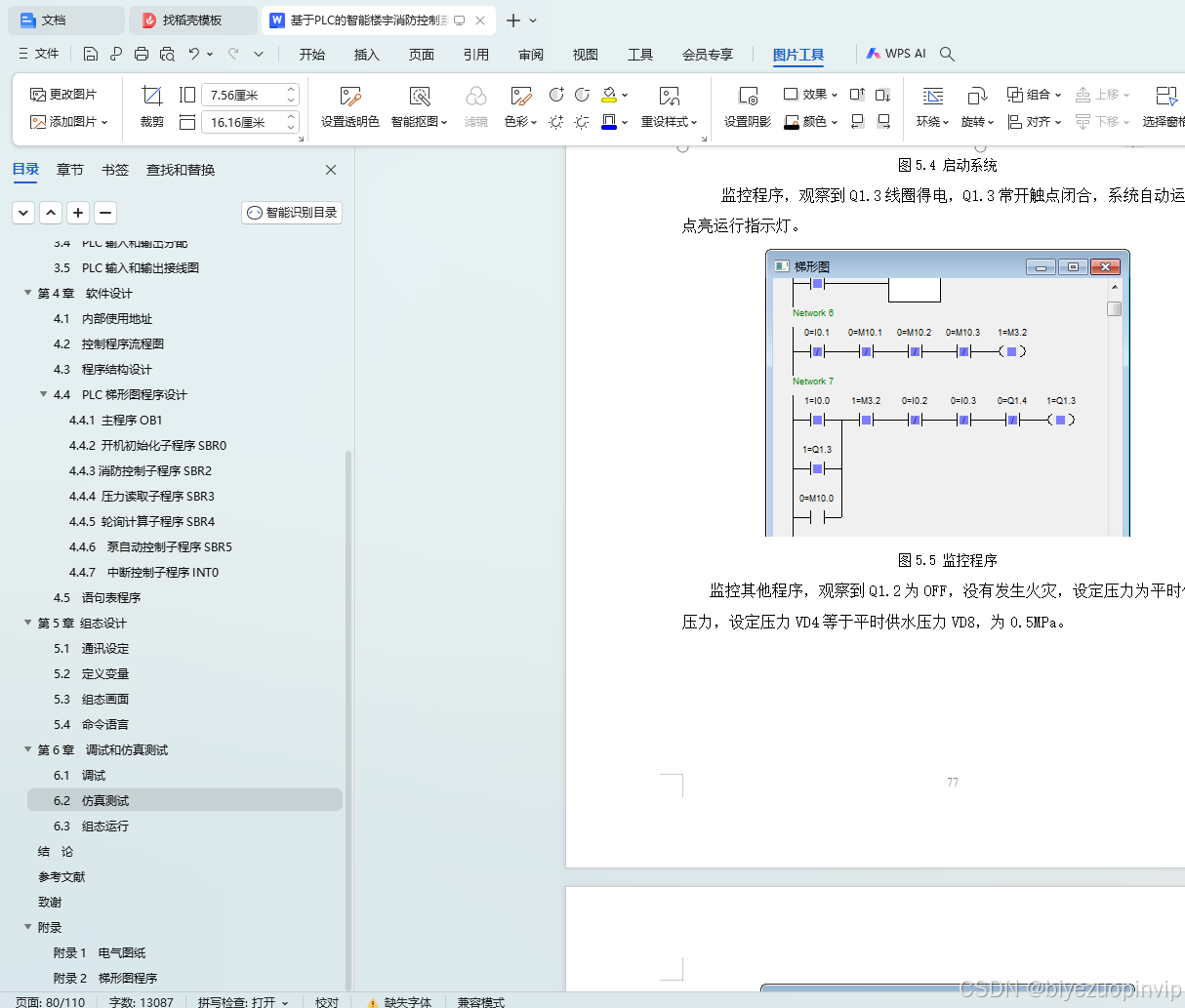

6.2 仿真测试 75

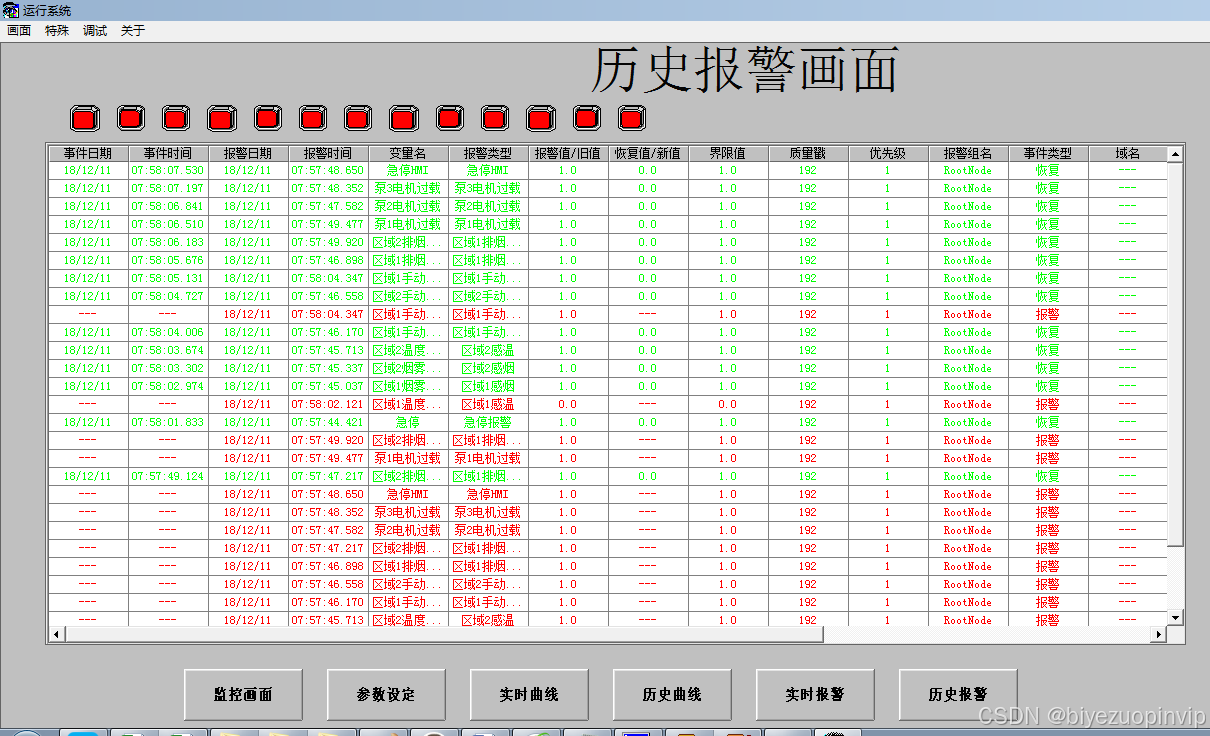

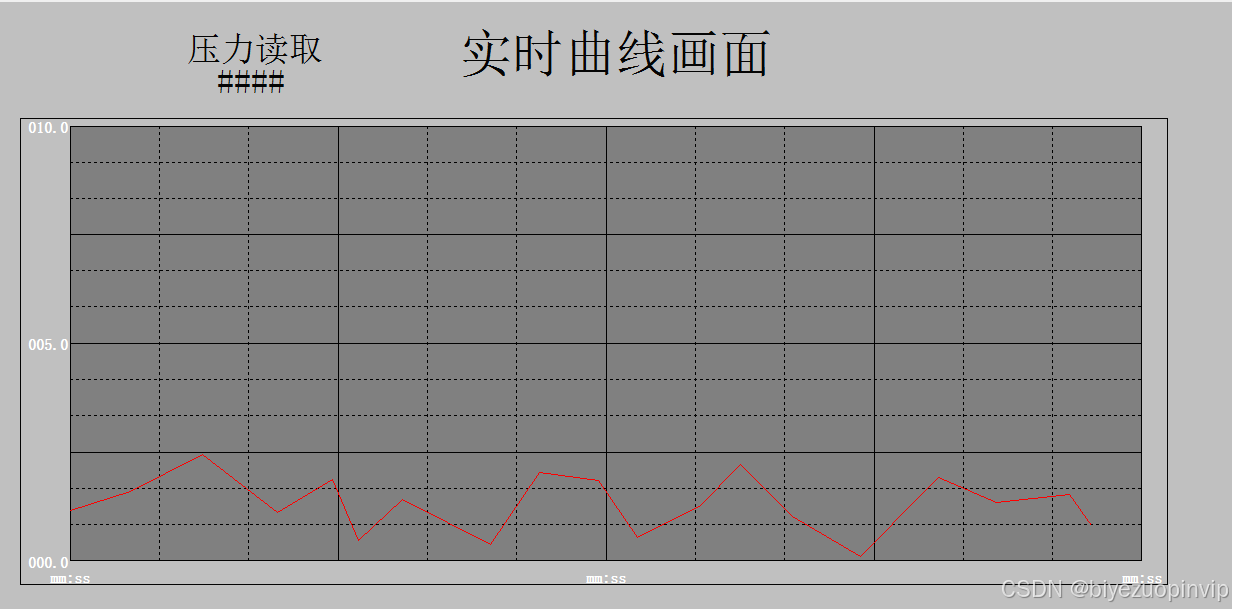

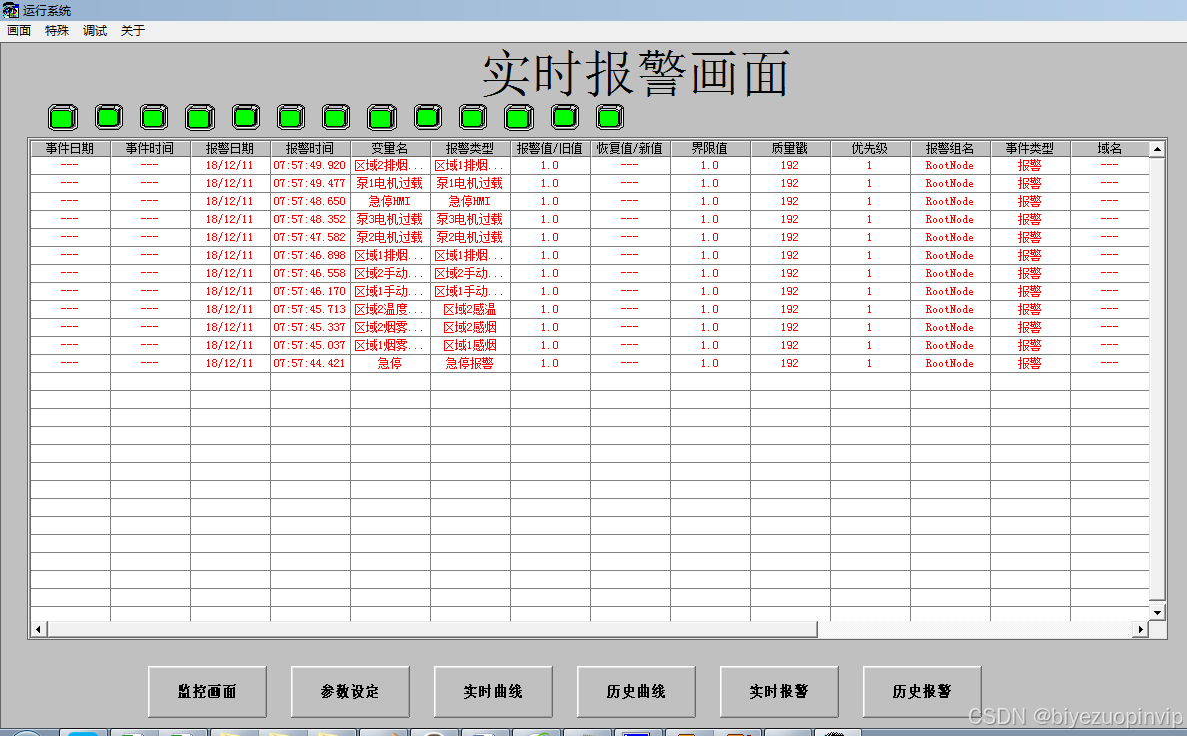

6.3 组态运行 82

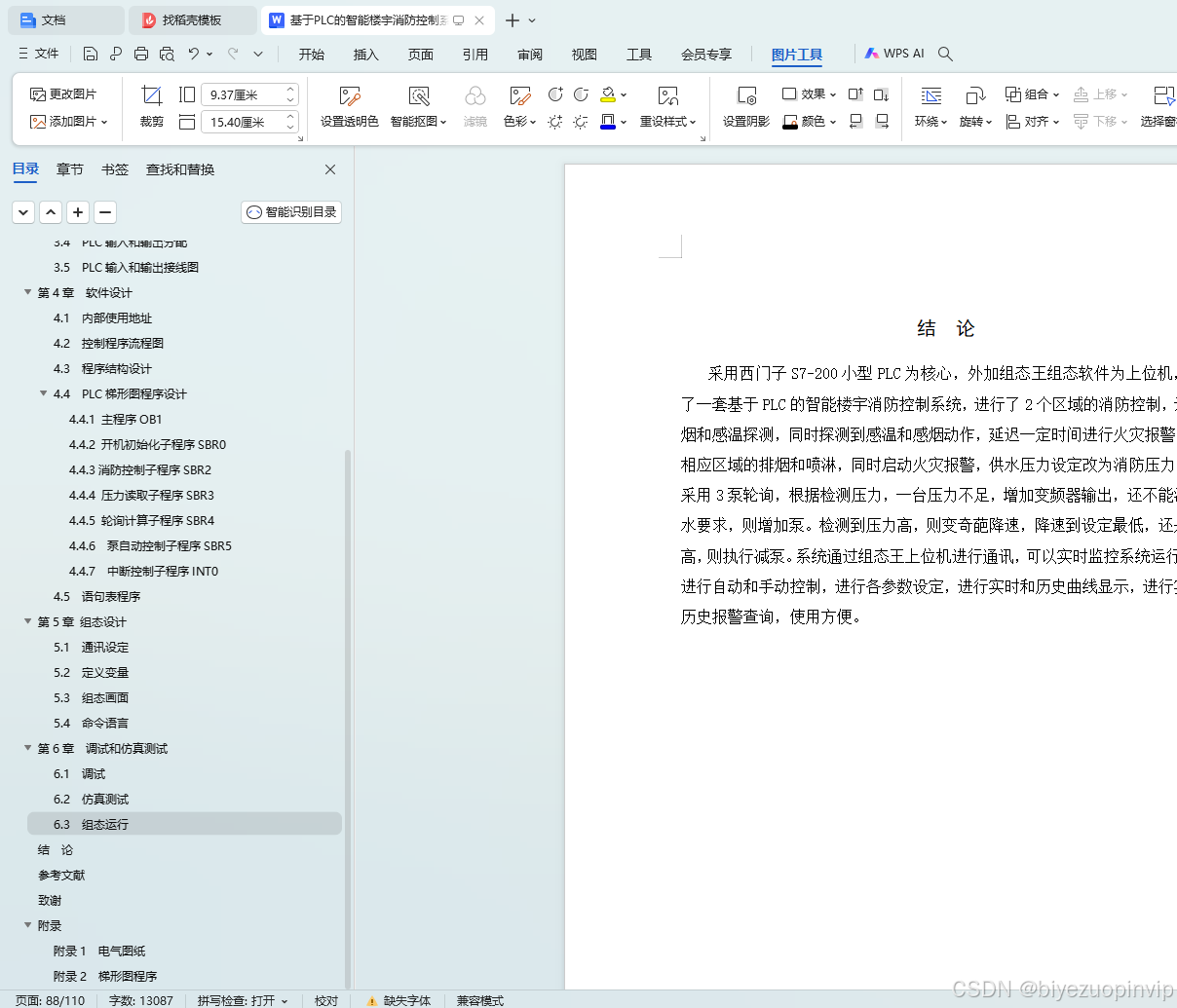

结 论 86
参考文献 87
致谢 88
附录 89

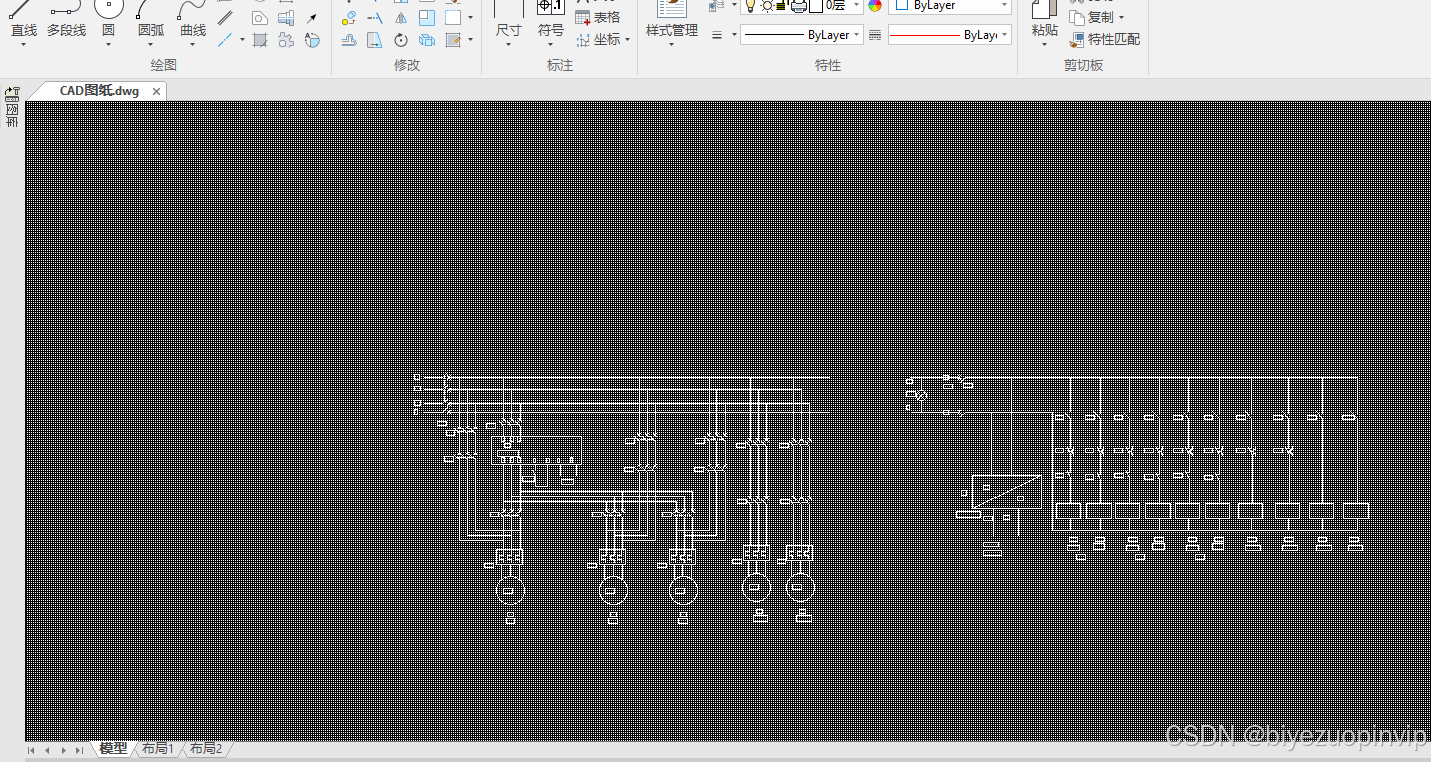

附录1 电气图纸 89
附录2 梯形图程序 90
1.3 研究主要内容

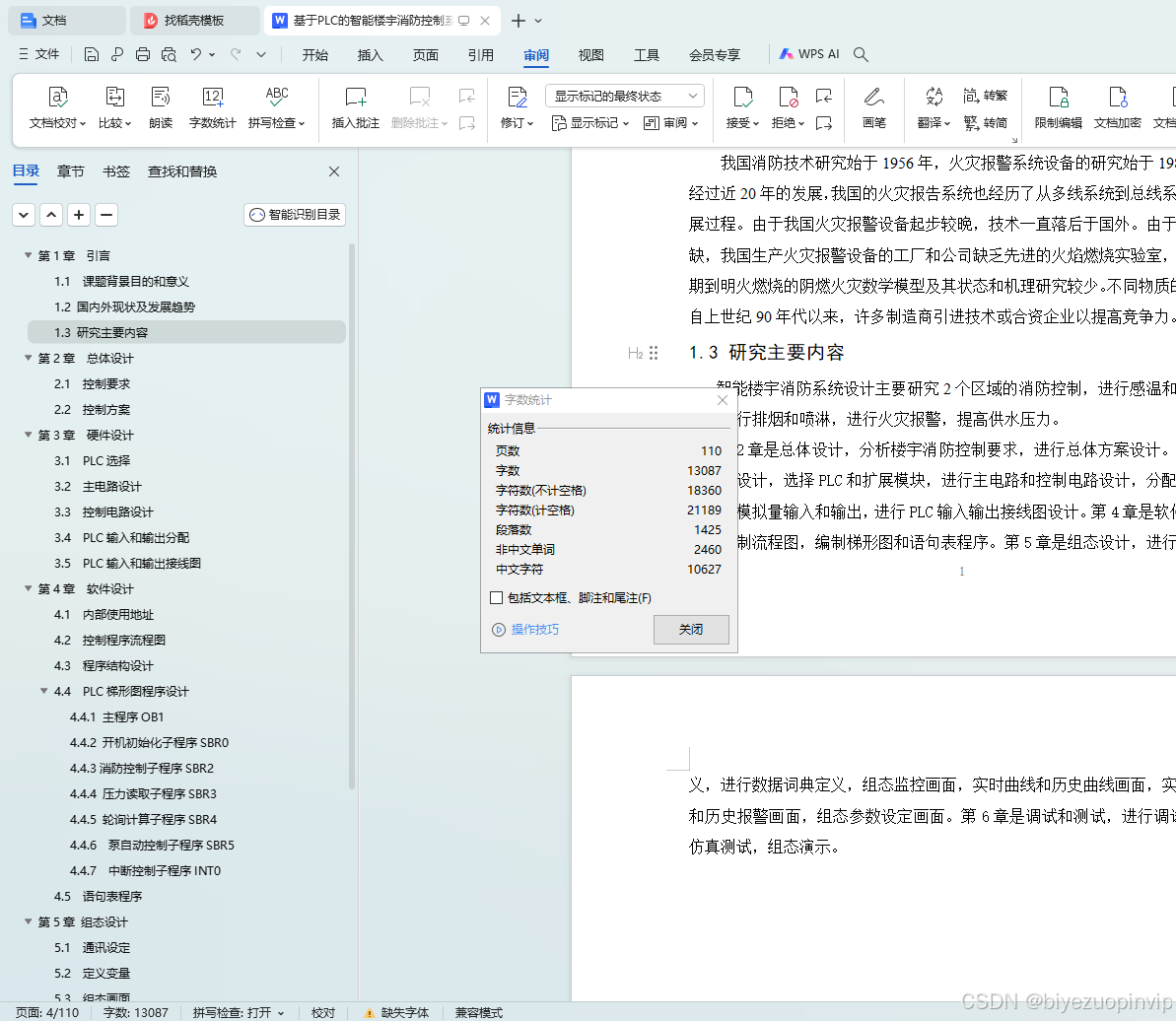

智能楼宇消防系统设计主要研究2个区域的消防控制，进行感温和感烟探测，进行排烟和喷淋，进行火灾报警，提高供水压力。

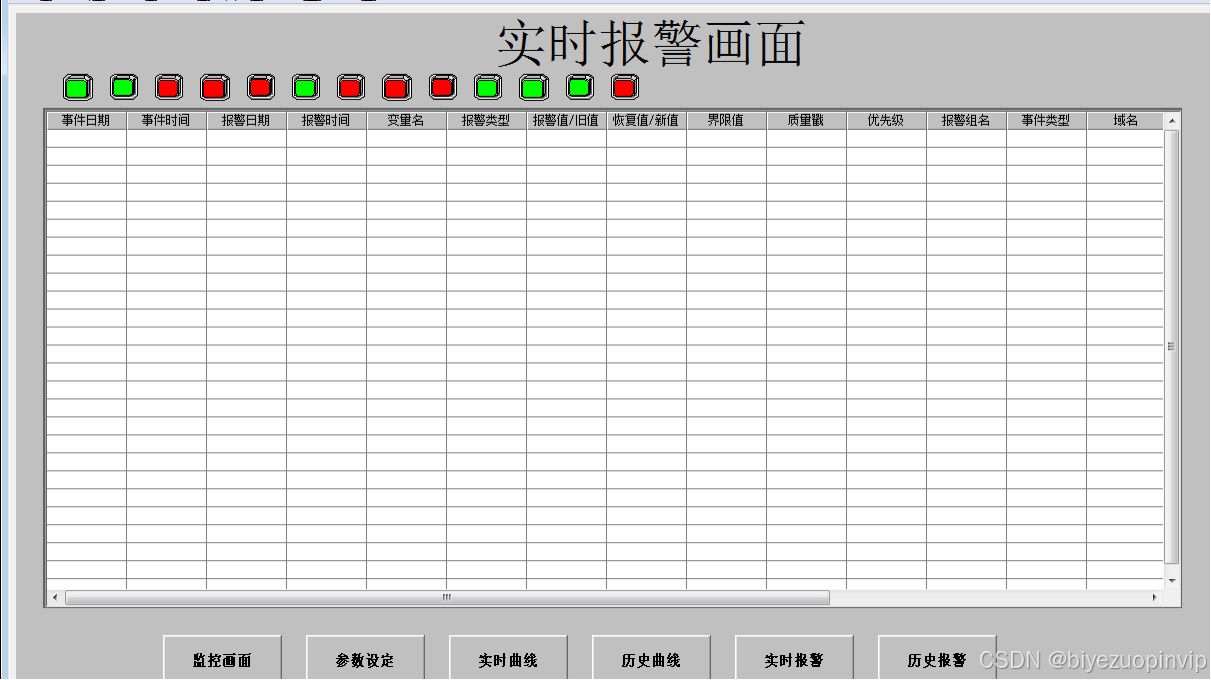

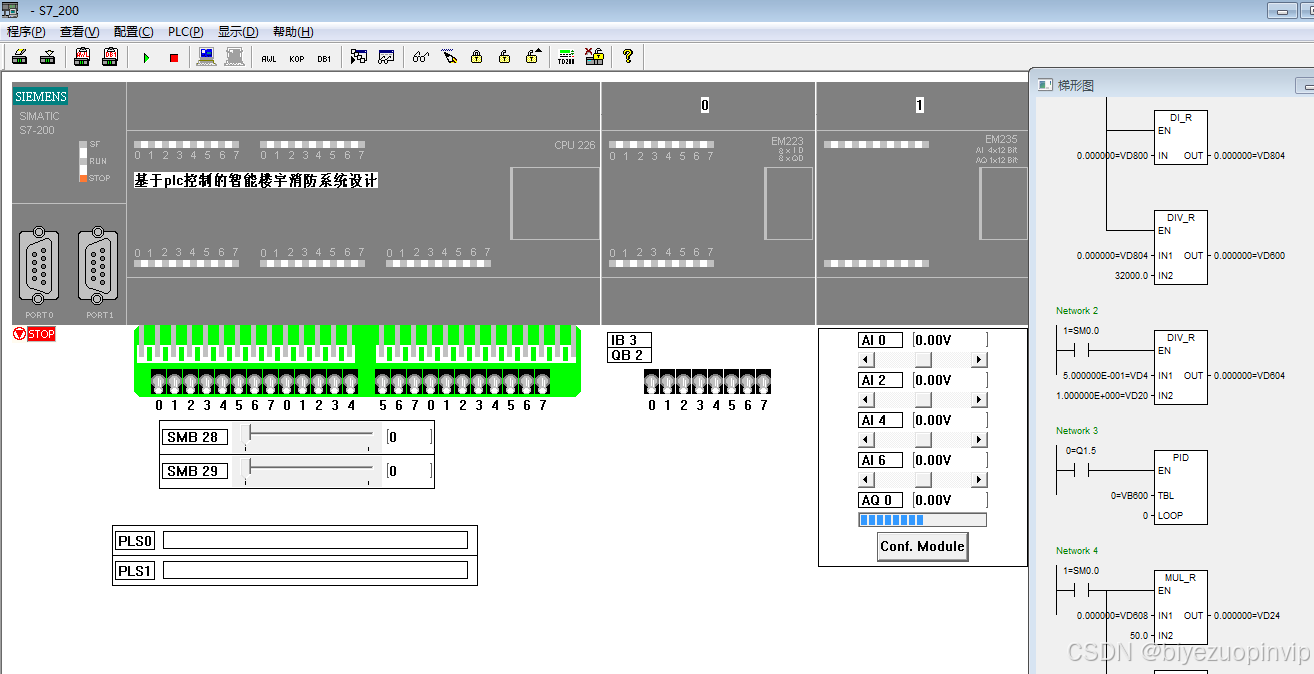

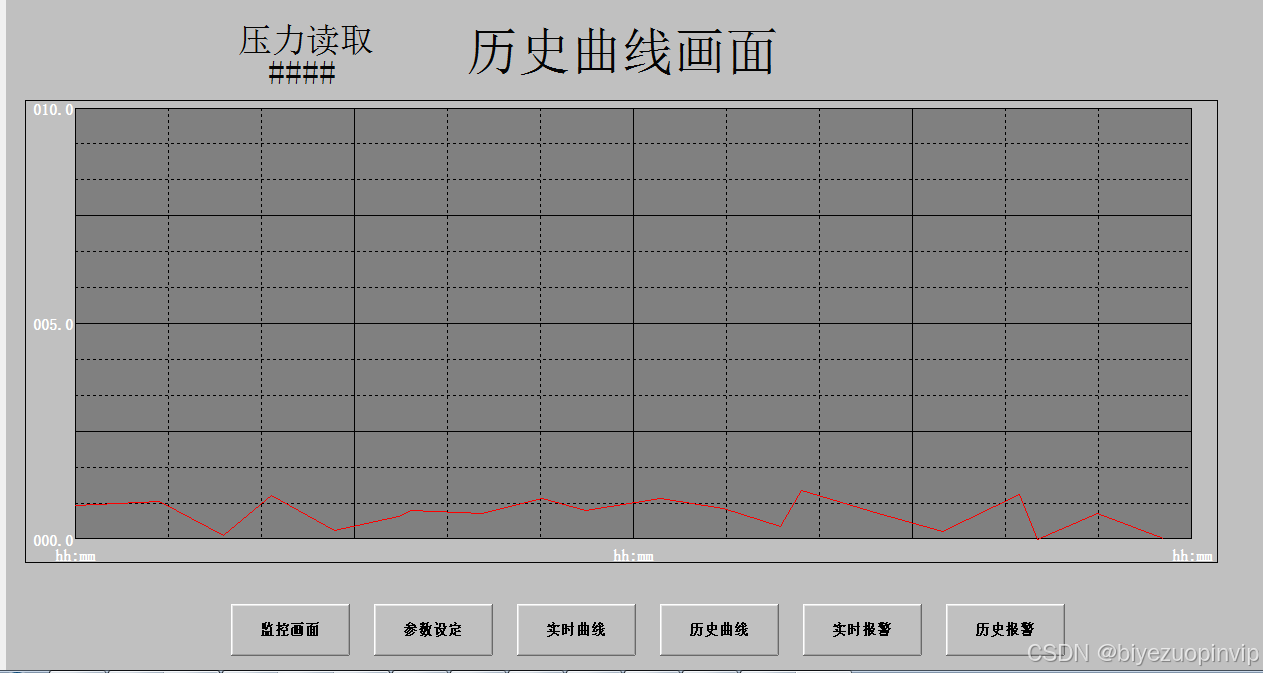

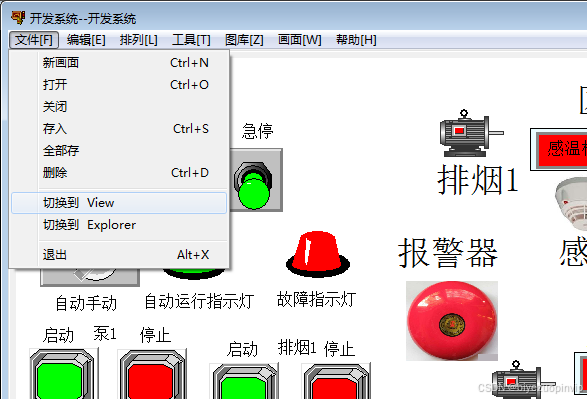

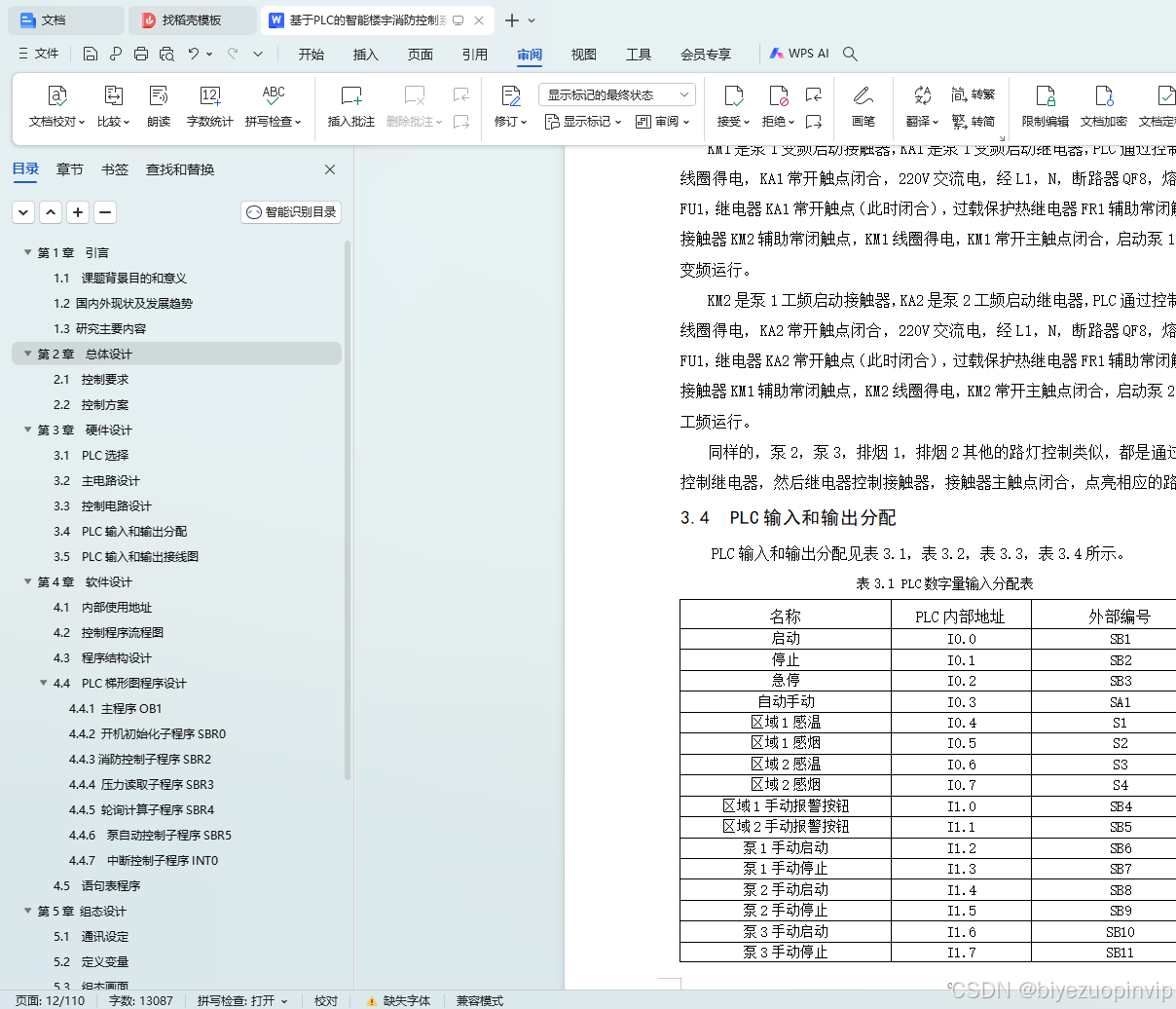

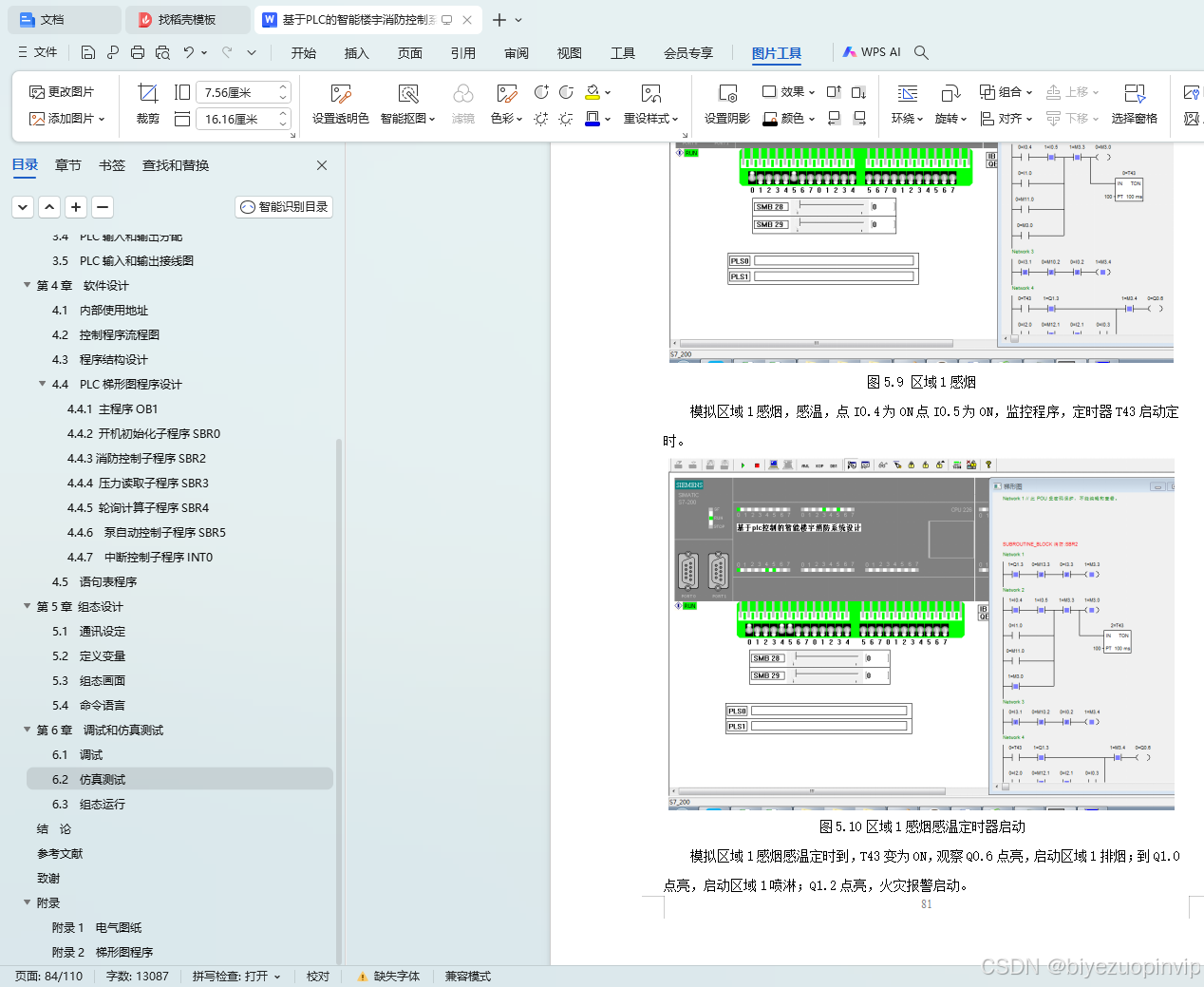

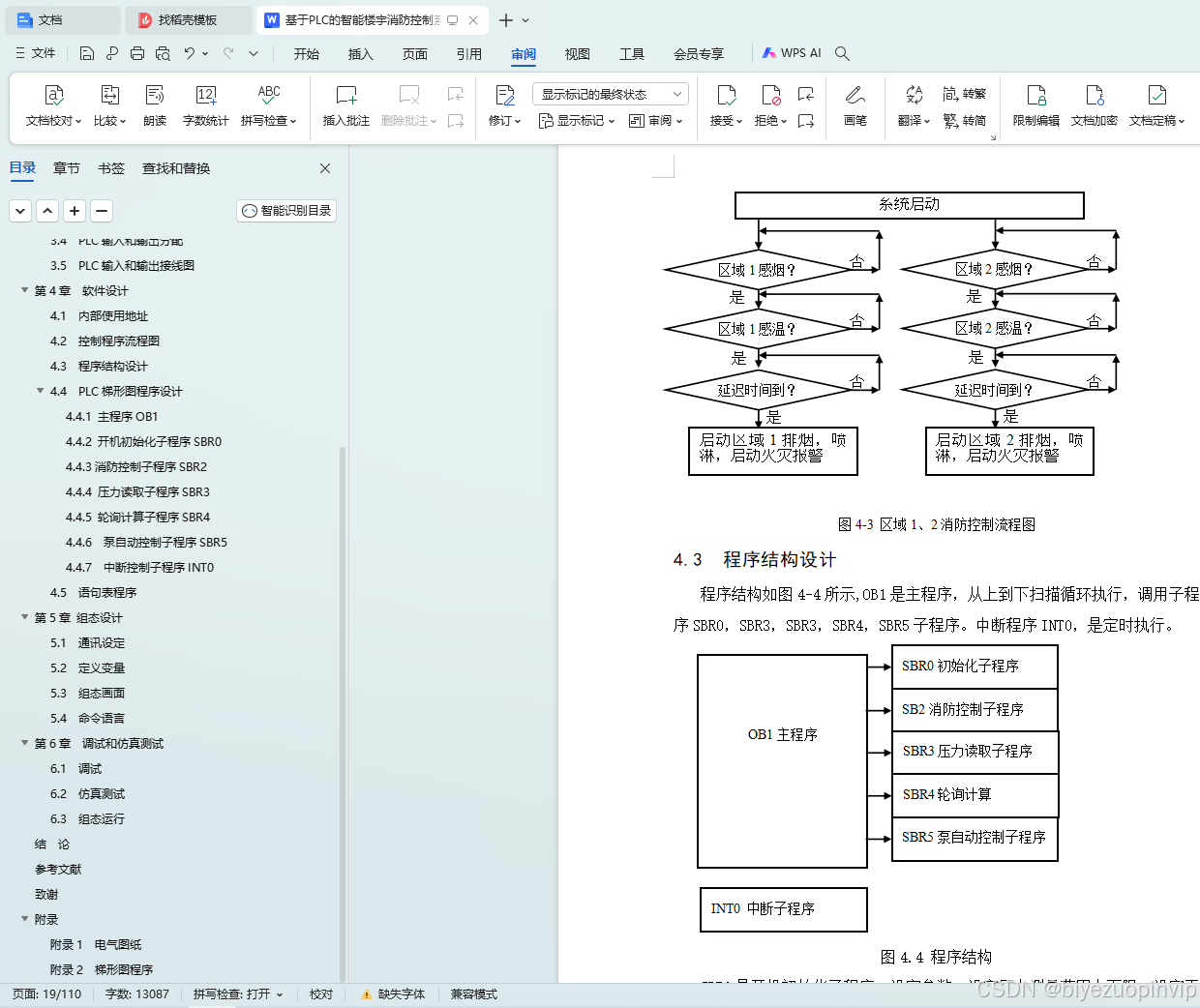

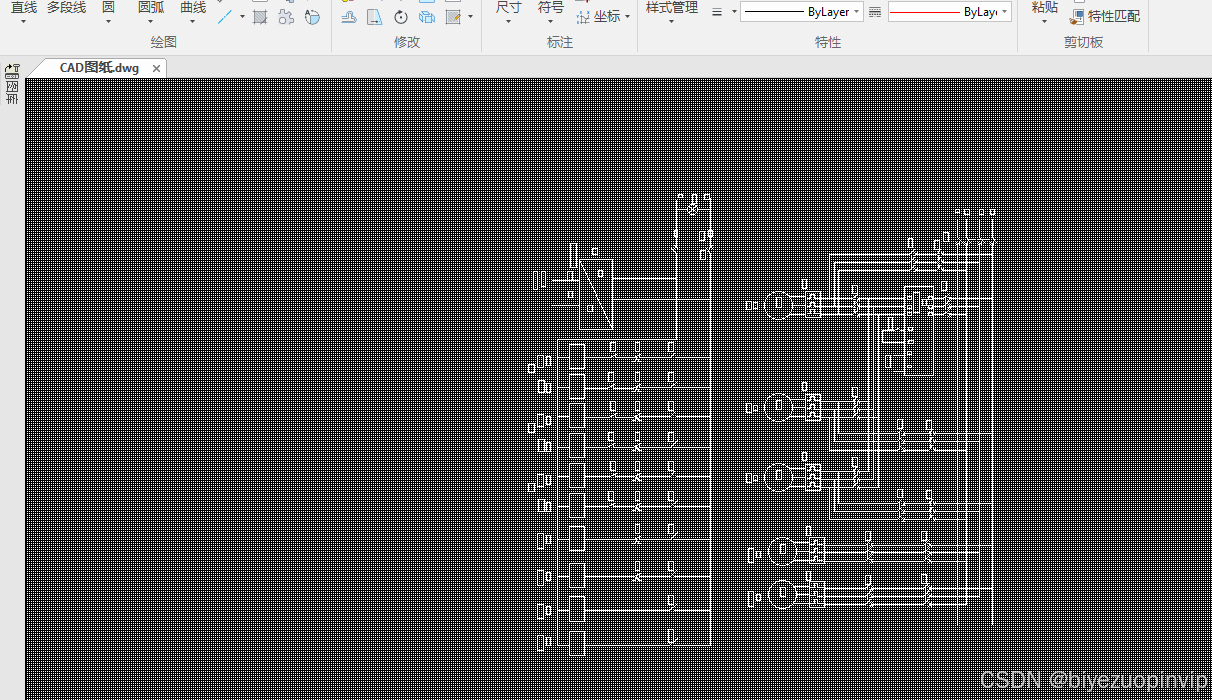

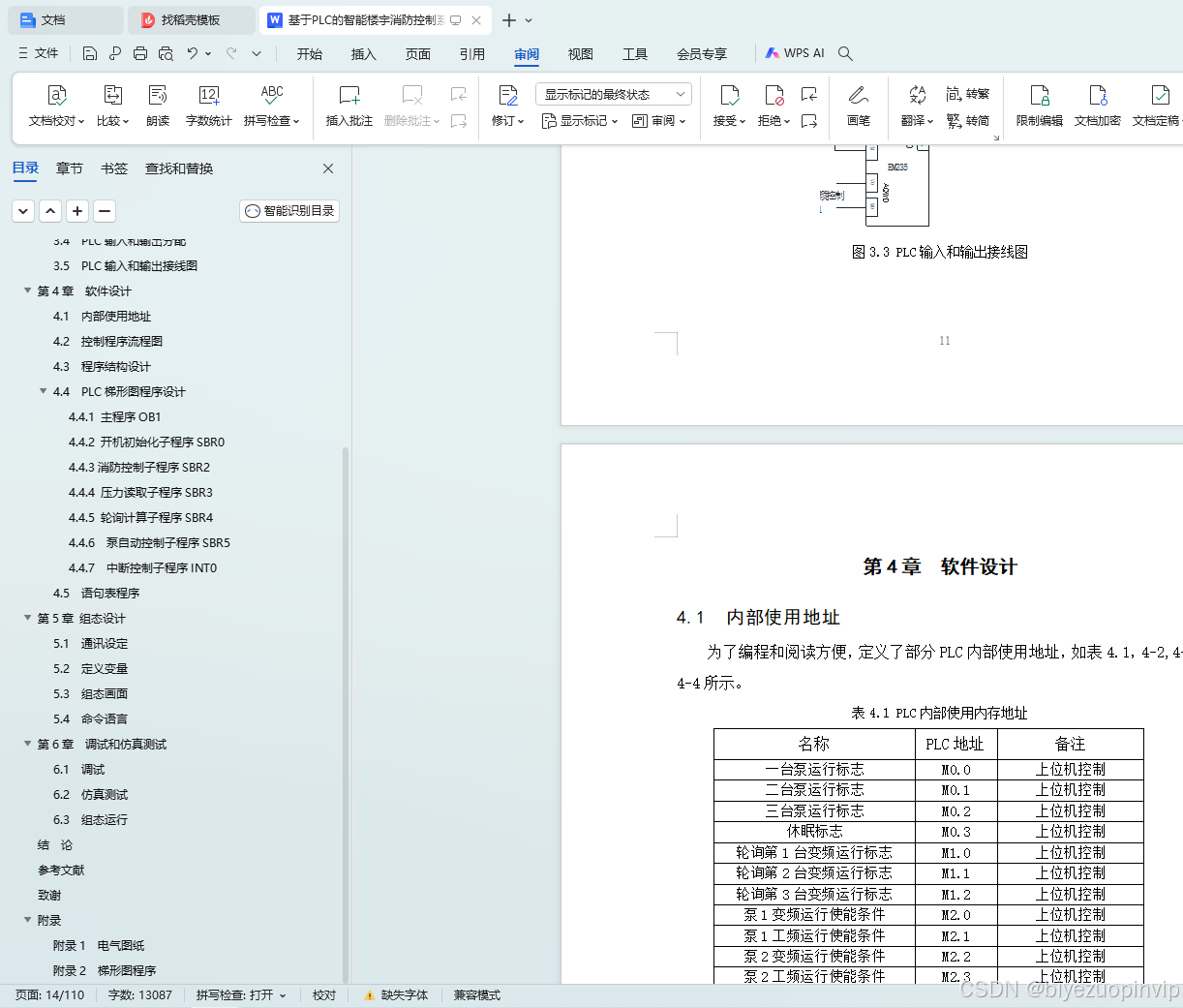

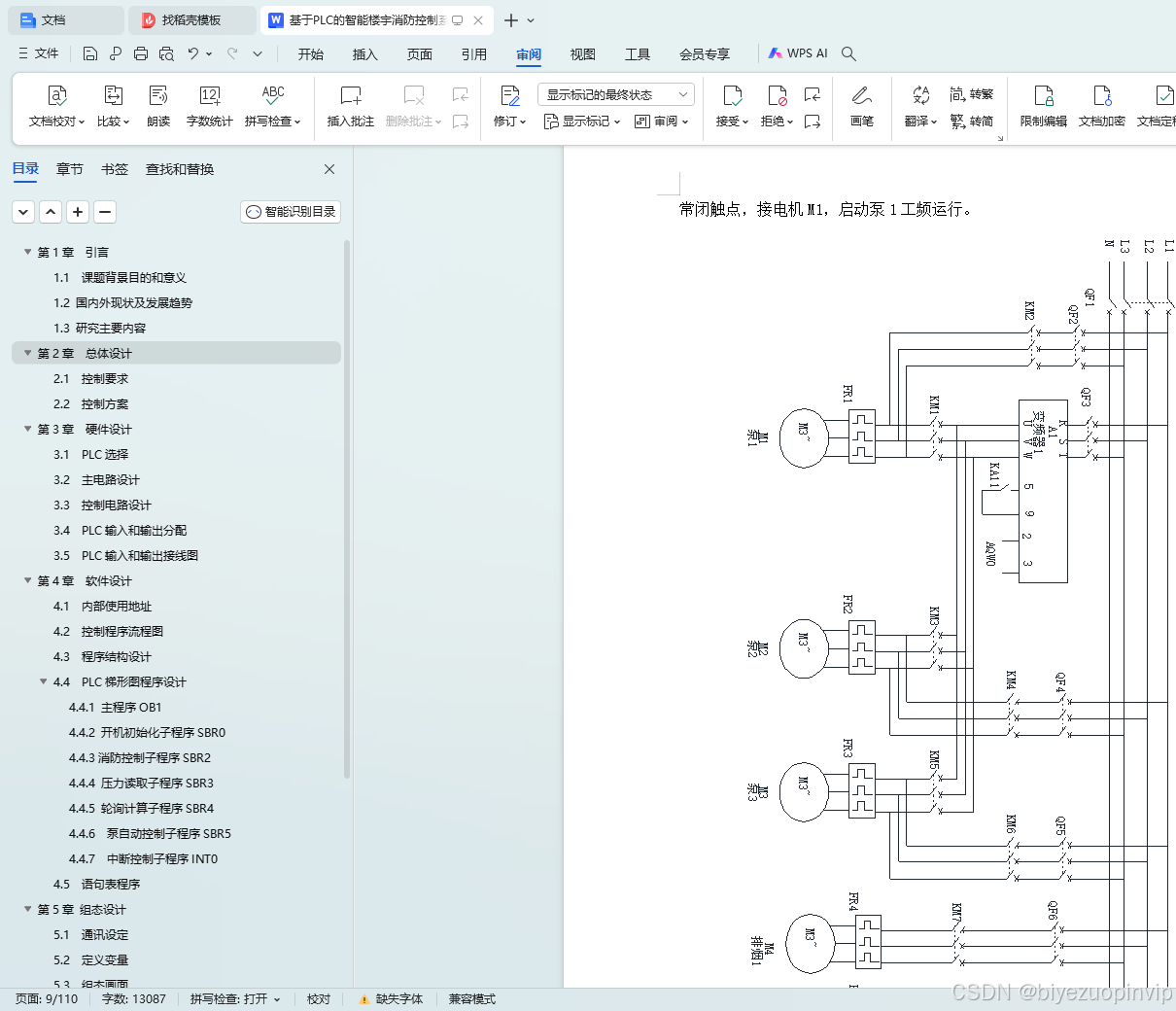

第2章是总体设计，分析楼宇消防控制要求，进行总体方案设计。第3章是硬件设计，选择PLC和扩展模块，进行主电路和控制电路设计，分配PLC数字量和模拟量输入和输出，进行PLC输入输出接线图设计。第4章是软件设计，编写控制流程图，编制梯形图和语句表程序。第5章是组态设计，进行通讯定义，进行数据词典定义，组态监控画面，实时曲线和历史曲线画面，实时报警和历史报警画面，组态参数设定画面。第6章是调试和测试，进行调试，PLC仿真测试，组态演示。

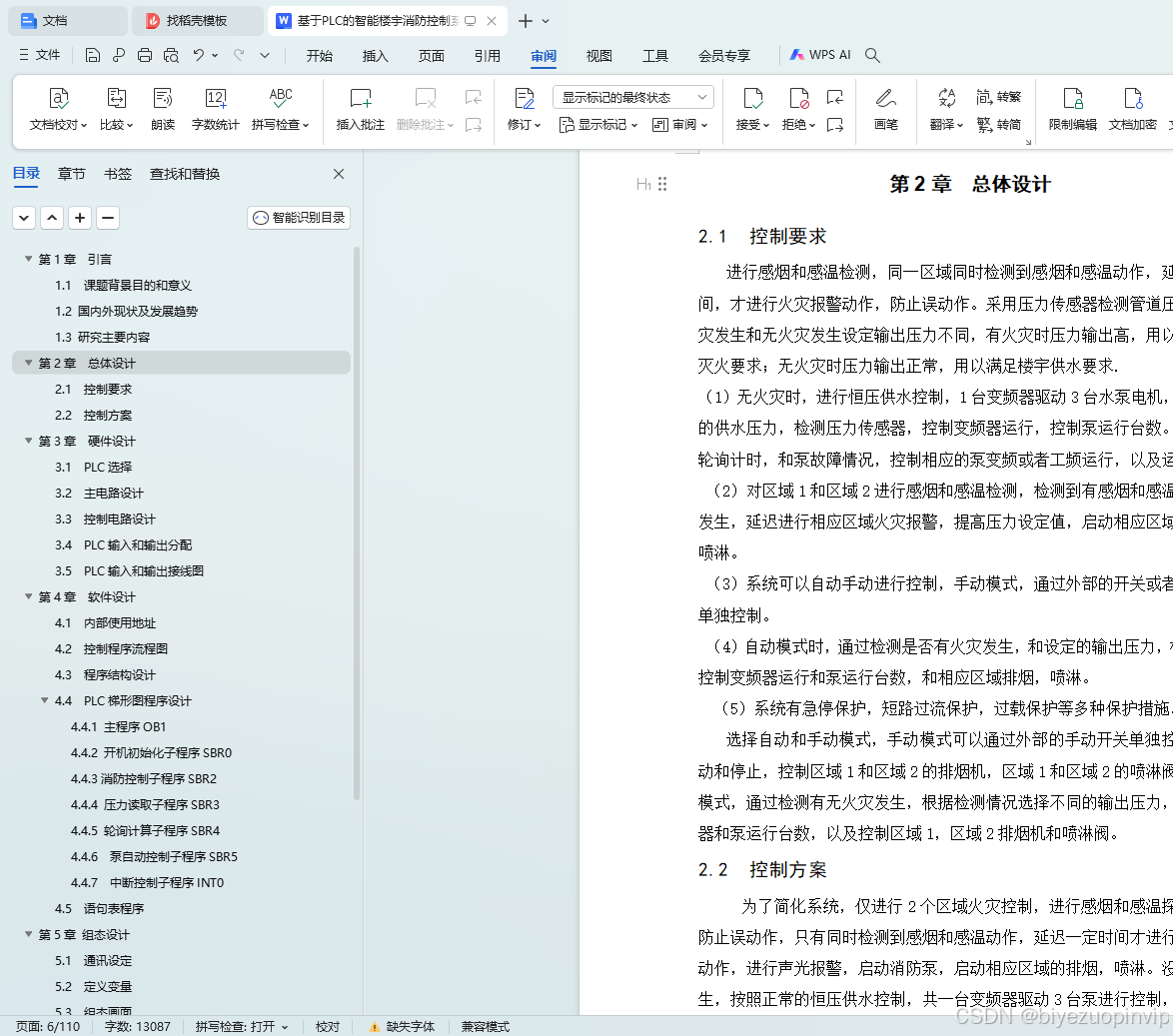

第2章 总体设计
2.1 控制要求
进行感烟和感温检测，同一区域同时检测到感烟和感温动作，延迟一定时间，才进行火灾报警动作，防止误动作。采用压力传感器检测管道压力，有火灾发生和无火灾发生设定输出压力不同，有火灾时压力输出高，用以满足消防灭火要求；无火灾时压力输出正常，用以满足楼宇供水要求.
（1）无火灾时，进行恒压供水控制，1台变频器驱动3台水泵电机，根据设定的供水压力，检测压力传感器，控制变频器运行，控制泵运行台数。根据运行轮询计时，和泵故障情况，控制相应的泵变频或者工频运行，以及运行台数。
（2）对区域1和区域2进行感烟和感温检测，检测到有感烟和感温信号同时发生，延迟进行相应区域火灾报警，提高压力设定值，启动相应区域的排烟，喷淋。
（3）系统可以自动手动进行控制，手动模式，通过外部的开关或者按钮进行单独控制。
（4）自动模式时，通过检测是否有火灾发生，和设定的输出压力，检测压力，控制变频器运行和泵运行台数，和相应区域排烟，喷淋。
（5）系统有急停保护，短路过流保护，过载保护等多种保护措施。

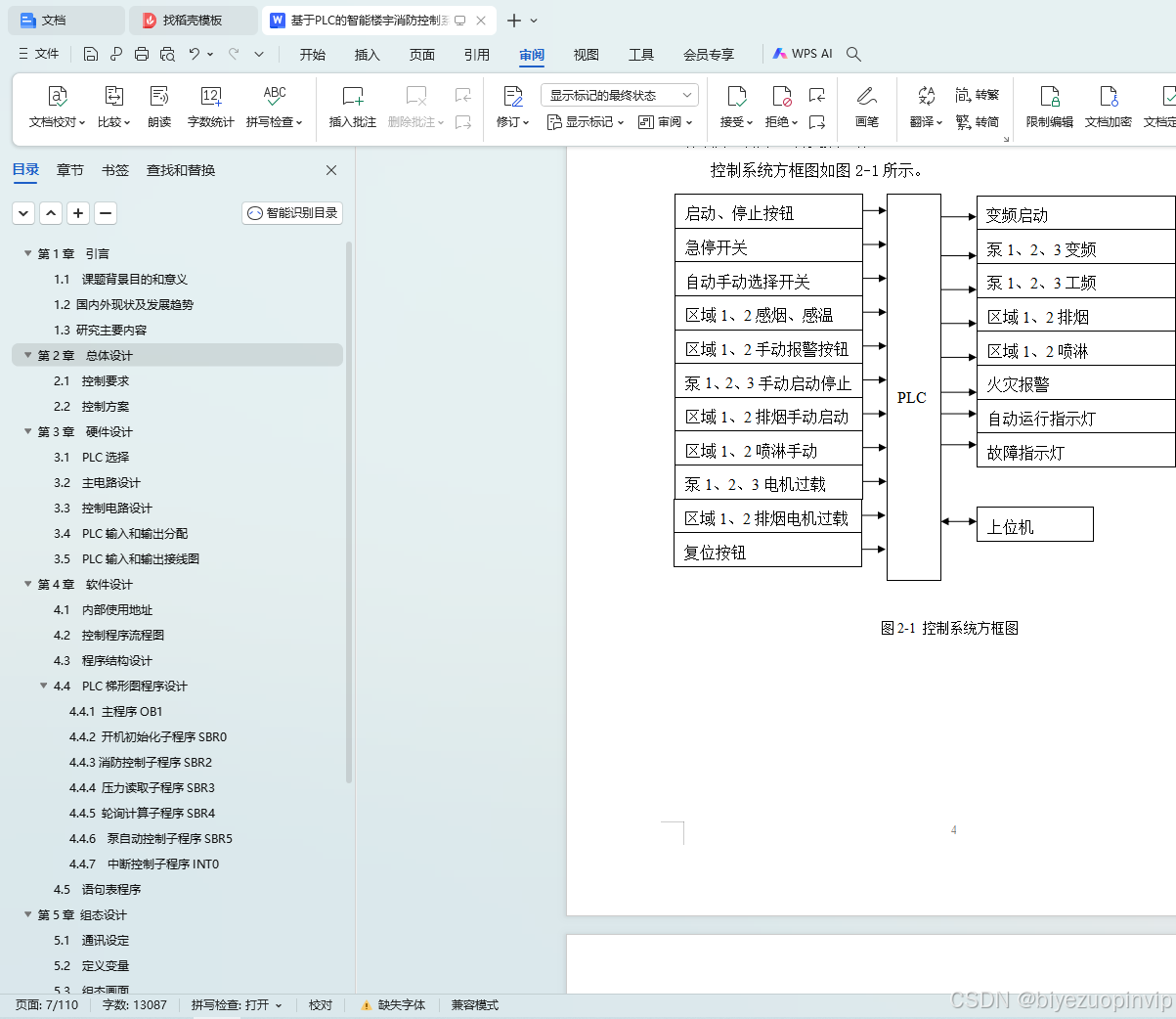

选择自动和手动模式，手动模式可以通过外部的手动开关单独控制各泵启动和停止，控制区域1和区域2的排烟机，区域1和区域2的喷淋阀等。自动模式，通过检测有无火灾发生，根据检测情况选择不同的输出压力，控制变频器和泵运行台数，以及控制区域1，区域2排烟机和喷淋阀。
