问题引发

在看书看到物理内存的时候，看到有UMA（一致内存访问）和NUMA（非一致内存访问）两种方式，不太懂这个NUMA是个什么概念，所以大致去网上了解了下。

几个命令

numactl
这个命令的一些选项可以用来查看当前的numa的信息：

numactl --show

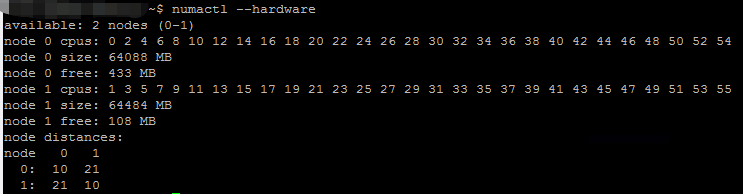

numactl --hardware

可以看到当前物理机上面有两个NUMA节点。均分所有的CPU，并且还能看到分到的物理内存总量。
dmesg
这个命令打印内核日志，需要自己grep一下：

上面grep了NUMA相关的信息。

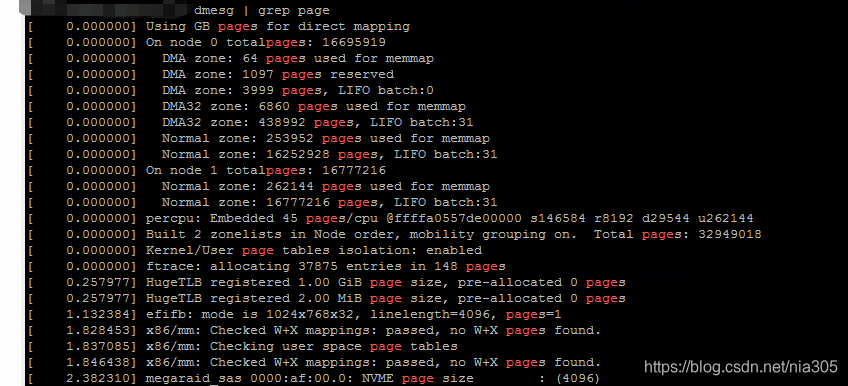

这个grep了Page相关的信息。

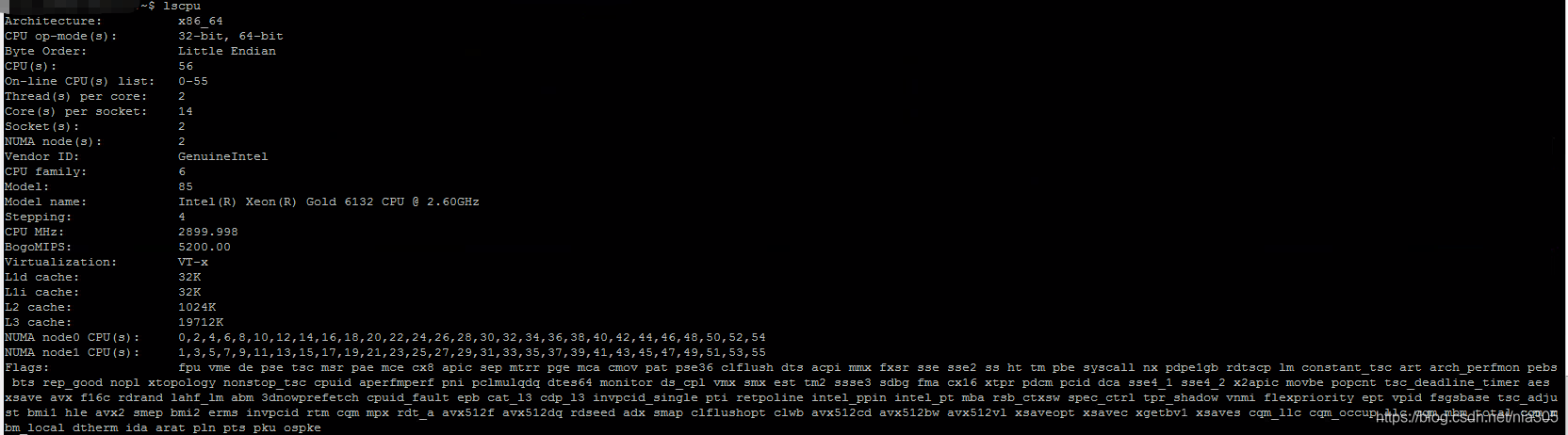

lscpu
查看CPU的信息

这个命令可以看到CPU型号，NUMA节点分配情况等。
free

标准查看内存使用情况命令，可以看到总的内存有多少

计算

我们可以根据上面的图来计算下内存：

根据地址空间来计算：

最大地址空间：0x207fffffff
折算成GB单位：139586437119 / 1024 /1024 /1024 = 129GB

根据页数来算：

16695919 + 16777216 = 33473135 Pages = 133892540KB = 127GB

根据numactl --hardware来计算

(64088 + 64484) / 1024 = 126GB

free命令

125GB

内存条规格

128GB

可以看到三种方式计算出来的内存差不多，但是有一些差距，我暂时还不知道是怎么回事。

NUMA

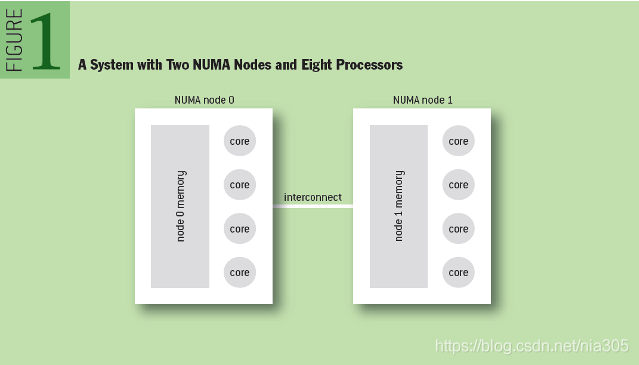

从维基可以看到，NUMA是给多处理器计算机设计的，就是有一大堆的Core的计算机，可以让一部分的Core只访问“本地”的内存，以获得更好的性能。从上面的图也可以看出来，每个NUMA节点都是差不多均分所有内存的。而且每个节点的内存不重合,对应的内核源码里面也可以看到NUMA节点：pg_data_t这个结构，这个结构就代表每个NUMA节点。借用引用里面的一张图，类似于这种：
在这里插入图片描述
各管各自的内存，然后再通过特定的技术（如Intel 的志强系列处理器的QPI）连接不同的节点。

所以初步看下来就是，如果一个应用程序在某一块CPU上面运行，那么就会优先在这个CPU拥有的内存里面分配内存。如果一个NUMA节点的内存分配不够了，可以在另外的节点分配内存(延迟会变高)，可以让kswapd把页换到swap磁盘上面(这个好像达到water_mark就会发生)，也可以OOM Killed。这一部分还需要看看源码。

NUMA的支持

从上面的描述可以看到，这个玩意要从硬件层就开始有支持，首先要CPU支持NUMA，BIOS层的设置也要把NUMA开启，再到操作系统层面也要支持NUMA，最后到进程层面的NUMA设置。

CPU层面：
这个就是要选取支持NUMA的处理器了，英特尔的就是志强系列，一般的服务器都是用的志强金牌系列，惠普和戴尔大部分都是。英特尔酷睿系列不太确定支不支持NUMA。
BIOS层面：
这里有两个例子，戴尔和惠普的服务器，这些厂商的服务器都会带有管理界面，戴尔的对应iDRAC，惠普的对应iLO。

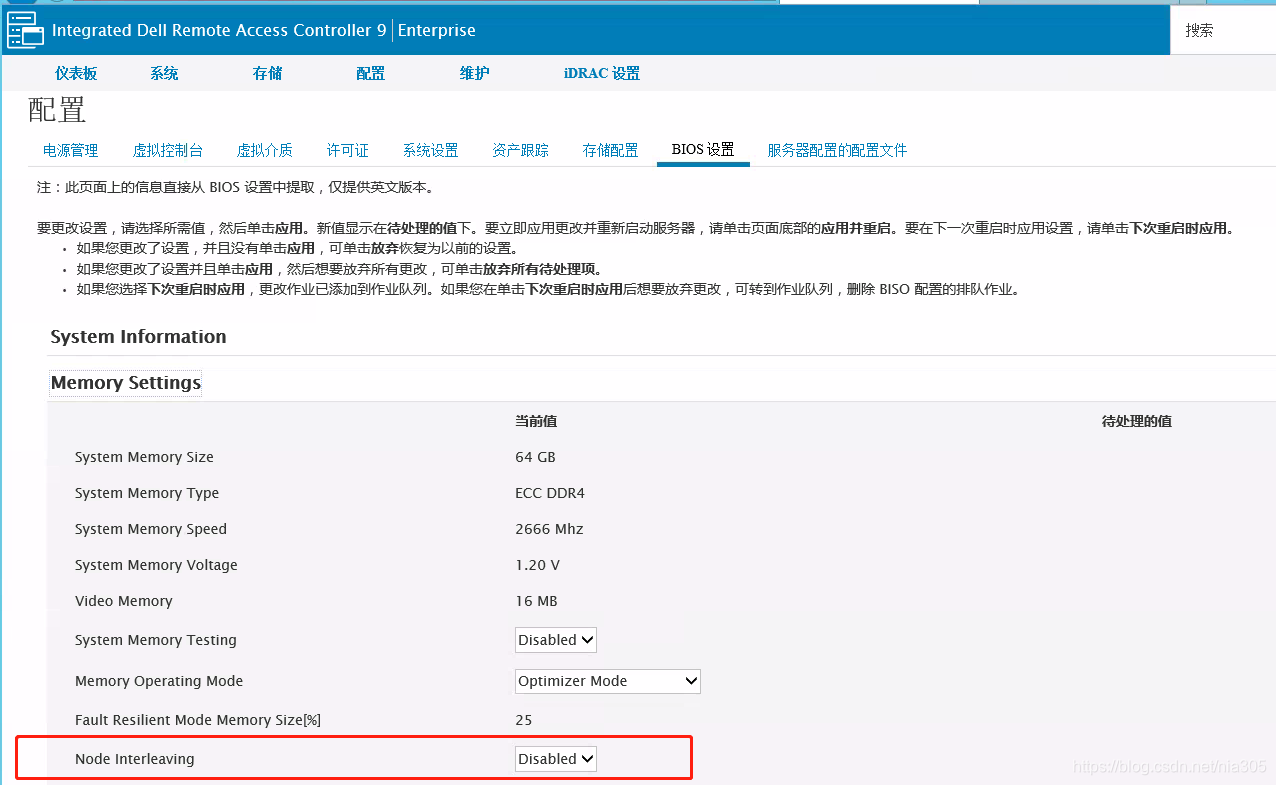

1. iDRAC

  把这个选项Disabled掉就是启动NUMA，从这里可以看到：把这个禁用之后，就相当于打开了NUMA支持，但是对于服务器上面会出现占用很大内存的应用程序这种情况，那么最好把这个Node Interleaving 打开。从戴尔的产品手册也可以看到相关的描述。

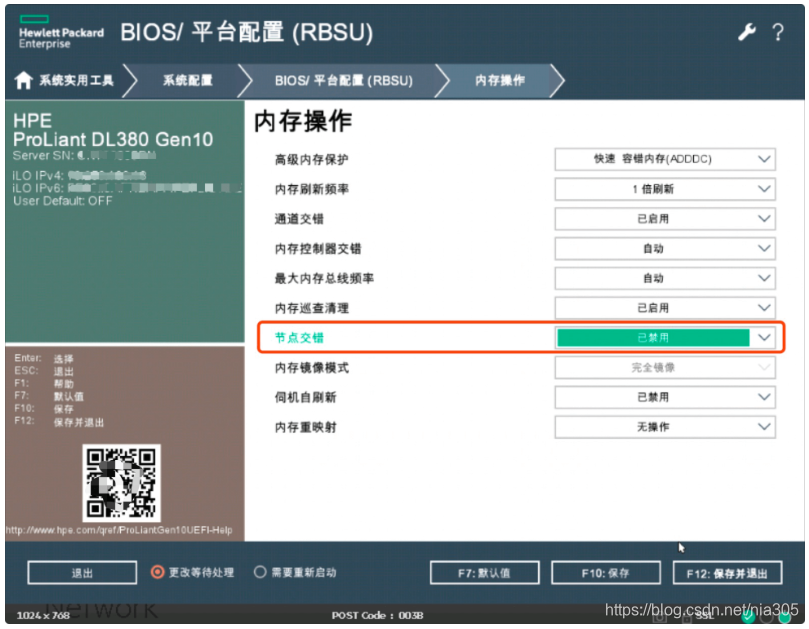

2. iLO
  惠普的也差不多，只是需要在机器启动的时候按F9进入 System utilities 里面去设置这个选项。
操作系统层面
这个我在安装Ubuntu的时候没有看到相关的选项，但是安装之后确实是按照CPU块数分了NUMA节点，这个设置可能还需要找找。
应用程序层面
这个主要就是使用numactl命令来控制应用程序了。用到的时候再查不迟。
