Revit 视图范围的知识总结

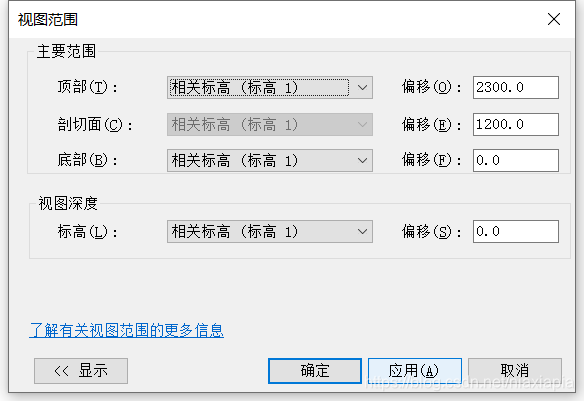

我们先来解释一下视图范围的几个参数值到底是什么意思。



偏移值就不说了，共有四个面（括号里对应的是API中的枚举值）：

1.顶部（PlanViewPlane.TopClipPlane）

2.剖切面（PlanViewPlane.CutPlane）

3.底部（PlanViewPlane.BottomClipPlane）

4.视图深度（PlanViewPlane.ViewDepthPlane）



处于1与2之间的构件不一定看得见，但是可以选择到，比如门窗等；

处于2与4之间的构件一定看得到，不过被2剖到的构件，会显示出其内部构造；

为了避免混淆，强烈建议3和4设置成同一个值。

这里再多解释一下Revit中所谓的可见性，并不是我之前理解的视图中是否看得见的意思。比如在一个楼层平面视图中，我们看不到另外一个楼层上的构件A，但是这不代表在这个视图中，构件A不可见，尤其是写代码过滤的时候，这个构件A是过滤不出来的。Revit中所谓的可见不可见，是指的图元或者类别是否被隐藏或者临时隐藏，或者是通过在可见性设置中添加了过滤器之类的隐藏。裁剪框也会对图元的可见性起到作用，不仅是肉眼不可见，程序也搜不到这个图元。视图深度不行，这个只能保证肉眼不可见，但不是程序里面的不可见。

所以真的想过滤出我们当前楼层平面视图的可见图元，还必须要用一个BoundingBoxIntersectsFilter来辅助过滤，其OutLine最关键的zmin与zmax就应当由1和4来决定。
