Proteus制作自定义元器件的方法,以开关为例:
现实中,我们偶尔会用到3脚3档、6脚3档开关,类似于一些可以正反转机器的开关,中间是断开状态,上、下各一种状态, ON-OFF-ON三挡。但是Proteus中并没有可以直接使用元件,下面从零开始创建这类元件。
1、新建空工程

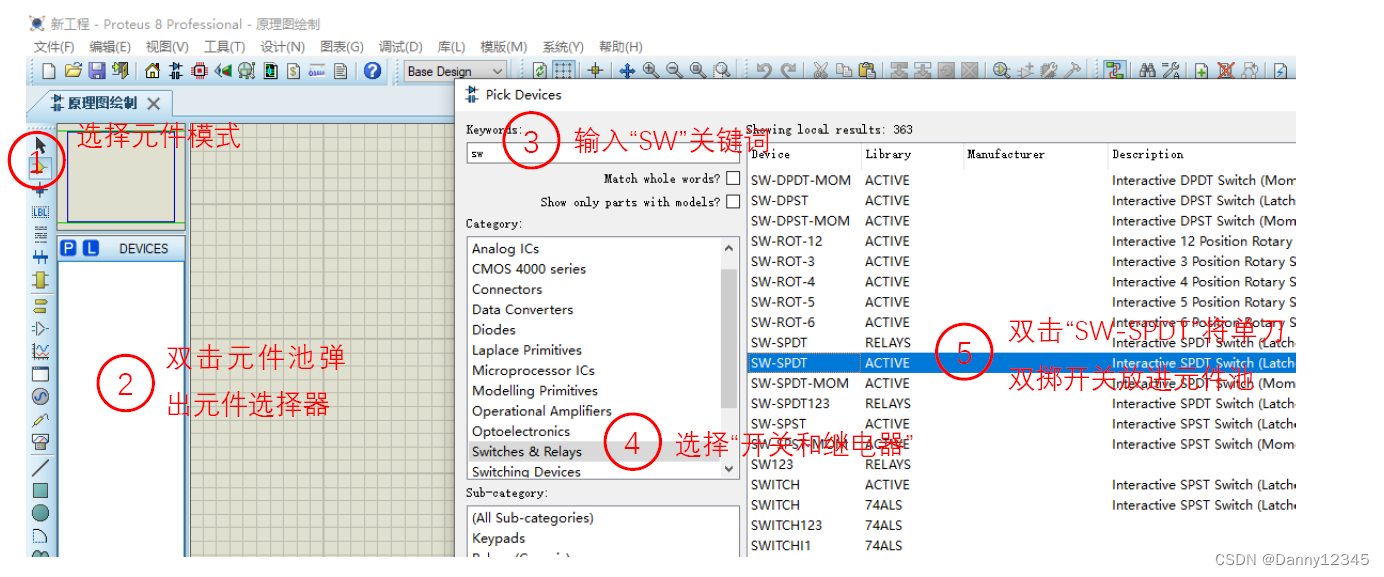

2、添加单刀双掷开关

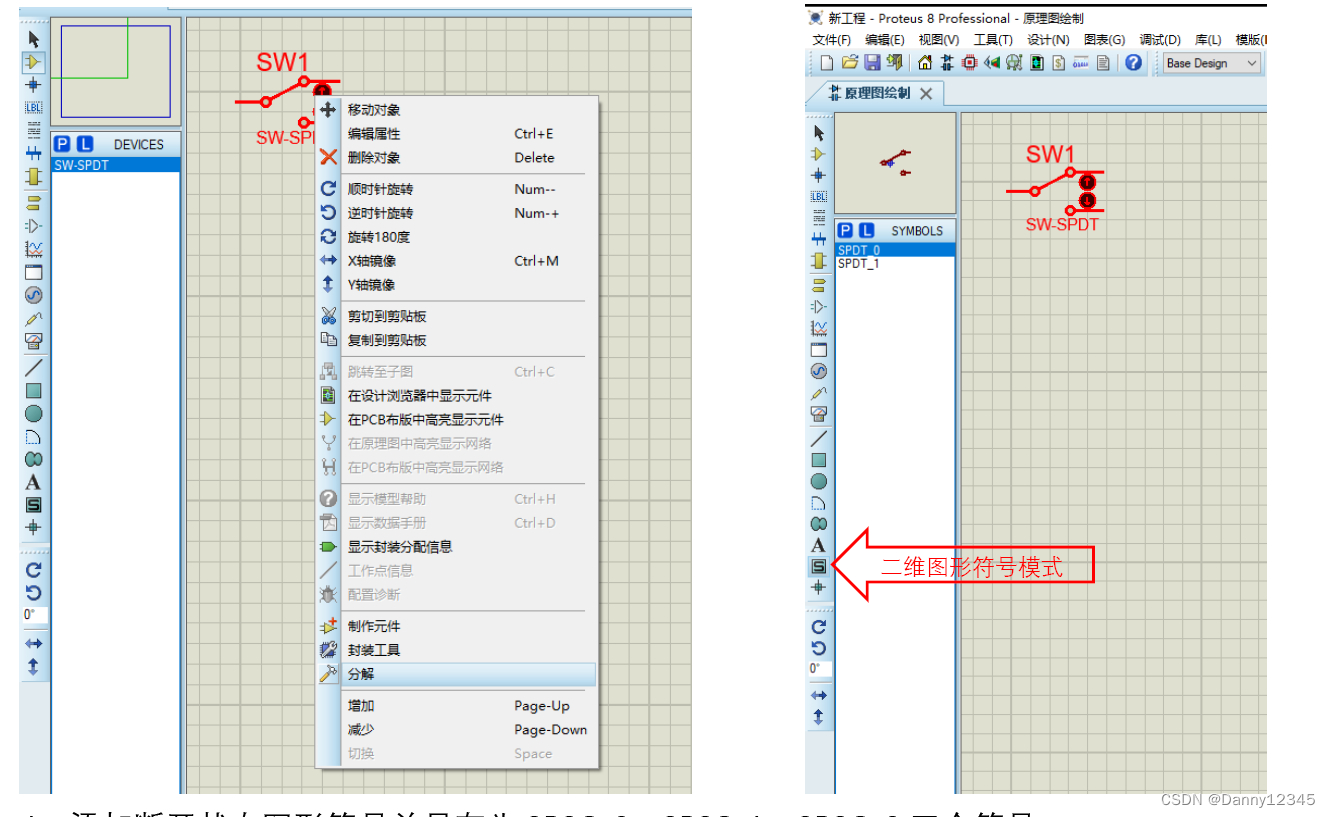

3、放置一个开关,然后在开关上点右键—分解(左图),然后点二维图形符号模式,可以看到这个开关的2个状态的图形符号(右图)。
4、添加断开状态图形符号并另存为3P3G_0、3P3G_1、3P3G_2三个符号。
