Proteus 自己制作可显示状态的元器件

Proteus制作动态显示元件：

之前在网上找了很多教程、方法，结果发现他们写的不错但是跳过了一些关键步骤，害的我折腾了三天，终于搞明白了，特写此文记录一下，也给其他有需求的提供一个帮助。

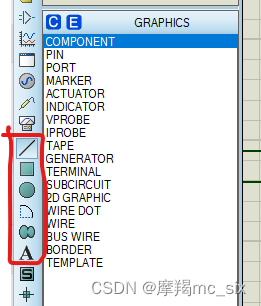

• 使用“二维xx模式”编辑元件的图形元素（symbol）

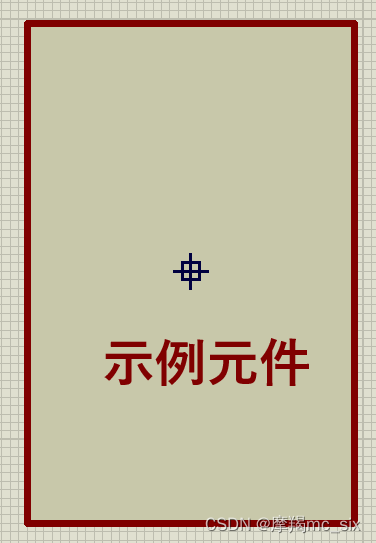

1. 先画一个本体。
2.

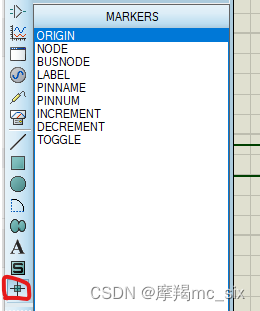

3. 再用“二维图形标记模式”给本体设置中心点。
4. 选ORIGIN。
5.

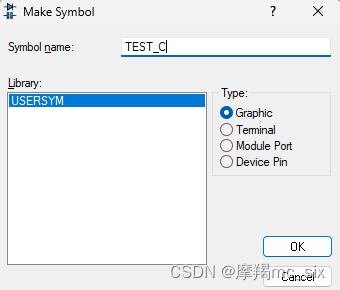

6. 选中这个图形，点击右键，选择“制作符号”
7.

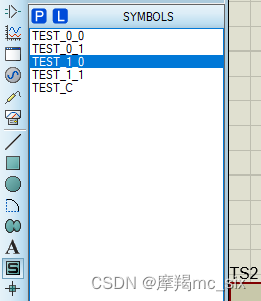

8. 接着制作其他符号。每个符号都要设置“中心点”，这样仿真时所有“symbol”将以中心点对齐。
9.
10.
11. 接着用制作的符号拼接成元件外形
12. 记着先放“彩色的”就是xxx_x_1，再放“底色的”就是xxx_x_0
13.

这里在放置TEST_0_0时故意放偏了一些，流出个红边，就是示意，“_0”一定要压着“_1”,正常应该彻底盖住。

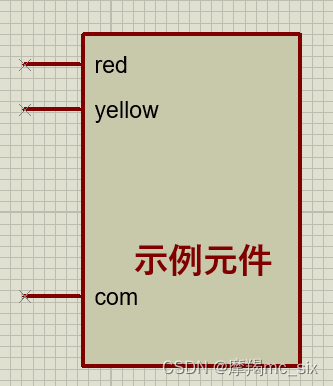

1. 再放置引脚
2.
3. 然后选中全部，右键“制作元件”
4.

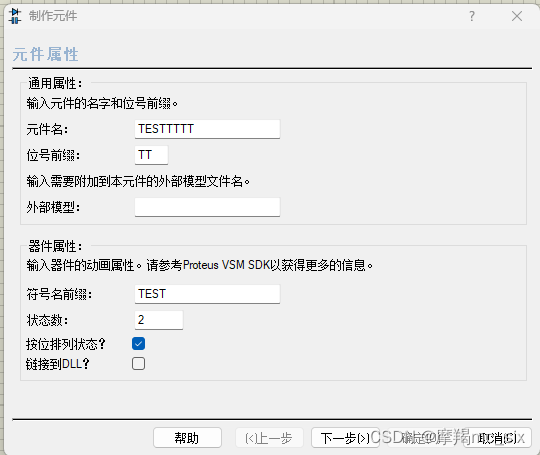

5. 元件名、位号前缀根据自己的习惯即可。符号名前缀一定要和刚才制作的符号（symbol）“_”之前的文字一致 本示例为“TEST”，因为有两个显示符号“TEST_0和TEST_1”所以状态数输入“2”，按位排列状态“打钩”。链接到DLL“不选择”
6. 一路“下一步”。
7.

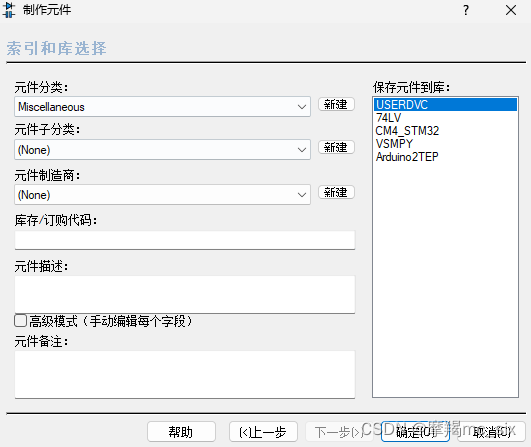

8. 元件分类根据自己的习惯选取一个，然后“确定”。

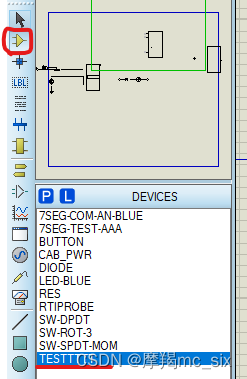

9. 元件选择器里就会有这个元件了。
10.

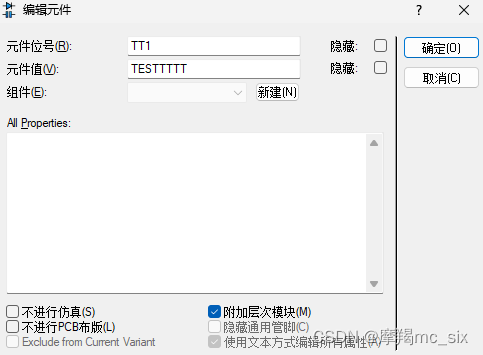

11. 选择该元件，放置到工作区。右键“编辑属性”，选择附加层次模型。
12.
13. 右键“跳转到子图”

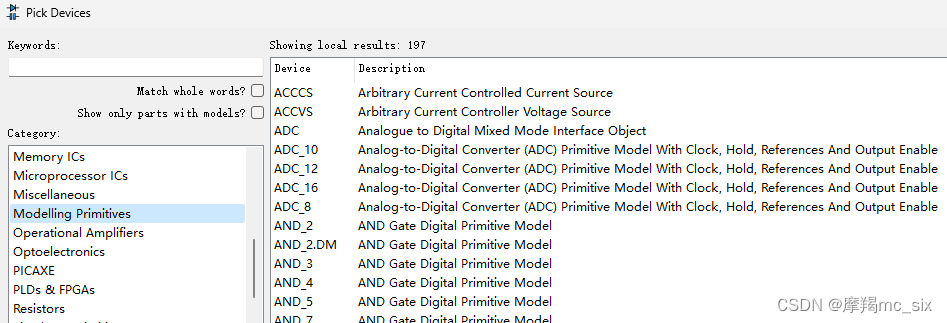

14. 用modeling primitive类型的“diode”和“rtiprobe”搭建电路。
15.

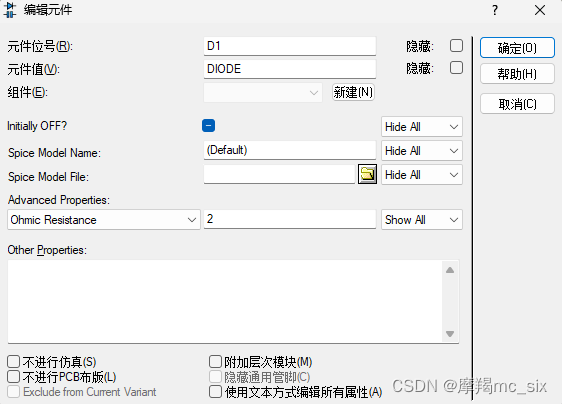

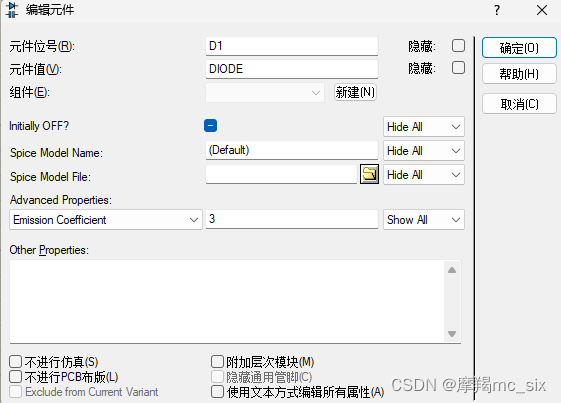

16. Diode设置如下：
17.
18.

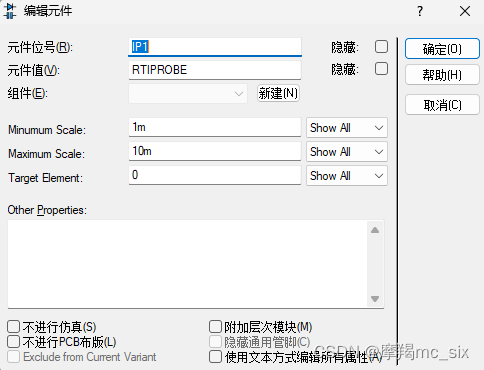

19. Rtiprobe设置如下：
20.
21. Target Element  对应的是“symbol”数值序号。
22.

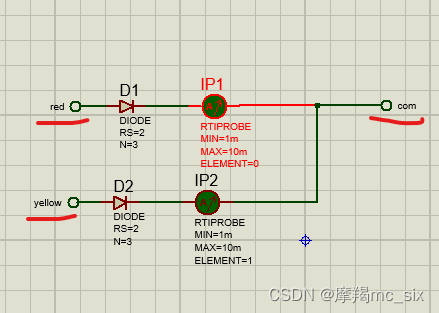

23. 管脚名称要和制作的元件管脚一致。
24.

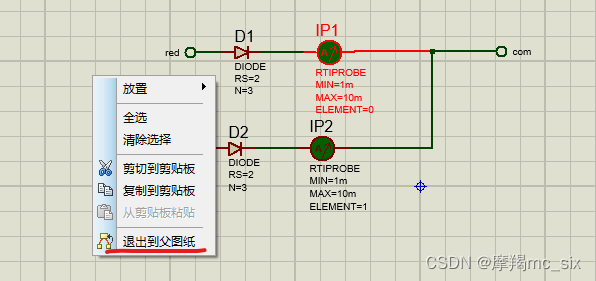

25. 然后“工具-编译模型”，根据自己的习惯起个名字，本示例是“test.mdf”。然后右键，退回到父图纸。
26.
27. 选中刚才放置的新建元件，右键“制作元件”，一路“下一步”。

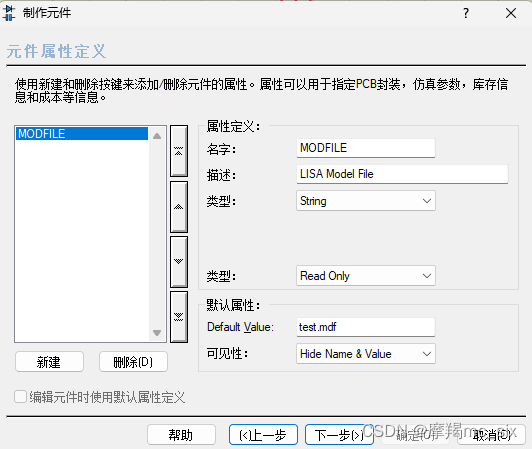

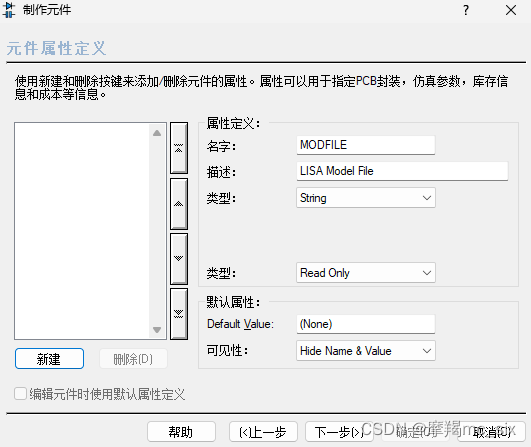

28. 新建modfile，default value 输入刚才变异的文件名“test.mdf”
29. 注意选“新建”modfile后，在左侧没有显示如下的“modfile”没关系，右侧名称显示是“modefile”就没问题，“上一步”“下一步”，再返回后，就会显出来，后面的“state”也是一样的道理。
30.
31.

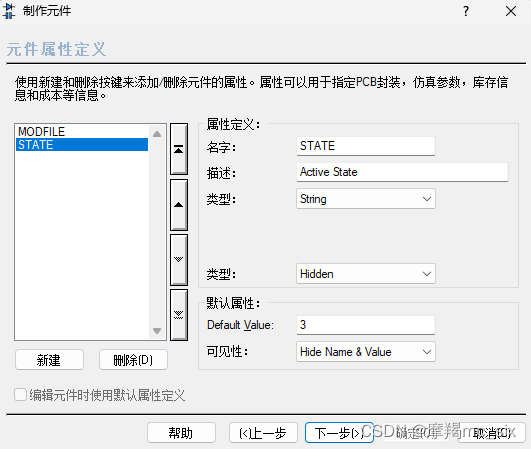

32. 新建state，default value 输入  0，表示初始化为“灭”的状态。
33.
34. 一路“下一步”，最后一路“确定”。
35. 然后搭建电路测试。
36. 一切ok

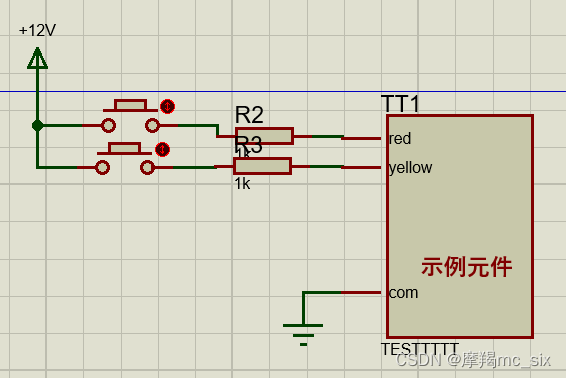

37. 全灭
38.

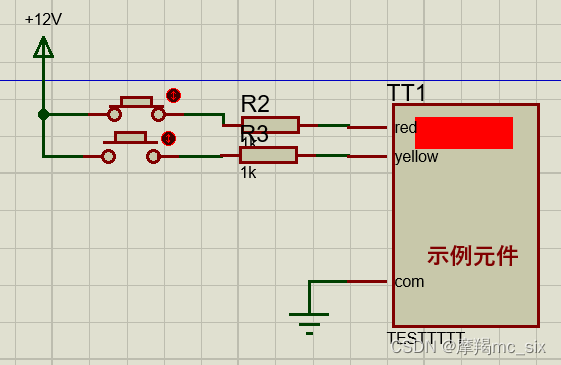

39. 红色亮
40.
41. 全亮
42.

 至此制作完成，测试无误。

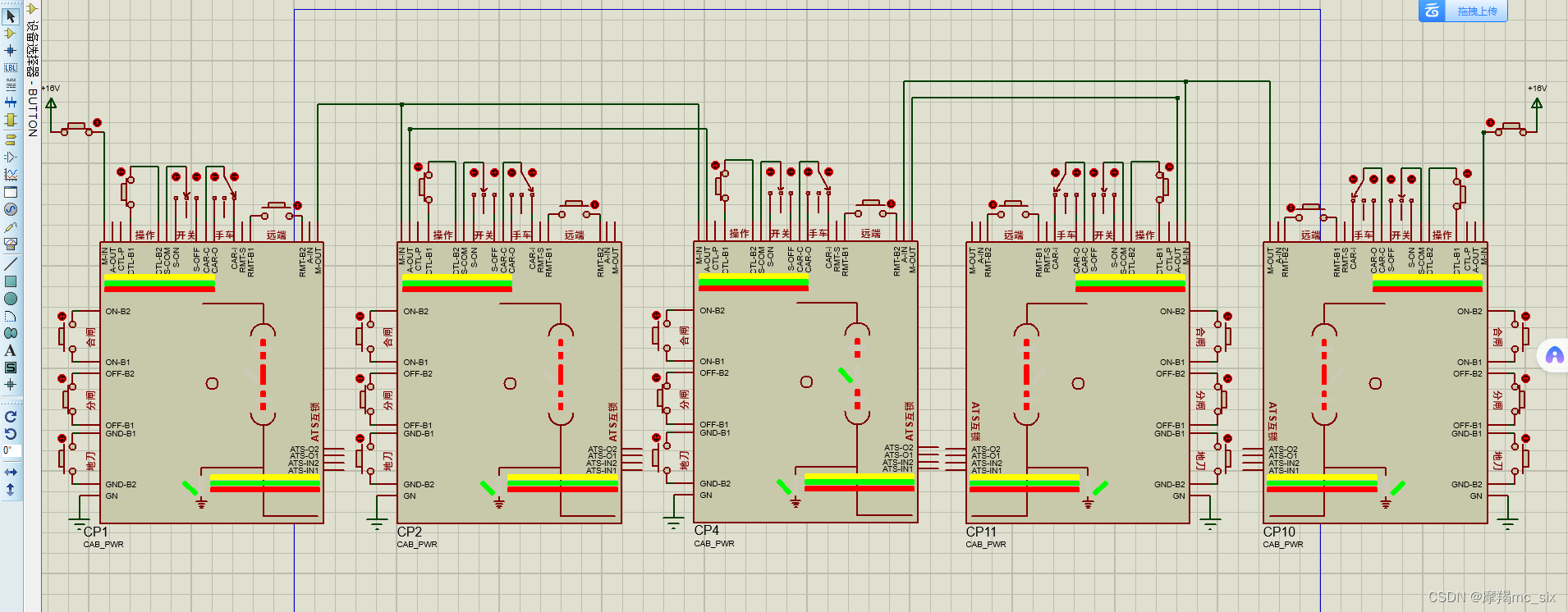

最后附上一个自己制作的超复杂元件，以及搭建的仿真电路。
