Abaqus2019+VS2019+Fortran子程序安装关联全过程亲测有效

已于 2022-10-30 11:52:46 修改
阅读量4.9k 收藏 22
点赞数 4
分类专栏： 深度学习 人工智能 文章标签： windows Abaqus Fortran
于 2022-10-30 11:47:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ningmengzhihe/article/details/127597354
版权

系统环境和软件

操作系统：Windows 11
安装软件：Abaqus 2019、Intel Parallel Studio XE 2019、Visual Studio 2019（安装VS2019过程中会自带安装上VS2015 environment）

配置步骤

Step1：

新建txt文件，另存为Fortran.bat文件，保存路径可以自定义

第一行，输入call空格

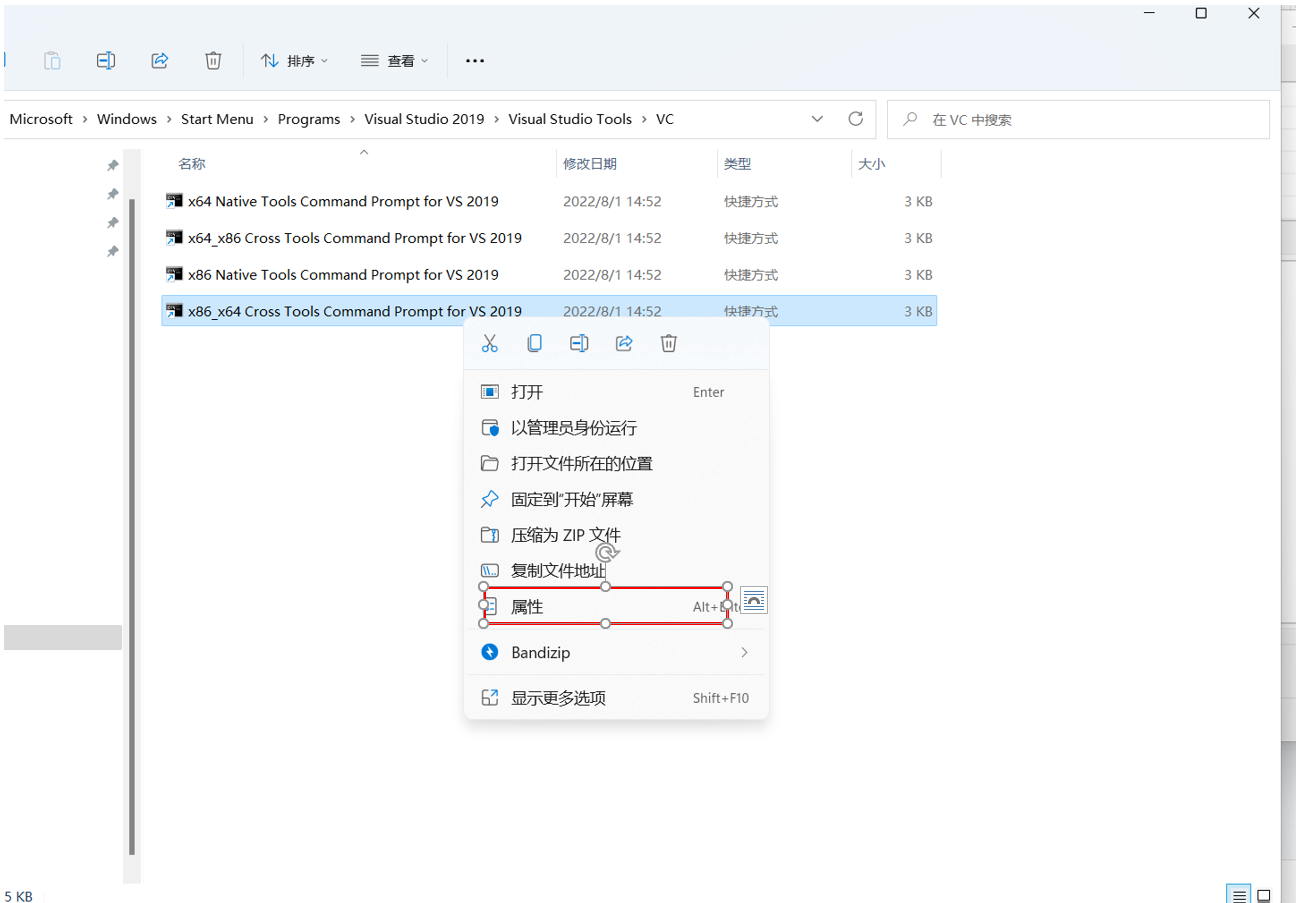

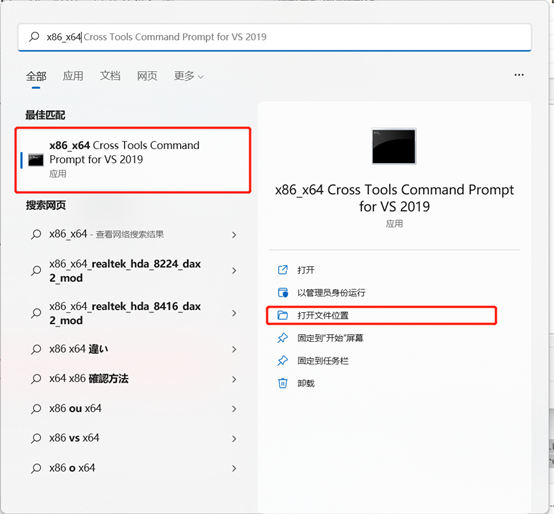

之后搜索x86_x64 Cross Tools Command Prompt for VS 2019，打开文件位置

在这里插入图片描述

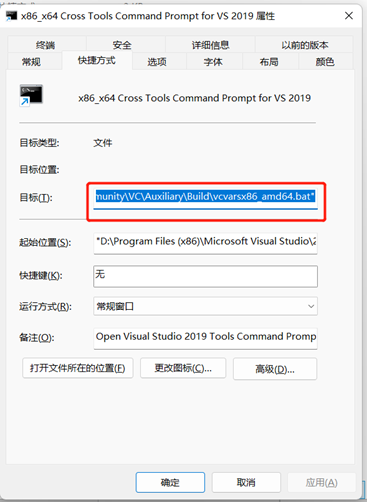

右键“属性”
在这里插入图片描述

复制“目标”中的全部内容
在这里插入图片描述
粘贴到Fortran.bat文件第一行call空格后面
在这里插入图片描述

第二行，输入call空格

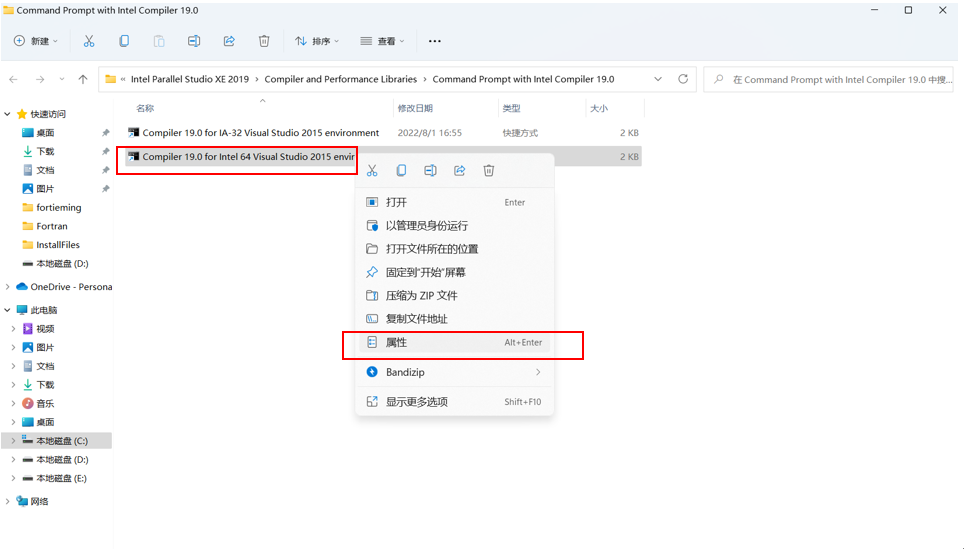

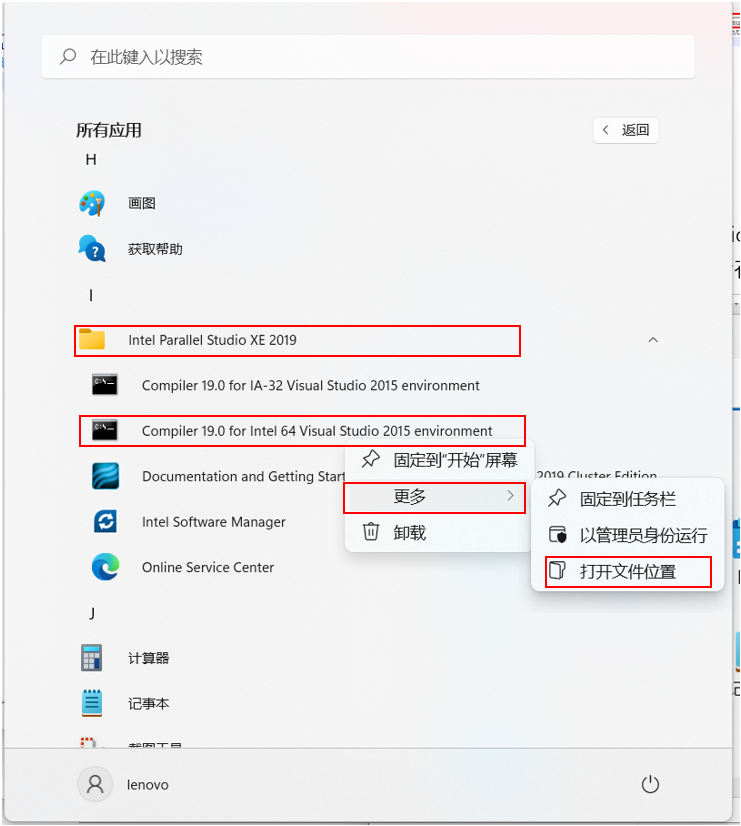

之后全部程序中，再Intel Parallel Studio XE 2019中，右键Compiler 19.0 for Intel 64 Visual Studio 2015 environment，打开文件所在位置
在这里插入图片描述
在这里插入图片描述

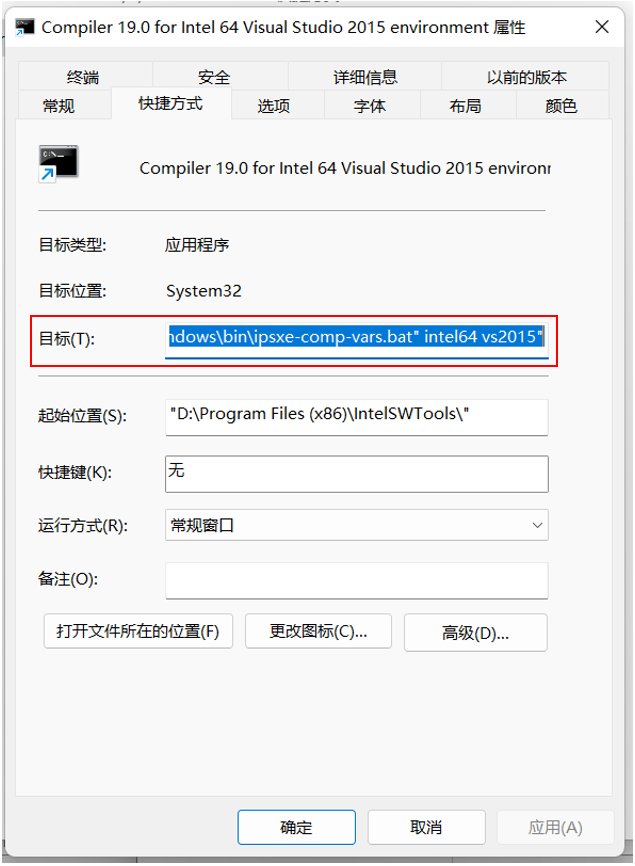

右键“属性”
在这里插入图片描述
复制“目标”中的全部内容
在这里插入图片描述

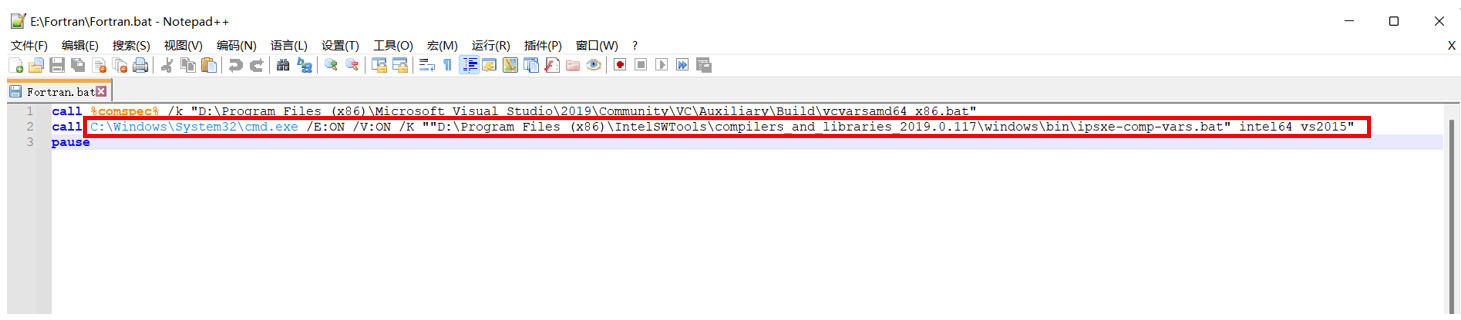

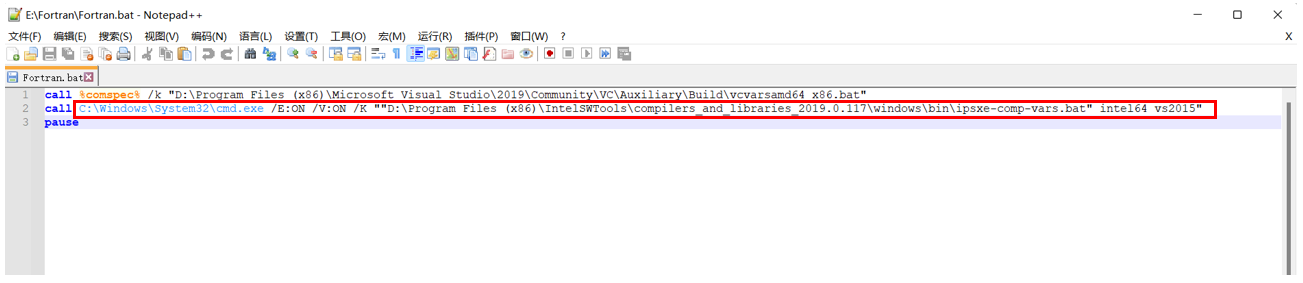

粘贴到bat文件第二行call空格之后
在这里插入图片描述

第三行输入pause，保存文件

Step 2：

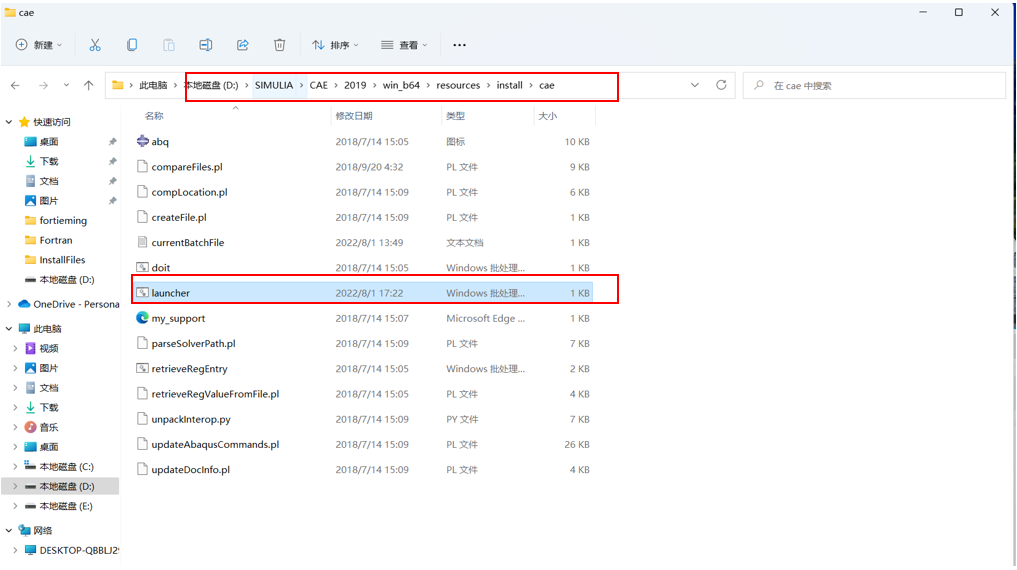

找到launcher文件
在这里插入图片描述
右键launcher用记事本打开，原始文件只有两行
在这里插入图片描述

在开头加上两行

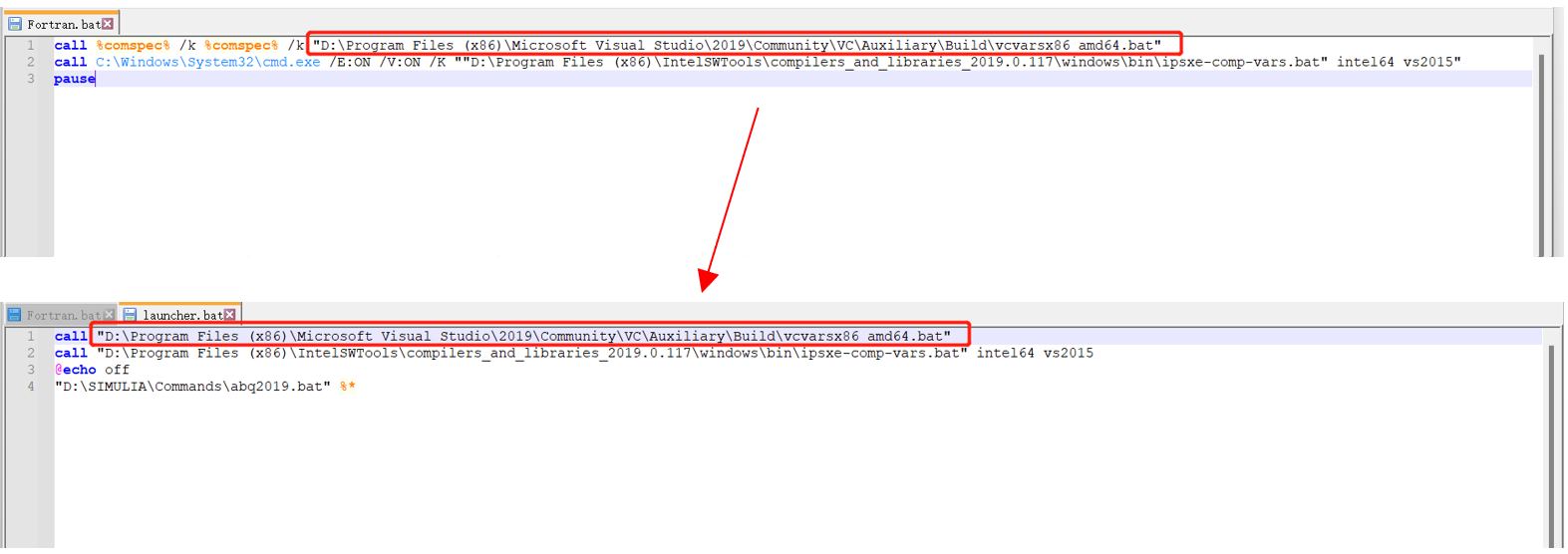

第一行输入call空格，bat文件第一行的双引号部分复制粘贴到call空格后面

在这里插入图片描述

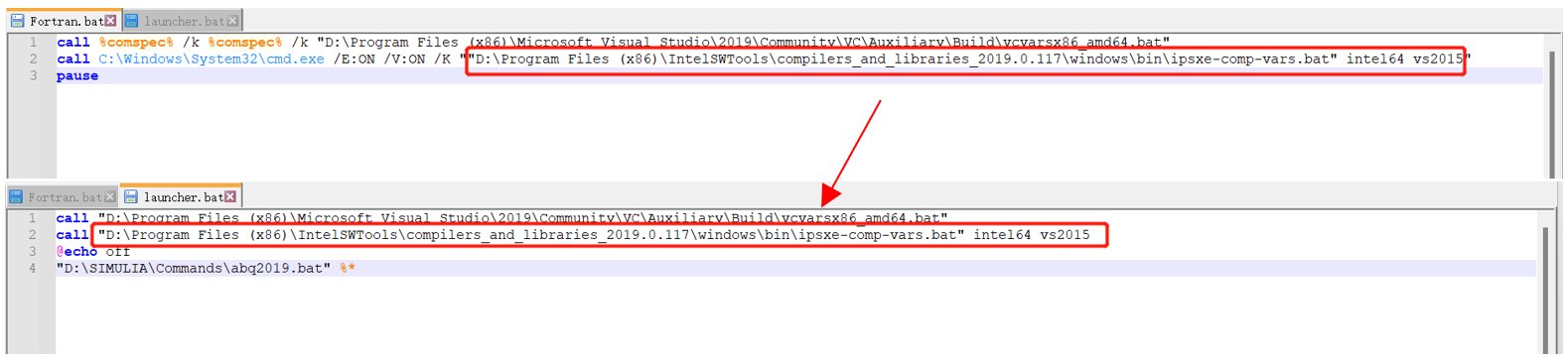

第二行输入call空格，bat文件第二行的第二个双引号部分复制粘贴到call空格后面

在这里插入图片描述
保存launcher文件

Step3

右键Fortran.bat文件，以管理员身份运行

Step4

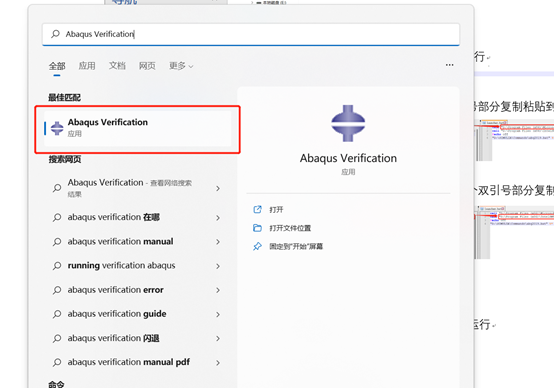

打开Abaqus Verification

在这里插入图片描述

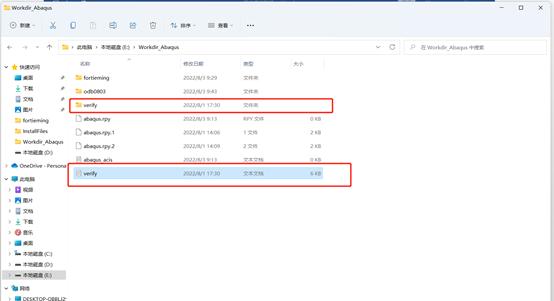

运行成功后在Abaqus工作目录下生成Verify文件夹和verify文件

在这里插入图片描述

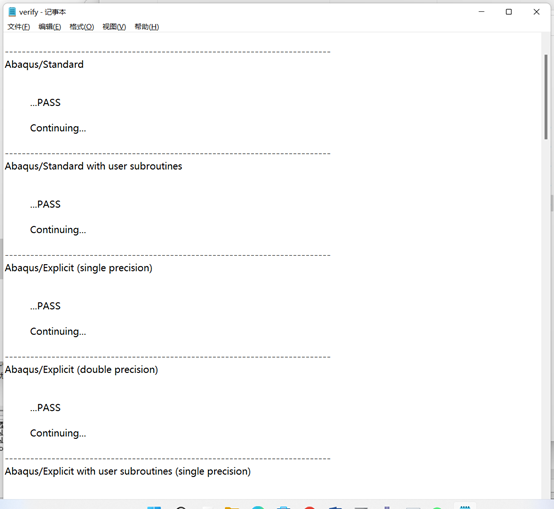

自动打开verify文件如下

在这里插入图片描述

参考教程

参考视频：https://www.bilibili.com/video/av414130006
