本文详细介绍了如何配置Abaqus 2020与Visual Studio 2019及Intel Parallel Studio 2020中的iFortran，解决启动时字符长度限制问题。教程中提到，通过调整bat文件路径和内容，确保Abaqus能正确调用Fortran编译器进行用户定义子程序的计算任务。
Abaqus的CAE用户界面前/后处理可以使用Python语言控制和二次开发，但它的核心求解器，Abaqus/Standard和Abaqus/Explicit则是使用Fortran语言编写的。想要使用各种用户定义子程序，如UMAT，UHYPER等，就需要使用Fortran。而Abaqus安装完并没有自带Fortran编译器，所以需要用户自己安装并完成Abaqus和Fortran编译器的连接。
互联网上能查到的Abaqus与Fortran的连接大多数基于Abaqus6.14和VS2013版。这么多年过去了，虽然方法变化不大，但我调试时也遇到了一些小坑。经过努力被我解决，写出来作为教程供大家参考。
本教程基于达索SIMULIA 2020+Visual Studio2019+Intel Parallel Studio 2020
简略版：
安装Abaqus.
安装VS2019.
安装iFortran2020.
找到两个bat文件的位置。它们分别是vcvarsall.bat和ifortvars.bat.
在开始菜单里Abaqus CAE的快捷方式 目标 栏里，输入以下内容(请自行替换前面两个bat文件的位置，第三个launcher.bat是原来就有的，目录不变)
"...\ifortvars.bat" intel64 && "...\vcvarsall.bat" amd64 && "...\launcher.bat" cae || pause6. 【如果你运气好的话】运行一下verification，看到全部pass的提示，再打开Abaqus/CAE界面运行一个分析，没有报错，说明连接成功。
然而，你也有可能和我一样运气不好。临床表现为：verification仍然可以通过，但是你用Abaqus/CAE用户界面提交计算任务的时候，会看到这个提示。
真是简单粗暴没有任何信息的错误提示呢
解决方法就是把上面那部分内容的长度缩减到256个字符以内。具体操作就需要把这三个bat文件之一或之二挪到更浅层的目录下。更具体的……就慢慢往下翻吧。
详(luo)细(suo)版：
安装Abaqus。Abaqus的安装包一般被达索封装成SIMULIA SUITE 2020，包含Abaqus、iSight、Tosca和FE-Safe等软件。这个安装过程略。
下载安装Visual Studio. 作为”宇宙第一IDE“，微软给了Visual Studio一个免费的社区版Community选项。付费功能大概是给一个Azure的代码托管，我也不太懂，不转行去做程序猿的话应该是用不到。
下载链接：
https://visualstudio.microsoft.com/zh-hans/

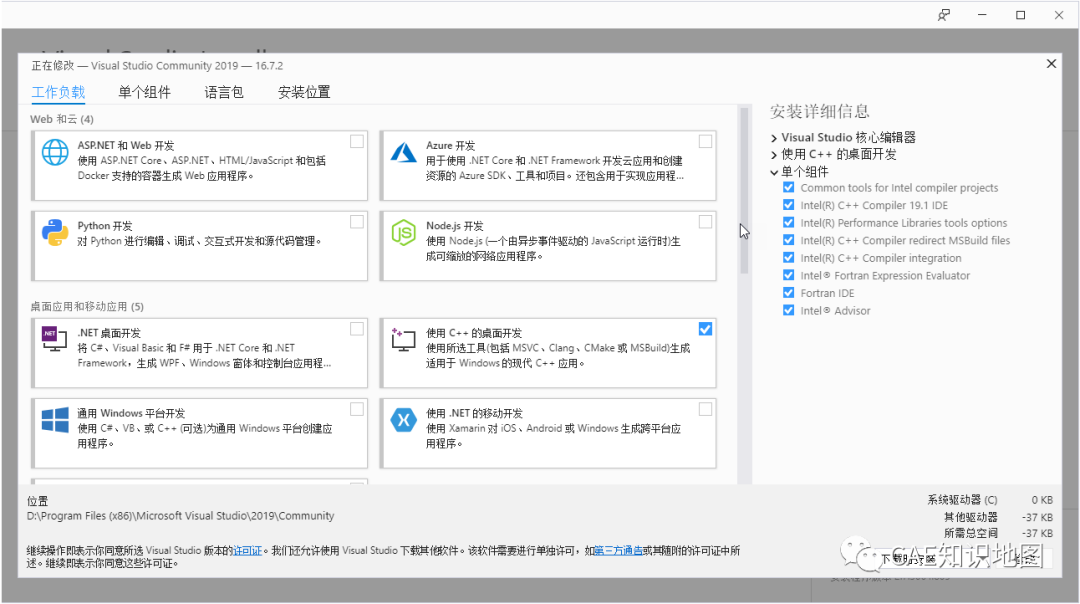

其实不用下载完整安装包。下载一个几十Mb的在线安装器，只选择最基础的功能即可。如果有Python的需要可以再装一个Python扩展。不过Python的话，Anaconda或者Pycharm它不香吗。
(安装过程忘了截图，具体需要多大硬盘空间忘了)
下载安装英特尔的iFortran。学名叫Intel Parallel Studio XE.
下载链接：
https://software.intel.com/content/www/us/en/develop/tools/parallel-studio-xe/choose-download.html
目前世界上的Fortran编译器主要就两种，一种是GCC家开源的GFortran，另一种就是Intel的iFortran。英特尔这个不是免费的，但是学生可以使用edu后缀的邮箱申请一年免费的序列号。一年期满后则需要重新申请。

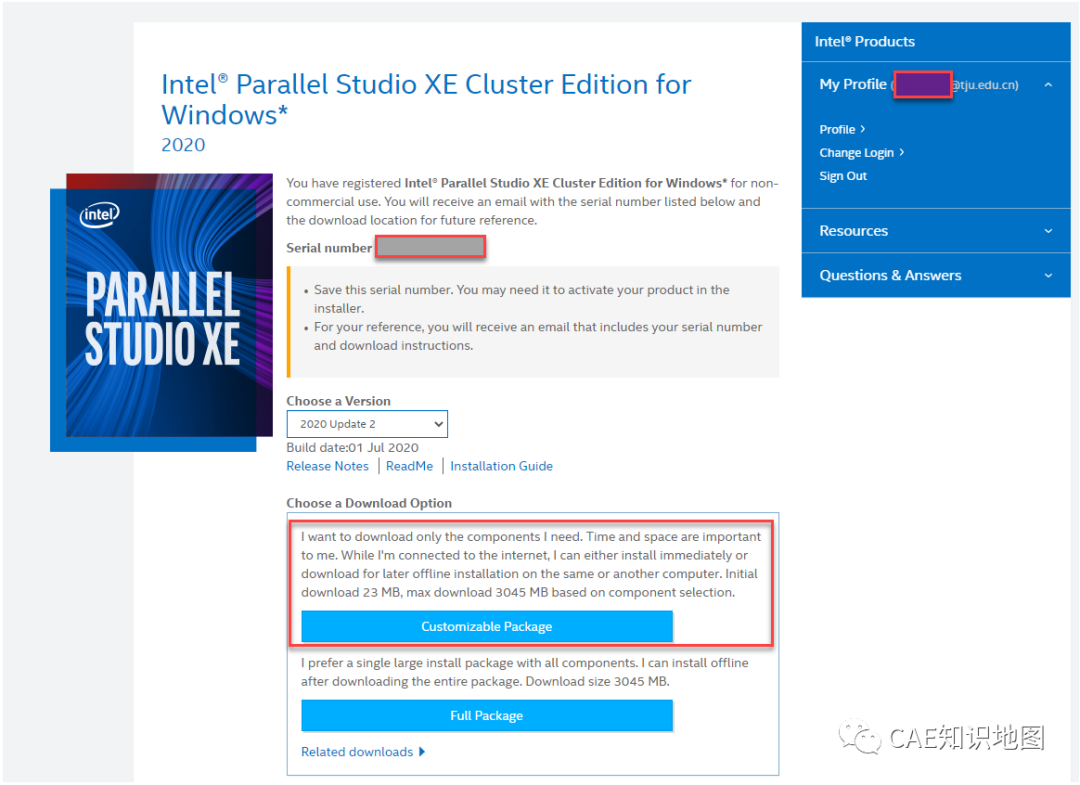

这个Parallel Studio也没必要下载完整安装包，可以选第一个，按需下载。只需要安装64位的Fortran编译器即可。除此之外，MKL还是可以安装一下的，毕竟是英特尔参与维护的数学计算核心库~
别的东西我都不会玩，就先不占硬盘空间了。
连接。
这一步也是最关键的。主要有两种方法，但核心思路都一样，就是让Abaqus软件在运行的时候后台能够调用到Visual Studio和iFortran。为了实现这个目标，我们需要找到两个bat文件。这也是2020版和2013版本有小小区别的地方。
在我的电脑上，VS的这个文件位于：
D:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvarsall.batiFortran的这个文件在：

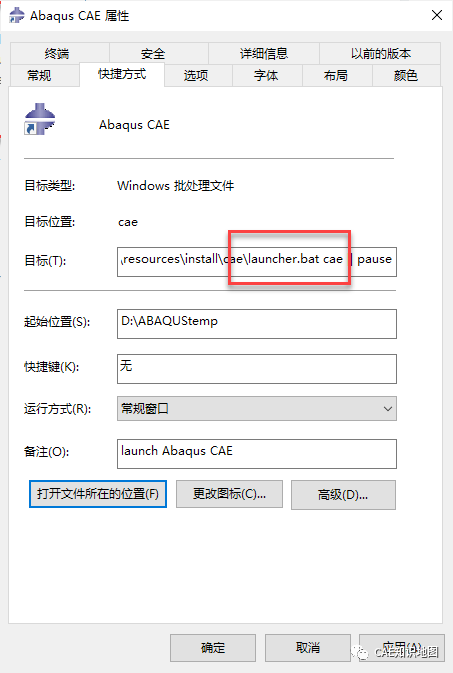

D:\Program Files (x86)\IntelSWTools\compilers_and_libraries_2020.2.254\windows\bin\ifortvars.bat方法一：修改Abaqus的快捷方式。打开开始菜单，右键单击Abaqus快捷方式打开文件位置，右键属性。可以看到原来的Abaqus快捷方式指向的是一个launcher.bat文件。
按照上面简略版的做法，把完整目录输入进去，这个快捷方式的目标应该指向：
"D:\Program Files (x86)\IntelSWTools\compilers_and_libraries\windows\bin\ifortvars.bat" intel64 && "D:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvarsall.bat" amd64 && "D:\SIMULIA\EstProducts\2020\win_b64\resources\install\cae\launcher.bat" cae || pause试着输入进去，会发现这一段你写不全。说明快捷方式指向的目标有字符长度限制。

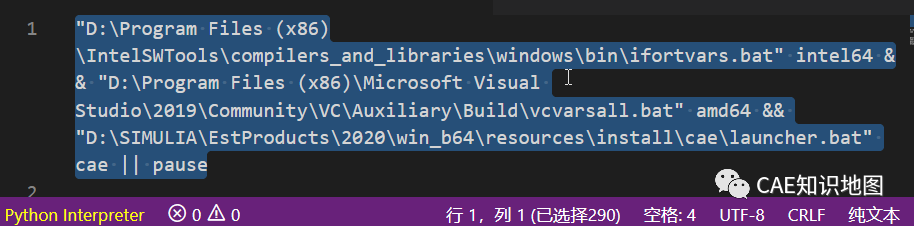

290个字符超出了长度限制，那么取个整，这个长度限制肯定就是256字符了。
所以尝试方法二——直接去修改启动时的bat文件。

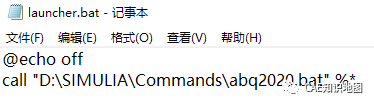

先追过去看看上面那个快捷方式launcher.bat里面写了啥——
……禁止套娃。
那么，去找到这个abq2020.bat文件。它里面原来的内容是：
@echo off setlocalset ABA_COMMAND=%~nx0set ABA_COMMAND_FULL=%~f0"D:\SIMULIA\EstProducts\2020\win_b64\code\bin\ABQLauncher.exe" %*endlocal为了连接Fortran，在它的第一行 @echo off后面增加两行内容。
@Call "D:\Program Files (x86)\IntelSWTools\compilers_and_libraries_2020.2.254\windows\bin\ifortvars.bat" intel64 @Call "D:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvarsall.bat" amd645. 验证。

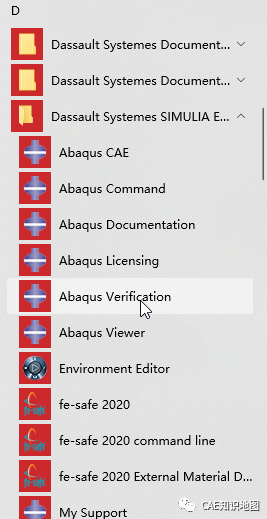

在开始菜单里找到verification，运行即可。
话说之前曾经把Abaqus和验证装在C盘，由于没有读写权限导致验证一闪而过就消失了。这次我把安装和临时文件夹都放在了D盘，验证就很顺利。
6. 但是，不出意外的，遇到了问题。
在verification通过的情况下，使用Abaqus/CAE界面提交计算任务，会报错：
界面上没有其他信息。log文件也没有。只有在Abaqus后面的cmd黑框里有一句话“输入行太长。命令语法不正确。”
说明在第4步中无论用两种方法的哪一种，本质上都绕不过后台某处256字符的长度限制。想要让它能够运行，只有一种方法——把前面第4步里长度为290字符的那一串命令，缩短到256字符内。
那就试着把这三个bat文件从它们的“深闺”中搬出来呗。
然而，阅读ifortvars.bat和vcvarsall.bat文件发现，二者都和其父目录下的很多文件有关联关系。如果想要给它俩搬家的话，拔起萝卜带出泥，可能就要连根一起移植走。
只有Abaqus原来的那个启动文件看上去比较好欺负，launcher.bat内容只有一行，与其他文件没有依赖关系。所以唯一的选择就是搬走这个launcher.bat，搬到一个更浅的目录下。
D:\ABAQUStemp\launcher.bat最终我还是选择了第一种方法，写在Abaqus快捷方式里的目标如下：
"D:\Program Files (x86)\IntelSWTools\compilers_and_libraries\windows\bin\ifortvars.bat" intel64 && "D:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvarsall.bat" amd64 && "D:\ABAQUStemp\launcher.bat" cae || pause这段代码共246个字符，满足了不超过256个字符的限制。经过尝试，bingo！成功。使用Abaqus/CAE界面提交包含UMAT子程序的计算任务也能正确得到结果。
