使用CH340给stm32f103C8t6最小系统板烧录程序

最新推荐文章于 2025-03-27 01:27:43 发布

William zhaoting

最新推荐文章于 2025-03-27 01:27:43 发布

阅读量925

点赞数 12

文章标签： stm32 嵌入式硬件单片机

本文链接：https://blog.csdn.net/njdhfj/article/details/145314796

版权

工具

FlyMCU

CH340串口烧录器

stm32f103C8t6最小系统板

杜邦线

步骤

下载FlyMCU

官网地址

接线

按照3.3V->3.3V 、GND->GND 、 TXD->PA10 、RXD->PA9 的接线方式进行接线

生成hex文件

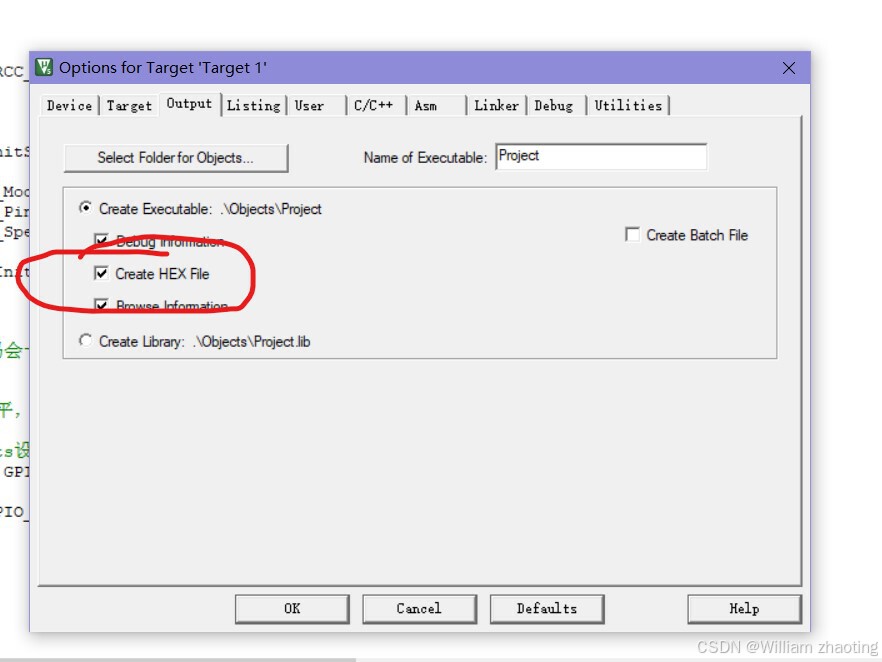

keil 魔术棒选项中output中选择create hex file

模板代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	//开启GPIOC的时钟
															//使用各个外设前必须开启时钟，否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					//定义结构体变量

	GPIO_InitStructure.GPIO_Mode &
