STM32第一篇 ------ DS18B20测温模块

目录

一、DS18B20模块简介

1、DS1820数字温度计

2、DS18B20模块特性

3、工作原理

4、数据格式

5、功能命令集

二、单总线通信的工作原理与使用方法

1、单总线通信简介

2、硬件结构

3、命令序列

4、信号方式

三、程序设计

1、Ds1820s.c

2、Ds1820s.h

3、main.c

四、效果图

---

一、DS18B20模块简介

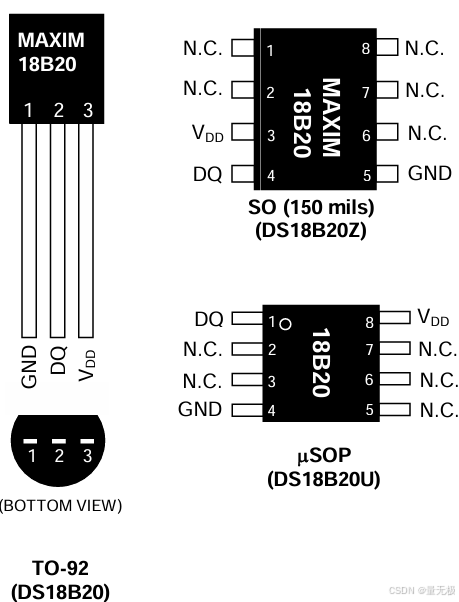

1、DS1820数字温度计

2、DS18B20模块特性

        （1）单线接口仅需要一个端口引脚进行通讯（即单总线接口方式）；

        （2）无需外部器件；

        （3）测温范围：-55 ~ +125 ℃ ，以0.5℃递增；-67 ~ +257 ℉ ，以0.9 ℉ 递增；

        （4）温度以9为数字量读出；

        （5）温度数字量转换时间200ms （典型值）；

        （6）零待机功耗 ；

        （7）分辨率调整范围：9 ~ 12 位；

        （8）用户可定义的非易失性温度报警设置 ；

        （9）报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；

        （10）应用包括温度控制、工业系统、消费品、温度计或任何热感测系统。

3、工作原理

        （1）信号类型：复位脉冲、应答脉冲、写0、写1、读0和读1；（所有这些信号，除了应答脉冲以外，都由主机发出同步信号，并且发送所有的命令和数据都是字节的低位在前）；

        （2）工作时序

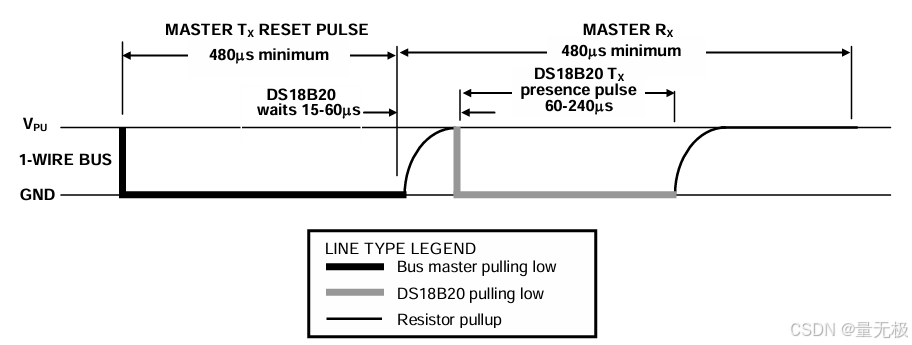

                a、初始化时序

                主机发送复位脉冲后检测从机给主机返回的存在脉冲，检测到正确脉冲表明器件初始化 成功。

                主机输出产生复位脉冲（输出低电平保持时间至少480us），主机进入接收模式  （释放总线，4.7k上拉电阻将总线拉高，延时15 ~ 60 us ），低电平应答脉冲（等待拉低总线约240us内），然后由于上拉电阻作用（释放总线240us内）。

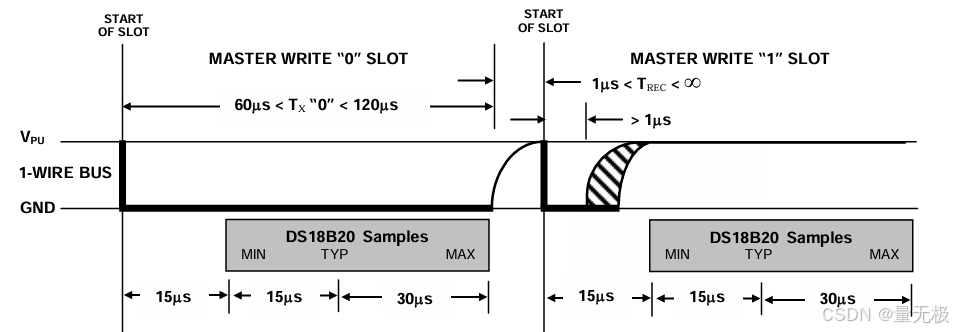

                b、写时序

                写时序“ 0 ” ：输出低电平延时60us ，然后释放总线延时2us；

                写时序“ 1 ” ：输出低电平延时2us，然后释放总线延时60us。

                c、读时序

               主机输出低电平延时2us，再转入输入模式延时12us。读取总线电平，再延时50us。

                单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令  后，必须马上产生读时序，以便从机能够传输数据。

                所有读时序至少需要60us。且在2次独立的读时序之间至少需要1us的恢复时间，每个读  时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线，并且在时序起始后的15us之内采样总线状态。

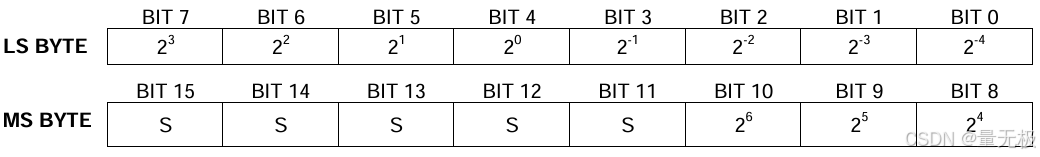

4、数据格式

        MSB最高位S为符号位，负温度S = 1 ，正温度S = 0；

        从而得到以下的表格

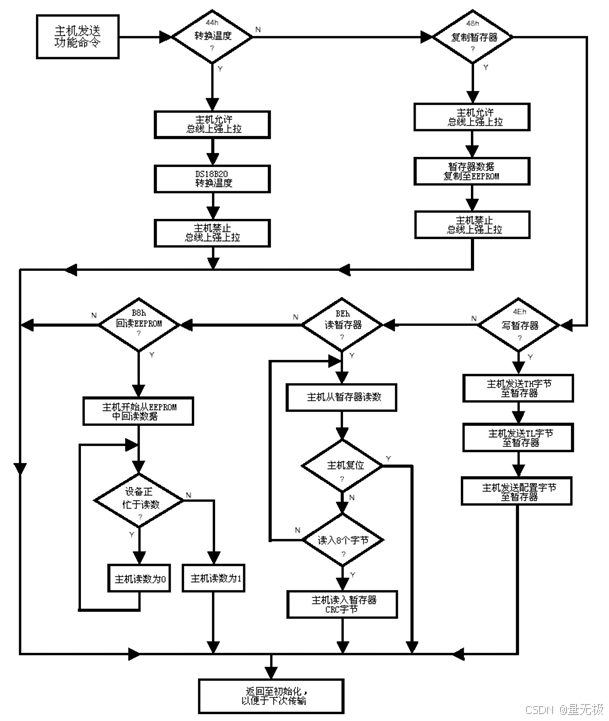

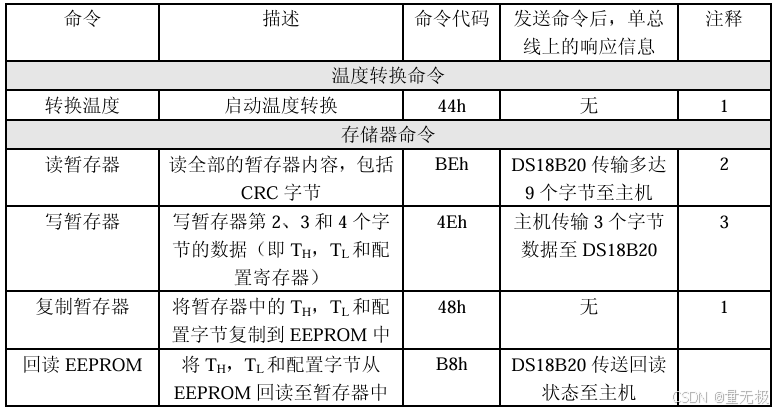

5、功能命令集

二、单总线通信的工作原理与使用方法

1、单总线通信简介

        单总线是一种半双工通信方式，采用单根信号线，既传输时钟，又传输数据，且数据传  输是双向的，具有节省I/O口线资源、结构简单、成本低廉、便于总线扩展和维护等优点。

        适用于单个主机系统，能够控制一个或多个从机设备。当只有一个从机位于总线上时，  系统可按照单节点系统操作；而当多个从机位于总线上时，则系统按照多节点系统操作。

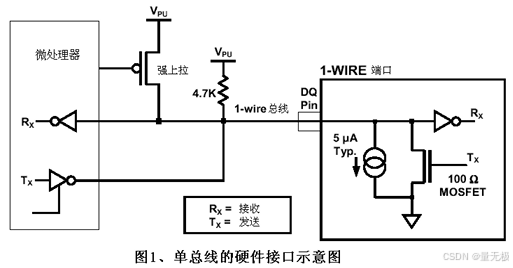

2、硬件结构

        设备（主机或从机）通过一个漏极开路或三态端口，连接至该数据线，这样允许设备在不发送数据时释放数据总线，以便总线被其他设备所使用，单总线端口为漏极开路。

        总线要求外接一个约 5k 的上拉电阻。这样，单总线的闲置状态为高电平，不管什么原因，如果传输过程需要暂时挂起，且要求传输过程还能够继续的话，则总线必须处于空闲状态。位传输之间的恢复时间没有限制，只要总线在恢复期间处于空闲状态（高电平）。

3、命令序列

        典型的单总线命令序列如下：

                第一步：初始化；

                第二步：ROM命令（跟随需要交换的数据）；

                第三步：功能命令（跟随需要交换的数据）。

        每次访问单总线器件，必须严格遵守这个命令序列，如果出现序列混乱，则单总线器件不会响应主机。但是，这个准则对于搜索ROM命令和报警搜索命令例外，在执行两者中任何一条命令之后，主机不能执行其后的功能命令，必须返回至第一步。

4、信号方式

        所有的单总线器件要求采用严格的通信协议 ，以保证数据的完整性。该协议定义了几种信号类型：复位脉冲、应答脉冲、写0、写1、读0和读1。所有这些信号，除了应答脉冲以外，都由主机发出同步信号。并且发送所有的命令和数据都是字节的低位在前，这一点与多数串行通信格式不同（多数为字节的高位在前）。

        具体分析见本文1-3-2 。

三、程序设计

1、Ds1820s.c

#include "ds18b20.h"
#include "stm32f10x.h"

 /**************************************************************************************
 * 描  述 : 配置DS18B20用到的I/O口
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
static void DS18B20_GPIO_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(DS18B20_CLK, ENABLE);

  GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);

  GPIO_SetBits(DS18B20_PORT, DS18B20_PIN);	 //DS18B20数据引脚初始化配置为高电平输出
}

 /**************************************************************************************
 * 描  述 : 配置使DS18B20-DATA引脚变为输入模式
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
static void DS18B20_Mode_IPU(void)
{
 	  GPIO_InitTypeDef GPIO_InitStructure;

	  GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;
	  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;	  //上拉输入
	  GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);
}

 /**************************************************************************************
 * 描  述 : 配置使DS18B20-DATA引脚变为输出模式
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
static void DS18B20_Mode_Out_PP(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  GPIO_InitStructure.GPIO_Pin = DS18B20_PIN;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;   //推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(DS18B20_PORT, &GPIO_InitStructure);
}

 /**************************************************************************************
 * 描  述 : 主机给从机发送复位脉冲
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
static void DS18B20_Rst(void)
{
	DS18B20_Mode_Out_PP();     //主机设置为推挽输出

	DS18B20_DATA_OUT(LOW);     //主机至少产生480us的低电平复位信号
	Delay_us(750);
	DS18B20_DATA_OUT(HIGH);   //主机在产生复位信号后，需将总线拉高
	Delay_us(15);   //从机接收到主机的复位信号后，会在15~60us后给主机发一个存在脉冲
}

 /**************************************************************************************
 * 描  述 : 检测从机给主机返回的存在脉冲
 * 入  参 : 无
 * 返回值 : 0：成功   1：失败
 **************************************************************************************/
static u8 DS18B20_Presence(void)
{
	u8 pulse_time = 0;

	DS18B20_Mode_IPU();    //主机设置为上拉输入

	/* 等待存在脉冲的到来，存在脉冲为一个60~240us的低电平信号
	 * 如果存在脉冲没有来则做超时处理，从机接收到主机的复位信号后，会在15~60us后给主机发一个存在脉冲
	 */
	while( DS18B20_DATA_IN() && pulse_time<100 )
	{
		pulse_time++;
		Delay_us(1);
	}

	if( pulse_time >=100 )  //经过100us后，存在脉冲都还没有到来
		return 1;             //读取失败
	else                 //经过100us后，存在脉冲到来
		pulse_time = 0;    //清零计时变量

	while( !DS18B20_DATA_IN() && pulse_time<240 )  // 存在脉冲到来，且存在的时间不能超过240us
	{
		pulse_time++;
		Delay_us(1);
	}
	if( pulse_time >=240 ) // 存在脉冲到来，且存在的时间超过了240us
		return 1;        //读取失败
	else
		return 0;
}

 /**************************************************************************************
 * 描  述 : 从DS18B20读取一个bit
 * 入  参 : 无
 * 返回值 : u8
 **************************************************************************************/
static u8 DS18B20_Read_Bit(void)
{
	u8 dat;

	/* 读0和读1的时间至少要大于60us */
	DS18B20_Mode_Out_PP();
	/* 读时间的起始：必须由主机产生 >1us <15us 的低电平信号 */
	DS18B20_DATA_OUT(LOW);
	Delay_us(10);

	/* 设置成输入，释放总线，由外部上拉电阻将总线拉高 */
	DS18B20_Mode_IPU();

	if( DS18B20_DATA_IN() == SET )
		dat = 1;
	else
		dat = 0;

	/* 这个延时参数请参考时序图 */
	Delay_us(45);

	return dat;
}

 /**************************************************************************************
 * 描  述 : 从DS18B20读一个字节，低位先行
 * 入  参 : 无
 * 返回值 : u8
 **************************************************************************************/
u8 DS18B20_Read_Byte(void)
{
	u8 i, j, dat = 0;

	for(i=0; i<8; i++)
	{
		j = DS18B20_Read_Bit();		//从DS18B20读取一个bit
		dat = (dat) | (j<<i);
	}

	return dat;
}

 /**************************************************************************************
 * 描  述 : 写一个字节到DS18B20，低位先行
 * 入  参 : u8
 * 返回值 : 无
 **************************************************************************************/
void DS18B20_Write_Byte(u8 dat)
{
	u8 i, testb;
	DS18B20_Mode_Out_PP();

	for( i=0; i<8; i++ )
	{
		testb = dat&0x01;
		dat = dat>>1;
		/* 写0和写1的时间至少要大于60us */
		if (testb)
		{
			DS18B20_DATA_OUT(LOW);
			Delay_us(8);   //1us < 这个延时 < 15us

			DS18B20_DATA_OUT(HIGH);
			Delay_us(58);    //58us+8us>60us
		}
		else
		{
			DS18B20_DATA_OUT(LOW);
			/* 60us < Tx 0 < 120us */
			Delay_us(70);

			DS18B20_DATA_OUT(HIGH);
			/* 1us < Trec(恢复时间) < 无穷大*/
			Delay_us(2);
		}
	}
}

 /**************************************************************************************
 * 描  述 : 起始DS18B20
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void DS18B20_Start(void)
{
	DS18B20_Rst();	           //主机给从机发送复位脉冲
	DS18B20_Presence();	       //检测从机给主机返回的存在脉冲
	DS18B20_Write_Byte(0XCC);		 // 跳过 ROM
	DS18B20_Write_Byte(0X44);		 // 开始转换
}

 /**************************************************************************************
 * 描  述 : DS18B20初始化函数
 * 入  参 : 无
 * 返回值 : u8
 **************************************************************************************/
u8 DS18B20_Init(void)
{
	DS18B20_GPIO_Config();
	DS18B20_Rst();

	return DS18B20_Presence();
}

 /**************************************************************************************
 * 描  述 : 从DS18B20读取温度值
 * 入  参 : 无
 * 返回值 : float
 **************************************************************************************/
float DS18B20_Get_Temp(void)
{
	u8 tpmsb, tplsb;
	short s_tem;
	float f_tem;

	DS18B20_Rst();
	DS18B20_Presence();
	DS18B20_Write_Byte(0XCC);				/* 跳过 ROM */
	DS18B20_Write_Byte(0X44);				/* 开始转换 */

	DS18B20_Rst();
    DS18B20_Presence();
	DS18B20_Write_Byte(0XCC);				/* 跳过 ROM */
    DS18B20_Write_Byte(0XBE);				/* 读温度值 */

	tplsb = DS18B20_Read_Byte();
	tpmsb = DS18B20_Read_Byte();

	s_tem = tpmsb<<8;
	s_tem = s_tem | tplsb;

	if( s_tem < 0 )		/* 负温度 */
		f_tem = (~s_tem+1) * 0.0625;
	else
		f_tem = (s_tem * 0.625);

    //这样做的目的将小数点后第一位也转换为可显示数字
    //同时进行一个四舍五入操作。

	return f_tem/10.0;
}

2、Ds1820s.h

#ifndef __DS18B20_H
#define	__DS18B20_H

#include "stm32f10x.h"
#include "delay.h"

#define HIGH  1
#define LOW   0

#define DS18B20_CLK     RCC_APB2Periph_GPIOB
#define DS18B20_PIN     GPIO_Pin_12
#define DS18B20_PORT		GPIOB

//带参宏，可以像内联函数一样使用,输出高电平或低电平
#define DS18B20_DATA_OUT(a)	if (a)	\
					GPIO_SetBits(GPIOB,GPIO_Pin_12);\
					else		\
					GPIO_ResetBits(GPIOB,GPIO_Pin_12)
 //读取引脚的电平
#define  DS18B20_DATA_IN()	   GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)

typedef struct
{
	u8  temp_int;	 	//温度的整数部分
	u8  temp_deci;	 	//温度的小数部分
	u8  check_sum;	 	//校验和

}DS18B20_Data_TypeDef;

u8 DS18B20_Init(void);
float DS18B20_Get_Temp(void);

#endif /* __DS18B20_H */

3、main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Ds18b20.h"

uint8_t temp[17];
float temp_data = 0.0 ;



void TempGetNum ()
{
	temp_data=DS18B20_Get_Temp();

	sprintf((char*)temp,"%4.2f",temp_data);
	OLED_ShowString(1,6,temp);
}


int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化

	OLED_ShowString(1,1,"Temp:");

	while (DS18B20_Init())
    {
        OLED_ShowString(1,1,"DS18B20 Error");
    }


	while (1)
	{
		TempGetNum();
		Delay_ms(500);
	}
}

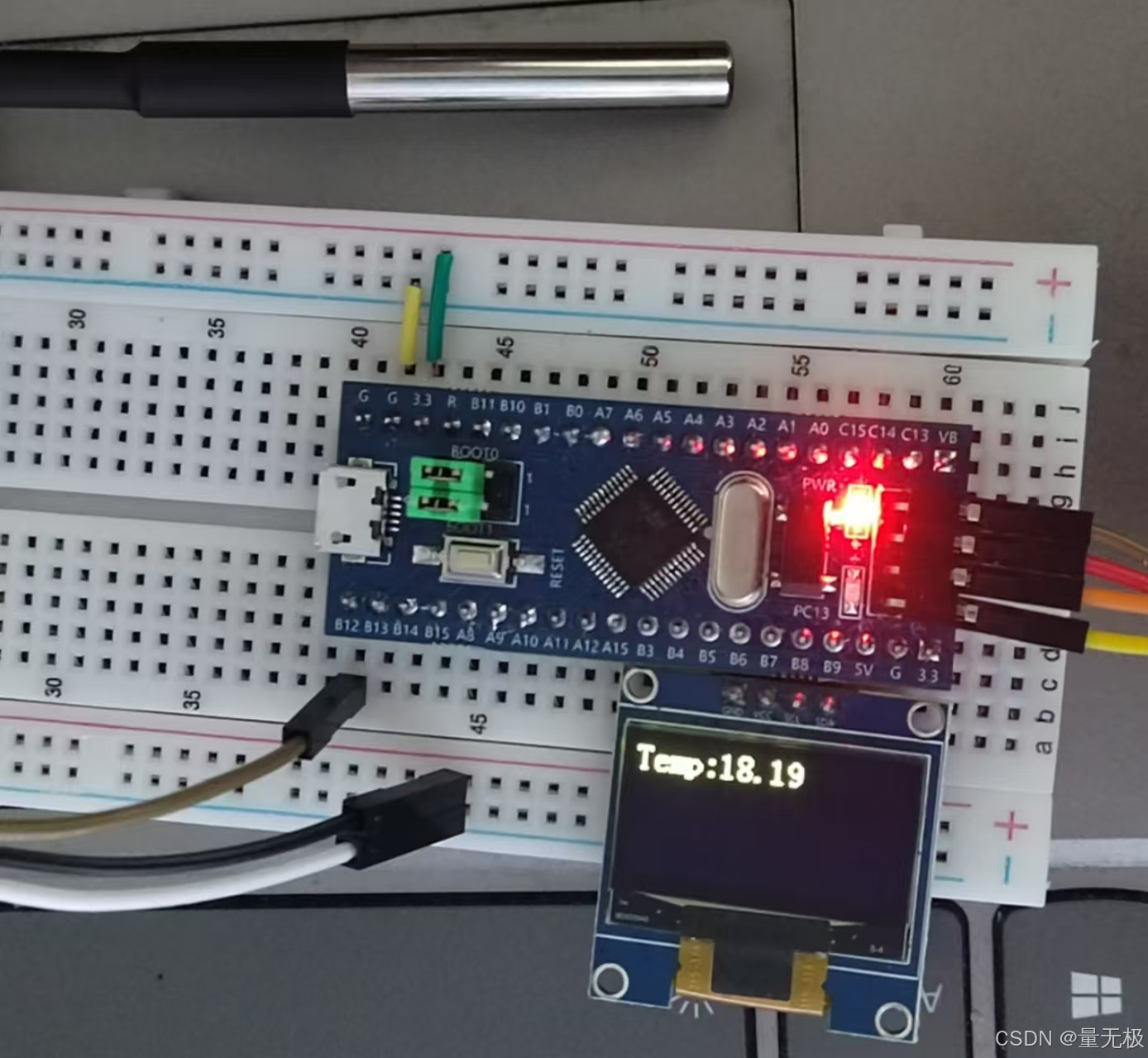

四、效果图
