AD 20联合KeyShot实现渲染

AD 20联合KeyShot实现渲染

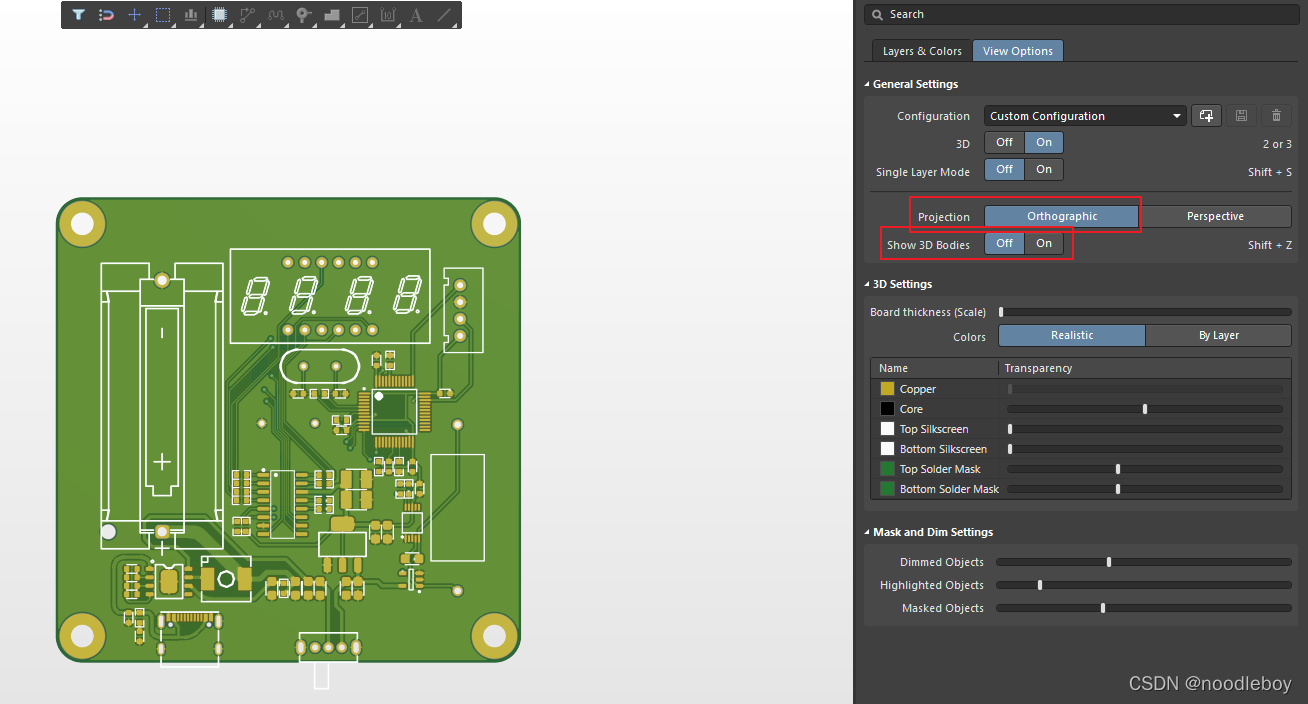

AD 3D仿真图和渲染图

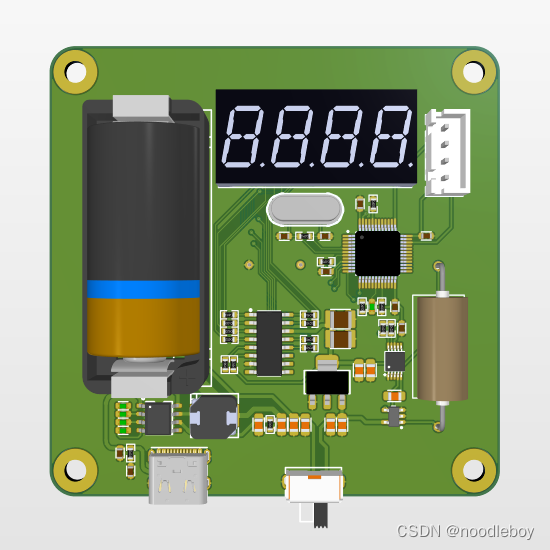

AD 3D图

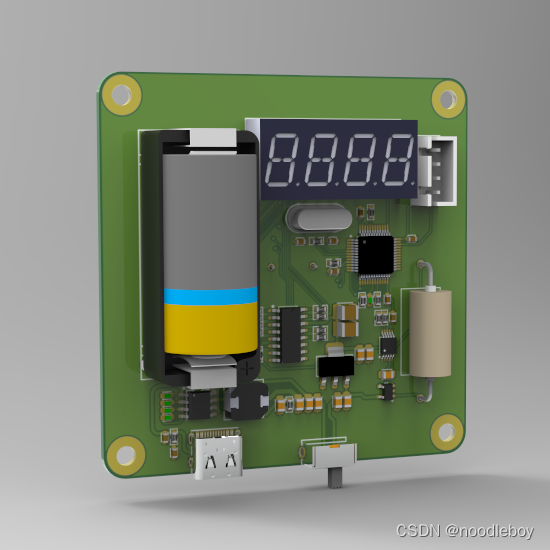

KeyShot渲染图

步骤描述

1. 准备好AD的PCB文件（当然是具有全部3D模型文件的）；
2. 导出PCB的stp的3D文件；
3. 准备PCB的顶层和底层的截图；

4. KeyShot导入PCB的stp文件；
5. 准备纹理贴图；

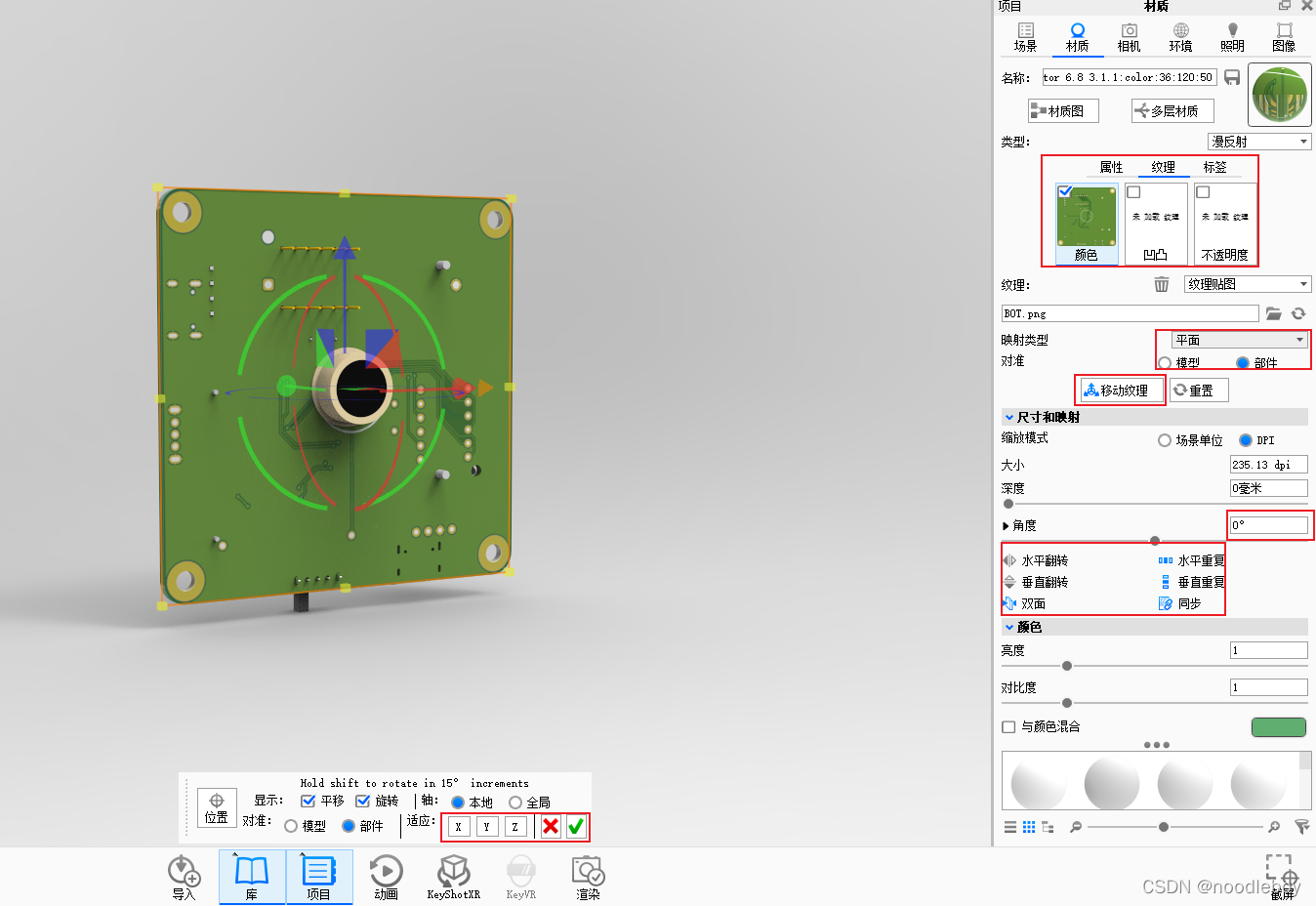

   1. 贴底层；
      a. 选择纹理，双击颜色调出纹理图片选择框，选择底层图片；
      b. 映射类型选择平面，对准选择部件；
      c. 选择移动纹理；
      d. 依次点击底部的X, Y, Z, ✔四个按钮；
      e. 查看角度和镜像，进行设置
      f. 双面贴图；

   2. 贴顶层；
      a. 选择标签，点击左侧+号，选择添加标签（纹理）；
      b. 其他步骤仿照添加底层图操作即可；
      c. 取消双面贴图；
6. PCB板上其他零部件的材质与颜色分配，点击软件界面 底部的库按钮，左侧会跳出菜单，这部分就自由发挥了；

遗留问题

1. 贴图时必须是先贴底面后贴顶面，和是否双面贴图有关，这个可能是软件使用问题，需要再测试操作。
