Altium Designer 放置圆形禁止覆铜区

最新推荐文章于 2024-08-13 14:20:22 发布
最新推荐文章于 2024-08-13 14:20:22 发布
阅读量1.7w 收藏 68
点赞数 4
分类专栏： PCB设计制作 Altium Designer 文章标签： pcb设计制作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/noodleboy/article/details/119142919
版权

  1. 切换至任意层，例如Top Overlayer

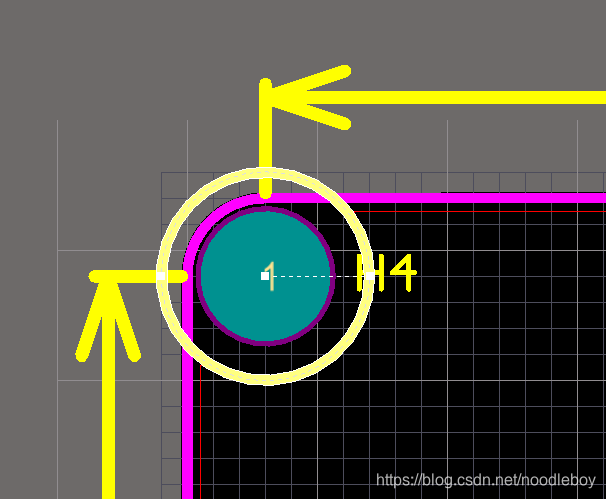

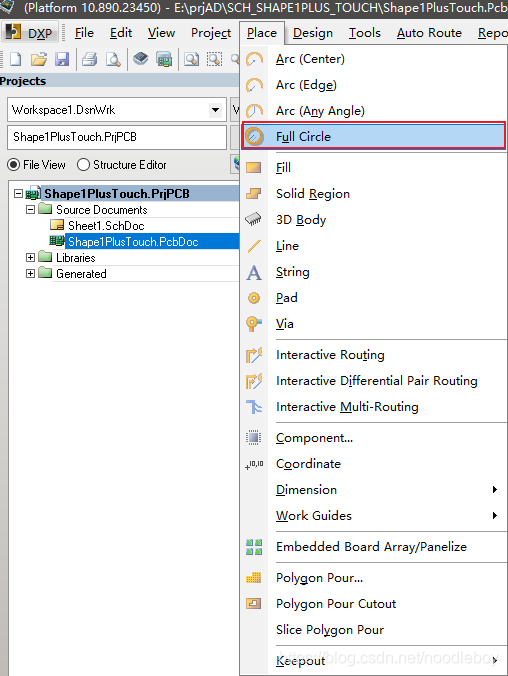

  2. 绘制一个圆形
    在这里插入图片描述
    在这里插入图片描述

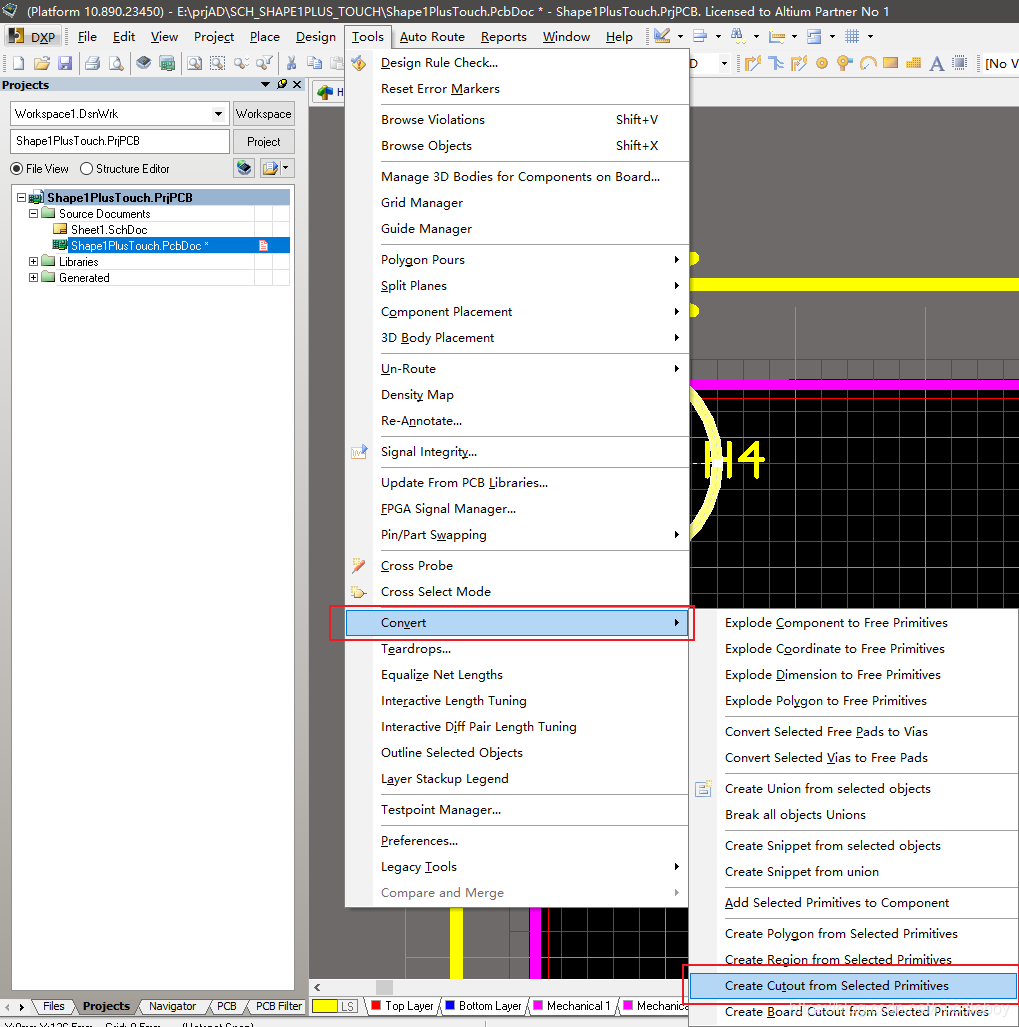

  3. 转换成禁止覆铜区
    在这里插入图片描述

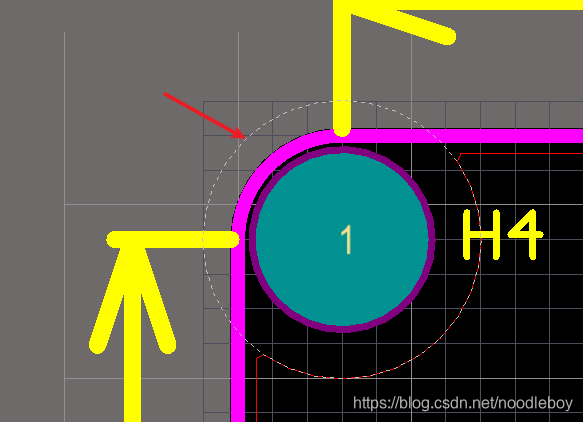

  4. 删除圆形，应能看到一个虚线圆
    在这里插入图片描述

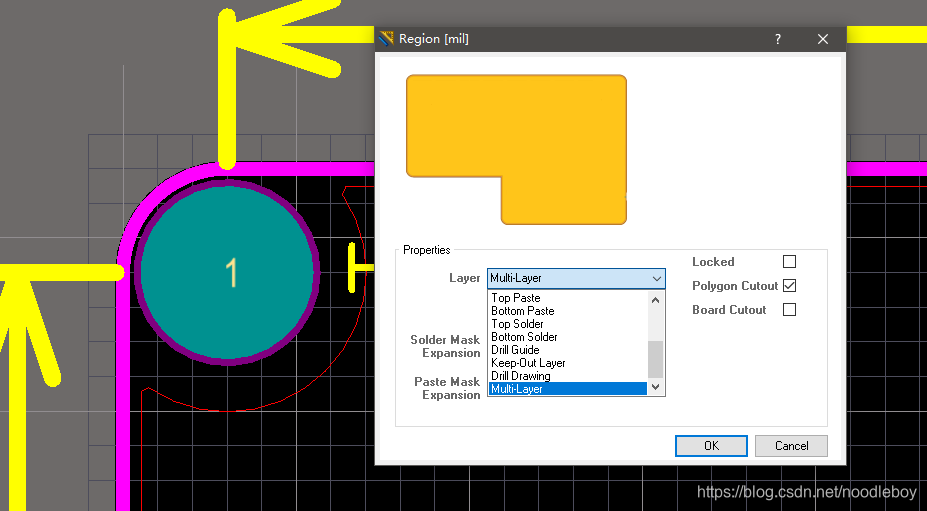

  5. 双击这个虚线圆，调出属性设置对话框，根据需要设置
    在这里插入图片描述

  6. 重新覆铜即可
