HCIE课程笔记10-OSPF配置

一 配置OSPF的基本功能

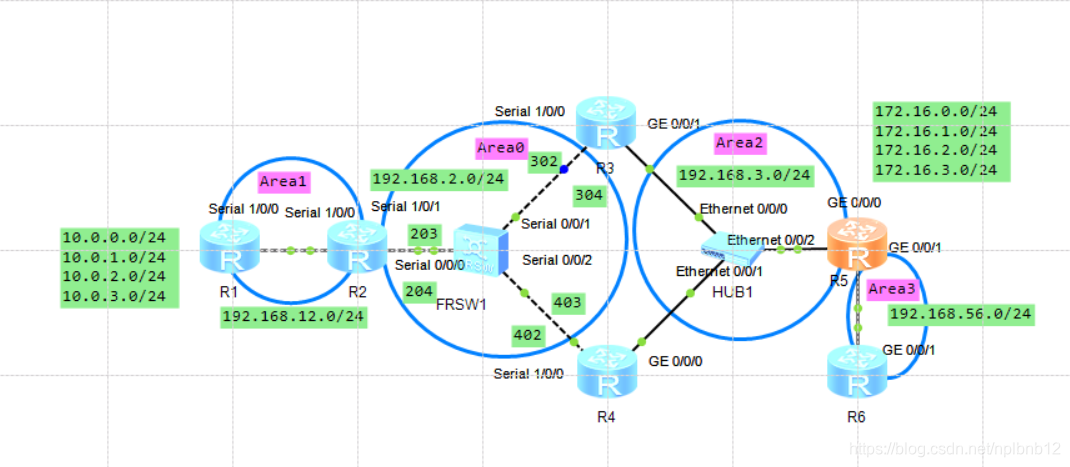

拓扑图：





（1）全网根据拓扑进行基本OSPF配置，帧中继采用静态映射；

（2）在R1分别将网段10.0.X.0/24引入到OSPF自治系统内，引入路由时采用缺省值；

（3）在R5上，将172.16.X.0/24通告进OSPF



R2、R3、R4帧中继配置：

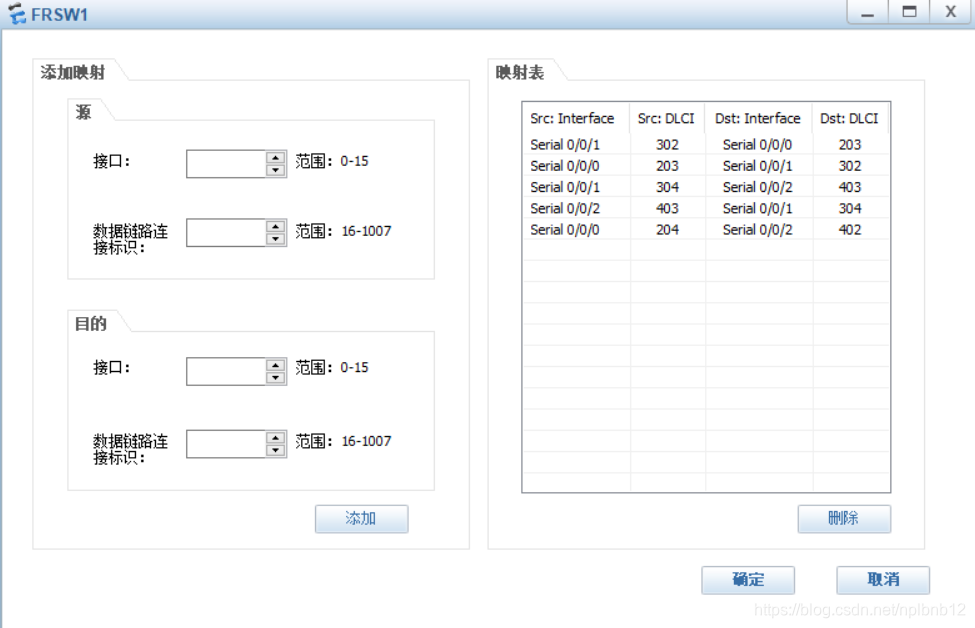

FRSW1配置如下：

R2:

int s1/0/1

link-protocol fr

 undo fr inarp                      //取消动态映射

 fr map ip 192.168.2.3 203 broadcast  //静态映射，远端IP地址+本段DLCI号

 fr map ip 192.168.2.4 204 broadcast

 ip address 192.168.2.2 255.255.255.0 R3:

int s1/0/0

link-protocol fr

 undo fr inarp

 fr map ip 192.168.2.2 302 broadcast

 fr map ip 192.168.2.4 304 broadcast

 ip address 192.168.2.3 255.255.255.0



R4:

int s1/0/0

link-protocol fr

 undo fr inarp

 fr map ip 192.168.2.2 402 broadcast

 fr map ip 192.168.2.3 403 broadcast

 ip address 192.168.2.4 255.255.255.0

配置完成后， R2、R3、R4可以互相PING通。



OSPF基础配置如下：

R1:

int s1/0/0

  ip add 192.168.12.1 24

int lo0

  ip add 1.1.1.1 32

  ip
