2021年大学交换原理复习要点

1. TST网络结构
   TST网络是电话交换系统中经常使用的一种3级网络，由两级T接线器与一级S接线器组合而成

T接线器：时分，采用PCM

S接线器：空分

具有32条双向时分复用线，且每条时分复用线上由32个时隙，编号相同的入线和出线共同组成一条双向时分复用线。
TST交换网络的第1级有32个T接线器，第2级为一个32 x 32的S接线器，第3级由32个T接线器组成，分别连在每一条输出线上。

第1级T接线器采用的是输出控制方式，第3级T接线器采用的是输入控制方式（当然第1和第3级的控制方式也可以调换），而对于第2级S接线器采用何种方式均可。

2. TST网络工作原理

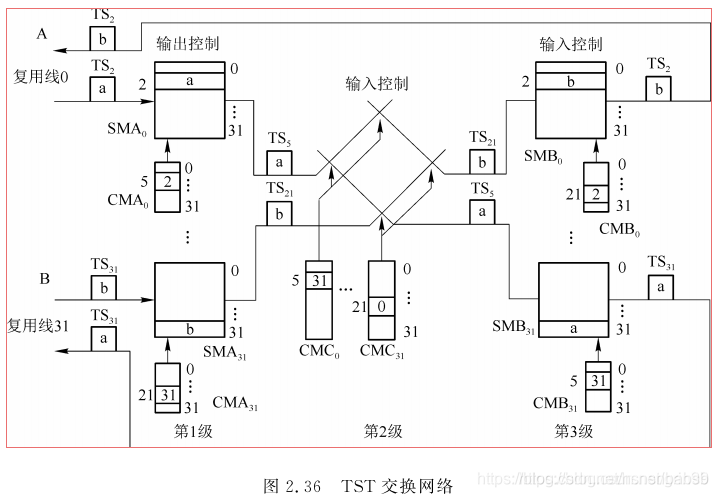

   如图2.36所示，假设复用线0上TS2与复用线31上的TS31存在信息交换（双向的信息交换A–>B 和 B–>A）
   在这里插入图片描述


建立通路时，在中间级S接线器上选择一个其入线0和出线31都空闲的内部时隙进行A–>B方向的信息交换，假设这个空闲的内部时隙为TS5；
中间级S接线器同时还要选择一个其入线31和出线0都空闲的内部时隙进行B–>A方向的信息交换，假设这个空闲的内部时隙为TS21；
第1级T接线器采用输出控制（顺序写入，控制读出）方式，那么在CMA0的第5个单元写入2（TS2交换到TS5），SMA0的第2个单元写入a（假设a是A–>B TS2要交换的信息）；
第2级S接线器作用是在TS2和TS31之间建立通路，S接线器并不改变信息所在时隙，所以入线和出线信息所在时隙仍是TS5；
第3级T接线器采用输入控制（控制写入，顺序读出）方式，那么在CMB31的第5个单元写入31，（TS5交换到TS31）SMB31的第31个单元写入a。
T接线器：

如果是输入控制方式，那么CM就选择输入端时隙所在单元，在该单元填入输出端时隙（例如TS5交换到TS31，那么CM第5个单元填的是31，SM第31个单元填的是a，即TS5的信息）；
如果是输出控制方式，那么CM就选择输出端时隙所在单元，在该单元填入输入端时隙，比如输入端时隙是TSi，就填入i（例如TS5交换到TS31，那么CM第31个单元填入5，SM第5个单元填入a）
3. 需要注意的事项
交换网络一般建立双向通路，因此内部时隙（比如上面例子中的TS5和TS21）的选择一般采用反相法，即两个方向的内部时隙相差半个帧（例如PCM一帧有32个时隙，那么半帧就相差16个时隙）
设：
Nf=一帧的时隙数
Na=A到B方向的内部时隙数
Nb=B到A方向的内部时隙数
则：
Nb=Na+Nf/2
阻塞特性：
TST网络完全无阻赛的条件：m（内部时隙数）=2n（输入时隙数）
控制方式：第1级T接线器和第3级T接线器一般采用不同的控制方式
