目录
内容可能存在错误，欢迎大家批评指正
一、例子介绍
本文使用的是官网上提供的第二例子（ MOOSE|EX02），这个例子的求解的方程是在扩散方程（泊松方程）之上添加平流项，平流速度 v ⃗ \vec{v} v在 z z z方向上为 1 1 1，否则为零。其边界条件采用Dirichlet边界。在求解域底部上 u = 1 u=1 u=1 ，在顶部 u = 0 u=0 u=0 ，在剩余的其他边界上 ∇ u ⋅ n ^ = 0 \nabla u \cdot \hat{n} = 0 ∇u⋅n^=0，其中 n ^ \hat{n} n^是边界法向向量。
− ∇ ⋅ ∇ u + v ⃗ ⋅ ∇ u = 0 ∈ Ω u = 1 ∈ ∂ Ω b o t t o m u = 0 ∈ ∂ Ω t o p ∇ u ⋅ n ^ = 0 ∈ ∂ Ω o t h e r (1.1) \begin{aligned} -\nabla \cdot \nabla u + \vec{v} \cdot \nabla u&=0 && \quad \in \Omega \\ u &= 1 && \quad \in \partial \Omega_{bottom} \\ u &= 0 && \quad \in \partial \Omega_{top}\\ \nabla u \cdot \hat{n}& = 0 && \quad \in \partial \Omega_{other} \end{aligned} \tag{1.1} −∇⋅∇u+v⋅∇uuu∇u⋅n^=0=1=0=0∈Ω∈∂Ωbottom∈∂Ωtop∈∂Ωother(1.1)
二、FEM
1、生成弱形式
a.等式两侧同时乘测试函数 ψ \psi ψ
ψ
(
−
∇
⋅
∇
u
)
+
ψ
(
v
⃗
⋅
∇
u
)
=
0
ψ
,
u
∈
V
(2.1)
\psi(-\nabla \cdot \nabla u) + \psi (\vec{v} \cdot \nabla u )=0 \quad \quad \psi,u \in V \tag{2.1}
ψ(−∇⋅∇u)+ψ(v⋅∇u)=0ψ,u∈V(2.1)
这里
V
=
H
1
(
Ω
)
V =H^{1}{(\Omega)}
V=H1(Ω)
b.对整个求解域 Ω \Omega Ω积分
− ∫ Ω ψ ( ∇ ⋅ ∇ u ) + ∫ Ω ψ ( v ⃗ ⋅ ∇ u ) = 0 (2.2) -\int_{\Omega} \psi ( \nabla \cdot \nabla u)+\int_{\Omega}\psi(\vec{v} \cdot \nabla u ) =0 \tag{2.2} −∫Ωψ(∇⋅∇u)+∫Ωψ(v⋅∇u)=0(2.2)
c.分部积分
由于求导的性质有
∇
⋅
(
ψ
∇
u
)
=
ψ
∇
⋅
∇
u
+
∇
ψ
⋅
∇
u
\nabla \cdot (\psi \nabla u)=\psi\nabla \cdot \nabla u+\nabla \psi \cdot \nabla u
∇⋅(ψ∇u)=ψ∇⋅∇u+∇ψ⋅∇u，带入（2.2）式左侧第一项得:
∫
Ω
∇
ψ
⋅
∇
u
−
∫
Ω
∇
⋅
(
ψ
∇
u
)
+
∫
Ω
ψ
(
v
⃗
⋅
∇
u
)
=
0
(2.3)
\int_{\Omega} \nabla \psi \cdot \nabla u-\int_{ \Omega}\nabla \cdot (\psi \nabla u)+\int_{\Omega} \psi(\vec{v} \cdot \nabla u )=0 \tag{2.3}
∫Ω∇ψ⋅∇u−∫Ω∇⋅(ψ∇u)+∫Ωψ(v⋅∇u)=0(2.3)
d.应用散度定理
散度定理可以理解成：考虑在流动得液体中取出体积为
V
V
V的部分，则流过该部分表面
S
S
S的液体通量等于散度在整个体积上的积分。
∭
V
(
∇
⋅
F
)
d
V
=
∯
s
(
F
⋅
n
^
)
d
S
{\displaystyle \iiint _{V}\left(\mathbf {\nabla } \cdot \mathbf {F} \right)\,\mathrm {d} V=} \oiint{\displaystyle \scriptstyle s}{\displaystyle (\mathbf {F} \cdot \mathbf {\hat {n}} )\,\mathrm {d} S}
∭V(∇⋅F)dV=∬s(F⋅n^)dS
左侧是在整个体积
V
V
V上的积分，右侧是在
V
V
V的表面边界
S
S
S上的积分,
n
^
{\mathbf {\hat {n}} }
n^是边界上外法线方向。
对（2.3）式的左侧第二项应用散度定理，（2.3）式可以写成
∫
Ω
∇
ψ
⋅
∇
u
−
∫
∂
Ω
ψ
(
∇
u
⋅
n
^
)
+
∫
Ω
ψ
(
v
⃗
⋅
∇
u
)
=
0
ψ
,
u
∈
V
(2.4)
\int_{\Omega} \nabla \psi \cdot \nabla u-\int_{ \partial \Omega} \psi (\nabla u\cdot \mathbf {\hat {n}})+\int_{\Omega} \psi(\vec{v} \cdot \nabla u )=0 \quad \quad \psi,u \in V \tag{2.4}
∫Ω∇ψ⋅∇u−∫∂Ωψ(∇u⋅n^)+∫Ωψ(v⋅∇u)=0ψ,u∈V(2.4)
e.写成内积的形式
可以把（2.4）式用内积形式表示，其中每项都能在MOOSE中找到现有类进行继承
(
∇
ψ
,
∇
u
)
⏟
K
e
r
n
e
l
−
⟨
ψ
,
∇
u
⋅
n
^
⟩
⏟
B
o
u
n
d
a
r
y
C
o
n
d
i
t
i
o
n
+
(
ψ
,
v
⃗
⋅
∇
u
)
⏟
K
e
r
n
e
l
=
0
ψ
,
u
∈
V
(2.5)
\underbrace{\left(\nabla\psi, \nabla u \right)}_{Kernel} - \underbrace{\langle\psi, \nabla u\cdot \hat{n} \rangle}_{BoundaryCondition} + \underbrace{\left(\psi,\vec{v} \cdot \nabla u\right)}_{Kernel} = 0 \quad \quad \psi,u \in V \tag{2.5}
Kernel
(∇ψ,∇u)−BoundaryCondition
⟨ψ,∇u⋅n^⟩+Kernel
(ψ,v⋅∇u)=0ψ,u∈V(2.5)
2、等参单元
a
(
ψ
,
u
)
=
(
∇
ψ
,
∇
u
)
−
⟨
ψ
,
∇
u
⋅
n
^
⟩
+
(
ψ
,
v
⃗
⋅
∇
u
)
=
∫
Ω
∇
ψ
⋅
∇
u
−
∫
∂
Ω
ψ
(
∇
u
⋅
n
^
)
+
∫
Ω
ψ
(
v
⃗
⋅
∇
u
)
=
∑
e
∣
J
e
∣
[
∫
Ω
^
e
∇
ψ
i
⋅
∇
u
h
−
∫
∂
Ω
^
ψ
i
(
∇
u
h
⋅
n
^
)
+
∫
Ω
^
e
ψ
i
(
v
⃗
⋅
∇
u
h
)
]
=
0
\begin{aligned} a(\psi,u)=&\left(\nabla\psi, \nabla u \right) - {\langle\psi, \nabla u\cdot \hat{n} \rangle} + \left(\psi,\vec{v} \cdot \nabla u\right)\\ =&\int_{\Omega} \nabla \psi \cdot \nabla u-\int_{ \partial \Omega} \psi (\nabla u\cdot \mathbf {\hat {n}})+\int_{\Omega} \psi(\vec{v} \cdot \nabla u )\\ =&\sum_e \left|\mathcal{J}_{e}\right| \left[\int_{\hat{\Omega}_e} \nabla \psi_i \cdot \nabla u_h-\int_{ \partial \hat{\Omega}} \psi_i (\nabla u_h\cdot \mathbf {\hat {n}})+\int_{\hat{\Omega}_e} \psi_i(\vec{v} \cdot \nabla u_h )\right]\\ =&0 \end{aligned}
a(ψ,u)====(∇ψ,∇u)−⟨ψ,∇u⋅n^⟩+(ψ,v⋅∇u)∫Ω∇ψ⋅∇u−∫∂Ωψ(∇u⋅n^)+∫Ωψ(v⋅∇u)e∑∣Je∣[∫Ω^e∇ψi⋅∇uh−∫∂Ω^ψi(∇uh⋅n^)+∫Ω^eψi(v⋅∇uh)]0
其中
u
≈
u
h
=
∑
i
n
U
i
ψ
i
i
=
1
,
2
,
⋯
n
u \approx u_h=\sum_{i}^nU_{i}\psi_i \quad \quad i = 1,2,\cdots n
u≈uh=i∑nUiψii=1,2,⋯n
这样刚度矩阵的
3、高斯积分
进行离散后的积分求解起来很麻烦，为了方便就采用了高斯积分的形式
∑
e
∫
Ω
^
e
f
(
ξ
ˉ
)
∣
J
e
∣
d
ξ
ˉ
≈
∑
e
∑
q
w
q
f
(
x
ˉ
q
)
∣
J
e
(
x
ˉ
q
)
∣
\sum_{e} \int_{\hat{\Omega}_{e}} f(\bar{\xi})\left|\mathcal{J}_{e}\right| \mathrm{d} \bar{\xi} \approx \sum_{e} \sum_{q} w_{q} f\left(\bar{x}_{q}\right)\left|\mathcal{J}_{e}\left(\bar{x}_{q}\right)\right|
e∑∫Ω^ef(ξˉ)∣Je∣dξˉ≈e∑q∑wqf(xˉq)∣Je(xˉq)∣
x
ˉ
q
\bar{x}_{q}
xˉq是正交点的位置，
w
q
w_{q}
wq是它的相关权重。
最终我们只需求解:
R
⃗
i
(
u
h
)
=
∑
e
∑
q
w
q
∣
J
e
∣
[
∇
ψ
i
⋅
∇
u
h
+
ψ
i
(
v
⃗
⋅
∇
u
h
)
]
(
x
⃗
q
)
⏟
Kernel Object(s)
−
∑
f
∑
q
f
a
c
e
w
q
f
a
c
e
∣
J
f
∣
[
ψ
i
∇
u
h
⋅
n
⃗
]
(
x
⃗
q
f
a
c
e
)
⏟
BoundaryCondition Object
\begin{aligned} \vec{R}_i(u_h) &= \sum_e \sum_{q} w_{q} \left|\mathcal{J}_e\right|\underbrace{\left[ \nabla\psi_i\cdot \nabla u_h + \psi_i \left(\vec v \cdot \nabla u_h \right) \right](\vec{x}_{q})}_{\textrm{Kernel Object(s)}} \\ &- \sum_f \sum_{q_{face}} w_{q_{face}} \left|\mathcal{J}_f\right|\underbrace{\left[\psi_i \nabla u_h \cdot \vec{n} \right](\vec x_{q_{face}})}_{\textrm{BoundaryCondition Object}} \end{aligned}
Ri(uh)=e∑q∑wq∣Je∣Kernel Object(s)
[∇ψi⋅∇uh+ψi(v⋅∇uh)](xq)−f∑qface∑wqface∣Jf∣BoundaryCondition Object
[ψi∇uh⋅n](xqface)
MOOSE平台关于高斯积分的介绍Quadrature,目前还没有太多说明。
三、输入文件
MOOSE会把输入文件和编译的app一块编译成而执行文件，然后运行输出，MOOSE的输入文件采用的是“分层输入文本”（hit）格式，基本的MOOSE输入文件包含六个部分
[Mesh]:定义求解的区域及剖分
[Variables]:定义需要求解的变量
[Kernels]:定义要解决的方程
[BCs]:定义边界条件
[Executioner]:定义解决问题的类型和方式
[Outputs]:定义结果如何输出
当然根据求解问题的需要也可以添加AuxVariables、AuxKernels、preconditioners、Postprocessors、Functions等更多的层。
[Kernels] #最外层名称不能随意更改，要使用MOOSE支持的层名
[Kernel_1] #内存名称可以用户自定义，方便阅读
type = Kernel_name #要用的物理模块，必须是编译的app包含在内的
variable = variable1 #该物理模块需要求解的变量名称
#根据Kernel的类型设置其他参数
[]
[Kernel_2] #需要多个物理模块，可以并列添加内部层
type = Kernel_name #同一个物理模块可以多次调用求解不同的变量
variable = variable2 #
[]
[] #内外层的开始和结尾都需要中括号
1、网格[mesh]

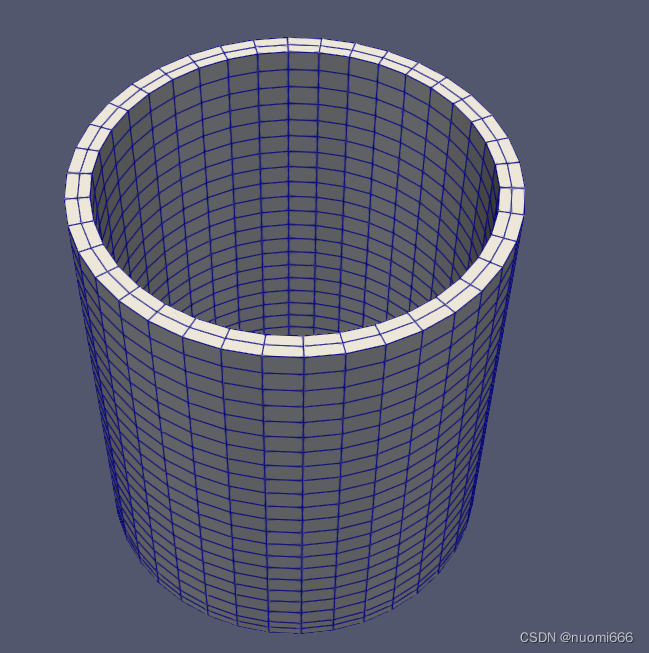

本例使用的网格是已经生成的ExodusII格式的网格文件，所以直接导入就行。共有3774个节点，2476个四边形剖分。
[Mesh]
file = mug.e
[]
MOOSE支持很多类型的网格文件导入，具体可以查看官网介绍（FileMesh）。
2、变量[Variables]
对于改问题要求解的方程
−
∇
⋅
∇
u
+
v
⃗
⋅
∇
=
0
-\nabla \cdot \nabla u + \vec{v} \cdot \nabla=0
−∇⋅∇u+v⋅∇=0
其中只包含一个变量
u
u
u。
[Variables]
[convected] #变量的名称
order = FIRST #基函数插值类型
family = LAGRANGE #阶数
[] #网格是QUAD4剖分，所以该变量采用拉格朗日一次插值
[]
3、物理模块[Kernels]
控制方程的弱形式除去边界边界项外还有两项：扩散项和对流项，所以物理模块应该选用两个。
[Kernels]
[diff]
type = Diffusion
variable = convected
[]
[conv]
type = ExampleConvection
variable = convected
velocity = '0.0 0.0 1.0'
[]
[]
物理模块由两个文件构成，存放在./include中的.h类型的头文件和存放在./src中.C类型的源文件
对于Diffusion模块，其头文件Diffusion.h
#pragma once //避免多次编译
#include "Kernel.h" //调用
class Diffusion : public Kernel //继承Kernel类
{
public:
//InputParameters：主要的MOOSE类负责处理几乎每个MOOSE系统中的用户定义参数。
static InputParameters validParams();
Diffusion(const InputParameters & parameters);//构造函数
protected:
virtual Real computeQpResidual() override;//残差求解函数，必须重载
virtual Real computeQpJacobian() override;//雅可比矩阵求解函数，必须重载
};
源文件Diffusion.C
#include "Diffusion.h"
//注册类名，通过这个将类编译进程序使用
registerMooseObject("MooseApp", Diffusion);
InputParameters
Diffusion::validParams() //构造Diffusion模块获取物理变量的函数
{
InputParameters params = Kernel::validParams();
//addClassDescription添加类描述
params.addClassDescription("The Laplacian operator ($-\\nabla \\cdot \\nabla u$), with the weak "
"form of $(\\nabla \\phi_i, \\nabla u_h)$.");
return params;
}
Diffusion::Diffusion(const InputParameters & parameters) : Kernel(parameters) {}
Real
Diffusion::computeQpResidual()
{
return _grad_u[_qp] * _grad_test[_i][_qp];//继承的是Kernel，所以要使用_grad_test或_test
}
Real
Diffusion::computeQpJacobian()
{
return _grad_phi[_j][_qp] * _grad_test[_i][_qp];
}
平流项模块的头文件ExampleConvection.h
#pragma once
#include "Kernel.h"
class ExampleConvection : public Kernel
{
public:
/**这是构造函数的声明。 这个函数接受一个字符串和一个InputParameters对象，
就像其他Kernel-derived类。
*/
ExampleConvection(const InputParameters & parameters);
/**
validParams返回这个内核接受/需要的参数
*/
static InputParameters validParams();
protected:
/**
计算一个积分点（节点）上的残差
*/
virtual Real computeQpResidual() override;
/**
* Responsible for computing the diagonal block of the preconditioning matrix.
* This is essentially the partial derivative of the residual with respect to
* the variable this kernel operates on ("u").
*
* Note that this can be an approximation or linearization. In this case it's
* not because the Jacobian of this operator is easy to calculate.
*
* This function should always be defined in the .C file.
*/
virtual Real computeQpJacobian() override;
private:
/**
用来储存向量，便于计算内积
*/
RealVectorValue _velocity;
};
源文件ExampleConvection.C
#include "ExampleConvection.h"
//注册
registerMooseObject("ExampleApp", ExampleConvection);
//这个函数定义了这个内核的有效参数和它们的默认值
InputParameters
ExampleConvection::validParams()
{
InputParameters params = Kernel::validParams();
//这里使用了RealVectorValue所以velocity的传入值是向量
params.addRequiredParam<RealVectorValue>("velocity", "Velocity Vector");
return params;
}
ExampleConvection::ExampleConvection(const InputParameters & parameters)
: // 必须先调用基类的构造函数
Kernel(parameters),
_velocity(getParam<RealVectorValue>("velocity"))
{
}
Real
ExampleConvection::computeQpResidual()
{
// velocity * _grad_u[_qp] is actually doing a dot product
return _test[_i][_qp] * (_velocity * _grad_u[_qp]);
}
Real
ExampleConvection::computeQpJacobian()
{
// the partial derivative of _grad_u is just _grad_phi[_j]
return _test[_i][_qp] * (_velocity * _grad_phi[_j][_qp]);
}
4、边界条件[BCs]
[BCs]
[bottom]
type = DirichletBC
variable = convected
boundary = 'bottom'
value = 1
[]
[top]
type = DirichletBC
variable = convected
boundary = 'top'
value = 0
[]
[]
5、求解方式[Executioner]
[Executioner]
type = Steady #稳态，不含时间
solve_type = 'PJFNK' #带有预处理的JFNK
[]
6、输出[Outputs]
[Outputs]
execute_on = 'timestep_end' #时间结束执行该对象
exodus = true
[]
7、ex02_oversample.i
[Mesh]
type = GeneratedMesh #常用网格生成类
dim = 2 #网格维度是2
# x的最大坐标xmax为可选参数默认为1
# x的最小坐标xmin为可选参数默认为0
nx = 2 # x方向剖分的数目，默认为1
ny = 2 # y方向剖分的数目，默认为1
#这里选择的维度是2，所以不写nz,zmax应该也行，但是官网写了
nz = 0
zmax = 0 # z方向的最大坐标
elem_type = QUAD9 #网格剖分类型，默认是QUAD4，四个自由度的四边形网格
[]
[Variables]
[./diffused]
order = SECOND #网格9有个自由度，所以要采用二阶插值，默认是拉格朗日类型
[../]
[]
[Kernels]
[./diff]
type = Diffusion
variable = diffused
[../]
[]
[DiracKernels]
[./foo]
variable = diffused #被施加负载的变量
type = ConstantPointSource #在网格中的单个位置施加负载
value = 1 # 负载
point = '0.3 0.3 0.0' #施加负载的位置
[../]
[]
[BCs]
[./all]
type = DirichletBC
variable = diffused
boundary = 'bottom left right top'
value = 0.0
[../]
[]
[Executioner]
type = Steady
solve_type = 'PJFNK'
[]
[Outputs]
execute_on = 'timestep_end'
exodus = true
[./refine_2]
type = Exodus #输出文件类型
file_base = oversample_2 #输出文件名
refinements = 2
[../]
[./refine_4]
type = Exodus
file_base = oversample_4
#Number of uniform refinements for oversampling
#(refinement levels beyond any uniform refinements)
refinements = 4
[../]
[]
四、MOOSE常见代码
MOOSE的内核AD开头的是自动计算微分，如果选用AD类型，那么模型所用的所有模块都要调用AD开头的。
1、常见内置变量
-
_u,_grad_u 被操作变量的值和梯度。
-
_test,_grad_test 值( u u u)的测试函数 ψ \psi ψ 和梯度 ∇ ψ \nabla \psi ∇ψ
-
_i 测试功能组件的当前索引。
-
_q_point 当前节点的坐标。
-
_qp 当前节点索引。
2、InputParameters
“InputParameters”是一个C++类模板，声明和填充所有的参数，InputParameters 对象是一组参数，每个参数都有单独的属性，可用于精细控制底层对象的行为。例如，参数可以标记为必需或可选，提供或不提供默认值。输入参数的完整属性列表（InputParameters）。
每个类里包含的InputParameters都是使用静态方法validParams创建的,使用InputParameters方法创建一个名为Object的Kernel，其定义了两个参数，一个带有默认值1980的int类型的可选参数year和类型为int的必选参数month，以及相应的参数描述。
#include "Object.h"
//创建的所有基于MOOSE的对象类都必须使用这个宏把要创建的类在app内注册
//第一个参数是带有"App"后缀应用程序名称。
//第二个参数是创建的c++类的名称。
registerMooseObject("MOOSEApp", Object);
InputParameters
Object::validParams()
{
InputParameters params = Kernel::validParams(); //从父类开始
params.addParam<int>("year", 1980, "Provide the year you were born.")
params.addRequiredParam<int>("month", "Provide the month you were born.")
return params;
}
输入文件的Kernel层
[Kernel]
[date_object]
type = Object #使用已经在app内注册的Kernel
year = 2000 #此为选填参数，不填就用默认值1980
month = 6 #此为必选参数，不填程序报错
[]
[]
3、computeQpResidual
这个函数会出现在每个Kernel的末尾，用来计算残差。最好去看官网说明，说的比较清楚。
| 父类 | 覆盖 | 用法 |
|---|---|---|
| K e r n e l A D K e r n e l {\rm Kernel} \\ {\rm ADKernel} KernelADKernel | computeQpResidual | 当PDE中的项同时乘以测试函数和测试函数的梯度时使用（_test和_grad_test必须使用） |
| K e r n e l V a l u e A D K e r n e l V a l u e {\rm KernelValue} \\ {\rm ADKernelValue} KernelValueADKernelValue | precomputeQpResidual | 当PDE中计算的项仅乘以测试函数时使用（不用写_test参数，会自动应用） |
| K e r n e l G r a d A D K e r n e l G r a d {\rm KernelGrad} \\ {\rm ADKernelGrad} KernelGradADKernelGrad | precomputeQpResidual | 当PDE中计算的项仅乘以测试函数的梯度时使用（不用写_grad_test参数，会自动应用） |
使用实例对于弱形式:
(
∇
ψ
,
K
μ
∇
p
)
=
0
(\nabla \psi, \dfrac{K}{\mu} \nabla p) = 0
(∇ψ,μK∇p)=0
仅用到了测试函数的梯度，所以计算残差要继承KernelGrad或ADKernelGrad的precomputeQpResidual ，代码形式：
#pragma once
//调用ADKernelGrad基类
#include "ADKernelGrad.h"
//继承
class DarcyPressure : public ADKernelGrad
{
public:
static InputParameters validParams();
DarcyPressure(const InputParameters & parameters);
protected:
/// 静态函数，必须重载
virtual ADRealVectorValue precomputeQpResidual() override;
///变量的值
const Real _permeability;
const Real _viscosity;
};
//源文件计算残差，不用写_grad_test参数，会自动应用
ADRealVectorValue
DarcyPressure::precomputeQpResidual()
{
return (_permeability / _viscosity) * _grad_u[_qp];//这里的u就是求解变量p
}
4、
参考资料
[
1
]
[1]
[1]、Gockenbach M S . Understanding and Implementing the Finite Element Method[M]. Society for Industrial and Applied Mathematics, 2006.
[
2
]
[2]
[2]、https://mooseframework.inl.gov/
