停车场二维码导航

【问题描述】

用户在指定的停车场里停车时，能够对自己停放车辆的位置进行拍照记录，然后再取车时可以利用本软件进行拍照定位。本软件的定位全部依赖于停车场中到处部署的二维码，用户可以随时用手机拍照并获得自己的位置。本软件还能够自动提示用户停车的计费情况等信息。

【基本要求】

一个完整的系统应具有以下功能：

（1）能够对停车场位置信息进行统一管理。对其停车位和停车地点利用二维码拍照来定位查看。即需首先对整个停车场进行建模和二维码生成与标识，对每个停车位都用唯一二维码标记；

（2）用户可以用本软件随时拍身边的二维码，可以在地图上标识出自己的地理位置；

（3）停车时用本软件拍照标记，在回来拿车时，可以根据标记好的位置，用软件来随时拍照定位及拿车路径的导引。

1.1. 设计思想

基于Phonegap实现，二维码扫描依赖phonegap插件phonegap-plugin-barcodescanner实现，停车场二维示意图在canvas画布上呈现。

首先对停车场建模，所设计的二维停车场模型形成A、B、C、D4个区域，每个区域16个停车位，即整个停车场共64个车位。每个车位有4位编号，编号用于导航算法使用。第一位为所在区字母，第二位0或1（0表示北方向1表示南方向），第三位0或1（0表示西方向，1表示东方向），最后一位数字1~4，表示距离该区中心位置第几个车位。例如A003，表示距离A区中心位置北偏东方向第三个车位。

将每个停车位编码号利用在线二维码生成平台生成二维码，每个二维码仅存储车位编号。扫描二维码时，获取到车位的编号，根据导航算法进行推算。“停车”扫描传入停车位置的编号，点“扫描二维码”扫描用户当前所在位置停车位的二维码，获取当前停车位的编号。

由编号推到像素坐标过程：保存扫描所识别的编号为字符串，截取编号第一位，判断所在区域，例如A003，就定位到A区像素坐标；判断第二位，0时停车位像素坐标Y=中心点Y值-第三位数值*停车位宽，1时Y=中心点Y值+第三位数值*停车位宽；判断第二位数字，0时停车位像素坐标X=中心点X值-路宽/2，1时X=中心点X值+路宽/2。

导航算法：代码中存有各个区域中心点（十字交叉口位置）的像素坐标，当用户停车时根据停车位编号，推导出车所在停车位的像素坐标，在此扫描二维码获取到当前位置的编号。1、判断两个位置是否在同一个区域，即编号第一位是否相等，不相等执行2，相等执行3；2、以当前位置像素坐标为起点画线，先画到所在区域中心点，先x后y，再由当前所在位置区域的中心位置画到车所在位置区域的中心点，最后由车所在区域中心点画线到车的像素坐标；3、由当前位置像素坐标为起点画线，先y后x，直接画到车的像素坐标。

计时收费：按停车按钮时调用开始计时函数，按导航时停止计时。



图2.1 停车收费流程图

1.2. 调试报告

花费时间最多的地方在于二维码扫描的插件的配置，所使用Phonegap版本7.0，安卓版本7.0，尝试过很多方式导入插件，最后发现是打开方式不对，phonegap-plugin-barcodescanner插件由zxing开发而来，当前最稳定的版本是3.0，由于其使用arr文件格式，导入到eclipse中就会出现找不到引用包的情况，使用android-studio导入可以避免。

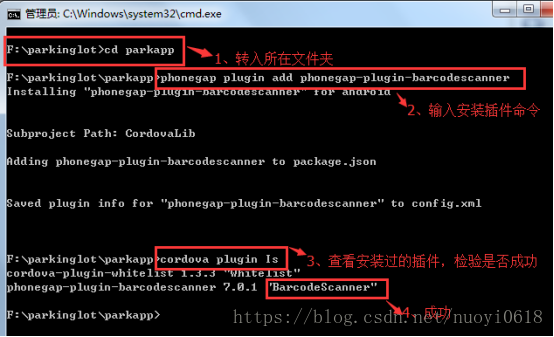

插件安装过程如2.2。新建phonegap程序，cordova create hello com.example.cordova  hellopark，跳转到文件夹内 cd MyBarcode，添加android平台cordova platform add android
