赫夫曼树是在考试、考研、面试中经常提到的一个知识点,下面就让我们一块来看下赫夫曼树及其应用吧!

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓一、什么是赫夫曼树 ?

在说赫夫曼树之前,一定要先了解一个概念“带权路径长度”,简称 WPLWPL 已在文章【数据结构和算法】超详细,超多图解,树的各种概念汇总 中进行了介绍。

赫夫曼树是带权路径长度(WPL) 最小的二叉树,也称作最优二叉树、哈夫曼树、霍夫曼树。

该算法是由 Huffman 在攻读博士学位期间开发的算法。

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓二、赫夫曼树的特性

(1)赫夫曼树是一棵二叉树;

(2)赫夫曼树中结点的度为 0 或 2,即没有度为 1 的结点;

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓三、赫夫曼树的构造过程

✨3.1 算法思路

假设给定 n 个权值 \left \{ w_{1},w_{2},...w_{n} \right \} 要求构造一棵具有 n 个叶子结点的二叉树,每个叶子结点的权值为 w_{i},求带权路径最小的二叉树。

构造赫夫曼树的算法步骤如下所示:

(1)根据给定的 n 个权值,构造一个二叉树的集合 F=\left \{ T_{1},T_{2},...,T_{n} \right \} ,初始时,T_{i}为单个结点的子树,权值为 w_{i},左右子树为空;

(2)在二叉树的集合中选择权值最小的两棵子树,两个子树分别作为新子树的左右子树,添加一个新结点作为两个子树的父节点,新结点的权值为左右子树根结点之和;

(3)删除原集合中步骤(2)选中的两棵子树,将新合并的子树加入到集合 F 中;

(4)重复步骤 (2)~(3),直到集合中只有一颗子树为止;

(5)此时的二叉树称为赫夫曼树。

✨3.2 实例演示

假设给定 7 个权值 {10, 8, 9, 15, 23, 7, 16} ,要求构造一棵具有 7 个叶子结点的二叉树,叶子结点的权值依次为{10, 8, 9, 15, 23, 7, 16},求带权路径最小的二叉树。

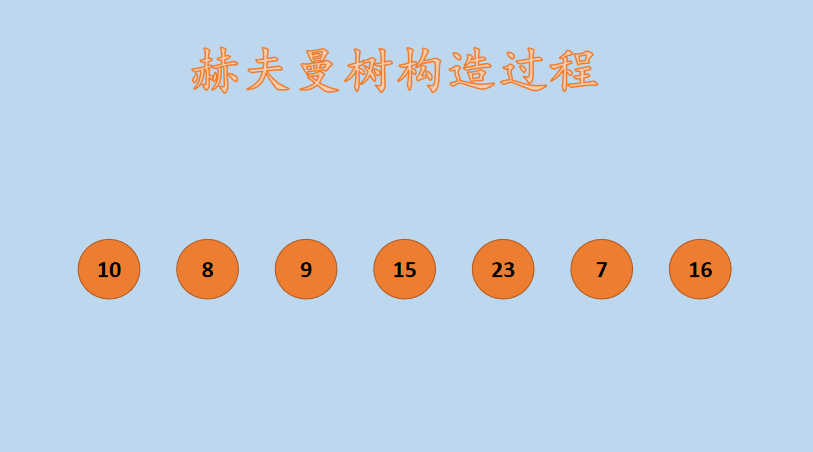

初始时,集合 F 中子树根结点的权值为 {10, 8, 9, 15, 23, 7, 16},如下图所示:

图1

 构造赫夫曼树的步骤如下所示:

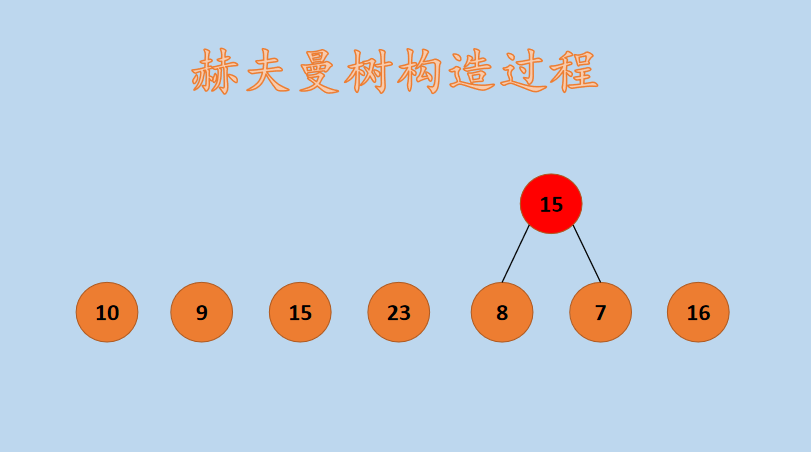

(1)选择集合 F 中子树根结点最小的两个结点,选择 8 和 7,将其组成一个新的子树,如下所示:

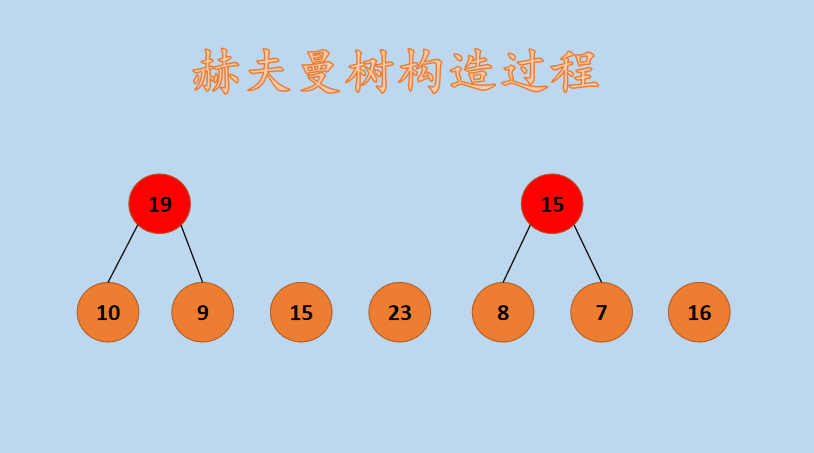

(2)此时,集合 F 中子树根结点的权值为 {10,9,15,23,15,16},其中,第二个 15 为 8 和 7 合并后新的根结点的权值。再次选择两个最小权值的子树,选择 10 和 9,将其组成一个新的子树,如下所示:

图3

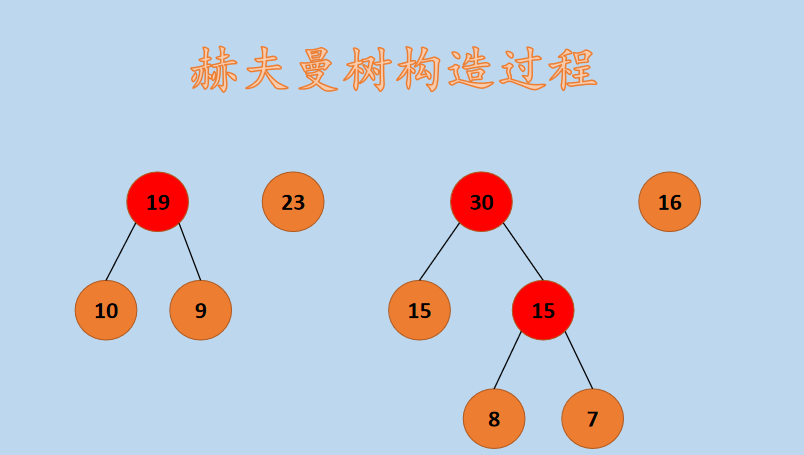

(3)此时,集合 F 中子树根结点的权值为 {19,15,23,15,16},19 为 10 和 9 合并后新的值。再次选择两个最小权值的子树,选择 15 和 15,将其组成一个新的子树,如下所示:

图4

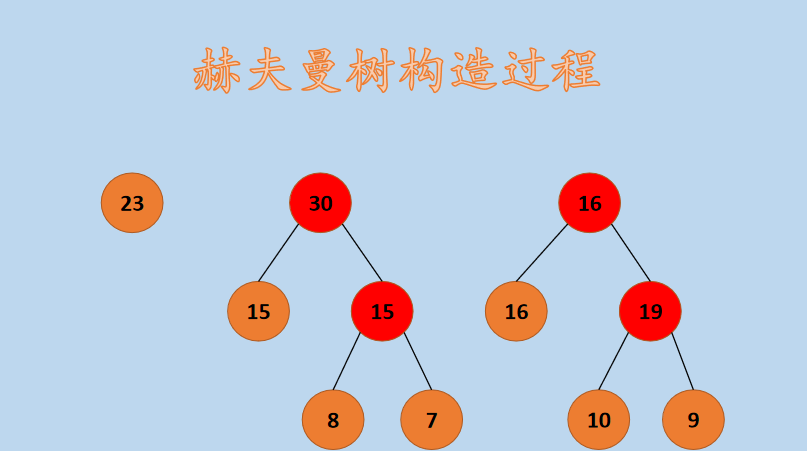

(4)此时,集合 F 中子树根结点的权值为 {19,23,30,16},30 为 15 和 15 合并后的新值。再次选择两个最小权值的子树,选择19和16,将其组成一个新的子树,如下所示:

图5

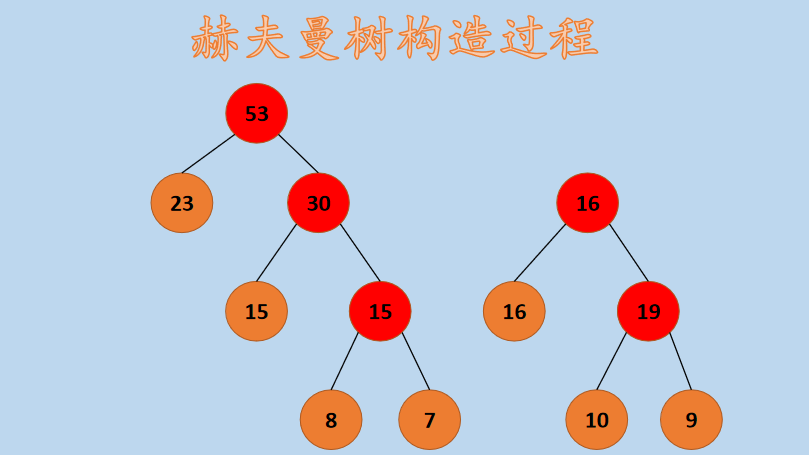

(5) 此时,集合 F 中子树根结点的权值为 {23,30,35},35 为 19 和 16 合并后的新值。再次选择两个最小权值的子树,选择23 和 30,将其组成一个新的子树,如下所示:

图6

(6)此时,集合 F 中子树根结点的权值为 {53,35},其中,53 为 23 和 30 合并后的新值。再次选择两个最小权值的子树,选择 53 和 35,将其组成一个新的子树,如下所示:

 (7)此时,集合 F 中只有一颗树,这棵树便是最优二叉树/赫夫曼树。

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓四、应用-赫夫曼编码

✨4.1 题目描述

已知存在字符集 {A,B,C,D,E,F} ,各字母出现的频率依次为 5,7,12,2,18,9。求哈夫曼编码。

✨4.2 算法思路

本题是赫夫曼编码的应用,字母出现的频率是字符的权重,将其作为叶子结点,计算赫夫曼树,然后进行赫夫曼编码即可。

✨4.3 动图解析

下面来看一下动图建立赫夫曼树的过程,如下所示:

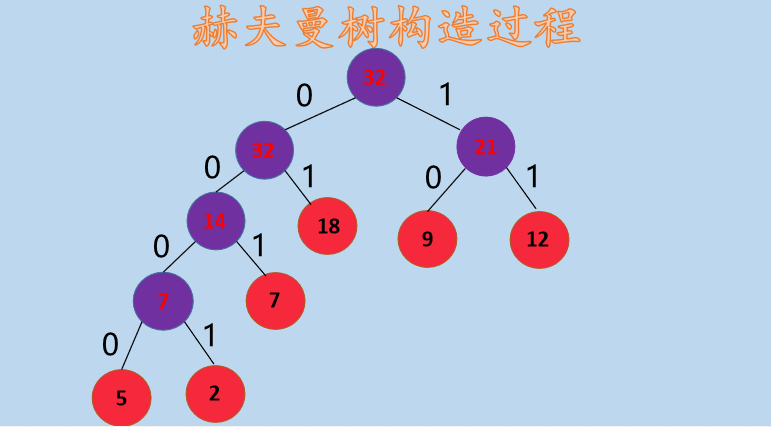

 在上图中,紫色表示为构造赫夫曼树新添加的点,建立完赫夫曼树后,本文按照左 0 右 1 的策略编码,如下所示:

 经过上图的编码后,各字符的编码如下所示:

A (权值为 5 的叶子结点)的编码为:0000

B(权值为 7 的叶子结点)的编码为:001

C(权值为 12 的叶子结点)的编码为:11

D(权值为 2 的叶子结点)的编码为:0001

E(权值为 18 的叶子结点)的编码为:01

F(权值为 9 的叶子结点)的编码为:10

赫夫曼编码是一种无前缀编码,什么是无前缀呢?

无前缀是指字符的编码相互之间没有哪个是另一个的前缀(例如:有两个字符编码分别为 0011 和 001,那么 001 就是 0011 的前缀),可以看到,上面的例子中,经过编码后,A、B、C、D、E、F 都是无前缀编码,相互之间没有一个是另一个的前缀。

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓五、赫夫曼树题目

下面列出了两道练习题,理解后一定要联系哦!

(1)北大OJ Entropy

(2)杭电OJ Safe Or Unsafe

题解后续会更新到公众号中,记得关注文章末尾公众号!

🔶🔶🔶🔶🔶 我是分割线 🔶🔶🔶🔶🔶

🍓六、总结

在学习赫夫曼树时,首先要掌握赫夫曼树的构造过程,在此基础上掌握赫夫曼编码的原理,最后做题巩固即可!
