SW实用技巧---装配体比例缩放

西域刀羊的美丽腋毛

于 2024-11-17 19:02:23 发布

阅读量5.7k

点赞数 7

文章标签： c++

本文链接：https://blog.csdn.net/o11ai1o111ai1/article/details/143824227

版权

1. 装配体比例缩放

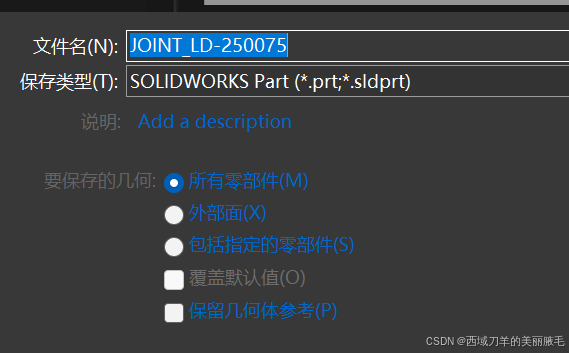

将装配体储存为零部件（勾选全部组件），prt格式

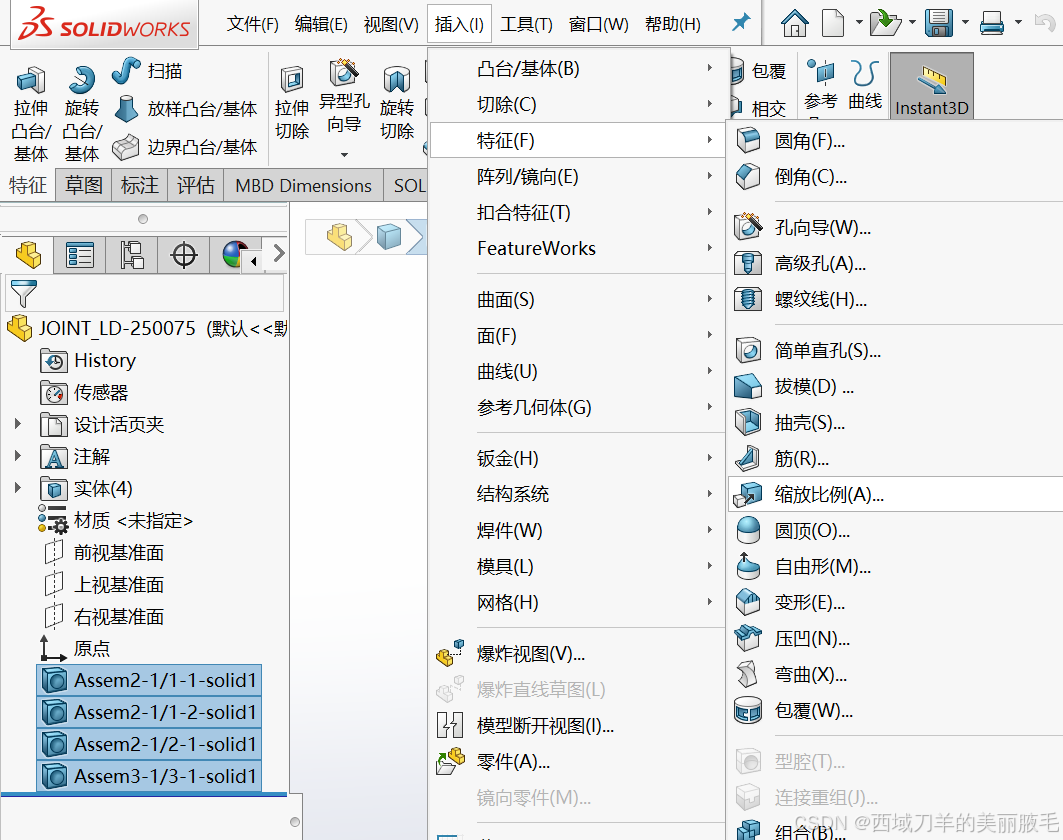

打开刚刚另存的文件，框选所有实体，插入-特征-缩放比例

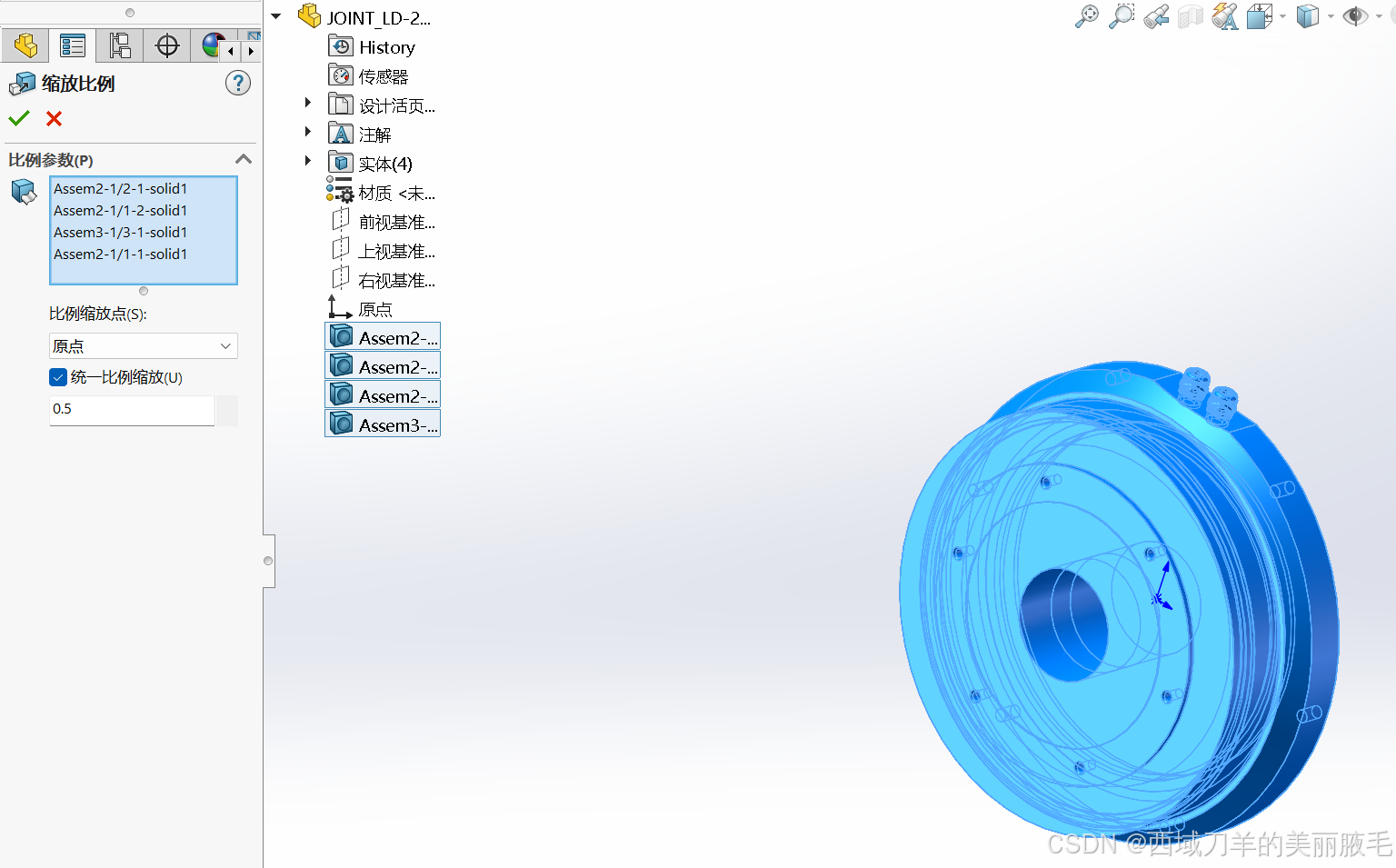

一般按照原点进行缩放，框选零部件，输入比例因子

完成
