承载每天10万级任务量的大数据任务调度系统架构设计

导语

DolphinScheduler(原EasyScheduler，海豚调度)是易观数据平台研发的大数据分布式调度系统。主要解决数据处理中错综复杂的依赖关系，而不能直观监控任务健康状态等问题。本文还以EasyScheduler代称，EasyScheduler以DAG流式的方式将Task组装起来，可实时监控任务的运行状态，同时支持重试、从指定节点恢复失败、暂停及Kill任务等操作

背景

任务调度系统在大数据平台当中是一个核心的基础设施，由于数据处理流程常常具有很长的依赖链条，因此依赖单机的crontab等单纯依赖时间调度的方式，往往存在很大的弊端，如依赖不清晰，出错难以查找等问题，因此，我们调研了市面上流行的调度系统：

鉴于易观日处理数据30多TB，复杂的ETL依赖关系、易用性、可维护性及方便二次开发等综合原因，我们开发了自己的大数据分布式调度系统 Easy Scheduler。

其主要目标如下：

• 以DAG图的方式将Task按照任务的依赖关系关联起来，可实时可视化监控任务的运行状态
• 支持丰富的任务类型：Shell、MR、Spark、SQL(mysql、postgresql、hive/impala、sparksql、oracle)、Clickhouse、Python、Sub_Process、Procedure、DEPENDENT(依赖)等任务类型
• 支持工作流定时调度、依赖调度、手动调度、手动暂停/停止/恢复，同时支持失败重试/告警、从指定节点恢复失败、Kill任务等操作
• 支持工作流优先级、任务优先级及任务的故障转移及任务超时告警/失败
• 支持工作流全局参数及节点自定义参数设置
• 支持资源文件的在线上传/下载，管理等，支持在线文件创建、编辑
• 支持任务日志在线查看及滚动、在线下载日志等
• 实现集群HA，通过Zookeeper实现Master集群和Worker集群去中心化
• 支持对Master/Worker cpu load，memory，cpu在线查看
• 支持工作流运行历史树形/甘特图展示、支持任务状态统计、流程状态统计
• 支持补数
• 支持多租户
• 支持国际化
• 任务类型插件化Plugin(计划中)
• 支持按日历调度(feature idea)

今天我们就来分享一下Easy Scheduler调度系统的架构实现，在对调度系统架构说明之前，我们先来认识一下调度系统常用的名词

1 名词解释

DAG： 全称Directed Acyclic Graph，简称DAG。工作流中的Task任务以有向无环图的形式组装起来，从入度为零的节点进行拓扑遍历，直到无后继节点为止。举例如下图：

流程定义：通过拖拽任务节点并建立任务节点的关联所形成的可视化DAG

流程实例：流程实例是流程定义的实例化，可以通过手动启动或定时调度生成

任务实例：任务实例是流程定义中任务节点的实例化，标识着具体的任务执行状态

任务类型： 目前支持有SHELL、SQL、SUB_PROCESS、PROCEDURE、MR、SPARK、PYTHON、DEPENDENT，同时计划支持动态插件扩展，注意：其中子 SUB_PROCESS 也是一个单独的流程定义，是可以单独启动执行的

调度方式： 系统支持基于cron表达式的定时调度和手动调度。命令类型支持：启动工作流、从当前节点开始执行、恢复被容错的工作流、恢复暂停流程、从失败节点开始执行、补数、调度、重跑、暂停、停止、恢复等待线程。其中 恢复被容错的工作流 和 恢复等待线程 两种命令类型是由调度内部控制使用，外部无法调用

定时调度：系统采用 quartz 分布式调度器，并同时支持cron表达式可视化的生成

依赖：系统不单单支持 DAG 简单的前驱和后继节点之间的依赖，同时还提供任务依赖节点，支持流程间的自定义任务依赖

优先级 ：支持流程实例和任务实例的优先级，如果流程实例和任务实例的优先级不设置，则默认是先进先出

邮件告警：支持 SQL任务 查询结果邮件发送，流程实例运行结果邮件告警及容错告警通知

失败策略：对于并行运行的任务，如果有任务失败，提供两种失败策略处理方式，继续是指不管并行运行任务的状态，直到流程失败结束。结束是指一旦发现失败任务，则同时Kill掉正在运行的并行任务，流程失败结束

补数：补历史数据，支持区间并行和串行两种补数方式

2 EasyScheduler系统架构

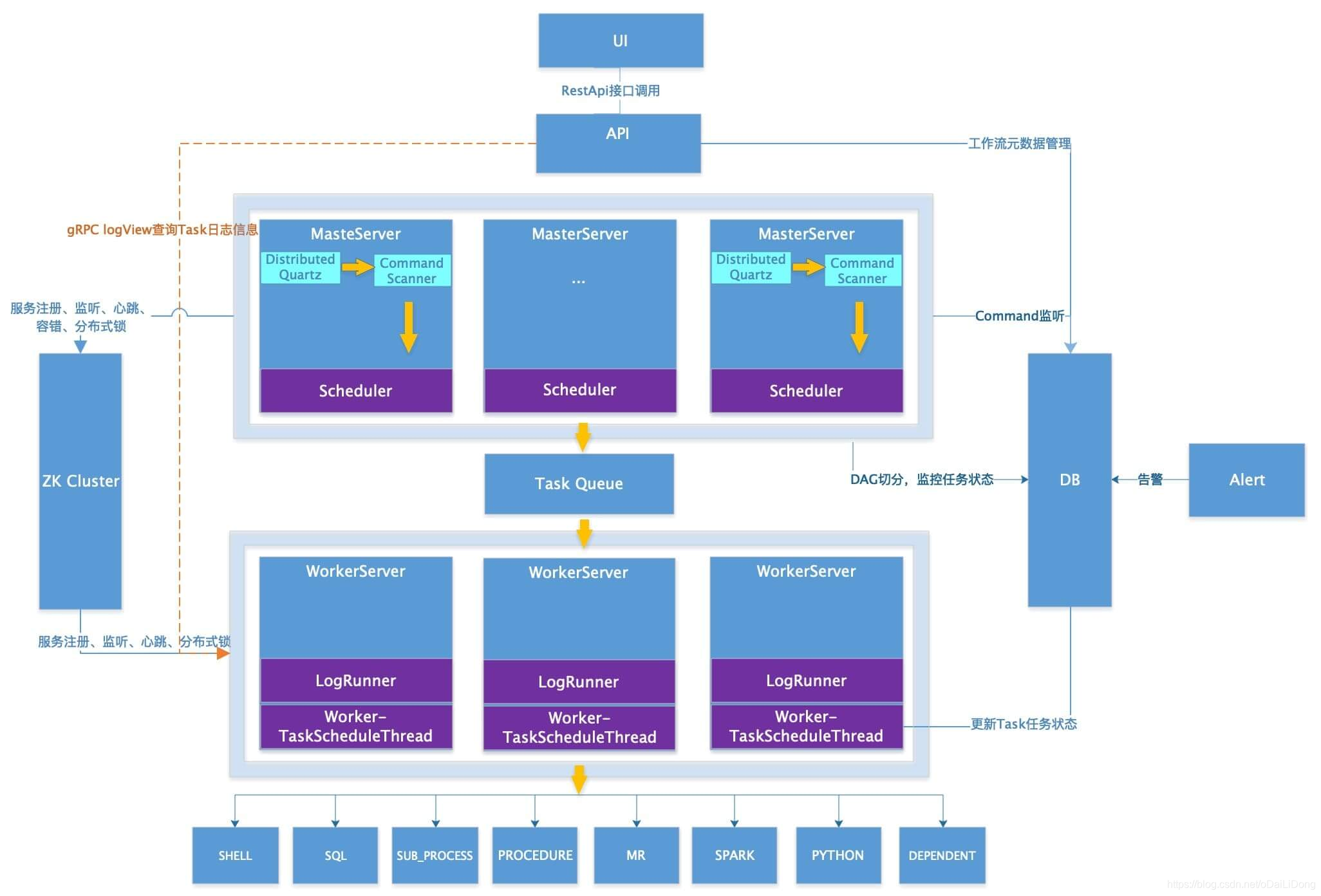

2.1 EasyScheduler系统架构图

2.2 EasyScheduler架构说明

• MasterServer

  MasterServer采用分布式无中心设计理念，MasterServer主要负责 DAG 任务切分、任务提交监控，并同时监听其它MasterServer和WorkerServer的健康状态。
