LCD
1、LCD介绍
1.1 TFT(MCU)_LCD、RGB_LCD

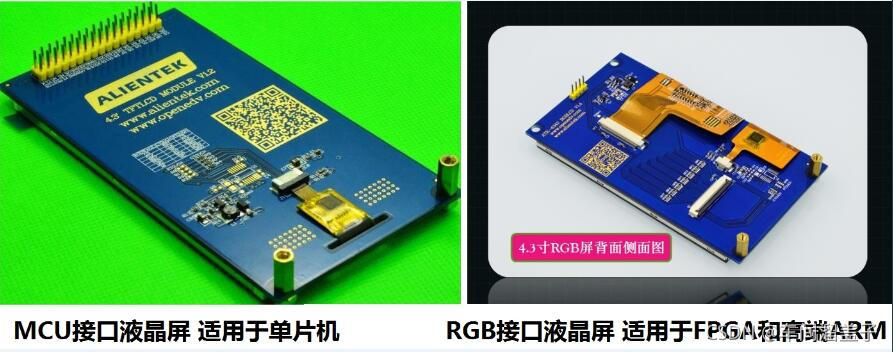

MCU-LCD屏它与RGB-LCD屏主要区别在于显存的位置：
RGB-LCD的显存是由系统内存充当的,因此其大小只受限于系统内存的大小,这样RGB-LCD可以做出较大尺寸,象现在4.3"只能算入门级,而MID中7",10"的屏都开始大量使用.
MCU-LCD的设计之初只要考虑单片机的内存较小,因此都是把显存内置在LCD模块内部.然后软件通过专门显示命令来更新显存,因此MCU屏往往不能做得很大.同时显示更新速度也比RGB-LCD慢.
OLED:8080接口、I2C、SPI
MCU_LCD：8080接口（一般情况）.
RGL_LCD：RGB接口
颜色格式有:RGB888、RGB565、RGB666
RGB屏只需显存组织好数据。启动显示后。LCD-DMA会自动把显存通过RGB接口送到LCM。
MCU屏则需要发送画点的命令来修改MCU内部RAM。（即不能直接MCU屏RAM）所以RGB显示速度明显比MCU快,而且播放视频方面,MCU-LCD也比较慢.
MUC屏优缺点：
优点是：控制简单方便，无需时钟和同步信号，无需MCU提供显存，可省掉SDRAM或SRAM。
缺点是：耗费GRAM，对驱动芯片有要求，所以难以做到大屏（QVGA以上），因为带了驱动芯片，会比RGB接口屏幕贵。
RGB_LCD优缺点：
优点是：屏幕便宜。4.3寸、7寸、10.1寸、10.4寸多是这种接口。
缺点是：需要MCU带显存，一般需要外挂SRAM或SDRAM。
1.2 接口
1.2.1 接口种类
一般有4 种接口：包括RGB接口、 6800、8080 两种并行接口方式、4 线 SPI 接口方式以及 IIC 接口方式（2线）。
1.2.2 8080 接口
举例：OLED模块
ALIENTEK OLED 模块的 8080 接口方式需要如下一些信号线：
CS：OLED 片选信号。
WR：向 OLED 写入数据。
RD：从 OLED 读取数据。
D[7：0]：8 位双向数据线。
RST(RES)：硬复位 OLED。
DC：命令/数据标志（0，读写命令；1，读写数据）。
模块的 8080 并口读/写的过程为：先根据要写入/读取的数据的类型，设置 DC 为高（数据）/低（命令），然后拉低片选，选中 SSD1306，接着我们根据是读数据，还是要写数据置 RD/WR为低，然后：
在 RD 的上升沿， 使数据锁存到数据线（D[7：0]）上；
在 WR 的上升沿，使数据写入到 SSD1306 里面

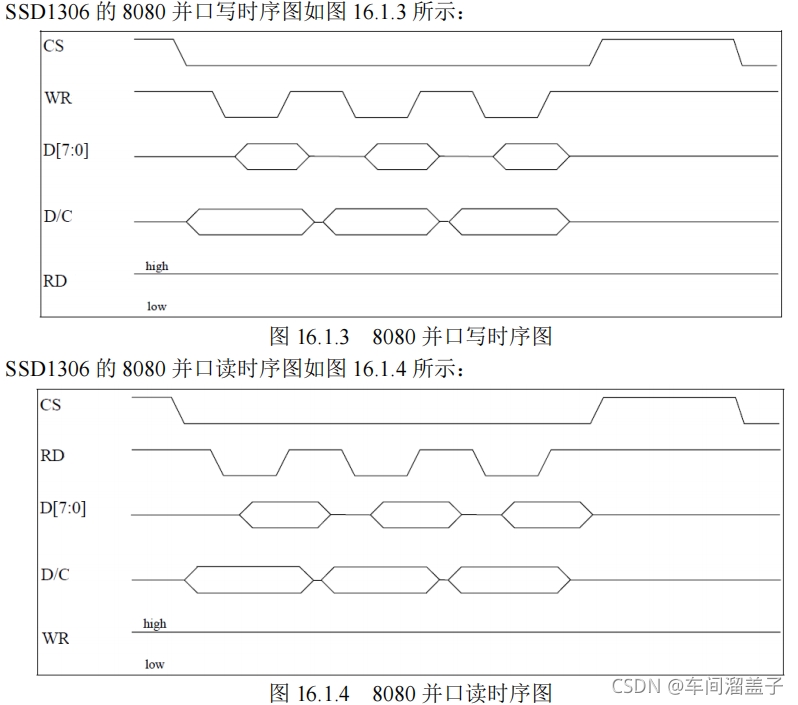

SSD1306 的 8080 并口写时序图如图 16.1.3 所示：
1.2.3 RGB接口
信号线如下：
R[7:0] ：红色数据
G[7:0] ：绿色数据
B[7:0] ：蓝色数据
CLK ：像素同步时钟信号
HSYNC ：水平同步信号
VSYNC ：垂直同步信号
DE ：数据使能信号
1.3 MCU_LCD

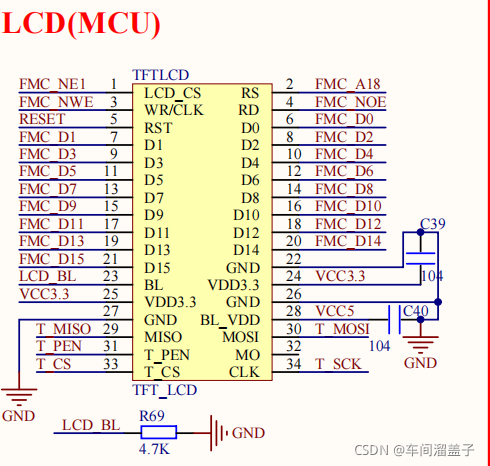

1.3.1 原理图及工作原理
该模块的 80 并口（全称是8080并行接口）有如下一些信号线：
CS：TFTLCD 片选信号。
WR：向 TFTLCD 写入数据。
RD：从 TFTLCD 读取数据。
D[15：0]：16 位双向数据线。
RST：硬复位 TFTLCD。
RS：命令/数据标志（0，读写命令；1，读写数据）。
ALIENTEK提供 2.8/3.5/4.3/7 寸等 4种不同尺寸和分辨率的TFTLCD 模块，其驱动芯片为：
ILI9341/NT35310/NT35510/SSD1963 等(具体的型号，大家可以通过下载本章实验代码，通过串口或者 LCD 显示查看)，这里我们仅以 ILI9341 控制器为例进行介绍，其他的控制基本都类似，我们就不详细阐述了。
ILI9341 液晶控制器自带显存，其显存总大小为 172800（24032018/8），即 18 位模式（26万色）下的显存量。在 16 位模式下，ILI9341 采用 RGB565 格式存储颜色数据，此时 ILI9341的 18 位数据线与 MCU 的 16 位数据线以及 LCD GRAM 的对应关系如图 18.1.1.4 所示：

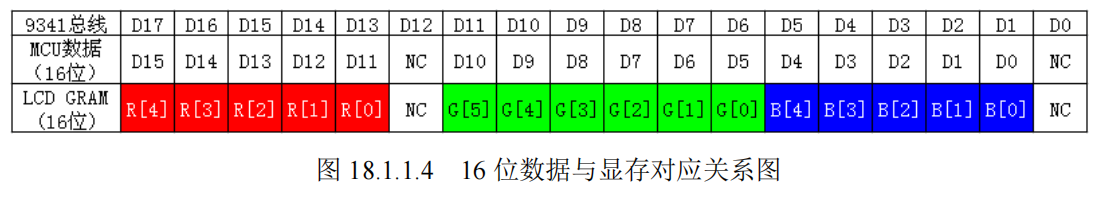

从图中可以看出，ILI9341 在 16 位模式下面，数据线有用的是：D17~D13 和 D11~D1，D0和 D12 没有用到，实际上在我们 LCD 模块里面，ILI9341 的 D0 和 D12 压根就没有引出来，这样，ILI9341 的 D17~D13 和 D11~D1 对应 MCU 的 D15~D0。
接下来，我们介绍一下 ILI9341 的几个重要命令，因为 ILI9341 的命令很多，我们这里就不全部介绍了，有兴趣的大家可以找到 ILI9341 的 datasheet 看看。里面对这些命令有详细的介绍。我们将介绍：0XD3，0X36，0X2A，0X2B，0X2C，0X2E 等 6 条指令。

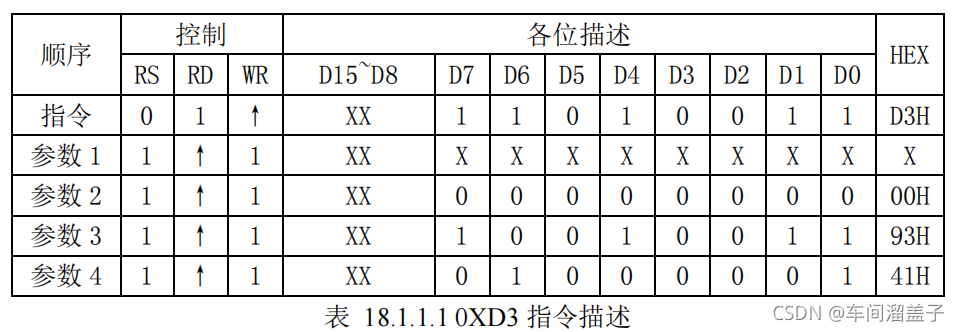

首先来看指令：0XD3，这个是读 ID4 指令，用于读取 LCD 控制器的 ID，该指令如表 18.1.1.1所示：
从上表可以看出，0XD3 指令后面跟了 4 个参数，最后 2 个参数，读出来是 0X93 和 0X41，刚好是我们控制器 ILI9341 的数字部分，从而，通过该指令，即可判别所用的 LCD 驱动器是什么型号，这样，我们的代码，就可以根据控制器的型号去执行对应驱动 IC 的初始化代码，从而兼容不同驱动 IC 的屏，使得一个代码支持多款 LCD。
接下来看指令：0X36，这是存储访问控制指令，可以控制 ILI9341 存储器的读写方向，简单的说，就是在连续写 GRAM 的时候，可以控制 GRAM 指针的增长方向，从而控制显示方式（读 GRAM 也是一样）。该指令如表 18.1.1.2 所示：
从上表可以看出，0X36 指令后面，紧跟一个参数，这里我们主要关注：MY、MX、MV这三个位，通过这三个位的设置，我们可以控制整个 ILI9341 的全部扫描方向，如表 18.1.1.3所示：
| MY | MX | MV | LCD 扫描方向（GRAM 自增方式） |
|---|---|---|---|
| 0 | 0 | 0 | 从左到右,从上到下 |
| 1 | 0 | 0 | 从左到右,从下到上 |
| 0 | 1 | 0 | 从右到左,从上到下 |
| 1 | 1 | 0 | 从右到左,从下到上 |
| 0 | 0 | 1 | 从上到下,从左到右 |
| 0 | 1 | 1 | 从上到下,从右到左 |
| 1 | 0 | 1 | 从下到上,从左到右 |
| 1 | 1 | 1 | 从下到上,从右到左 |
这样，我们在利用 ILI9341 显示内容的时候，就有很大灵活性了，比如显示 BMP 图片，BMP 解码数据，就是从图片的左下角开始，慢慢显示到右上角，如果设置 LCD 扫描方向为从左到右，从下到上，那么我们只需要设置一次坐标，然后就不停的往 LCD 填充颜色数据即可，这样可以大大提高显示速度。

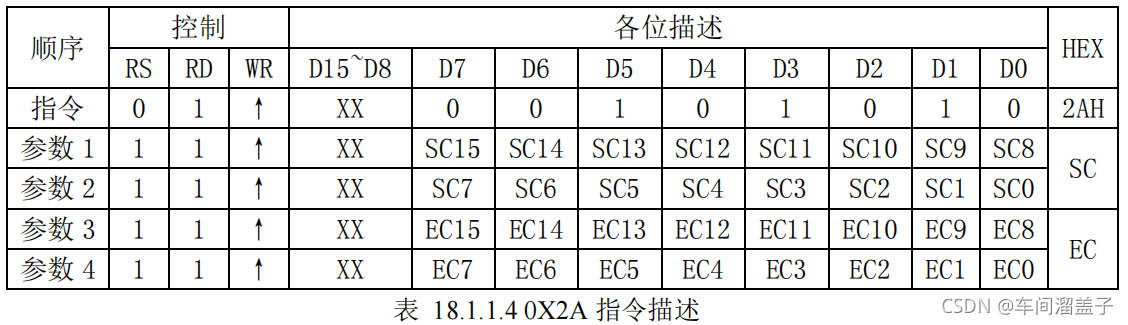

接下来看指令：0X2A，这是列地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置横坐标（x 坐标），该指令如表 18.1.1.4 所示：
在默认扫描方式时，该指令用于设置 x 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SC 和 EC，即列地址的起始值和结束值，SC 必须小于等于 EC，且 0≤SC/EC≤239。一般在设置 x 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SC 即可，因为如果 EC 没有变化，我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

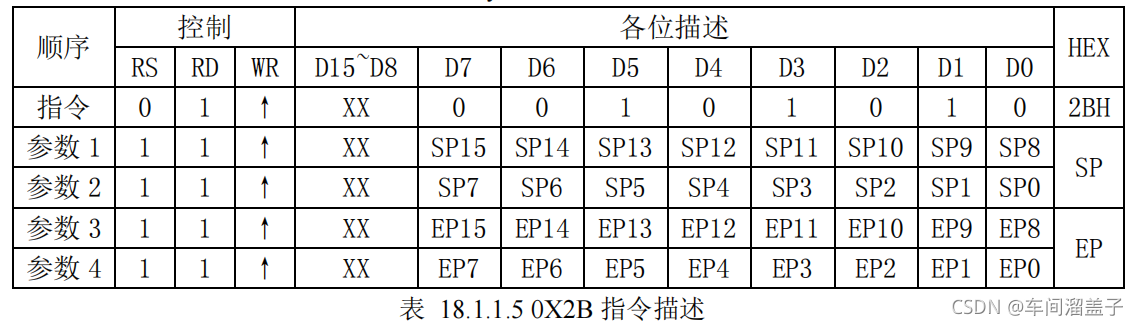

与 0X2A 指令类似，指令：0X2B，是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（y 坐标）。该指令如表 18.1.1.5 所示：
在默认扫描方式时，该指令用于设置 y 坐标，该指令带有 4 个参数，实际上是 2 个坐标值：SP 和 EP，即页地址的起始值和结束值，SP 必须小于等于 EP，且 0≤SP/EP≤319。一般在设置y 坐标的时候，我们只需要带 2 个参数即可，也就是设置 SP 即可，因为如果 EP 没有变化，我们只需要设置一次即可（在初始化 ILI9341 的时候设置），从而提高速度。

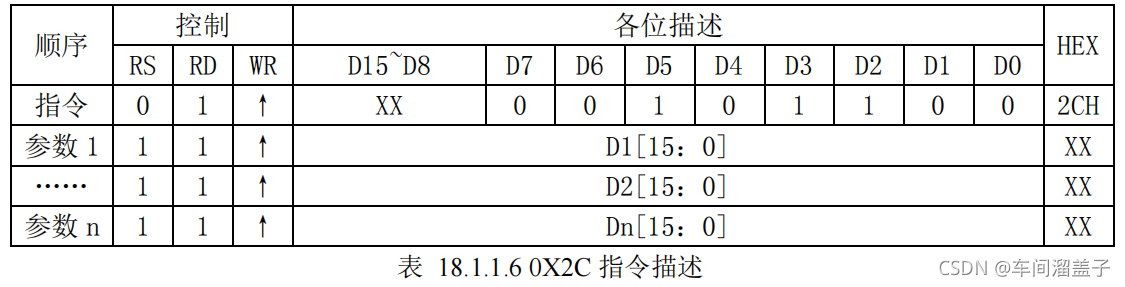

接下来看指令：0X2C，该指令是写 GRAM 指令，在发送该指令之后，我们便可以往 LCD的 GRAM 里面写入颜色数据了，该指令支持连续写，指令描述如表 18.1.1.6 所示：
从上表可知，在收到指令 0X2C 之后，数据有效位宽变为 16 位，我们可以连续写入 LCD GRAM 值，而 GRAM 的地址将根据 MY/MX/MV 设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过 SC，SP 设置）后，每写入一个颜色值，GRAM 地址将会自动自增 1（SC++），如果碰到 EC，则回到 SC，同时 SP++，一直到坐标：EC，EP 结束，其间无需再次设置的坐标，从而大大提高写入速度。

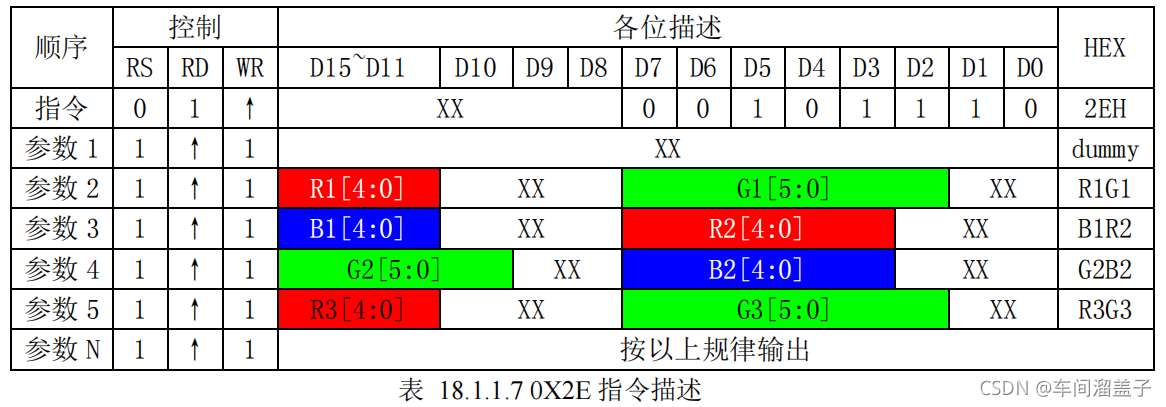

最后，来看看指令：0X2E，该指令是读 GRAM 指令，用于读取 ILI9341 的显存（GRAM），该指令在 ILI9341 的数据手册上面的描述是有误的，真实的输出情况如表 18.1.1.7 所示：
该指令用于读取 GRAM，如表 18.1.1.7 所示，ILI9341 在收到该指令后，第一次输出的是dummy 数据，也就是无效的数据，第二次开始，读取到的才是有效的 GRAM 数据（从坐标：SC，SP 开始），输出规律为：每个颜色分量占 8 个位，一次输出 2 个颜色分量。比如：第一次输出是 R1G1，随后的规律为：B1R2→G2B2→R3G3→B3R4→G4B4→R5G5… 以此类推。如果我们只需要读取一个点的颜色值，那么只需要接收到参数 3 即可，如果要连续读取（利用 GRAM
地址自增，方法同上），那么就按照上述规律去接收颜色数据。

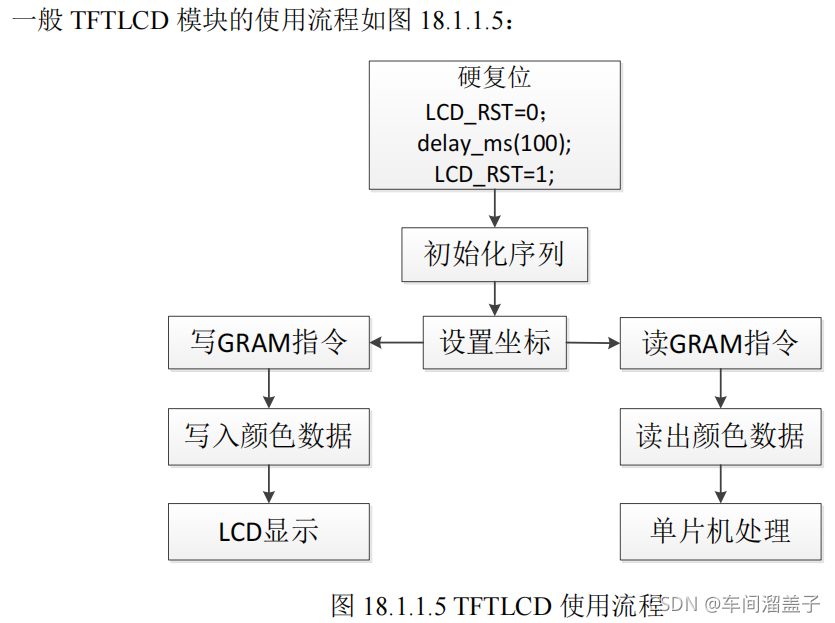

1.3.2 FMC-SRAM

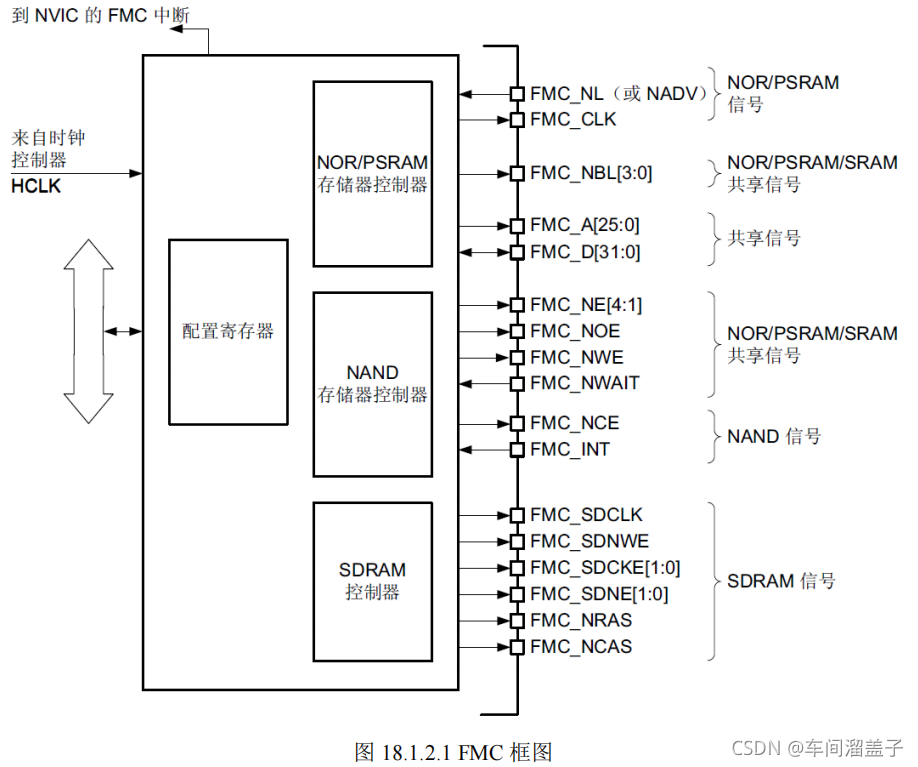

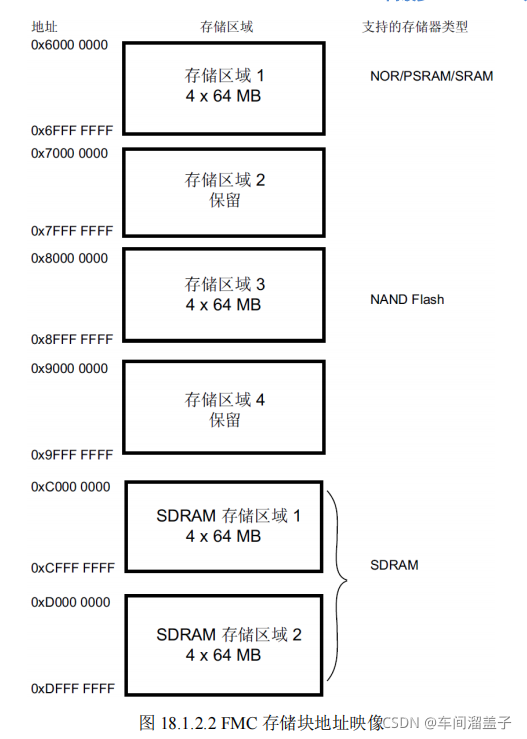

这里我们介绍下为什么可以把 TFTLCD 当成 SRAM 设备用：首先我们了解下外部 SRAM的连接，外部 SRAM 的控制一般有：地址线（如 A0~A18）、数据线（如 D0~D15）、写信号（WE）、读信号（OE）、片选信号（CS），如果 SRAM 支持字节控制，那么还有 UB/LB 信号。而 TFTLCD的信号我们在 18.1.1 节有介绍，包括：RS、D0~D15、WR、RD、CS、RST 和 BL 等，其中真正在操作 LCD 的时候需要用到的就只有：RS、D0~D15、WR、RD 和 CS。其操作时序和 SRAM的控制完全类似，唯一不同就是 TFTLCD 有 RS 信号，但是没有地址信号。
TFTLCD 通过 RS 信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把 RS 接在 A0 上面，那么当 FMC 控制器写地址 0 的时候，会使得 A0 变为 0， 对 TFTLCD 来说，就是写命令。而 FMC 写地址 1 的时候，A0 将会变为 1，对 TFTLCD 来说，就是写数据了。这样，就把数据和命令区分开了，他们其实就是对应 SRAM 操作的两个连续地址。当然 RS 也可以接在其他地址线上，阿波罗 STM32H743 开发板是把 RS 连接在 A18 上面的。
STM32H743 的 FMC 支持 8/16/32 位数据宽度，我们这里用到的 LCD 是 16 位宽度的，所以在设置的时候，选择 16 位宽就 OK 了。我们再来看看 FMC 的外部设备地址映像，STM32H743的 FMC 将外部存储器划分为 6 个固定大小为 256M 字节的存储区域，如图 18.1.2.2 所示：
1.4 RGB_LCD
1.4.1 基础知识
1、像素点
于一个“小灯“，不管是液晶屏，还是手机，平板，RGBLCD屏幕他都是有由一个个的彩色小灯构成的。彩色点阵屏每个像素点有三个小灯，红色、绿色和蓝色，也叫做RGB。RGB就是光的三原色。通过调整RGB三种颜色的比例，就可以实现姹紫千红的世界。
2、分辨率
要想显示文字，图片，视频等等就需要很多个像素点，分辨率说的就是像素点的个数，1080P、720P、2K、4K，8K。1080P=19201080，表示一行有1920个像素点，一列有1080个。显示器有尺寸！24村，27村、55寸。尺寸不变的情况下，分辨率越高，显示效果越精细。4K=38402160相当于4个1080P
正点原子的RGB屏幕有：4.3寸480272，800480，7寸的800480和1024600，10.1寸的1280*800。
Iphone4屏幕尺寸是3.5寸，960*640分辨率，PPI=327.
3、像素格式
如何将RGB三种颜色进行量化，每种颜色用8bit表示，RGB就需要888共24bit。可以描述出2^24=中颜色16777216=1677万种颜色。现在流行10bit，HDR10，支持HDR效果的10bit面板，RGB10 10 10。
在RGB888的基础上在加上8bit的ALPHA通道，也就是透明通道，ARGB8888=32位。
4、LCD屏幕接口
RGB格式的屏幕，一般叫做RGB接口屏。
屏幕接口有：MIPI、LVDS、MCU、RGB接口。
正点原子屏幕ID：使用ID可以识别出不同的屏幕，在RGBLCD屏幕上对R7，G7，B7焊接上拉或下拉电阻实现不同的ID。
正点原子的ALPHA地板RGB屏幕接口用了3个3157模拟开关。原因是防止LCD屏幕上的ID电阻影响到6ULL的启动。

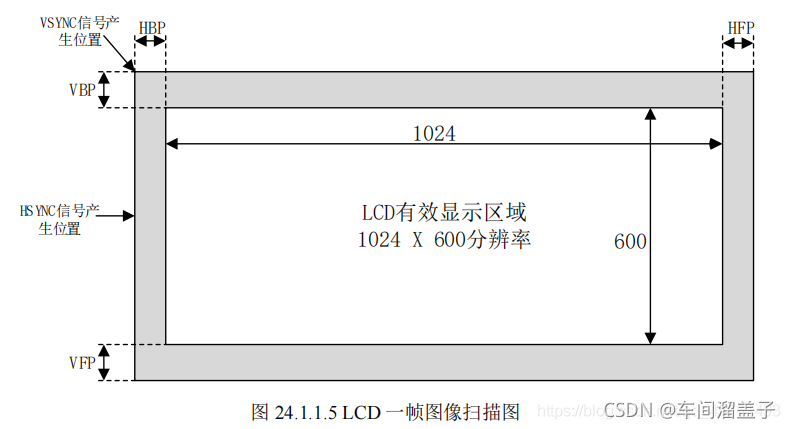

5、LCD时间参数和LCD时序

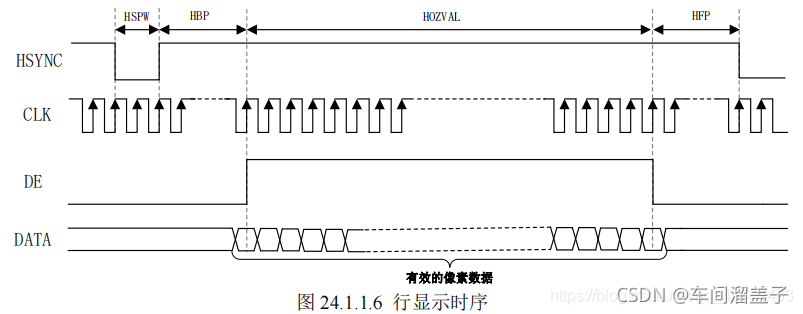

水平：
HSYNC ：行同步信号，当此信号有效的话就表示开始显示新的一行数据，查阅所使用的
LCD 数据手册可以知道此信号是低电平有效还是高电平有效，假设此时是低电平有效。
HSPW ： 有些地方也叫做 thp ，是 HSYNC 信号宽度，也就是 HSYNC 信号持续时间。 HSYNC
信号不是一个脉冲，而是需要持续一段时间才是有效的，单位为 CLK 。
HBP ： 有些地方叫做 thb ，前面已经讲过了，术语叫做行同步信号后肩，单位是 CLK 。
HOZVAL ：有些地方叫做 thd ，显示一行数据所需的时间，假如屏幕分辨率为 1024*600 ，
那么 HOZVAL 就是 1024 ，单位为 CLK 。
HFP ：有些地方叫做 thf ，前面已经讲过了，术语叫做行同步信号前肩，单位是 CLK 。
当 HSYNC 信号发出以后，需要等待 HSPW+HBP 个 CLK 时间才会接收到真正有效的像素
数据。当显示完一行数据以后需要等待 HFP 个 CLK 时间才能发出下一个 HSYNC 信号，所以
显示一行所需要的时间就是： HSPW + HBP + HOZVAL + HFP

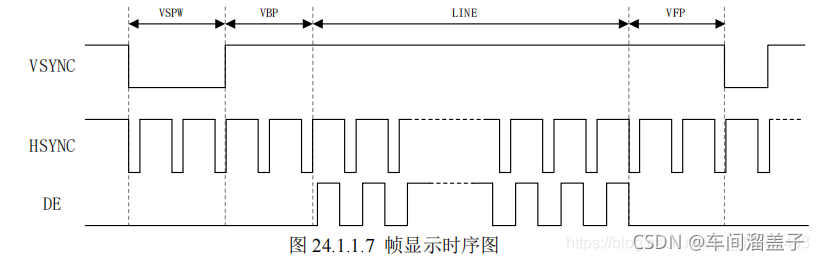

垂直：一帧图像就是由很多个行组成的，RGB LCD 的帧显示时序如图 24.1.1.7 所示：
VSYNC ：帧同步信号，当此信号有效的话就表示开始显示新的一帧数据，查阅所使用的
LCD 数据手册可以知道此信号是低电平有效还是高电平有效，假设此时是低电平有效。
VSPW ： 些地方也叫做 tvp ，是 VSYNC 信号宽度，也就是 VSYNC 信号持续时间，单位为
1 行的时间。
VBP ： 有些地方叫做 tvb ，前面已经讲过了，术语叫做帧同步信号后肩，单位为 1 行的时
间。
LINE ： 有些地方叫做 tvd ，显示一帧有效数据所需的时间，假如屏幕分辨率为 1024*600 ，
那么 LINE 就是 600 行的时间。
VFP ： 有些地方叫做 tvf ，前面已经讲过了，术语叫做帧同步信号前肩，单位为 1 行的时间。
显示一帧所需要的时间就是： VSPW+VBP+LINE+VFP 个行时间，最终的计算公式：
T = (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)

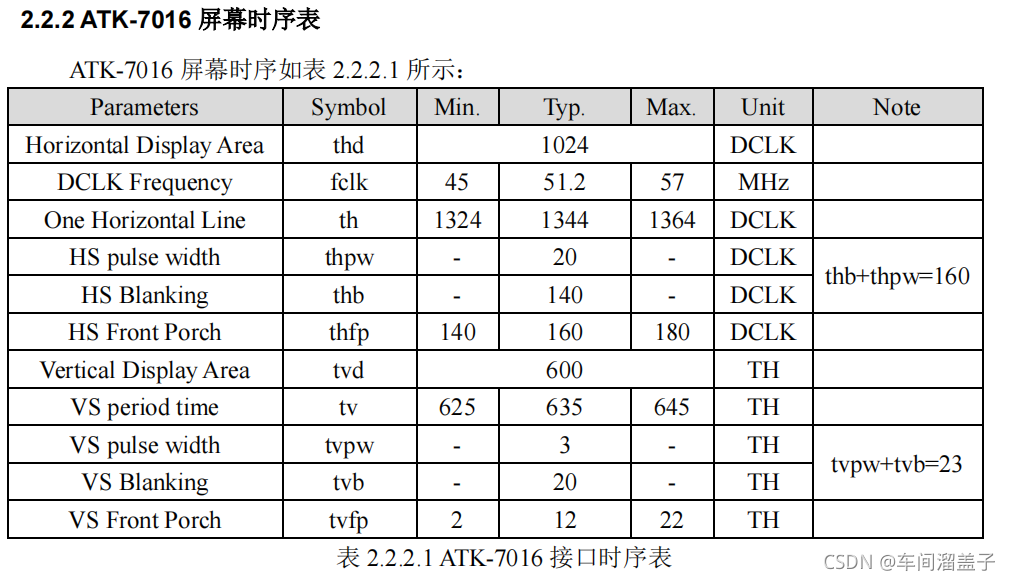

因此我们在配置一款 RGB LCD 的时候需要知道这几个参数： HOZVAL( 屏幕有效宽度 ) 、
LINE( 屏幕有效高度 ) 、 HBP 、 HSPW 、 HFP 、 VSPW 、 VBP 和 VFP 。 ALIENTEK 三款 RGB LCD
屏幕的参数如表 24.1.1.3 所示：
1.4.2 原理图及工作原理

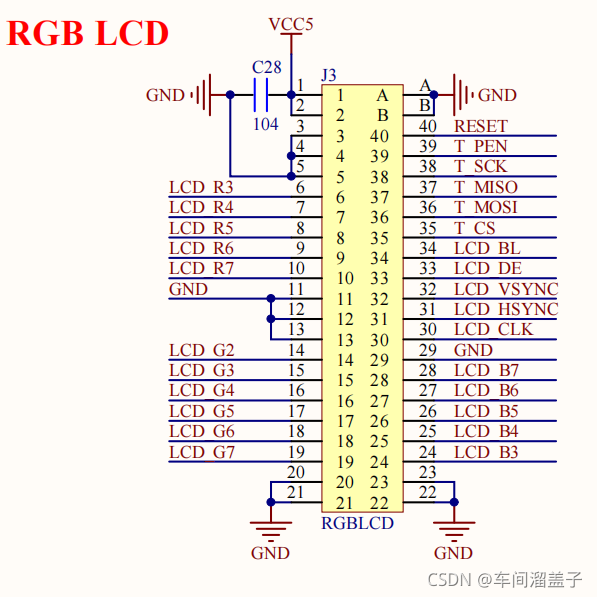

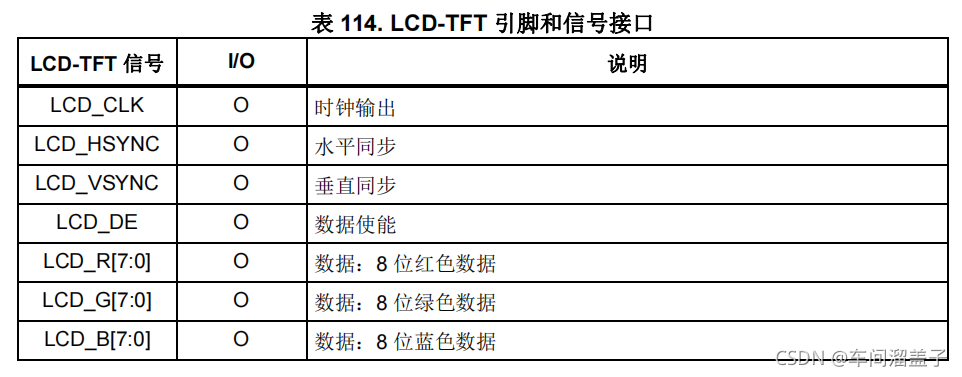

RGBLCD 的信号线如表 20.1.1.1 所示：
一般的 RGB 屏都有如表 20.1.1.1 所示的信号线，有 24 根颜色数据线（RGB 各站 8 根，即RGB888 格式），这样可以表示最多 1600W 色，DE、VS、HS 和 DCLK，用于控制数据传输。
必须通过用户程序配置 LCD-TFT 控制器引脚。未使用的引脚可用于其他功能。
对于高达 24 位 (RGB888) 的 LTDC 输出，如果使用低于 8bpp 的像素深度将 RGB565 或RGB666 输出到 16 位或 18 位显示器，则 RGB 显示数据线必须连接到 LCD-TFT 控制器RGB 数据线的 MSB。例如，当 LCD-TFT 控制器与 RGB565 16 位显示器相连时，LCD 显示器的 R[4:0]、G[5:0] 和 B[4:0] 数据线引脚必须连接至 LCD-TFT 控制器的 LCD_R[7:3]、LCD_G[7:2] 和 LCD_B[7:3]。
1.4.3 cubemx 配置
我使用的是STM32H743II,显示屏7存，1024*600

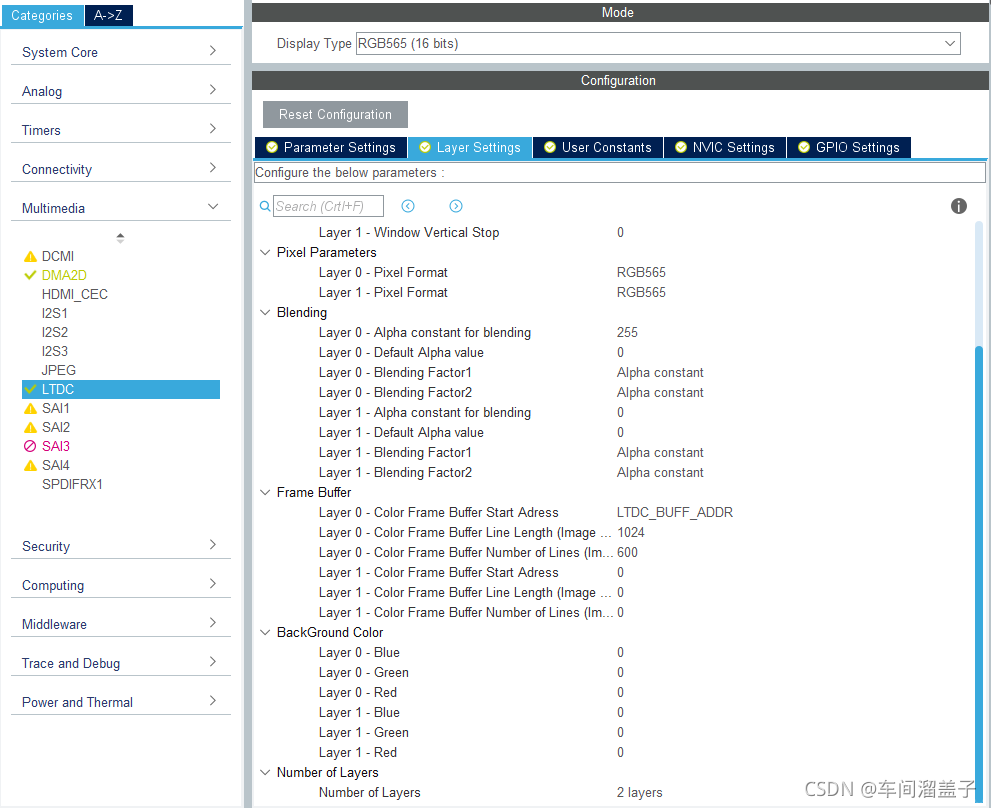

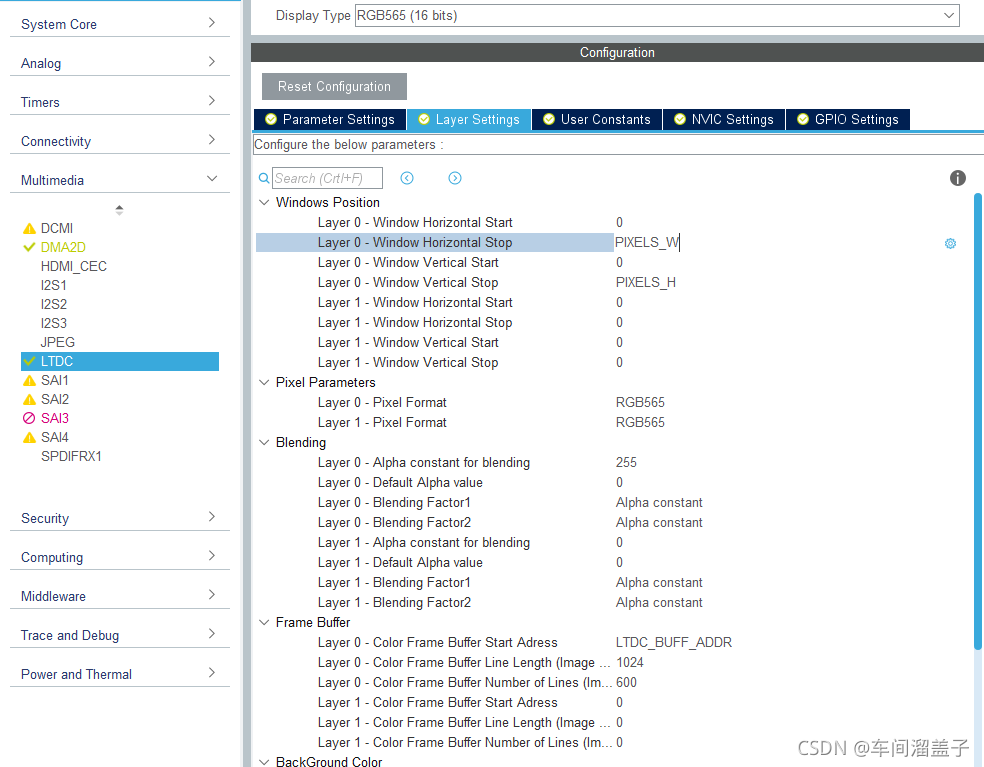

配置LTDC(具体值不同显示屏参数不同，请参考手册):
特别注意：LTDC pin全部要高速。

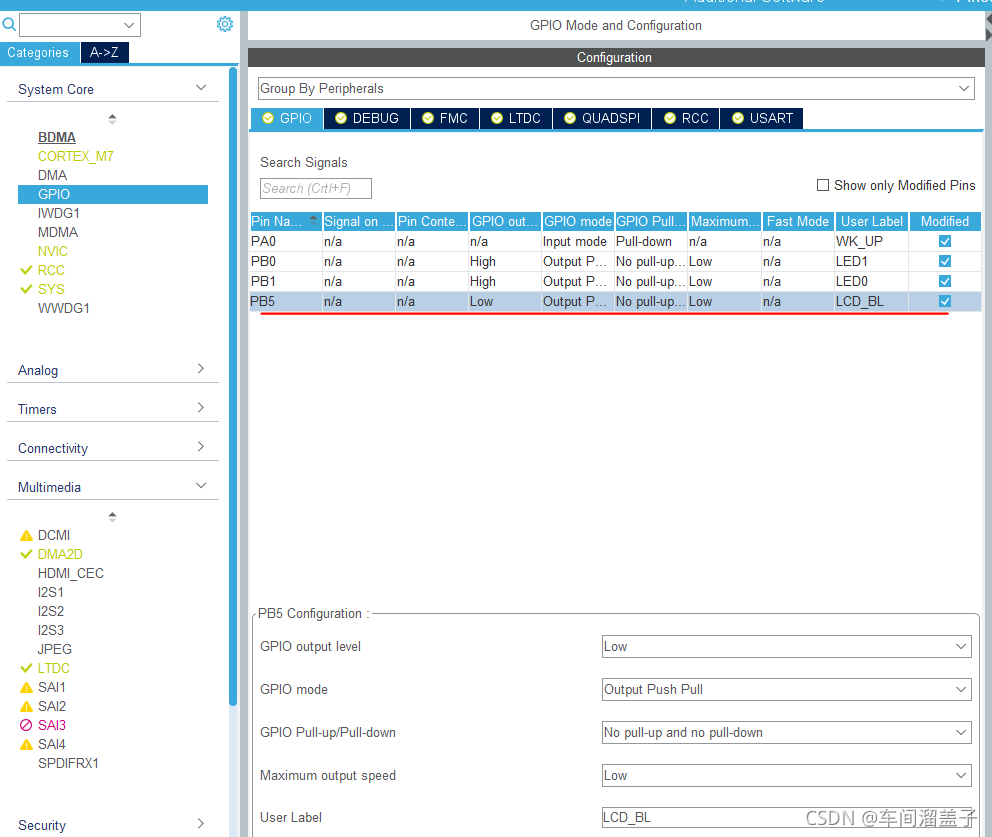

背光管脚需要配置一下，我这里是PB5：

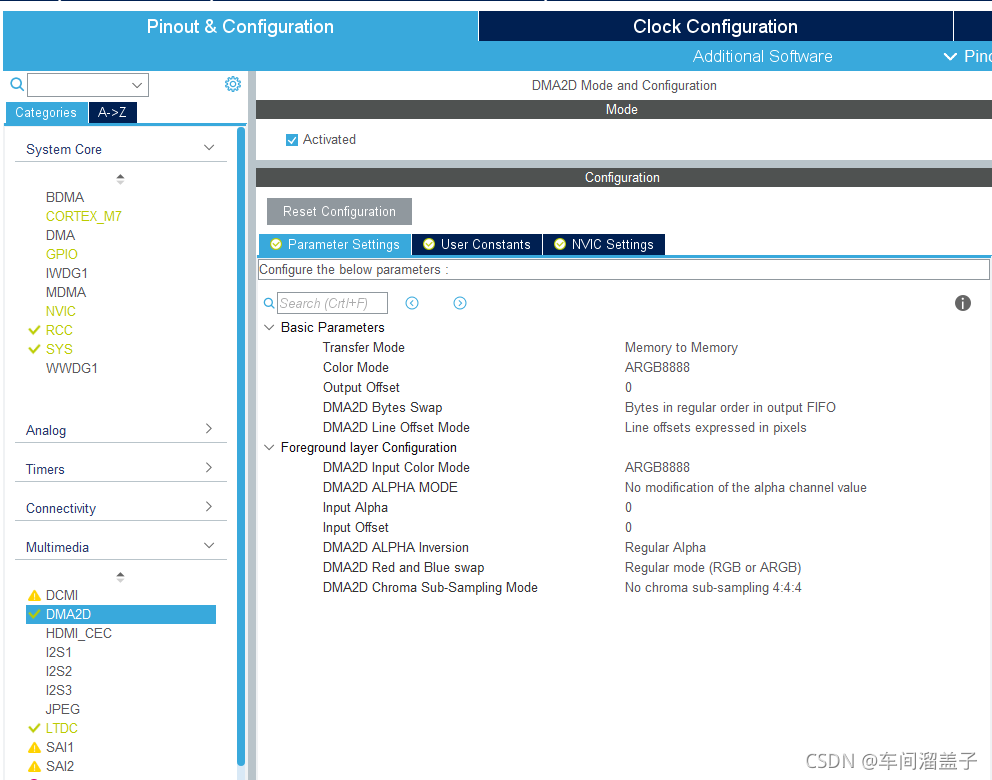

接着配置DMA2D:
1.4.4 驱动文件，移植的是正点原子的。
lcd.c lcd.h font.h ltdc.c ltdc.h
ltdc.c
/**
******************************************************************************
* File Name : LTDC.c
* Description : This file provides code for the configuration
* of the LTDC instances.
******************************************************************************
* @attention
*
* <h2><center>© Copyright (c) 2021 STMicroelectronics.
* All rights reserved.</center></h2>
*
* This software component is licensed by ST under BSD 3-Clause license,
* the "License"; You may not use this file except in compliance with the
* License. You may obtain a copy of the License at:
* opensource.org/licenses/BSD-3-Clause
*
******************************************************************************
*/
/* Includes ------------------------------------------------------------------*/
#include "ltdc.h"
/* USER CODE BEGIN 0 */
#include "sys.h"
LTDC_HandleTypeDef LTDC_Handler; //LTDC句柄
uint32_t *ltdc_framebuf[2]; //LTDC LCD帧缓存数组指针,必须指向对应大小的内存区域
_ltdc_dev lcdltdc; //管理LCD LTDC的重要参数
uint16_t ltdc_lcd_framebuf[1280][800] __attribute__((at(LCD_FRAME_BUF_ADDR))); //定义最大屏分辨率时,LCD所需的帧缓存数组大小
/* USER CODE END 0 */
LTDC_HandleTypeDef hltdc;
/* LTDC init function */
void MX_LTDC_Init(void)
{
LTDC_LayerCfgTypeDef pLayerCfg = {0};
LTDC_LayerCfgTypeDef pLayerCfg1 = {0};
hltdc.Instance = LTDC;
hltdc.Init.HSPolarity = LTDC_HSPOLARITY_AL;
hltdc.Init.VSPolarity = LTDC_VSPOLARITY_AL;
hltdc.Init.DEPolarity = LTDC_DEPOLARITY_AL;
hltdc.Init.PCPolarity = LTDC_PCPOLARITY_IPC;
hltdc.Init.HorizontalSync = 19;
hltdc.Init.VerticalSync = 2;
hltdc.Init.AccumulatedHBP = 159;
hltdc.Init.AccumulatedVBP = 22;
hltdc.Init.AccumulatedActiveW = 1183;
hltdc.Init.AccumulatedActiveH = 622;
hltdc.Init.TotalWidth = 1343;
hltdc.Init.TotalHeigh = 634;
hltdc.Init.Backcolor.Blue = 0;
hltdc.Init.Backcolor.Green = 0;
hltdc.Init.Backcolor.Red = 0;
if (HAL_LTDC_Init(&hltdc) != HAL_OK)
{
Error_Handler();
}
pLayerCfg.WindowX0 = 0;
pLayerCfg.WindowX1 = PIXELS_W;
pLayerCfg.WindowY0 = 0;
pLayerCfg.WindowY1 = PIXELS_H;
pLayerCfg.PixelFormat = LTDC_PIXEL_FORMAT_RGB565;
pLayerCfg.Alpha = 255;
pLayerCfg.Alpha0 = 0;
pLayerCfg.BlendingFactor1 = LTDC_BLENDING_FACTOR1_CA;
pLayerCfg.BlendingFactor2 = LTDC_BLENDING_FACTOR2_CA;
pLayerCfg.FBStartAdress = LTDC_BUFF_ADDR;
pLayerCfg.ImageWidth = 1024;
pLayerCfg.ImageHeight = 600;
pLayerCfg.Backcolor.Blue = 0;
pLayerCfg.Backcolor.Green = 0;
pLayerCfg.Backcolor.Red = 0;
if (HAL_LTDC_ConfigLayer(&hltdc, &pLayerCfg, 0) != HAL_OK)
{
Error_Handler();
}
pLayerCfg1.WindowX0 = 0;
pLayerCfg1.WindowX1 = 0;
pLayerCfg1.WindowY0 = 0;
pLayerCfg1.WindowY1 = 0;
pLayerCfg1.PixelFormat = LTDC_PIXEL_FORMAT_RGB565;
pLayerCfg1.Alpha = 0;
pLayerCfg1.Alpha0 = 0;
pLayerCfg1.BlendingFactor1 = LTDC_BLENDING_FACTOR1_CA;
pLayerCfg1.BlendingFactor2 = LTDC_BLENDING_FACTOR2_CA;
pLayerCfg1.FBStartAdress = 0;
pLayerCfg1.ImageWidth = 0;
pLayerCfg1.ImageHeight = 0;
pLayerCfg1.Backcolor.Blue = 0;
pLayerCfg1.Backcolor.Green = 0;
pLayerCfg1.Backcolor.Red = 0;
if (HAL_LTDC_ConfigLayer(&hltdc, &pLayerCfg1, 1) != HAL_OK)
{
Error_Handler();
}
}
void HAL_LTDC_MspInit(LTDC_HandleTypeDef* ltdcHandle)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
if(ltdcHandle->Instance==LTDC)
{
/* USER CODE BEGIN LTDC_MspInit 0 */
/* USER CODE END LTDC_MspInit 0 */
/* LTDC clock enable */
__HAL_RCC_LTDC_CLK_ENABLE();
__HAL_RCC_GPIOI_CLK_ENABLE();
__HAL_RCC_GPIOF_CLK_ENABLE();
__HAL_RCC_GPIOH_CLK_ENABLE();
__HAL_RCC_GPIOG_CLK_ENABLE();
/**LTDC GPIO Configuration
PI9 ------> LTDC_VSYNC
PI10 ------> LTDC_HSYNC
PF10 ------> LTDC_DE
PH9 ------> LTDC_R3
PH10 ------> LTDC_R4
PH11 ------> LTDC_R5
PH12 ------> LTDC_R6
PG6 ------> LTDC_R7
PG7 ------> LTDC_CLK
PH13 ------> LTDC_G2
PH14 ------> LTDC_G3
PH15 ------> LTDC_G4
PI0 ------> LTDC_G5
PI1 ------> LTDC_G6
PI2 ------> LTDC_G7
PG11 ------> LTDC_B3
PI4 ------> LTDC_B4
PI5 ------> LTDC_B5
PI6 ------> LTDC_B6
PI7 ------> LTDC_B7
*/
GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_0|GPIO_PIN_1
|GPIO_PIN_2|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6
|GPIO_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF14_LTDC;
HAL_GPIO_Init(GPIOI, &GPIO_InitStruct);
GPIO_InitStruct.Pin = GPIO_PIN_10;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF14_LTDC;
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);
GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12
|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF14_LTDC;
HAL_GPIO_Init(GPIOH, &GPIO_InitStruct);
GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_11;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF14_LTDC;
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
/* USER CODE BEGIN LTDC_MspInit 1 */
/* USER CODE END LTDC_MspInit 1 */
}
}
void HAL_LTDC_MspDeInit(LTDC_HandleTypeDef* ltdcHandle)
{
if(ltdcHandle->Instance==LTDC)
{
/* USER CODE BEGIN LTDC_MspDeInit 0 */
/* USER CODE END LTDC_MspDeInit 0 */
/* Peripheral clock disable */
__HAL_RCC_LTDC_CLK_DISABLE();
/**LTDC GPIO Configuration
PI9 ------> LTDC_VSYNC
PI10 ------> LTDC_HSYNC
PF10 ------> LTDC_DE
PH9 ------> LTDC_R3
PH10 ------> LTDC_R4
PH11 ------> LTDC_R5
PH12 ------> LTDC_R6
PG6 ------> LTDC_R7
PG7 ------> LTDC_CLK
PH13 ------> LTDC_G2
PH14 ------> LTDC_G3
PH15 ------> LTDC_G4
PI0 ------> LTDC_G5
PI1 ------> LTDC_G6
PI2 ------> LTDC_G7
PG11 ------> LTDC_B3
PI4 ------> LTDC_B4
PI5 ------> LTDC_B5
PI6 ------> LTDC_B6
PI7 ------> LTDC_B7
*/
HAL_GPIO_DeInit(GPIOI, GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_0|GPIO_PIN_1
|GPIO_PIN_2|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6
|GPIO_PIN_7);
HAL_GPIO_DeInit(GPIOF, GPIO_PIN_10);
HAL_GPIO_DeInit(GPIOH, GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12
|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15);
HAL_GPIO_DeInit(GPIOG, GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_11);
/* USER CODE BEGIN LTDC_MspDeInit 1 */
/* USER CODE END LTDC_MspDeInit 1 */
}
}
/* USER CODE BEGIN 1 */
//打开LCD开关
//lcd_switch:1 打开,0，关闭
void LTDC_Switch(u8 sw)
{
if(sw==1) __HAL_LTDC_ENABLE(<DC_Handler);
else if(sw==0)__HAL_LTDC_DISABLE(<DC_Handler);
}
//开关指定层
//layerx:层号,0,第一层; 1,第二层
//sw:1 打开;0关闭
void LTDC_Layer_Switch(u8 layerx,u8 sw)
{
if(sw==1) __HAL_LTDC_LAYER_ENABLE(<DC_Handler,layerx);
else if(sw==0) __HAL_LTDC_LAYER_DISABLE(<DC_Handler,layerx);
__HAL_LTDC_RELOAD_CONFIG(<DC_Handler);
}
//选择层
//layerx:层号;0,第一层;1,第二层;
void LTDC_Select_Layer(u8 layerx)
{
lcdltdc.activelayer=layerx;
}
//设置LCD显示方向
//dir:0,竖屏；1,横屏
void LTDC_Display_Dir(u8 dir)
{
lcdltdc.dir=dir; //显示方向
if(dir==0) //竖屏
{
lcdltdc.width=lcdltdc.pheight;
lcdltdc.height=lcdltdc.pwidth;
}else if(dir==1) //横屏
{
lcdltdc.width=lcdltdc.pwidth;
lcdltdc.height=lcdltdc.pheight;
}
}
//画点函数
//x,y:坐标
//color:颜色值
void LTDC_Draw_Point(u16 x,u16 y,u32 color)
{
#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888||LCD_PIXFORMAT==LCD_PIXFORMAT_RGB888
if(lcdltdc.dir) //横屏
{
*(u32*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*y+x))=color;
}else //竖屏
{
*(u32*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*(lcdltdc.pheight-x-1)+y))=color;
}
#else
if(lcdltdc.dir) //横屏
{
*(u16*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*y+x))=color;
}else //竖屏
{
*(u16*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*(lcdltdc.pheight-x-1)+y))=color;
}
#endif
}
//读点函数
//返回值:颜色值
u32 LTDC_Read_Point(u16 x,u16 y)
{
#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888||LCD_PIXFORMAT==LCD_PIXFORMAT_RGB888
if(lcdltdc.dir) //横屏
{
return *(u32*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*y+x));
}else //竖屏
{
return *(u32*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*(lcdltdc.pheight-x-1)+y));
}
#else
if(lcdltdc.dir) //横屏
{
return *(u16*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*y+x));
}else //竖屏
{
return *(u16*)((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*(lcdltdc.pheight-x-1)+y));
}
#endif
}
//LTDC填充矩形,DMA2D填充
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//注意:sx,ex,不能大于lcddev.width-1;sy,ey,不能大于lcddev.height-1!!!
//color:要填充的颜色
void LTDC_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u32 color)
{
u32 psx,psy,pex,pey; //以LCD面板为基准的坐标系,不随横竖屏变化而变化
u32 timeout=0;
u16 offline;
u32 addr;
//坐标系转换
if(lcdltdc.dir) //横屏
{
psx=sx;psy=sy;
pex=ex;pey=ey;
}else //竖屏
{
psx=sy;psy=lcdltdc.pheight-ex-1;
pex=ey;pey=lcdltdc.pheight-sx-1;
}
offline=lcdltdc.pwidth-(pex-psx+1);
addr=((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*psy+psx));
RCC->AHB1ENR|=1<<23; //使能DM2D时钟
DMA2D->CR=3<<16; //寄存器到存储器模式
DMA2D->OPFCCR=LCD_PIXFORMAT; //设置颜色格式
DMA2D->OOR=offline; //设置行偏移
DMA2D->CR&=~(1<<0); //先停止DMA2D
DMA2D->OMAR=addr; //输出存储器地址
DMA2D->NLR=(pey-psy+1)|((pex-psx+1)<<16); //设定行数寄存器
DMA2D->OCOLR=color; //设定输出颜色寄存器
DMA2D->CR|=1<<0; //启动DMA2D
while((DMA2D->ISR&(1<<1))==0) //等待传输完成
{
timeout++;
if(timeout>0X1FFFFF)break; //超时退出
}
DMA2D->IFCR|=1<<1; //清除传输完成标志
}
//在指定区域内填充单个颜色
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
//void LTDC_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u32 color)
//{
// u32 psx,psy,pex,pey; //以LCD面板为基准的坐标系,不随横竖屏变化而变化
// u32 timeout=0;
// u16 offline;
// u32 addr;
// if(ex>=lcdltdc.width)ex=lcdltdc.width-1;
// if(ey>=lcdltdc.height)ey=lcdltdc.height-1;
// //坐标系转换
// if(lcdltdc.dir) //横屏
// {
// psx=sx;psy=sy;
// pex=ex;pey=ey;
// }else //竖屏
// {
// psx=sy;psy=lcdltdc.pheight-ex-1;
// pex=ey;pey=lcdltdc.pheight-sx-1;
// }
// offline=lcdltdc.pwidth-(pex-psx+1);
// addr=((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*psy+psx));
// if(LCD_PIXFORMAT==LCD_PIXEL_FORMAT_RGB565) //如果是RGB565格式的话需要进行颜色转换，将16bit转换为32bit的
// {
// color=((color&0X0000F800)<<8)|((color&0X000007E0)<<5)|((color&0X0000001F)<<3);
// }
// //配置DMA2D的模式
// DMA2D_Handler.Instance=DMA2D;
// DMA2D_Handler.Init.Mode=DMA2D_R2M; //内存到存储器模式
// DMA2D_Handler.Init.ColorMode=LCD_PIXFORMAT; //设置颜色格式
// DMA2D_Handler.Init.OutputOffset=offline; //输出偏移
// HAL_DMA2D_Init(&DMA2D_Handler); //初始化DMA2D
// HAL_DMA2D_ConfigLayer(&DMA2D_Handler,lcdltdc.activelayer); //层配置
// HAL_DMA2D_Start(&DMA2D_Handler,color,(u32)addr,pex-psx+1,pey-psy+1);//开启传输
// HAL_DMA2D_PollForTransfer(&DMA2D_Handler,1000);//传输数据
// while((__HAL_DMA2D_GET_FLAG(&DMA2D_Handler,DMA2D_FLAG_TC)==0)&&(timeout<0X5000))//等待DMA2D完成
// {
// timeout++;
// }
// __HAL_DMA2D_CLEAR_FLAG(&DMA2D_Handler,DMA2D_FLAG_TC); //清除传输完成标志
//}
//在指定区域内填充指定颜色块,DMA2D填充
//此函数仅支持u16,RGB565格式的颜色数组填充.
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//注意:sx,ex,不能大于lcddev.width-1;sy,ey,不能大于lcddev.height-1!!!
//color:要填充的颜色数组首地址
void LTDC_Color_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 *color)
{
u32 psx,psy,pex,pey; //以LCD面板为基准的坐标系,不随横竖屏变化而变化
u32 timeout=0;
u16 offline;
u32 addr;
//坐标系转换
if(lcdltdc.dir) //横屏
{
psx=sx;psy=sy;
pex=ex;pey=ey;
}else //竖屏
{
psx=sy;psy=lcdltdc.pheight-ex-1;
pex=ey;pey=lcdltdc.pheight-sx-1;
}
offline=lcdltdc.pwidth-(pex-psx+1);
addr=((u32)ltdc_framebuf[lcdltdc.activelayer]+lcdltdc.pixsize*(lcdltdc.pwidth*psy+psx));
RCC->AHB1ENR|=1<<23; //使能DM2D时钟
DMA2D->CR=0<<16; //存储器到存储器模式
DMA2D->FGPFCCR=LCD_PIXFORMAT; //设置颜色格式
DMA2D->FGOR=0; //前景层行偏移为0
DMA2D->OOR=offline; //设置行偏移
DMA2D->CR&=~(1<<0); //先停止DMA2D
DMA2D->FGMAR=(u32)color; //源地址
DMA2D->OMAR=addr; //输出存储器地址
DMA2D->NLR=(pey-psy+1)|((pex-psx+1)<<16); //设定行数寄存器
DMA2D->CR|=1<<0; //启动DMA2D
while((DMA2D->ISR&(1<<1))==0) //等待传输完成
{
timeout++;
if(timeout>0X1FFFFF)break; //超时退出
}
DMA2D->IFCR|=1<<1; //清除传输完成标志
}
//LCD清屏
//color:颜色值
void LTDC_Clear(u32 color)
{
LTDC_Fill(0,0,lcdltdc.width-1,lcdltdc.height-1,color);
}
//LTDC时钟(Fdclk)设置函数
//PLL3_VCO Input=HSE_VALUE/PLL3M
//PLL3_VCO Output=PLL3_VCO Input * PLL3N
//PLLLCDCLK = PLL3_VCO Output/PLL3R
//假如HSE_VALUE=25MHz，PLL3M=5，PLL3N=160,PLL3R=88
//LTDCLK=PLLLCDCLK=25/5*160/88=9MHz
//返回值:0,成功;1,失败。
u8 LTDC_Clk_Set(u32 pll3m,u32 pll3n,u32 pll3r)
{
RCC_PeriphCLKInitTypeDef PeriphClkIniture;
PeriphClkIniture.PeriphClockSelection = RCC_PERIPHCLK_LTDC;
PeriphClkIniture.PLL3.PLL3M = pll3m;
PeriphClkIniture.PLL3.PLL3N = pll3n;
PeriphClkIniture.PLL3.PLL3P = 2;
PeriphClkIniture.PLL3.PLL3Q = 2;
PeriphClkIniture.PLL3.PLL3R = pll3r;
if(HAL_RCCEx_PeriphCLKConfig(&PeriphClkIniture)==HAL_OK) //配置像素时钟，这里配置为时钟为18.75MHZ
{
return 0; //成功
}
else return 1; //失败
}
//LTDC,层颜窗口设置,窗口以LCD面板坐标系为基准
//注意:此函数必须在LTDC_Layer_Parameter_Config之后再设置.
//layerx:层值,0/1.
//sx,sy:起始坐标
//width,height:宽度和高度
void LTDC_Layer_Window_Config(u8 layerx,u16 sx,u16 sy,u16 width,u16 height)
{
HAL_LTDC_SetWindowPosition(<DC_Handler,sx,sy,layerx); //设置窗口的位置
HAL_LTDC_SetWindowSize(<DC_Handler,width,height,layerx);//设置窗口大小
}
//LTDC,基本参数设置.
//注意:此函数,必须在LTDC_Layer_Window_Config之前设置.
//layerx:层值,0/1.
//bufaddr:层颜色帧缓存起始地址
//pixformat:颜色格式.0,ARGB8888;1,RGB888;2,RGB565;3,ARGB1555;4,ARGB4444;5,L8;6;AL44;7;AL88
//alpha:层颜色Alpha值,0,全透明;255,不透明
//alpha0:默认颜色Alpha值,0,全透明;255,不透明
//bfac1:混合系数1,4(100),恒定的Alpha;6(101),像素Alpha*恒定Alpha
//bfac2:混合系数2,5(101),恒定的Alpha;7(111),像素Alpha*恒定Alpha
//bkcolor:层默认颜色,32位,低24位有效,RGB888格式
//返回值:无
void LTDC_Layer_Parameter_Config(u8 layerx,u32 bufaddr,u8 pixformat,u8 alpha,u8 alpha0,u8 bfac1,u8 bfac2,u32 bkcolor)
{
LTDC_LayerCfgTypeDef pLayerCfg;
pLayerCfg.WindowX0=0; //窗口起始X坐标
pLayerCfg.WindowY0=0; //窗口起始Y坐标
pLayerCfg.WindowX1=lcdltdc.pwidth; //窗口终止X坐标
pLayerCfg.WindowY1=lcdltdc.pheight; //窗口终止Y坐标
pLayerCfg.PixelFormat=pixformat; //像素格式
pLayerCfg.Alpha=alpha; //Alpha值设置，0~255,255为完全不透明
pLayerCfg.Alpha0=alpha0; //默认Alpha值
pLayerCfg.BlendingFactor1=(u32)bfac1<<8; //设置层混合系数
pLayerCfg.BlendingFactor2=(u32)bfac2<<8; //设置层混合系数
pLayerCfg.FBStartAdress=bufaddr; //设置层颜色帧缓存起始地址
pLayerCfg.ImageWidth=lcdltdc.pwidth; //设置颜色帧缓冲区的宽度
pLayerCfg.ImageHeight=lcdltdc.pheight; //设置颜色帧缓冲区的高度
pLayerCfg.Backcolor.Red=(u8)(bkcolor&0X00FF0000)>>16; //背景颜色红色部分
pLayerCfg.Backcolor.Green=(u8)(bkcolor&0X0000FF00)>>8; //背景颜色绿色部分
pLayerCfg.Backcolor.Blue=(u8)bkcolor&0X000000FF; //背景颜色蓝色部分
HAL_LTDC_ConfigLayer(<DC_Handler,&pLayerCfg,layerx); //设置所选中的层
}
//读取面板参数,新增了判断悬空全一的排查
//PG6=R7(M0);PI2=G7(M1);PI7=B7(M2);
//M2:M1:M0
//0 :0 :0 //4.3寸480*272 RGB屏,ID=0X4342
//0 :0 :1 //7寸800*480 RGB屏,ID=0X7084
//0 :1 :0 //7寸1024*600 RGB屏,ID=0X7016
//0 :1 :1 //7寸1280*800 RGB屏,ID=0X7018
//1 :0 :0 //4.3寸800*480 RGB屏,ID=0X4384
//1 :0 :1 //10.1寸1280*800,RGB屏,ID=0X1018
//1 :1 :1 //VGA显示器
//返回值:LCD ID:0,非法;其他值,ID;
u16 LTDC_PanelID_Read(void)
{
/*
u8 idx=0;
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_GPIOG_CLK_ENABLE(); //使能GPIOG时钟
__HAL_RCC_GPIOI_CLK_ENABLE(); //使能GPIOI时钟
GPIO_Initure.Pin=GPIO_PIN_6; //PG6
GPIO_Initure.Mode=GPIO_MODE_INPUT; //输入
GPIO_Initure.Pull=GPIO_PULLUP; //上拉
GPIO_Initure.Speed=GPIO_SPEED_FREQ_VERY_HIGH; //高速
HAL_GPIO_Init(GPIOG,&GPIO_Initure); //初始化
GPIO_Initure.Pin=GPIO_PIN_2|GPIO_PIN_7; //PI2,7
HAL_GPIO_Init(GPIOI,&GPIO_Initure); //初始化
idx=(u8)HAL_GPIO_ReadPin(GPIOG,GPIO_PIN_6); //读取M0
idx|=(u8)HAL_GPIO_ReadPin(GPIOI,GPIO_PIN_2)<<1;//读取M1
idx|=(u8)HAL_GPIO_ReadPin(GPIOI,GPIO_PIN_7)<<2;//读取M2
if(idx==0) return 0X4342; //4.3寸屏,480*272分辨率
else if(idx==1)return 0X7084; //7寸屏,800*480分辨率
else if(idx==2)return 0X7016; //7寸屏,1024*600分辨率
else if(idx==3)return 0X7018; //7寸屏,1280*800分辨率
else if(idx==4)return 0X4384; //4.3寸屏,800*480分辨率
else if(idx==5)return 0X1018; //10.1寸屏,1280*800分辨率
else return 0;
*/
return 0X7016;
}
void LTDC_Init(void)
{
u32 lcdid;
lcdid=LTDC_PanelID_Read(); //读取LCD面板ID
if(lcdid==0X7016)
{
lcdltdc.pwidth=1024; //面板宽度,单位:像素
lcdltdc.pheight=600; //面板高度,单位:像素
lcdltdc.hsw=20; //水平同步宽度
lcdltdc.vsw=3; //垂直同步宽度
lcdltdc.hbp=140; //水平后廊
lcdltdc.vbp=20; //垂直后廊
lcdltdc.hfp=160; //水平前廊
lcdltdc.vfp=12; //垂直前廊
}
#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888||LCD_PIXFORMAT==LCD_PIXFORMAT_RGB888
ltdc_framebuf[0]=(u32*)<dc_lcd_framebuf;
lcdltdc.pixsize=4; //每个像素占4个字节
#else
lcdltdc.pixsize=2; //每个像素占2个字节
ltdc_framebuf[0]=(u32*)<dc_lcd_framebuf;
#endif
//LTDC配置
LTDC_Handler.Instance=LTDC;
LTDC_Handler.Init.HSPolarity=LTDC_HSPOLARITY_AL; //水平同步极性
LTDC_Handler.Init.VSPolarity=LTDC_VSPOLARITY_AL; //垂直同步极性
LTDC_Handler.Init.DEPolarity=LTDC_DEPOLARITY_AL; //数据使能极性
LTDC_Handler.Init.PCPolarity=LTDC_PCPOLARITY_IPC; //像素时钟极性
LTDC_Handler.Init.HorizontalSync=lcdltdc.hsw-1; //水平同步宽度
LTDC_Handler.Init.VerticalSync=lcdltdc.vsw-1; //垂直同步宽度
LTDC_Handler.Init.AccumulatedHBP=lcdltdc.hsw+lcdltdc.hbp-1; //水平同步后沿宽度
LTDC_Handler.Init.AccumulatedVBP=lcdltdc.vsw+lcdltdc.vbp-1; //垂直同步后沿高度
LTDC_Handler.Init.AccumulatedActiveW=lcdltdc.hsw+lcdltdc.hbp+lcdltdc.pwidth-1;//有效宽度
LTDC_Handler.Init.AccumulatedActiveH=lcdltdc.vsw+lcdltdc.vbp+lcdltdc.pheight-1;//有效高度
LTDC_Handler.Init.TotalWidth=lcdltdc.hsw+lcdltdc.hbp+lcdltdc.pwidth+lcdltdc.hfp-1; //总宽度
LTDC_Handler.Init.TotalHeigh=lcdltdc.vsw+lcdltdc.vbp+lcdltdc.pheight+lcdltdc.vfp-1; //总高度
LTDC_Handler.Init.Backcolor.Red=0; //屏幕背景层红色部分
LTDC_Handler.Init.Backcolor.Green=0; //屏幕背景层绿色部分
LTDC_Handler.Init.Backcolor.Blue=0; //屏幕背景色蓝色部分
HAL_LTDC_Init(<DC_Handler);
//层配置
LTDC_Layer_Parameter_Config(0,(u32)ltdc_framebuf[0],LCD_PIXFORMAT,255,0,6,7,0X000000);//层参数配置
LTDC_Layer_Window_Config(0,0,0,lcdltdc.pwidth,lcdltdc.pheight); //层窗口配置,以LCD面板坐标系为基准,不要随便修改!
LTDC_Display_Dir(0); //默认竖屏
LTDC_Select_Layer(0); //选择第1层
LCD_LED(1); //点亮背光
LTDC_Clear(0XFFFFFFFF); //清屏
}
/* USER CODE END 1 */
/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
ltdc.h
/**
******************************************************************************
* File Name : LTDC.h
* Description : This file provides code for the configuration
* of the LTDC instances.
******************************************************************************
* @attention
*
* <h2><center>© Copyright (c) 2021 STMicroelectronics.
* All rights reserved.</center></h2>
*
* This software component is licensed by ST under BSD 3-Clause license,
* the "License"; You may not use this file except in compliance with the
* License. You may obtain a copy of the License at:
* opensource.org/licenses/BSD-3-Clause
*
******************************************************************************
*/
/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __ltdc_H
#define __ltdc_H
#ifdef __cplusplus
extern "C" {
#endif
/* Includes ------------------------------------------------------------------*/
#include "main.h"
/* USER CODE BEGIN Includes */
#include "lcd.h"
/* USER CODE END Includes */
extern LTDC_HandleTypeDef hltdc;
/* USER CODE BEGIN Private defines */
//定义颜色像素格式,一般用RGB565
#define LCD_PIXFORMAT 0X02
//定义默认背景层颜色
#define LTDC_BACKLAYERCOLOR 0X00000000
//LCD帧缓冲区首地址,这里定义在SDRAM里面.
#define LCD_FRAME_BUF_ADDR 0XC0000000
//LCD LTDC重要参数集
typedef struct
{
uint32_t pwidth; //LCD面板的宽度,固定参数,不随显示方向改变,如果为0,说明没有任何RGB屏接入
uint32_t pheight; //LCD面板的高度,固定参数,不随显示方向改变
uint16_t hsw; //水平同步宽度
uint16_t vsw; //垂直同步宽度
uint16_t hbp; //水平后廊
uint16_t vbp; //垂直后廊
uint16_t hfp; //水平前廊
uint16_t vfp; //垂直前廊
uint8_t activelayer; //当前层编号:0/1
uint8_t dir; //0,竖屏;1,横屏;
uint16_t width; //LCD宽度
uint16_t height; //LCD高度
uint32_t pixsize; //每个像素所占字节数
}_ltdc_dev;
/* USER CODE END Private defines */
void MX_LTDC_Init(void);
/* USER CODE BEGIN Prototypes */
void LTDC_Switch(uint8_t sw); //LTDC开关
void LTDC_Layer_Switch(uint8_t layerx,uint8_t sw); //层开关
void LTDC_Select_Layer(uint8_t layerx); //层选择
void LTDC_Display_Dir(uint8_t dir); //显示方向控制
void LTDC_Draw_Point(uint16_t x,uint16_t y,uint32_t color);//画点函数
uint32_t LTDC_Read_Point(uint16_t x,uint16_t y); //读点函数
void LTDC_Fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint32_t color); //矩形单色填充函数
void LTDC_Color_Fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint16_t *color); //矩形彩色填充函数
void LTDC_Clear(uint32_t color); //清屏函数
uint16_t LTDC_PanelID_Read(void);
void LTDC_Init(void);
/* USER CODE END Prototypes */
#ifdef __cplusplus
}
#endif
#endif /*__ ltdc_H */
/**
* @}
*/
/**
* @}
*/
/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
lcd.c
#include "lcd.h"
#include "stdlib.h"
#include "font.h"
#include "usart.h"
#include "pub_delay.h"
#include "ltdc.h"
extern _ltdc_dev lcdltdc; //管理LCD LTDC的重要参数
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK STM32开发板
//2.8寸/3.5寸/4.3寸/7寸 TFT液晶驱动
//支持驱动IC型号包括:ILI9341/NT35310/NT35510/SSD1963等
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/12/10
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//
//升级说明
//V1.1
//新增对RGBLCD屏的支持(使用LTDC).
//
//SRAM_HandleTypeDef SRAM_Handler; //SRAM句柄(用于控制LCD)
//LCD的画笔颜色和背景色
u32 POINT_COLOR=0xFF000000; //画笔颜色
u32 BACK_COLOR =0xFFFFFFFF; //背景色
//管理LCD重要参数
//默认为竖屏
_lcd_dev lcddev;
//写寄存器函数
//regval:寄存器值
void LCD_WR_REG(vu16 regval)
{
regval=regval; //使用-O2优化的时候,必须插入的延时
LCD->LCD_REG=regval;//写入要写的寄存器序号
}
//写LCD数据
//data:要写入的值
void LCD_WR_DATA(vu16 data)
{
data=data; //使用-O2优化的时候,必须插入的延时
LCD->LCD_RAM=data;
}
//读LCD数据
//返回值:读到的值
u16 LCD_RD_DATA(void)
{
vu16 ram; //防止被优化
ram=LCD->LCD_RAM;
return ram;
}
//写寄存器
//LCD_Reg:寄存器地址
//LCD_RegValue:要写入的数据
void LCD_WriteReg(u16 LCD_Reg,u16 LCD_RegValue)
{
LCD->LCD_REG = LCD_Reg; //写入要写的寄存器序号
LCD->LCD_RAM = LCD_RegValue;//写入数据
}
//读寄存器
//LCD_Reg:寄存器地址
//返回值:读到的数据
u16 LCD_ReadReg(u16 LCD_Reg)
{
LCD_WR_REG(LCD_Reg); //写入要读的寄存器序号
delay_us(5);
return LCD_RD_DATA(); //返回读到的值
}
//开始写GRAM
void LCD_WriteRAM_Prepare(void)
{
LCD->LCD_REG=lcddev.wramcmd;
}
//LCD写GRAM
//RGB_Code:颜色值
void LCD_WriteRAM(u16 RGB_Code)
{
LCD->LCD_RAM = RGB_Code;//写十六位GRAM
}
//从ILI93xx读出的数据为GBR格式，而我们写入的时候为RGB格式。
//通过该函数转换
//c:GBR格式的颜色值
//返回值：RGB格式的颜色值
u16 LCD_BGR2RGB(u16 c)
{
u16 r,g,b,rgb;
b=(c>>0)&0x1f;
g=(c>>5)&0x3f;
r=(c>>11)&0x1f;
rgb=(b<<11)+(g<<5)+(r<<0);
return(rgb);
}
//当mdk -O1时间优化时需要设置
//延时i
void opt_delay(u8 i)
{
while(i--);
}
//读取个某点的颜色值
//x,y:坐标
//返回值:此点的颜色
u32 LCD_ReadPoint(u16 x,u16 y)
{
u16 r=0,g=0,b=0;
if(x>=lcddev.width||y>=lcddev.height)return 0; //超过了范围,直接返回
if(lcdltdc.pwidth!=0) //如果是RGB屏
{
return LTDC_Read_Point(x,y);
}
LCD_SetCursor(x,y);
if(lcddev.id==0X9341||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X2E);//9341/3510/1963 发送读GRAM指令
else if(lcddev.id==0X5510)LCD_WR_REG(0X2E00); //5510 发送读GRAM指令
r=LCD_RD_DATA(); //dummy Read
if(lcddev.id==0X1963)return r; //1963直接读就可以
opt_delay(2);
r=LCD_RD_DATA(); //实际坐标颜色
//9341/NT35310/NT35510要分2次读出
opt_delay(2);
b=LCD_RD_DATA();
g=r&0XFF; //对于9341/5310/5510,第一次读取的是RG的值,R在前,G在后,各占8位
g<<=8;
return (((r>>11)<<11)|((g>>10)<<5)|(b>>11)); //ILI9341/NT35310/NT35510需要公式转换一下
}
//LCD开启显示
void LCD_DisplayOn(void)
{
if(lcdltdc.pwidth!=0)LTDC_Switch(1);//开启LCD
else if(lcddev.id==0X9341||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X29); //开启显示
else if(lcddev.id==0X5510)LCD_WR_REG(0X2900); //开启显示
}
//LCD关闭显示
void LCD_DisplayOff(void)
{
if(lcdltdc.pwidth!=0)LTDC_Switch(0);//关闭LCD
else if(lcddev.id==0X9341||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X28); //关闭显示
else if(lcddev.id==0X5510)LCD_WR_REG(0X2800); //关闭显示
}
//设置光标位置(对RGB屏无效)
//Xpos:横坐标
//Ypos:纵坐标
void LCD_SetCursor(u16 Xpos, u16 Ypos)
{
if(lcddev.id==0X9341||lcddev.id==0X5310)
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(Xpos>>8);LCD_WR_DATA(Xpos&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(Ypos>>8);LCD_WR_DATA(Ypos&0XFF);
}else if(lcddev.id==0X1963)
{
if(lcddev.dir==0)//x坐标需要变换
{
Xpos=lcddev.width-1-Xpos;
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(0);LCD_WR_DATA(0);
LCD_WR_DATA(Xpos>>8);LCD_WR_DATA(Xpos&0XFF);
}else
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(Xpos>>8);LCD_WR_DATA(Xpos&0XFF);
LCD_WR_DATA((lcddev.width-1)>>8);LCD_WR_DATA((lcddev.width-1)&0XFF);
}
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(Ypos>>8);LCD_WR_DATA(Ypos&0XFF);
LCD_WR_DATA((lcddev.height-1)>>8);LCD_WR_DATA((lcddev.height-1)&0XFF);
}else if(lcddev.id==0X5510)
{
LCD_WR_REG(lcddev.setxcmd);LCD_WR_DATA(Xpos>>8);
LCD_WR_REG(lcddev.setxcmd+1);LCD_WR_DATA(Xpos&0XFF);
LCD_WR_REG(lcddev.setycmd);LCD_WR_DATA(Ypos>>8);
LCD_WR_REG(lcddev.setycmd+1);LCD_WR_DATA(Ypos&0XFF);
}
}
//设置LCD的自动扫描方向(对RGB屏无效)
//注意:其他函数可能会受到此函数设置的影响(尤其是9341),
//所以,一般设置为L2R_U2D即可,如果设置为其他扫描方式,可能导致显示不正常.
//dir:0~7,代表8个方向(具体定义见lcd.h)
//9341/5310/5510/1963等IC已经实际测试
void LCD_Scan_Dir(u8 dir)
{
u16 regval=0;
u16 dirreg=0;
u16 temp;
if((lcddev.dir==1&&lcddev.id!=0X1963)||(lcddev.dir==0&&lcddev.id==0X1963))//横屏时，对1963不改变扫描方向！竖屏时1963改变方向
{
switch(dir)//方向转换
{
case 0:dir=6;break;
case 1:dir=7;break;
case 2:dir=4;break;
case 3:dir=5;break;
case 4:dir=1;break;
case 5:dir=0;break;
case 6:dir=3;break;
case 7:dir=2;break;
}
}
if(lcddev.id==0x9341||lcddev.id==0X5310||lcddev.id==0X5510||lcddev.id==0X1963)//9341/5310/5510/1963,特殊处理
{
switch(dir)
{
case L2R_U2D://从左到右,从上到下
regval|=(0<<7)|(0<<6)|(0<<5);
break;
case L2R_D2U://从左到右,从下到上
regval|=(1<<7)|(0<<6)|(0<<5);
break;
case R2L_U2D://从右到左,从上到下
regval|=(0<<7)|(1<<6)|(0<<5);
break;
case R2L_D2U://从右到左,从下到上
regval|=(1<<7)|(1<<6)|(0<<5);
break;
case U2D_L2R://从上到下,从左到右
regval|=(0<<7)|(0<<6)|(1<<5);
break;
case U2D_R2L://从上到下,从右到左
regval|=(0<<7)|(1<<6)|(1<<5);
break;
case D2U_L2R://从下到上,从左到右
regval|=(1<<7)|(0<<6)|(1<<5);
break;
case D2U_R2L://从下到上,从右到左
regval|=(1<<7)|(1<<6)|(1<<5);
break;
}
if(lcddev.id==0X5510)dirreg=0X3600;
else dirreg=0X36;
if((lcddev.id!=0X5310)&&(lcddev.id!=0X5510)&&(lcddev.id!=0X1963))regval|=0X08;//5310/5510/1963不需要BGR
LCD_WriteReg(dirreg,regval);
if(lcddev.id!=0X1963)//1963不做坐标处理
{
if(regval&0X20)
{
if(lcddev.width<lcddev.height)//交换X,Y
{
temp=lcddev.width;
lcddev.width=lcddev.height;
lcddev.height=temp;
}
}else
{
if(lcddev.width>lcddev.height)//交换X,Y
{
temp=lcddev.width;
lcddev.width=lcddev.height;
lcddev.height=temp;
}
}
}
if(lcddev.id==0X5510)
{
LCD_WR_REG(lcddev.setxcmd);LCD_WR_DATA(0);
LCD_WR_REG(lcddev.setxcmd+1);LCD_WR_DATA(0);
LCD_WR_REG(lcddev.setxcmd+2);LCD_WR_DATA((lcddev.width-1)>>8);
LCD_WR_REG(lcddev.setxcmd+3);LCD_WR_DATA((lcddev.width-1)&0XFF);
LCD_WR_REG(lcddev.setycmd);LCD_WR_DATA(0);
LCD_WR_REG(lcddev.setycmd+1);LCD_WR_DATA(0);
LCD_WR_REG(lcddev.setycmd+2);LCD_WR_DATA((lcddev.height-1)>>8);
LCD_WR_REG(lcddev.setycmd+3);LCD_WR_DATA((lcddev.height-1)&0XFF);
}else
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(0);LCD_WR_DATA(0);
LCD_WR_DATA((lcddev.width-1)>>8);LCD_WR_DATA((lcddev.width-1)&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(0);LCD_WR_DATA(0);
LCD_WR_DATA((lcddev.height-1)>>8);LCD_WR_DATA((lcddev.height-1)&0XFF);
}
}
}
//画点
//x,y:坐标
//POINT_COLOR:此点的颜色
void LCD_DrawPoint(u16 x,u16 y)
{
if(lcdltdc.pwidth!=0)//如果是RGB屏
{
LTDC_Draw_Point(x,y,POINT_COLOR);
}else
{
LCD_SetCursor(x,y); //设置光标位置
LCD_WriteRAM_Prepare(); //开始写入GRAM
LCD->LCD_RAM=POINT_COLOR;
}
}
//快速画点
//x,y:坐标
//color:颜色
void LCD_Fast_DrawPoint(u16 x,u16 y,u32 color)
{
if(lcdltdc.pwidth!=0)//如果是RGB屏
{
LTDC_Draw_Point(x,y,color);
return;
}else if(lcddev.id==0X9341||lcddev.id==0X5310)
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
}else if(lcddev.id==0X5510)
{
LCD_WR_REG(lcddev.setxcmd);LCD_WR_DATA(x>>8);
LCD_WR_REG(lcddev.setxcmd+1);LCD_WR_DATA(x&0XFF);
LCD_WR_REG(lcddev.setycmd);LCD_WR_DATA(y>>8);
LCD_WR_REG(lcddev.setycmd+1);LCD_WR_DATA(y&0XFF);
}else if(lcddev.id==0X1963)
{
if(lcddev.dir==0)x=lcddev.width-1-x;
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
LCD_WR_DATA(x>>8);LCD_WR_DATA(x&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
LCD_WR_DATA(y>>8);LCD_WR_DATA(y&0XFF);
}
LCD->LCD_REG=lcddev.wramcmd;
LCD->LCD_RAM=color;
}
//SSD1963 背光设置
//pwm:背光等级,0~100.越大越亮.
void LCD_SSD_BackLightSet(u8 pwm)
{
LCD_WR_REG(0xBE); //配置PWM输出
LCD_WR_DATA(0x05); //1设置PWM频率
LCD_WR_DATA(pwm*2.55);//2设置PWM占空比
LCD_WR_DATA(0x01); //3设置C
LCD_WR_DATA(0xFF); //4设置D
LCD_WR_DATA(0x00); //5设置E
LCD_WR_DATA(0x00); //6设置F
}
//设置LCD显示方向
//dir:0,竖屏；1,横屏
void LCD_Display_Dir(u8 dir)
{
lcddev.dir=dir; //横屏/竖屏
if(lcdltdc.pwidth!=0) //如果是RGB屏
{
LTDC_Display_Dir(dir);
lcddev.width=lcdltdc.width;
lcddev.height=lcdltdc.height;
return;
}
if(dir==0) //竖屏
{
lcddev.width=240;
lcddev.height=320;
if(lcddev.id==0X9341||lcddev.id==0X5310)
{
lcddev.wramcmd=0X2C;
lcddev.setxcmd=0X2A;
lcddev.setycmd=0X2B;
if(lcddev.id==0X5310)
{
lcddev.width=320;
lcddev.height=480;
}
}else if(lcddev.id==0x5510)
{
lcddev.wramcmd=0X2C00;
lcddev.setxcmd=0X2A00;
lcddev.setycmd=0X2B00;
lcddev.width=480;
lcddev.height=800;
}else if(lcddev.id==0X1963)
{
lcddev.wramcmd=0X2C; //设置写入GRAM的指令
lcddev.setxcmd=0X2B; //设置写X坐标指令
lcddev.setycmd=0X2A; //设置写Y坐标指令
lcddev.width=480; //设置宽度480
lcddev.height=800; //设置高度800
}
}else //横屏
{
lcddev.width=320;
lcddev.height=240;
if(lcddev.id==0X9341||lcddev.id==0X5310)
{
lcddev.wramcmd=0X2C;
lcddev.setxcmd=0X2A;
lcddev.setycmd=0X2B;
}else if(lcddev.id==0x5510)
{
lcddev.wramcmd=0X2C00;
lcddev.setxcmd=0X2A00;
lcddev.setycmd=0X2B00;
lcddev.width=800;
lcddev.height=480;
}else if(lcddev.id==0X1963)
{
lcddev.wramcmd=0X2C; //设置写入GRAM的指令
lcddev.setxcmd=0X2A; //设置写X坐标指令
lcddev.setycmd=0X2B; //设置写Y坐标指令
lcddev.width=800; //设置宽度800
lcddev.height=480; //设置高度480
}
if(lcddev.id==0X5310)
{
lcddev.width=480;
lcddev.height=320;
}
}
LCD_Scan_Dir(DFT_SCAN_DIR); //默认扫描方向
}
//设置窗口(对RGB屏无效),并自动设置画点坐标到窗口左上角(sx,sy).
//sx,sy:窗口起始坐标(左上角)
//width,height:窗口宽度和高度,必须大于0!!
//窗体大小:width*height.
void LCD_Set_Window(u16 sx,u16 sy,u16 width,u16 height)
{
u16 twidth,theight;
twidth=sx+width-1;
theight=sy+height-1;
if(lcddev.id==0X9341||lcddev.id==0X5310||(lcddev.dir==1&&lcddev.id==0X1963))
{
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(sx>>8);
LCD_WR_DATA(sx&0XFF);
LCD_WR_DATA(twidth>>8);
LCD_WR_DATA(twidth&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(sy>>8);
LCD_WR_DATA(sy&0XFF);
LCD_WR_DATA(theight>>8);
LCD_WR_DATA(theight&0XFF);
}else if(lcddev.id==0X1963)//1963竖屏特殊处理
{
sx=lcddev.width-width-sx;
height=sy+height-1;
LCD_WR_REG(lcddev.setxcmd);
LCD_WR_DATA(sx>>8);
LCD_WR_DATA(sx&0XFF);
LCD_WR_DATA((sx+width-1)>>8);
LCD_WR_DATA((sx+width-1)&0XFF);
LCD_WR_REG(lcddev.setycmd);
LCD_WR_DATA(sy>>8);
LCD_WR_DATA(sy&0XFF);
LCD_WR_DATA(height>>8);
LCD_WR_DATA(height&0XFF);
}else if(lcddev.id==0X5510)
{
LCD_WR_REG(lcddev.setxcmd);LCD_WR_DATA(sx>>8);
LCD_WR_REG(lcddev.setxcmd+1);LCD_WR_DATA(sx&0XFF);
LCD_WR_REG(lcddev.setxcmd+2);LCD_WR_DATA(twidth>>8);
LCD_WR_REG(lcddev.setxcmd+3);LCD_WR_DATA(twidth&0XFF);
LCD_WR_REG(lcddev.setycmd);LCD_WR_DATA(sy>>8);
LCD_WR_REG(lcddev.setycmd+1);LCD_WR_DATA(sy&0XFF);
LCD_WR_REG(lcddev.setycmd+2);LCD_WR_DATA(theight>>8);
LCD_WR_REG(lcddev.setycmd+3);LCD_WR_DATA(theight&0XFF);
}
}
//配置MPU的region,外部SRAM区配置为透写模式
void LCD_MPU_Config(void)
{
MPU_Region_InitTypeDef MPU_Initure;
HAL_MPU_Disable(); //配置MPU之前先关闭MPU,配置完成以后在使能MPU
//外部SRAM为region0，大小为2MB，此区域可读写
MPU_Initure.Enable=MPU_REGION_ENABLE; //使能region
MPU_Initure.Number=LCD_REGION_NUMBER; //设置region，外部SRAM使用的region0
MPU_Initure.BaseAddress=LCD_ADDRESS_START; //region基地址
MPU_Initure.Size=LCD_REGION_SIZE; //region大小
MPU_Initure.SubRegionDisable=0X00;
MPU_Initure.TypeExtField=MPU_TEX_LEVEL0;
MPU_Initure.AccessPermission=MPU_REGION_FULL_ACCESS; //此region可读写
MPU_Initure.DisableExec=MPU_INSTRUCTION_ACCESS_ENABLE; //允许读取此区域中的指令
MPU_Initure.IsShareable=MPU_ACCESS_NOT_SHAREABLE;
MPU_Initure.IsCacheable=MPU_ACCESS_NOT_CACHEABLE;
MPU_Initure.IsBufferable=MPU_ACCESS_BUFFERABLE;
HAL_MPU_ConfigRegion(&MPU_Initure);
HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT); //开启MPU
}
//SRAM底层驱动，时钟使能，引脚分配
//此函数会被HAL_SRAM_Init()调用
//hsram:SRAM句柄
/*
void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram)
{
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_FMC_CLK_ENABLE(); //使能FMC时钟
__HAL_RCC_GPIOD_CLK_ENABLE(); //使能GPIOD时钟
__HAL_RCC_GPIOE_CLK_ENABLE(); //使能GPIOE时钟
//初始化PD0,1,4,5,7,8,9,10,13,14,15
GPIO_Initure.Pin=GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_7|GPIO_PIN_8|\
GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
GPIO_Initure.Mode=GPIO_MODE_AF_PP; //复用
GPIO_Initure.Pull=GPIO_PULLUP; //上拉
GPIO_Initure.Speed=GPIO_SPEED_FREQ_VERY_HIGH; //高速
GPIO_Initure.Alternate=GPIO_AF12_FMC; //复用为FMC
HAL_GPIO_Init(GPIOD,&GPIO_Initure);
//初始化PE7,8,9,10,11,12,13,14,15
GPIO_Initure.Pin=GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|\
GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
HAL_GPIO_Init(GPIOE,&GPIO_Initure);
}
*/
//初始化lcd
//该初始化函数可以初始化各种型号的LCD(详见本.c文件最前面的描述)
void LCD_Init(void)
{
LTDC_Init(); //ID非零,说明有RGB屏接入.
LCD_Display_Dir(0); //默认为竖屏
LCD_LED(1); //点亮背光
LCD_Clear(WHITE);
}
//清屏函数
//color:要清屏的填充色
void LCD_Clear(u32 color)
{
u32 index=0;
u32 totalpoint=lcddev.width;
if(lcdltdc.pwidth!=0) //如果是RGB屏
{
LTDC_Clear(color);
}else
{
totalpoint*=lcddev.height; //得到总点数
LCD_SetCursor(0x00,0x0000); //设置光标位置
LCD_WriteRAM_Prepare(); //开始写入GRAM
for(index=0;index<totalpoint;index++)
{
LCD->LCD_RAM=color;
}
}
}
//在指定区域内填充单个颜色
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u32 color)
{
u16 i,j;
u16 xlen=0;
if(lcdltdc.pwidth!=0) //如果是RGB屏
{
LTDC_Fill(sx,sy,ex,ey,color);
}else
{
xlen=ex-sx+1;
for(i=sy;i<=ey;i++)
{
LCD_SetCursor(sx,i); //设置光标位置
LCD_WriteRAM_Prepare(); //开始写入GRAM
for(j=0;j<xlen;j++)LCD->LCD_RAM=color; //显示颜色
}
}
}
//在指定区域内填充指定颜色块
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
void LCD_Color_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 *color)
{
u16 height,width;
u16 i,j;
if(lcdltdc.pwidth!=0) //如果是RGB屏
{
LTDC_Color_Fill(sx,sy,ex,ey,color);
}else
{
width=ex-sx+1; //得到填充的宽度
height=ey-sy+1; //高度
for(i=0;i<height;i++)
{
LCD_SetCursor(sx,sy+i); //设置光标位置
LCD_WriteRAM_Prepare(); //开始写入GRAM
for(j=0;j<width;j++)LCD->LCD_RAM=color[i*width+j];//写入数据
}
}
}
//画线
//x1,y1:起点坐标
//x2,y2:终点坐标
void LCD_DrawLine(u16 x1, u16 y1, u16 x2, u16 y2)
{
u16 t;
int xerr=0,yerr=0,delta_x,delta_y,distance;
int incx,incy,uRow,uCol;
delta_x=x2-x1; //计算坐标增量
delta_y=y2-y1;
uRow=x1;
uCol=y1;
if(delta_x>0)incx=1; //设置单步方向
else if(delta_x==0)incx=0;//垂直线
else {incx=-1;delta_x=-delta_x;}
if(delta_y>0)incy=1;
else if(delta_y==0)incy=0;//水平线
else{incy=-1;delta_y=-delta_y;}
if( delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
else distance=delta_y;
for(t=0;t<=distance+1;t++ )//画线输出
{
LCD_DrawPoint(uRow,uCol);//画点
xerr+=delta_x ;
yerr+=delta_y ;
if(xerr>distance)
{
xerr-=distance;
uRow+=incx;
}
if(yerr>distance)
{
yerr-=distance;
uCol+=incy;
}
}
}
//画矩形
//(x1,y1),(x2,y2):矩形的对角坐标
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2)
{
LCD_DrawLine(x1,y1,x2,y1);
LCD_DrawLine(x1,y1,x1,y2);
LCD_DrawLine(x1,y2,x2,y2);
LCD_DrawLine(x2,y1,x2,y2);
}
//在指定位置画一个指定大小的圆
//(x,y):中心点
//r :半径
void LCD_Draw_Circle(u16 x0,u16 y0,u8 r)
{
int a,b;
int di;
a=0;b=r;
di=3-(r<<1); //判断下个点位置的标志
while(a<=b)
{
LCD_DrawPoint(x0+a,y0-b); //5
LCD_DrawPoint(x0+b,y0-a); //0
LCD_DrawPoint(x0+b,y0+a); //4
LCD_DrawPoint(x0+a,y0+b); //6
LCD_DrawPoint(x0-a,y0+b); //1
LCD_DrawPoint(x0-b,y0+a);
LCD_DrawPoint(x0-a,y0-b); //2
LCD_DrawPoint(x0-b,y0-a); //7
a++;
//使用Bresenham算法画圆
if(di<0)di +=4*a+6;
else
{
di+=10+4*(a-b);
b--;
}
}
}
//在指定位置显示一个字符
//x,y:起始坐标
//num:要显示的字符:" "--->"~"
//size:字体大小 12/16/24/32
//mode:叠加方式(1)还是非叠加方式(0)
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{
u8 temp,t1,t;
u16 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数
num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）
for(t=0;t<csize;t++)
{
if(size==12)temp=asc2_1206[num][t]; //调用1206字体
else if(size==16)temp=asc2_1608[num][t]; //调用1608字体
else if(size==24)temp=asc2_2412[num][t]; //调用2412字体
else if(size==32)temp=asc2_3216[num][t]; //调用3216字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)LCD_Fast_DrawPoint(x,y,POINT_COLOR);
else if(mode==0)LCD_Fast_DrawPoint(x,y,BACK_COLOR);
temp<<=1;
y++;
if(y>=lcddev.height)return; //超区域了
if((y-y0)==size)
{
y=y0;
x++;
if(x>=lcddev.width)return; //超区域了
break;
}
}
}
}
//m^n函数
//返回值:m^n次方.
u32 LCD_Pow(u8 m,u8 n)
{
u32 result=1;
while(n--)result*=m;
return result;
}
//显示数字,高位为0,则不显示
//x,y :起点坐标
//len :数字的位数
//size:字体大小
//color:颜色
//num:数值(0~4294967295);
void LCD_ShowNum(u16 x,u16 y,u32 num,u8 len,u8 size)
{
u8 t,temp;
u8 enshow=0;
for(t=0;t<len;t++)
{
temp=(num/LCD_Pow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
LCD_ShowChar(x+(size/2)*t,y,' ',size,0);
continue;
}else enshow=1;
}
LCD_ShowChar(x+(size/2)*t,y,temp+'0',size,0);
}
}
//显示数字,高位为0,还是显示
//x,y:起点坐标
//num:数值(0~999999999);
//len:长度(即要显示的位数)
//size:字体大小
//mode:
//[7]:0,不填充;1,填充0.
//[6:1]:保留
//[0]:0,非叠加显示;1,叠加显示.
void LCD_ShowxNum(u16 x,u16 y,u32 num,u8 len,u8 size,u8 mode)
{
u8 t,temp;
u8 enshow=0;
for(t=0;t<len;t++)
{
temp=(num/LCD_Pow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
if(mode&0X80)LCD_ShowChar(x+(size/2)*t,y,'0',size,mode&0X01);
else LCD_ShowChar(x+(size/2)*t,y,' ',size,mode&0X01);
continue;
}else enshow=1;
}
LCD_ShowChar(x+(size/2)*t,y,temp+'0',size,mode&0X01);
}
}
//显示字符串
//x,y:起点坐标
//width,height:区域大小
//size:字体大小
//*p:字符串起始地址
void LCD_ShowString(u16 x,u16 y,u16 width,u16 height,u8 size,u8 *p)
{
u8 x0=x;
width+=x;
height+=y;
while((*p<='~')&&(*p>=' '))//判断是不是非法字符!
{
if(x>=width){x=x0;y+=size;}
if(y>=height)break;//退出
LCD_ShowChar(x,y,*p,size,0);
x+=size/2;
p++;
}
}
void LTDC_Test(void)
{
static uint32_t i = 0;
HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);
HAL_Delay(1000);
switch(i)
{
case 0:LTDC_Clear(WHITE);break;
case 1:LTDC_Clear(BLACK);break;
case 2:LTDC_Clear(BLUE);break;
case 3:LTDC_Clear(RED);break;
case 4:LTDC_Clear(MAGENTA);break;
case 5:LTDC_Clear(GREEN);break;
case 6:LTDC_Clear(CYAN);break;
case 7:LTDC_Clear(YELLOW);break;
case 8:LTDC_Clear(BRRED);break;
case 9:LTDC_Clear(GRAY);break;
case 10:LTDC_Clear(LGRAY);break;
case 11:LTDC_Clear(BROWN);break;
}
i++;
if(i == 12)
i=0;
POINT_COLOR=RED;
LCD_ShowString(10,40,260,32,32, (uint8_t*)"Apollo STM32F4/F7");
LCD_ShowString(10,80,240,24,24, (uint8_t*)"LTDC TEST");
LCD_ShowString(10,110,240,16,16, (uint8_t*)"ATOM@ALIENTEK");
LCD_ShowString(10,130,240,16,16, (uint8_t*)"1024*600"); //显示LCD ID
LCD_ShowString(10,150,240,12,12, (uint8_t*)"2021/09/18");
}
lcd.h
#ifndef __LCD_H
#define __LCD_H
#include "sys.h"
#include "stdlib.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK STM32开发板
//2.8寸/3.5寸/4.3寸/7寸 TFT液晶驱动
//支持驱动IC型号包括:ILI9341/NT35310/NT35510/SSD1963等
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/12/10
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//
//LCD重要参数集
typedef struct
{
u16 width; //LCD 宽度
u16 height; //LCD 高度
u16 id; //LCD ID
u8 dir; //横屏还是竖屏控制：0，竖屏；1，横屏。
u16 wramcmd; //开始写gram指令
u16 setxcmd; //设置x坐标指令
u16 setycmd; //设置y坐标指令
}_lcd_dev;
//LCD参数
extern _lcd_dev lcddev; //管理LCD重要参数
//LCD的画笔颜色和背景色
extern u32 POINT_COLOR;//默认红色
extern u32 BACK_COLOR; //背景颜色.默认为白色
//LCD MPU保护参数
#define LCD_REGION_NUMBER MPU_REGION_NUMBER0 //LCD使用region0
#define LCD_ADDRESS_START (0X60000000) //LCD区的首地址
#define LCD_REGION_SIZE MPU_REGION_SIZE_256MB //LCD区大小
//
//-----------------MCU屏 LCD端口定义----------------
//LCD背光 PB5
#define LCD_LED(n) (n?HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET):HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET))
//LCD地址结构体
typedef struct
{
vu16 LCD_REG;
vu16 LCD_RAM;
} LCD_TypeDef;
//使用NOR/SRAM的 Bank1.sector4,地址位HADDR[27,26]=11 A18作为数据命令区分线
//注意设置时STM32内部会右移一位对其!
#define LCD_BASE ((u32)(0x60000000 | 0x0007FFFE))
#define LCD ((LCD_TypeDef *) LCD_BASE)
//
//扫描方向定义
#define L2R_U2D 0 //从左到右,从上到下
#define L2R_D2U 1 //从左到右,从下到上
#define R2L_U2D 2 //从右到左,从上到下
#define R2L_D2U 3 //从右到左,从下到上
#define U2D_L2R 4 //从上到下,从左到右
#define U2D_R2L 5 //从上到下,从右到左
#define D2U_L2R 6 //从下到上,从左到右
#define D2U_R2L 7 //从下到上,从右到左
#define DFT_SCAN_DIR L2R_U2D //默认的扫描方向
//画笔颜色
#define WHITE 0xFFFF
#define BLACK 0x0000
#define BLUE 0x001F
#define BRED 0XF81F
#define GRED 0XFFE0
#define GBLUE 0X07FF
#define RED 0xF800
#define MAGENTA 0xF81F
#define GREEN 0x07E0
#define CYAN 0x7FFF
#define YELLOW 0xFFE0
#define BROWN 0XBC40 //棕色
#define BRRED 0XFC07 //棕红色
#define GRAY 0X8430 //灰色
//GUI颜色
#define DARKBLUE 0X01CF //深蓝色
#define LIGHTBLUE 0X7D7C //浅蓝色
#define GRAYBLUE 0X5458 //灰蓝色
//以上三色为PANEL的颜色
#define LIGHTGREEN 0X841F //浅绿色
//#define LIGHTGRAY 0XEF5B //浅灰色(PANNEL)
#define LGRAY 0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE 0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE 0X2B12 //浅棕蓝色(选择条目的反色)
void LCD_Init(void); //初始化
void LCD_DisplayOn(void); //开显示
void LCD_DisplayOff(void); //关显示
void LCD_Clear(u32 Color); //清屏
void LCD_SetCursor(u16 Xpos, u16 Ypos); //设置光标
void LCD_DrawPoint(u16 x,u16 y); //画点
void LCD_Fast_DrawPoint(u16 x,u16 y,u32 color); //快速画点
u32 LCD_ReadPoint(u16 x,u16 y); //读点
void LCD_Draw_Circle(u16 x0,u16 y0,u8 r); //画圆
void LCD_DrawLine(u16 x1, u16 y1, u16 x2, u16 y2); //画线
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2); //画矩形
void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u32 color); //填充单色
void LCD_Color_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 *color); //填充指定颜色
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode); //显示一个字符
void LCD_ShowNum(u16 x,u16 y,u32 num,u8 len,u8 size); //显示一个数字
void LCD_ShowxNum(u16 x,u16 y,u32 num,u8 len,u8 size,u8 mode); //显示 数字
void LCD_ShowString(u16 x,u16 y,u16 width,u16 height,u8 size,u8 *p); //显示一个字符串,12/16字体
void LCD_WriteReg(u16 LCD_Reg, u16 LCD_RegValue);
u16 LCD_ReadReg(u16 LCD_Reg);
void LCD_WriteRAM_Prepare(void);
void LCD_WriteRAM(u16 RGB_Code);
void LCD_SSD_BackLightSet(u8 pwm); //SSD1963 背光控制
void LCD_Scan_Dir(u8 dir); //设置屏扫描方向
void LCD_Display_Dir(u8 dir); //设置屏幕显示方向
void LCD_Set_Window(u16 sx,u16 sy,u16 width,u16 height); //设置窗口
void LTDC_Test(void);
//LCD分辨率设置
#define SSD_HOR_RESOLUTION 800 //LCD水平分辨率
#define SSD_VER_RESOLUTION 480 //LCD垂直分辨率
//LCD驱动参数设置
#define SSD_HOR_PULSE_WIDTH 1 //水平脉宽
#define SSD_HOR_BACK_PORCH 46 //水平前廊
#define SSD_HOR_FRONT_PORCH 210 //水平后廊
#define SSD_VER_PULSE_WIDTH 1 //垂直脉宽
#define SSD_VER_BACK_PORCH 23 //垂直前廊
#define SSD_VER_FRONT_PORCH 22 //垂直前廊
//如下几个参数，自动计算
#define SSD_HT (SSD_HOR_RESOLUTION+SSD_HOR_BACK_PORCH+SSD_HOR_FRONT_PORCH)
#define SSD_HPS (SSD_HOR_BACK_PORCH)
#define SSD_VT (SSD_VER_RESOLUTION+SSD_VER_BACK_PORCH+SSD_VER_FRONT_PORCH)
#define SSD_VPS (SSD_VER_BACK_PORCH)
#endif
注意SDRAM的配置，然后需要初始化。参考前面文章
Cubemx_STM32F4\H743 SDRAM程序
main函数里添加
{
LCD_Init();
while(1)
{
LTDC_Test();
}
}
就可以看到效果了
1.4.5 函数讲解
1.4.6 void MX_LTDC_Init(void)
/* LTDC init function */
void MX_LTDC_Init(void)
{
LTDC_LayerCfgTypeDef pLayerCfg = {0};
LTDC_LayerCfgTypeDef pLayerCfg1 = {0};
hltdc.Instance = LTDC;
hltdc.Init.HSPolarity = LTDC_HSPOLARITY_AL; /* HSYNC 低电平有效 */
hltdc.Init.VSPolarity = LTDC_VSPOLARITY_AL; /* VSYNC 低电平有效 */
hltdc.Init.DEPolarity = LTDC_DEPOLARITY_AL; /* DE 低电平有效 */
hltdc.Init.PCPolarity = LTDC_PCPOLARITY_IPC;/* Pixel Clock 或者Dot Clock极性 */
/*查看屏手册*/
/*
HSPW=20 pixels:水平同步宽度设置HSPW(thp) 单位CLK
HBP =140 pixels: 行同步信号后肩 HBP(thb) 单位CLK
ActiveWith = 1024 pixels HOZVAL(thd):显示一行需要的时间,假如屏幕分辨率1024*600,1024 CLK
HFP = 160 pixels :行同步信号前肩 HFP(thf) 单位CLK
VSPW=3 lines 垂直同步宽度设置(tvp) 单位CLK
VBP = 20 lines 列同步信号后肩 VBP(tvb) 单位CLK
ActiveHeight = 600 lines显示一帧数据所需要的时间 LINE(tvd),假如屏幕分辨率1024*600,则为600 单位CLK
VFP = 12 lines 列同步信号前肩 VFP(tvf) 单位CLK
*/
hltdc.Init.HorizontalSync = 19; /*HSPW-1 */
hltdc.Init.VerticalSync = 2; /*VSPW-1*/
hltdc.Init.AccumulatedHBP = 159;/*HSPW-1+HBP*/
hltdc.Init.AccumulatedVBP = 22; /*VSPW-1+VBP*/
hltdc.Init.AccumulatedActiveW = 1183;/*HSPW-1+HBP+HOZVAL */
hltdc.Init.AccumulatedActiveH = 622;/*VSPW-1+VBP+LINE*/
hltdc.Init.TotalWidth = 1343;/*HSPW-1+HBP+HOZVAL+HFP*/
hltdc.Init.TotalHeigh = 634;/*VSPW-1+VBP+LINE+VFP*/
hltdc.Init.Backcolor.Blue = 0;
hltdc.Init.Backcolor.Green = 0;
hltdc.Init.Backcolor.Red = 0;
if (HAL_LTDC_Init(&hltdc) != HAL_OK)
{
Error_Handler();
}
/* 窗口显示区设置 */
pLayerCfg.WindowX0 = 0; /*窗水平起始位置 0 */
pLayerCfg.WindowX1 = PIXELS_W;/*窗水平结束位置 1024 */
pLayerCfg.WindowY0 = 0;/*窗垂直起始位置 0 */
pLayerCfg.WindowY1 = PIXELS_H;/*窗垂直结束位置 600 */
pLayerCfg.PixelFormat = LTDC_PIXEL_FORMAT_RGB565;/* 配置颜色格式 */
pLayerCfg.Alpha = 255;/* Alpha常数 (255 表示完全不透明) */
pLayerCfg.Alpha0 = 0;/* 完全透明 无背景色 */
pLayerCfg.BlendingFactor1 = LTDC_BLENDING_FACTOR1_CA; /* 配置图层混合因数 */
pLayerCfg.BlendingFactor2 = LTDC_BLENDING_FACTOR2_CA; /* 配置图层混合因数 */
pLayerCfg.FBStartAdress = LTDC_BUFF_ADDR;/* 显存地址 */
pLayerCfg.ImageWidth = 1024;
pLayerCfg.ImageHeight = 600;
pLayerCfg.Backcolor.Blue = 0;/* 完全透明 无背景色 */
pLayerCfg.Backcolor.Green = 0;/* 完全透明 无背景色 */
pLayerCfg.Backcolor.Red = 0;/* 完全透明 无背景色 */
if (HAL_LTDC_ConfigLayer(&hltdc, &pLayerCfg, 0) != HAL_OK)
{
Error_Handler();
}
pLayerCfg1.WindowX0 = 0;
pLayerCfg1.WindowX1 = 0;
pLayerCfg1.WindowY0 = 0;
pLayerCfg1.WindowY1 = 0;
pLayerCfg1.PixelFormat = LTDC_PIXEL_FORMAT_RGB565;
pLayerCfg1.Alpha = 0;
pLayerCfg1.Alpha0 = 0;
pLayerCfg1.BlendingFactor1 = LTDC_BLENDING_FACTOR1_CA;
pLayerCfg1.BlendingFactor2 = LTDC_BLENDING_FACTOR2_CA;
pLayerCfg1.FBStartAdress = 0;
pLayerCfg1.ImageWidth = 0;
pLayerCfg1.ImageHeight = 0;
pLayerCfg1.Backcolor.Blue = 0;
pLayerCfg1.Backcolor.Green = 0;
pLayerCfg1.Backcolor.Red = 0;
if (HAL_LTDC_ConfigLayer(&hltdc, &pLayerCfg1, 1) != HAL_OK)
{
Error_Handler();
}
}
4564
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
