电子与电路学第5讲课中活动（叠加定理与回路分析法）

题目：

一. 其它（共1题，100分）

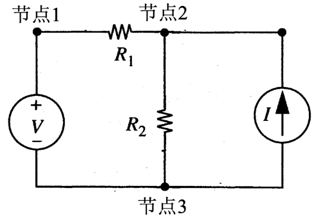

1、按以下步骤求下图所示电路中的支路电压和电流。

1）选择一个参考点

2）标注其余节点电压

3）用节点电压和元件定律列出未知电压节点的KCL方程

4）解方程组得节点电压

5）倒推求出各支路电压和电流

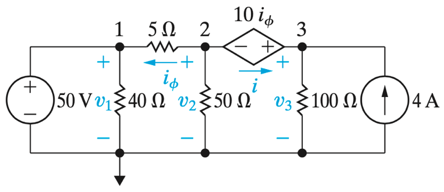

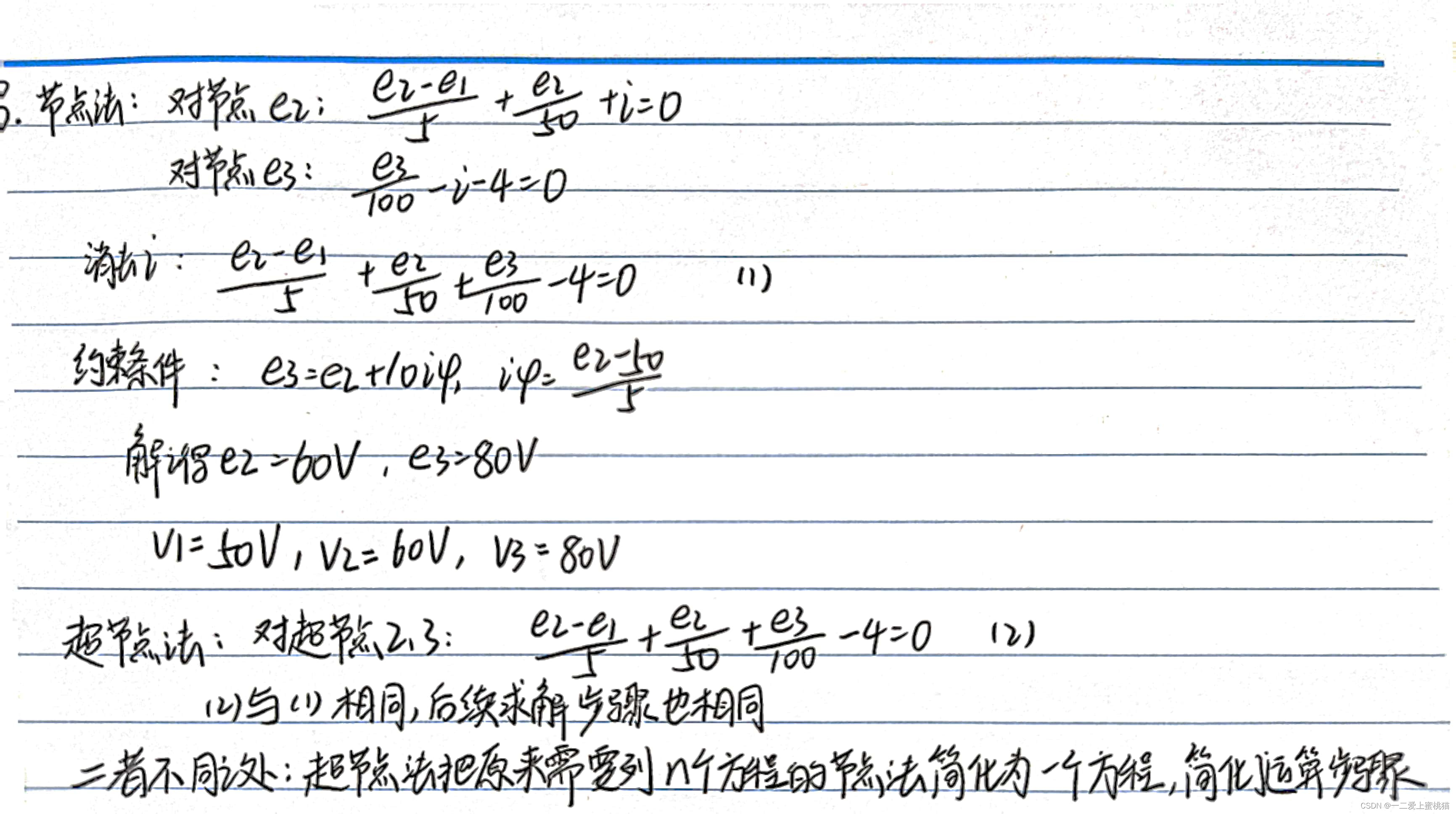

2、选择下图所示电路的节点2为参考节点，用节点法分析这个含有超节点电路各支路电流与电压，并与上面的结果进行比较。如果不理会超节点，请列出节点的KCL方程，与同桌讨论如何求解。







3、分别用“超节点法”和节点法求解下图所示电路，比较两种方法的不同之处。

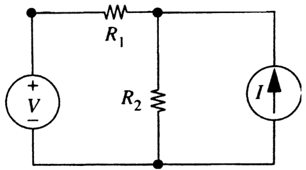

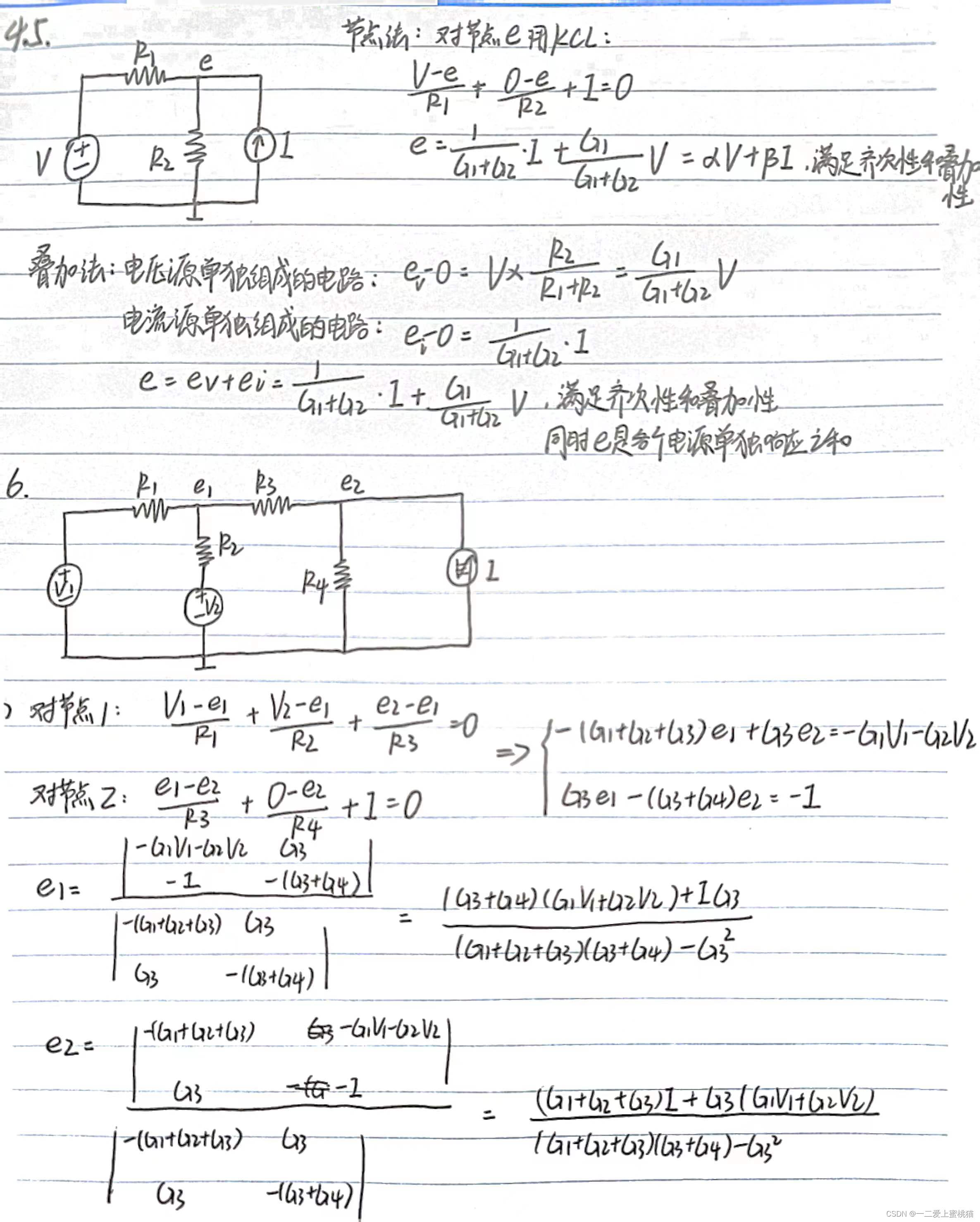

 4、根据对下图所示电路的计算，得出关于节点电压e与电源V和I之间关系的结论，并验证节点电压e表达式满足齐次性和叠加性。







5、分别计算下图所示电路中2个电源单独作用时所产生的节点电压e，通过与上一题的比较得出结论，并解释结论与叠加性之间的关系。

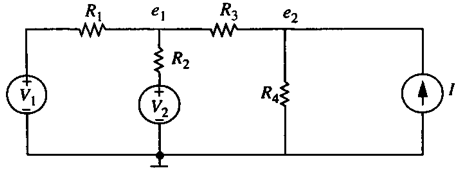

6、对于下图所示电路，

1）写出节点e1 和e2的电压方程；

2）画出电流源I单独作用时对应的电路图，并写出节点e1的电压方程。

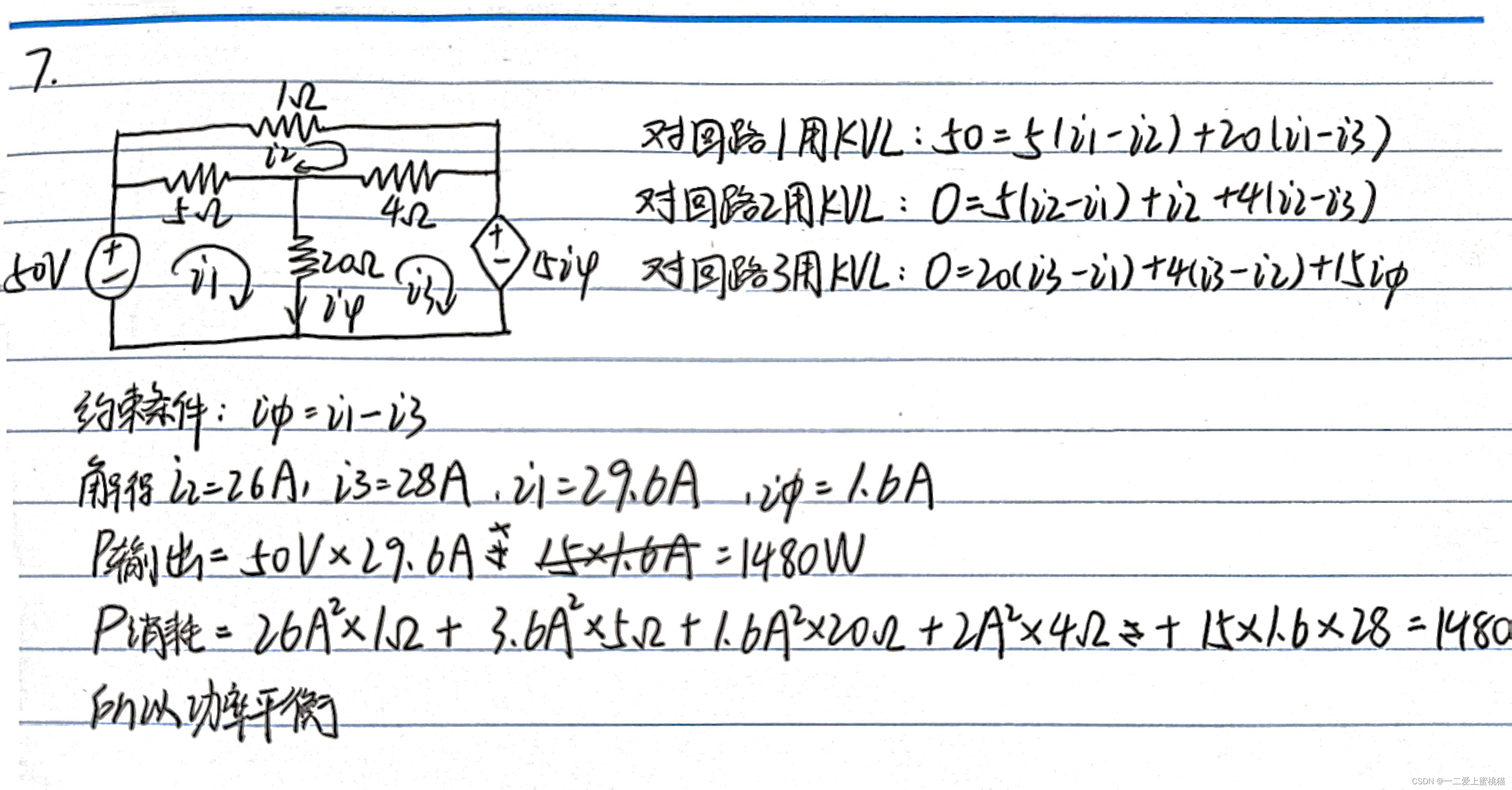

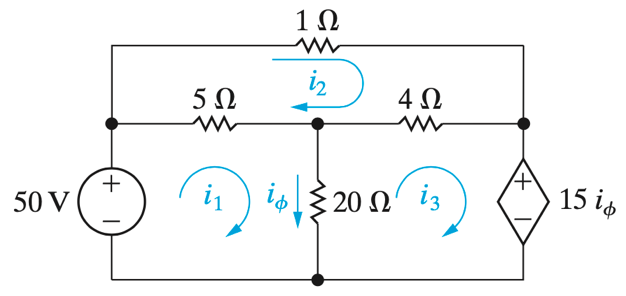

7、用回路法求解下图所示电路，并验证功率平衡。

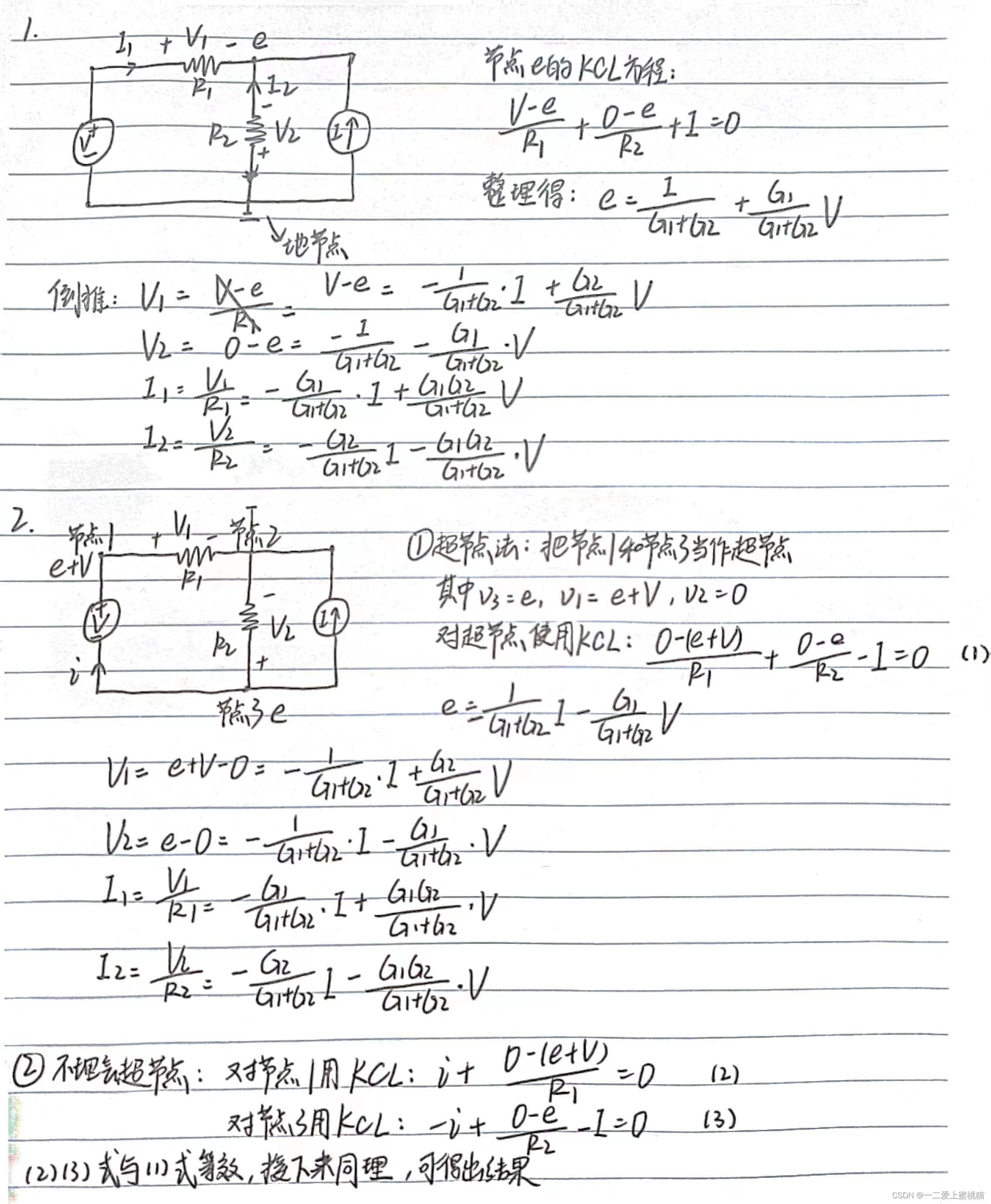

解析：
