电子与电路学第5讲课堂测试（叠加定理与回路分析法）

题目：

1. (其它) 根据从下图得到的表达式 e=aV+bI，解释为什么可以先分别单独计算2个电源的作用，然后再相加得到最后结果 。

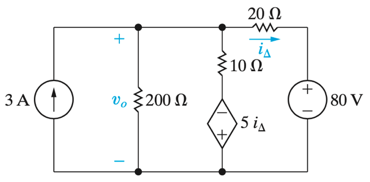

2. (其它) 用叠加定理求下图所示电路中的电压v0。

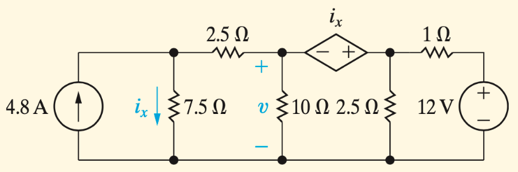

3. (其它)

用节点分析法求下面电路中的电压v。

4. (其它)  用矩阵方式列出下图所示电路的节点方程组。

答案：

T1.

电压源为节点e提供的电压为aV，电流源为节点e提供的电压为bI，且整个电路系统为线性系统，故可以直接相加。

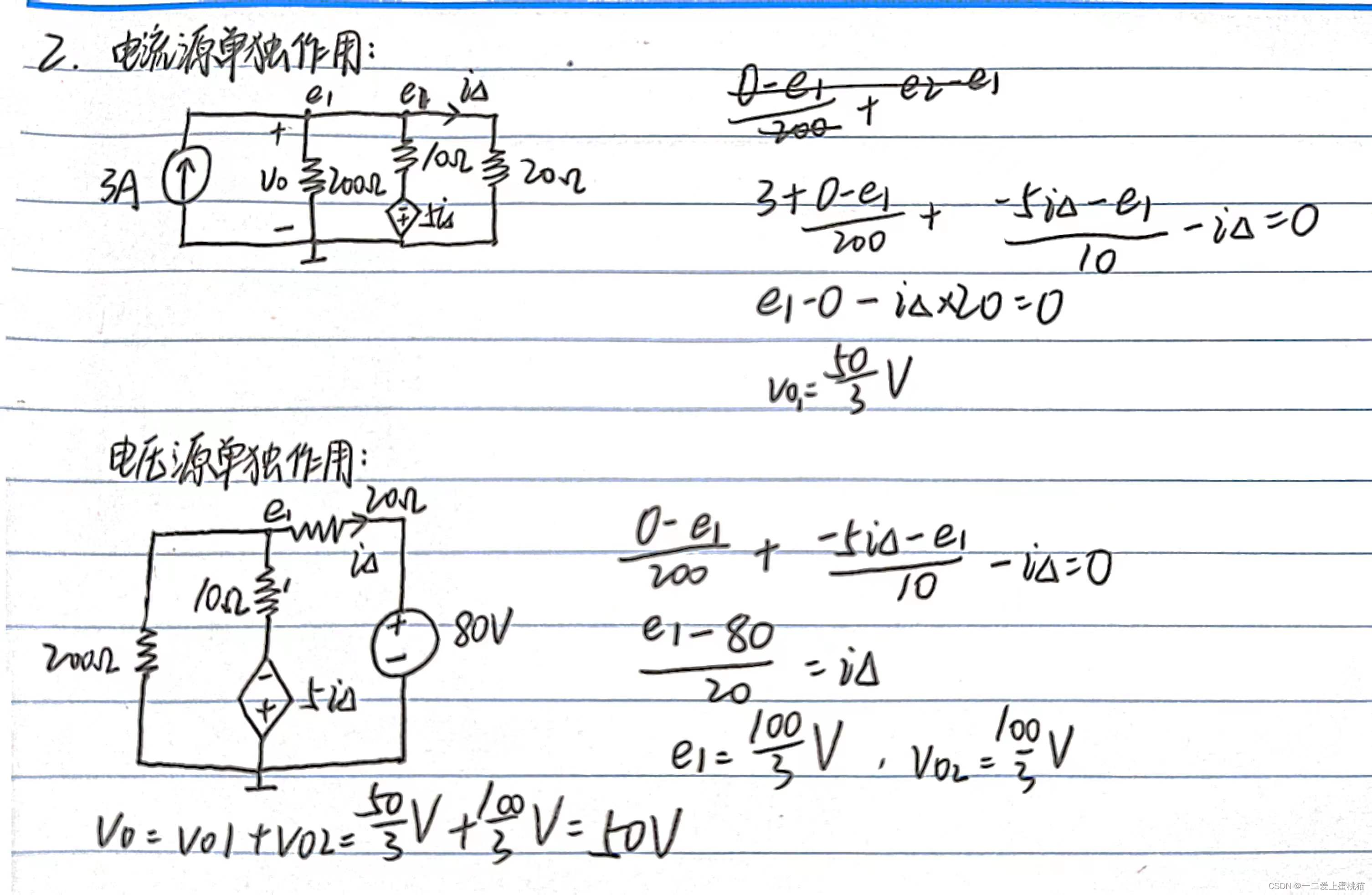

T2.

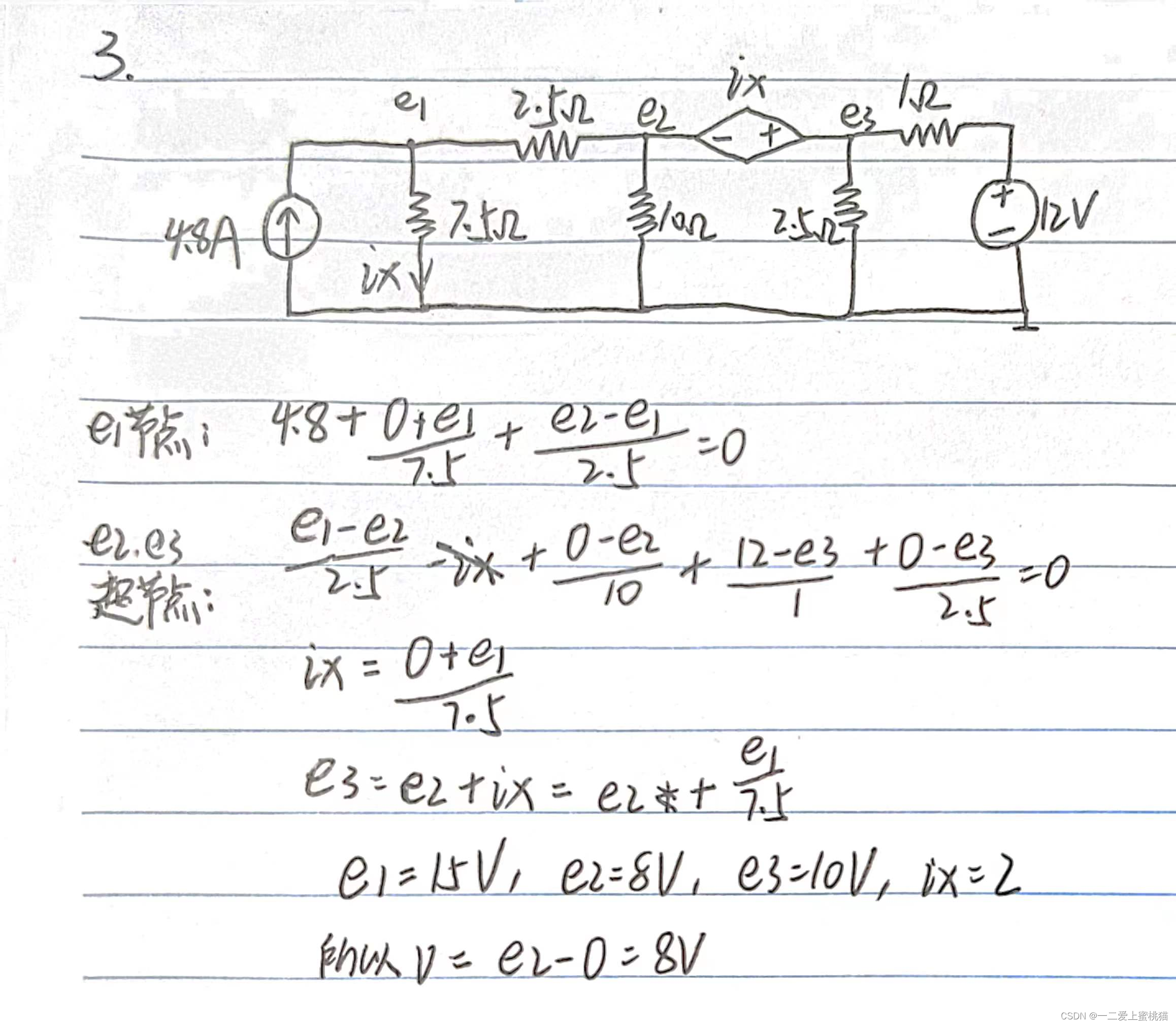

T3.

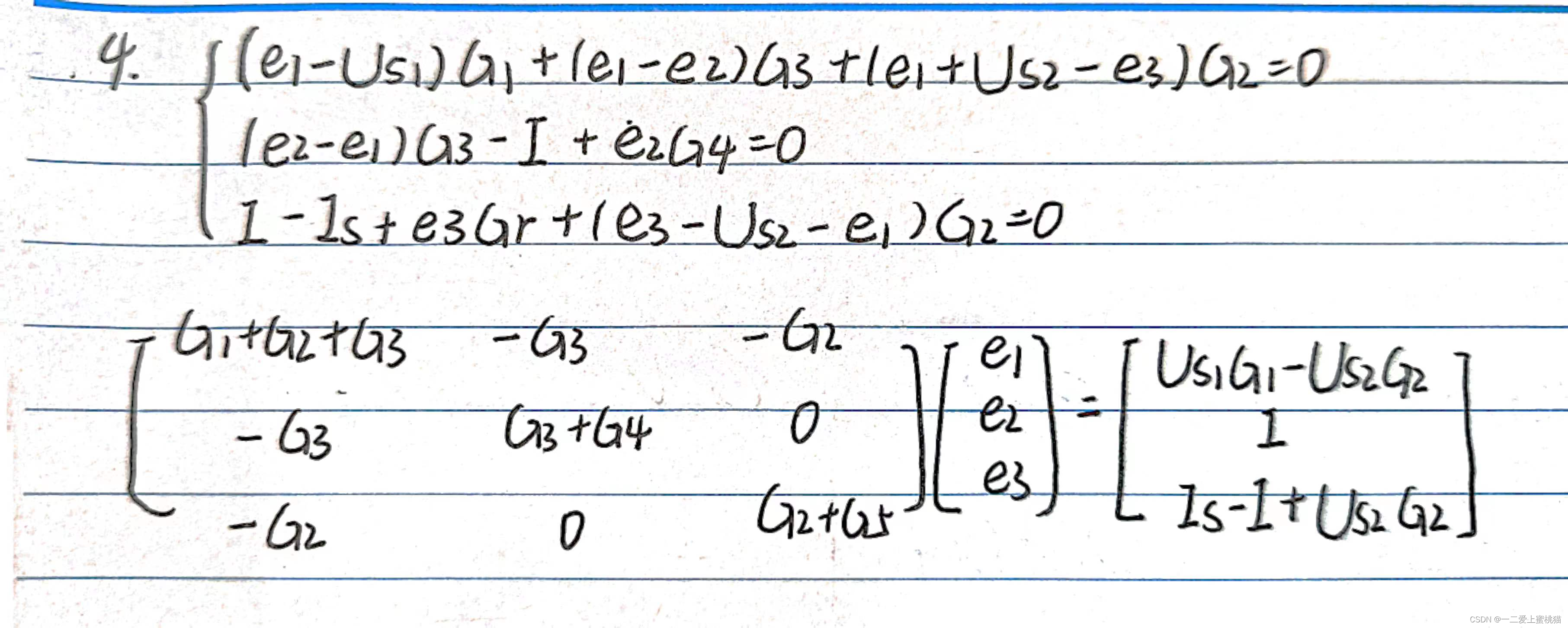

T4.
