引言

在现代智能交通系统飞速发展的今天，车牌识别算法作为其中的核心技术，正发挥着日益关键的作用。从城市交通管理到智能停车场系统，从电子警察执法到高速公路不停车收费，车牌识别算法无处不在，它就像智能交通系统的 “眼睛”，精准地识别每一辆车的身份信息，为交通管理和服务提供了强有力的数据支持。

在停车场中，车牌识别算法实现了车辆的快速自动出入，无需人工干预，极大地提高了通行效率，减少了车主的等待时间；在交通监控领域，它能够实时监测道路上的车辆，统计车流量，为交通规划和管理提供了重要的数据依据；在高速公路收费系统中，车牌识别算法更是实现了不停车收费，大大提高了收费效率，缓解了收费站的拥堵状况。

那么，车牌识别算法究竟是如何工作的呢？它背后又涉及哪些先进的技术和原理？在实际应用中又面临着哪些挑战和解决方案？接下来，就让我们一起深入探索车牌识别算法的世界，揭开它神秘的面纱。

车牌识别系统全貌

系统构成与原理

车牌识别系统宛如一个精密协作的机器，主要由车辆检测、图像采集、车牌定位、字符分割、字符识别以及结果输出等模块构成，各模块之间紧密配合，共同完成车牌识别的任务。

车辆检测模块就像是系统的 “哨兵”，时刻监视着道路情况，它可以采用地感线圈、红外传感器或者视频分析等技术，当车辆进入检测区域时，迅速感知并发出信号，通知图像采集模块开始工作。图像采集模块则是系统的 “眼睛”，通常由高清摄像头担任，在车辆检测模块的触发下，它快速捕捉车辆的图像，为后续的识别工作提供原始数据。

车牌定位模块的任务是在采集到的图像中准确找到车牌的位置，它运用各种图像处理算法，如边缘检测、颜色分析等，将车牌从复杂的背景中分离出来。字符分割模块则像是一位 “工匠”，把定位好的车牌图像中的字符逐个分割出来，为字符识别做准备。字符识别模块是系统的 “智慧核心”，它利用机器学习、深度学习等算法，对分割出来的字符进行识别，将其转化为计算机能够理解的文本信息。最后，结果输出模块将识别得到的车牌号码展示给用户，或者将其传输到其他相关系统中，完成整个车牌识别的流程。

应用场景

车牌识别技术凭借其高效、准确的特性，在众多领域得到了广泛的应用，成为现代社会不可或缺的一部分。

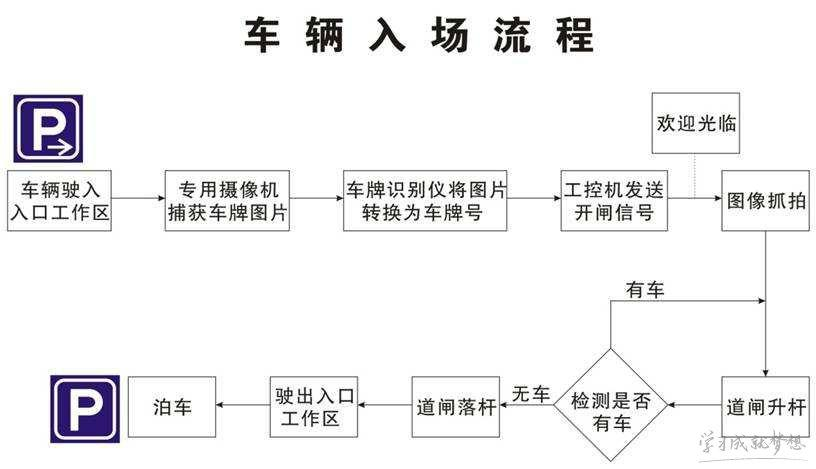

在停车场管理领域，车牌识别技术带来了极大的便利。车辆无需停车取卡，系统自动识别车牌，道闸快速开启，车辆即可顺利进出。这不仅提高了停车场的通行效率，减少了车辆排队等待的时间，还降低了人工管理成本，提升了停车场的智能化管理水平。同时，通过与停车场管理系统的联动，还可以实现车位预约、车辆引导、费用自动结算等功能，为车主提供更加便捷的停车体验。

交通监控领域也是车牌识别技术的重要应用场景。在城市道路的各个关键路口，安装着车牌识别摄像头，它们实时监测过往车辆的车牌信息。交通管理部门可以通过这些信息，实现对车辆的实时监控，统计车流量，分析交通拥堵情况，及时调整交通信号，优化交通流量。此外，车牌识别技术还可以用于车辆违法抓拍，如闯红灯、超速、逆行等违法行为，系统自动识别车牌，记录违法信息，为交通执法提供有力的证据，有效遏制了交通违法行为，保障了道路交通安全。

高速公路收费中，车牌识别技术实现了不停车收费，极大地提高了收费效率。车辆在通过收费站时，无需停车等待缴费，系统快速识别车牌，自动从车主的账户中扣除相应的费用，减少了车辆在收费站的停留时间，缓解了收费站的拥堵状况。同时，车牌识别技术还可以与 ETC（电子不停车收费系统）相结合，进一步提高收费的准确性和效率，为高速公路的高效运营提供了有力支持。

在执法领域，车牌识别技术也发挥着重要作用。警方可以通过车牌识别系统，对嫌疑车辆进行实时追踪和监控。在案件侦破过程中，车牌识别系统能够快速检索出相关车辆的行驶轨迹和活动范围，为警方提供重要的线索，帮助警方迅速锁定嫌疑人，提高案件侦破的效率。此外，车牌识别技术还可以用于边境管控、重要场所的车辆出入管理等，保障了社会的安全和稳定。

核心算法深度剖析

车牌定位算法

车牌定位算法是车牌识别系统的关键环节，其目的是在复杂的图像背景中准确找到车牌的位置。基于图形图像学的定位方法是目前常用的一类方法，包括基于颜色、纹理、边缘检测、数学形态的定位方法。

基于颜色的定位方法，利用车牌颜色与背景颜色的差异来定位车牌。例如，我国的蓝底白字车牌，在 HSV 颜色空间中，蓝色和白色具有独特的颜色特征。通过设定合适的颜色阈值，可以将车牌区域从图像中初步分割出来。这种方法简单直观，计算速度快，但对光照变化非常敏感，在不同的光照条件下，车牌颜色可能会发生变化，导致定位不准确。

基于纹理的定位方法，通过分析车牌字符的纹理特征来定位车牌。车牌字符具有一定的纹理规律性，如笔画的粗细、间距等。利用小波变换、水平梯度差分等方法，可以提取车牌的纹理特征，从而确定车牌的位置。该方法对车牌的纹理特征依赖较大，当车牌出现污损、模糊等情况时，纹理特征可能会受到破坏，影响定位效果。

基于边缘检测的定位方法，通过检测图像中的边缘信息来寻找车牌的轮廓。常用的边缘检测算子有 Canny、Sobel 等。车牌区域的边缘通常比较明显，通过对边缘图像进行处理，如形态学操作、轮廓检测等，可以定位出车牌的位置。然而，这种方法容易受到图像噪声和背景边缘的干扰，导致误定位。

基于数学形态的定位方法，运用数学形态学的基本操作，如腐蚀、膨胀、开运算、闭运算等，对图像进行处理，以突出车牌区域，去除噪声和干扰。例如，先对图像进行腐蚀操作，去除细小的噪声点，再进行膨胀操作，恢复车牌区域的大小。该方法能够有效地改善图像质量，但对于复杂背景下的车牌定位，效果可能不太理想。

字符分割算法

字符分割算法的任务是将车牌图像中的字符逐个分割出来，为后续的字符识别做准备。常见的字符分割算法有水平投影法、模板匹配法、基于垂直投影的自适应选择定位方法等。

水平投影法是一种简单直观的字符分割方法。它基于字符在水平方向上的投影特性，通过对车牌图像进行水平投影，统计每行像素的灰度值之和，得到水平投影曲线。由于字符区域的像素灰度值较高，在投影曲线上会形成波峰，而字符之间的间隔区域像素灰度值较低，形成波谷。根据波峰和波谷的位置，可以确定字符的水平位置，从而实现字符分割。这种方法对于字符之间间隔明显、不存在粘连和干扰的车牌具有良好的分割效果，算法复杂度相对较低。但当车牌中存在不连通或者粘连字符时，如 “陕”“川” 等字，水平投影法可能会将字符错误分割。

模板匹配法根据车牌自身的特点，事先建立一个匹配的模板库，模板库中包含了各种可能出现的车牌字符的模板。在进行字符分割时，将车牌图像中的每个字符与模板库中的模板进行匹配，通过计算字符与模板之间的相似度，找到最匹配的模板，从而确定字符的位置和类别。这种方法很好地解决了字符粘连和不连通问题，对于复杂情况下的字符分割具有较高的准确性。然而，由于需要事先建立模板库，并且在匹配过程中需要对每个字符与所有模板进行比较，算法复杂度相对较高，计算量较大。

基于垂直投影的自适应选择定位方法，是一种结合了水平投影法和模板匹配法优点的算法。该方法在字符分割之前，先对车牌进行垂直投影处理。我国标准车牌具有一定的特点，如车牌中含有 7 个字符，除 “1” 和 “I” 外，其他字符的宽度大致相同；所有字符中除少数不连通字符外，其他均为连通体。根据这些特点，理想情况下对车牌进行垂直投影后会形成 7 个波峰。如果投影后的波峰个数为 7，并且各峰的峰宽比在所限定的门限内，则采用水平投影法进行分割，因为此时水平投影法能够准确地分割出字符；如果投影后的波峰个数大于 7，说明车牌中存在不连通字符，如 “陕”“川” 等，此时模板匹配法的效果要远远好于水平投影法，就采用模板匹配法进行分割。这种自适应算法通过将投影的峰值个数和宽度这两个特征作为阈值进行选择，提高了分割的准确率以及算法的效率。

字符识别算法

字符识别算法是车牌识别系统的核心部分，其作用是将分割出来的字符图像识别为对应的文本信息。常见的字符识别算法有基于模板匹配、特征提取和机器学习（如神经网络）等方法。

基于模板匹配的字符识别方法，是一种较为传统的方法。它首先针对每个可能出现的字符，制作一个对应的字符模板，这些模板可以手工创建或通过扫描已知字符样本生成。然后对待识别的字符图像进行特征提取，常用的特征包括边缘、轮廓、角点等，这些特征描述了字符的形状和结构。接下来，将待识别字符的特征与字符模板库中的每个字符模板进行比较和匹配，匹配过程通常使用某种相似性度量方法，如欧氏距离、相关系数等，来评估待识别字符与模板字符之间的相似程度。最后，根据相似性度量结果，找到与待识别字符最相似的字符模板，确定待识别字符的类别或识别结果。这种方法实现简单，对于特定字体和字形的字符识别效果较好。但是，它对于不同字体、尺寸和旋转变化等的鲁棒性较差，对于大量字符的识别需求来说，建立和维护庞大的模板库成本较高。

基于特征提取的字符识别方法，重点在于提取字符的独特特征。例如，可以提取字符的几何特征，如字符的宽高比、笔画长度、笔画夹角等；也可以提取字符的统计特征，如字符的灰度直方图、矩特征等。通过对这些特征的分析和比较，来识别字符。这种方法对特征提取的准确性要求较高，不同的特征提取方法对识别效果有较大影响。而且，对于复杂背景下的字符，特征提取可能会受到干扰，导致识别准确率下降。

基于机器学习的字符识别方法，尤其是神经网络，近年来在车牌识别领域得到了广泛应用。神经网络通过构建多层神经元结构，能够自动学习字符的特征表示。以卷积神经网络（CNN）为例，它在车牌字符识别中表现出色。CNN 通过多层卷积和池化操作，可以自动提取车牌字符的纹理、形状等高级特征。在训练阶段，将大量的车牌字符图像及其对应的标签输入到 CNN 模型中，模型通过不断调整自身的参数，学习字符的特征模式。在识别阶段，将待识别的字符图像输入到训练好的模型中，模型输出识别结果。神经网络具有很强的学习能力和泛化能力，能够处理复杂的字符图像，对光照、角度、噪声等变化具有较好的鲁棒性。但神经网络的训练需要大量的数据和计算资源，训练时间较长，模型的可解释性相对较差。

技术发展现状与挑战

发展现状

近年来，深度学习技术的兴起为车牌识别带来了革命性的变化。在国内，基于深度学习的车牌识别方法得到了广泛研究和应用。研究人员通过构建深度神经网络模型，让模型从大量的车牌图像数据中自动学习特征和模式。例如，卷积神经网络（CNN）在车牌识别中表现出色，它能够自动提取车牌的纹理、形状等高级特征，大大提高了车牌识别的准确率和鲁棒性。一些一线厂商的车牌识别产品，基于深度学习算法，识别准确率能够达到 99.5% 以上。像文通车牌识别 V3.0 算法，全天候车牌识别准确率更是可达 99.8% 以上，这使得车牌识别技术在实际应用中更加可靠和高效。

面临挑战

尽管车牌识别技术取得了很大的进展，但在实际应用中仍然面临着诸多挑战。

复杂场景下的准确性是一个关键问题。不同的光照条件对车牌识别影响巨大。在强光直射下，车牌可能会出现反光现象，导致字符模糊不清；而在夜间或低光照环境中，图像的对比度降低，噪声增加，也会使识别难度加大。车牌角度的变化同样不容忽视。当车牌以较大角度倾斜时，传统的车牌定位和字符分割算法可能无法准确工作，从而影响识别结果。此外，不同类型的车牌，如普通蓝牌、新能源绿牌、军警车牌等，它们在颜色、字符样式、尺寸等方面存在差异，也对算法的通用性提出了挑战。

数据隐私和安全性也是不容忽视的问题。车牌识别系统涉及到大量的个人车辆信息，这些信息包含了车主的身份、行驶轨迹等敏感数据。一旦这些数据被泄露或滥用，将对车主的隐私和安全造成严重威胁。因此，如何在数据采集、传输、存储和使用过程中，采取有效的加密和安全措施，保护用户隐私，建立合理的数据管理机制，是亟待解决的难题。

算法的实时性和效率也是实际应用中的重要考量因素。在交通监控、停车场管理等场景中，需要对大量的车辆进行快速识别，这就要求算法能够在短时间内完成车牌识别任务。然而，一些基于深度学习的算法，虽然在准确性上表现出色，但计算复杂度较高，需要消耗大量的计算资源和时间，难以满足实时性的要求。因此，如何优化算法，提高其运行速度和效率，是未来研究的重要方向。

未来展望与趋势

展望未来，车牌识别算法有望在多个关键领域实现突破与发展。

随着深度学习技术的不断进步，其在车牌识别领域的应用将更加深入和广泛。研究人员将继续优化神经网络结构，结合更庞大、多样化的数据集进行训练，进一步提升算法对各种复杂情形下车牌的识别准确率。例如，通过改进卷积神经网络（CNN）的架构，使其能够更好地捕捉车牌的细节特征，应对特殊光照（强光、逆光、低光等）、恶劣天气（雨、雪、雾等）、车牌倾斜、变形、模糊、部分遮挡以及不同车牌样式（如新能源车牌、临时车牌、特殊车辆车牌等）的情况，不断接近甚至达到 100% 的准确识别。

多模态信息融合将成为提升车牌识别性能的重要方向。未来的车牌识别系统将不再局限于单一的图像数据，而是结合可见光、红外线、毫米波雷达等多种传感器信息。在夜间或光线不佳时，可见光成像效果差，红外线传感器可通过热成像捕捉车辆特征，毫米波雷达能精确检测车辆的距离、速度和位置信息。综合这些多模态数据，能够更准确地定位和识别车牌，增强系统在复杂环境中的适应性和鲁棒性。

硬件设备的优化也将为车牌识别算法的发展提供有力支持。随着计算机硬件技术的飞速发展，性能更强的图形处理芯片（GPU）、现场可编程门阵列（FPGA）、专用的人工智能芯片（如张量处理单元 TPU）等将被广泛应用于车牌识别系统中。这些硬件设备能够加快图像数据的处理和分析速度，实现车牌的实时快速识别。同时，边缘计算与分布式处理技术将部分计算任务从云端转移到边缘设备（如智能摄像头、本地服务器等）上进行，减少数据传输延迟和网络带宽压力，实现快速的本地实时处理和响应。采用分布式计算架构，将大规模的车牌识别任务分配到多个计算节点上并行处理，进一步提高整体的识别速度和系统的吞吐量，满足大规模并发识别的需求。

在数据隐私和安全性日益受到关注的背景下，未来的车牌识别算法将更加注重隐私保护与安全机制的设计。一方面，将采用更先进的加密算法和安全协议，对车牌识别过程中涉及的车辆信息、车主隐私等数据进行加密传输和存储，防止数据被窃取、篡改或滥用，确保在数据的整个生命周期（从采集、传输、存储到使用和共享）中都有严格的安全防护措施。另一方面，随着数据安全和隐私保护法律法规的不断完善，相关企业和机构将严格遵守法律法规要求，建立健全的数据安全管理体系和隐私保护政策，接受监管部门的监督和审查，确保车牌识别系统的合法、安全、可靠运行。
