编程探究智能手机的图案解锁

概述

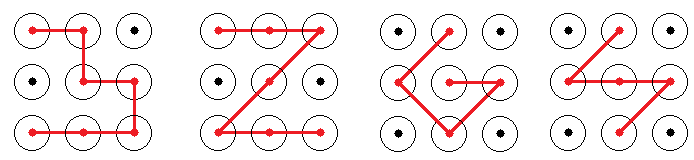

    图案解锁是现今智能手机比较常见的解锁方式，用户通过在3×3的点阵中绘制图案来设置密码，解锁时，也通过实时绘制图案来实现解锁验证。例如，下图就是几个解锁的图案示例：

下文中笔者通过编程对图案解锁的情况进行探究，主要计算一些统计信息。首先给出图案解锁中对于图案绘制的规则，然后说明为实现相关计算而进行编程的思路，最后根据程序输出结果说明一些统计信息。

绘图规则

    对于目前图案解锁的实现，在绘制解锁图案过程中，需要遵循如下的规则：

(1) 绘制的图案是一条经过若干个点的折线轨迹，至少要经过4个点。

(2) 点阵中每个点只能经过1次，轨迹中也一定没有回路。

(3) 点阵中任意两点，均可以通过一条边直连，水平的边、竖直的边，倾斜的边均合法，如下图所示：

(4) 如果两点之间的边经过了第三个点，则只有位于边中部的点已被经过，该边才有效。这里为了便于说明，将点阵中的各个点进行编号，如下：

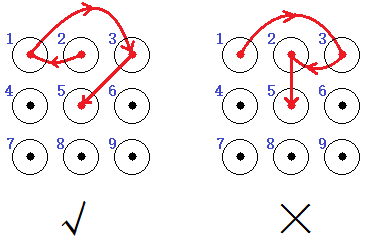

此时，轨迹：2->1->3->5是正确的，当从点1到达点3时，点2已经被经过，因此可以从点1到达点3，而轨迹1->3->2->5则是错误的，因为从点1到达点3是，点2未被经过，不能从点1到达点3，如下图：

以上为图案的绘制规则。

编程分析

    接下来通过编程来对图案解锁的情况进行分析，这里主要关注一些统计信息，包括：不同密码的种类数、不同图案的种类数以及图案和密码的对应关系。

·边的分类

    为了便于编程实现，首先对边进行分类。根据上文中对于绘图规则的描述，这里将绘图中用到的边划分为如下的4类：

(1)直边：连接相邻两个点的水平边和垂直边称为直边，在解锁图案中，可以使用的直边有12条。

(2)45度斜边：45度倾斜的连接两个相邻点的边称为45度斜边，在图案中，可以使用的45度斜边有8条。

(3)26度斜边：除45度斜边外，图案中还可以使用另一种斜边，该边的倾斜度大约为26度，在图中，可用的26度斜边也有8条。

(4)跳边：连接两个不相邻的点的边称为跳边，通过跳边连接的两个点中间一定会经过第3个点，这个点我们称其为“中介点”，根据上文中的绘图规则，只有中介点已经被经过是，跳边才合法。在图案中，跳边有8条。根据边的倾斜情况，跳边还可以细分为直跳边和斜跳边。

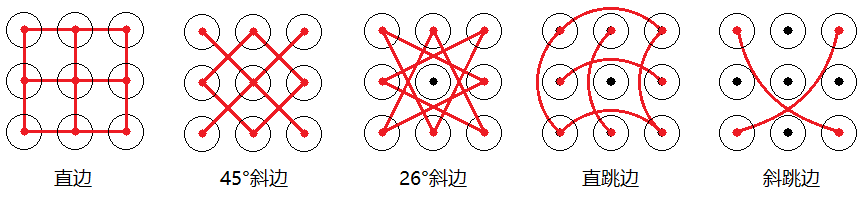

下图描述了4种类型的边的情况：

在Java代码中，我们用整型常量代表每一种边的类型，同时用邻接矩阵的方式表示图中任意两点的边，代码如下：

/**
     * Edge types.
     */
    private static final int NONE = 0,   // 无边
                         STRAIGHT = 1,   // 直边
                         DECLINE_45 = 2, // 45度斜边
                         DECLINE_26 = 3, // 26度斜边
                         SKIP_STRAIGHT = 4, // 直跳边
                         SKIP_DECLINE = 5; // 斜跳边
    /**
     * The accessible matrix of each vertex. for each element matrix[i][j] is
     * the type of edge <i, j>.
     */
    private static int[][] matrix = new int[][] {
            { NONE, NONE, NONE, NONE, NONE, NONE, NONE, NONE, NONE, NONE },
            { NONE, NONE, STRAIGHT, SKIP_STRAIGHT, STRAIGHT, DECLINE_45, DECLINE_26, SKIP_STRAIGHT, DECLINE_26, SKIP_DECLINE },
            { NONE, STRAIGHT, NONE, STRAIGHT, DECLINE_45, STRAIGHT, DECLINE_45, DECLINE_26, SKIP_STRAIGHT, DECLINE_26 },
            { NONE, SKIP_STRAIGHT, STRAIGHT, NONE, DECLINE_26, DECLINE_45, STRAIGHT, SKIP_DECLINE, DECLINE_26, SKIP_STRAIGHT },
            { NONE, STRAIGHT, DECLINE_45, DECLINE_26, NONE, STRAIGHT, SKIP_STRAIGHT, STRAIGHT, DECLINE_45, DECLINE_26 },
            { NONE, DECLINE_45, STRAIGHT, DECLINE_45, STRAIGHT, NONE, STRAIGHT, DECLINE_45, STRAIGHT, DECLINE_45 },
            { NONE, DECLINE_26, DECLINE_45, STRAIGHT, SKIP_STRAIGHT, STRAIGHT, NONE, DECLINE_26, DECLINE_45, STRAIGHT },
            { NONE, SKIP_STRAIGHT, DECLINE_26, SKIP_DECLINE, STRAIGHT, DECLINE_45, DECLINE_26, NONE, STRAIGHT, SKIP_STRAIGHT },
            { NONE, DECLINE_26, SKIP_STRAIGHT, DECLINE_26, DECLINE_45, STRAIGHT, DECLINE_45, STRAIGHT, NONE, STRAIGHT },
            { NONE, SKIP_DECLINE, DECLINE_26, SKIP_STRAIGHT, DECLINE_26, DECLINE_45, STRAIGHT, SKIP_STRAIGHT, STRAIGHT, NONE }
    };

矩阵中第i行第j列记录了点i到点j之间的边的类型，由于数组下标从0开始，而我们的编号为1-9,因此在邻接矩阵中有冗余的第0行和第0列，编号为0的点不存在，因此和其他点的边也不存在，记为NONE，另外，同一个点之间也没有边，因此第i行第i列的元素总是NONE。

·跳边的规则

    根据前文中对于跳边的描述，只有中介点被经过时，跳边才可用，我们需要在代码中将这些规则记录下来，这里采用Map容器来存储，其中key值为跳边的端点，value值为中介点，为了便于表示，这里将key值转换为字符串，格式为"v1#v2"，其中v1和v2是端点的编号，代码实现如下：

/**
     * The condition for the condition accessible.
