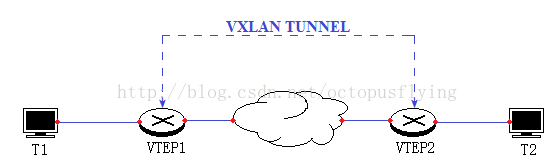

关于VLAN和VXLAN的理解

    被公司调到新网路部门研究SDN,项目涉及到一些虚拟网络的概念。初次接触VLAN和VXLAN技术,特整理资料学习下。

VLAN

·概况

    VLAN (Virtual Local Area Network)意为虚拟局域网,是在交换机实现过程中涉及到的概念,由802.1Q标准所定义。由于交换机是工作在链路层的网络设备,连接在同一台交换机的终端处于同一个三层网中,同时也处于同一个广播域。当交换机接入较多的终端时,任意一台终端发送广播报文时(例如:ARP请求),报文都会传遍整个网络。对于规模较大的组网场景,广播报文的泛滥对于网络通信将会造成较大的影响。VLAN技术为这一问题提供了解决方案,VLAN将同一网络划分为多个逻辑上的虚拟子网,并规定当收到广播报文时,仅仅在其所在VLAN中进行广播从而防止广播报文泛滥。VLAN技术在链路层的层次中实现了广播域的隔离。

·标准

    VLAN标准涉及到的RFC文献有2个:rfc3069、rfc5517。rfc3069阐述了利用VLAN技术来优化子网划分并节省IP地址数目的方案;rfc5517则给出了Cisco提出的私有VLAN的标准以满足网络安全方面的需求。
    802.1Q标准所定义的以太网帧格式在基于传统以太网帧格式中添加了描述VLAN信息的字段,帧格式如下:

   802.1Q标准的以太网帧格式增加了802.1Q字段,该字段包含了Type、PRI、CFI和VID 4个部分,各个部分的含义如下:
·Type:长度为2 bytes,表示帧类型,802.1Q tag帧中Type字段取固定值0x8100,如果不支持802.1Q的设备收到802.1Q帧,则将其丢弃。
·PRI:priority字段,长度为3 bit,表示 以太网帧的优先级,取值范围是0~7,数值越大,优先级越高。当交换机/路由器发生传输拥塞时,优先发送优先级高的数据帧。
·CFI:Canonical Format Indicator,长度为1bit,表示MAC地址是否是经典格式。CFI为0说明是经典格式,CFI为1表示为非经典格式。该字段用于区分以太网帧、FDDI帧和令牌环网帧,在以太网帧中,CFI取值为0
·VID:VLAN ID,长度为12 bit,取值范围是0~4095,其中0和4095是保留值,不能给用户使用。
