电表的通信协议

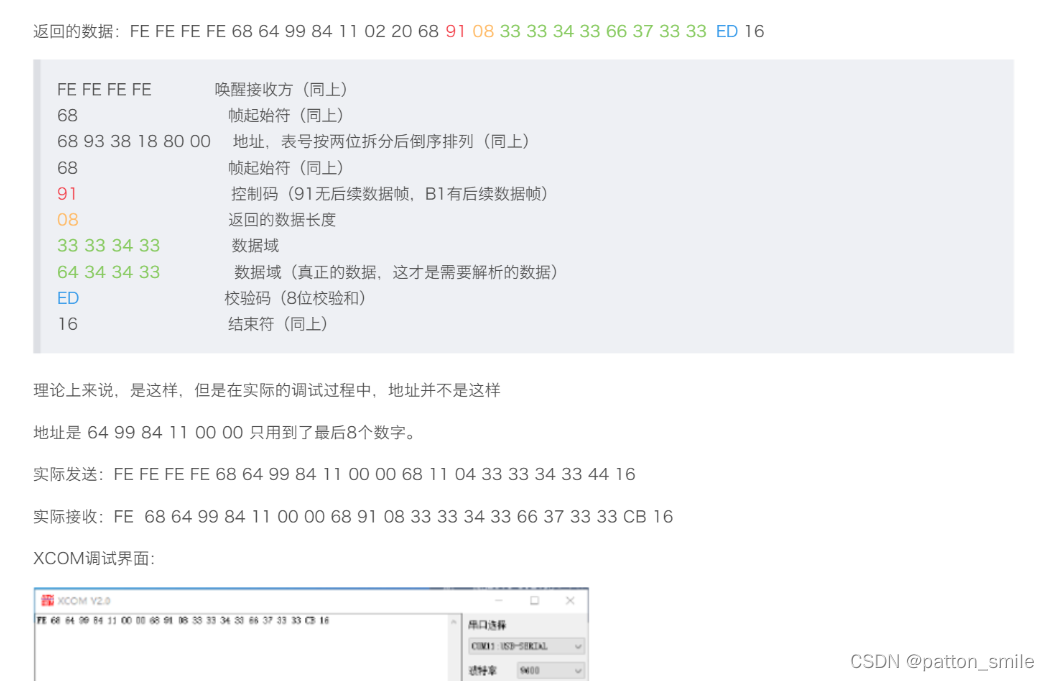

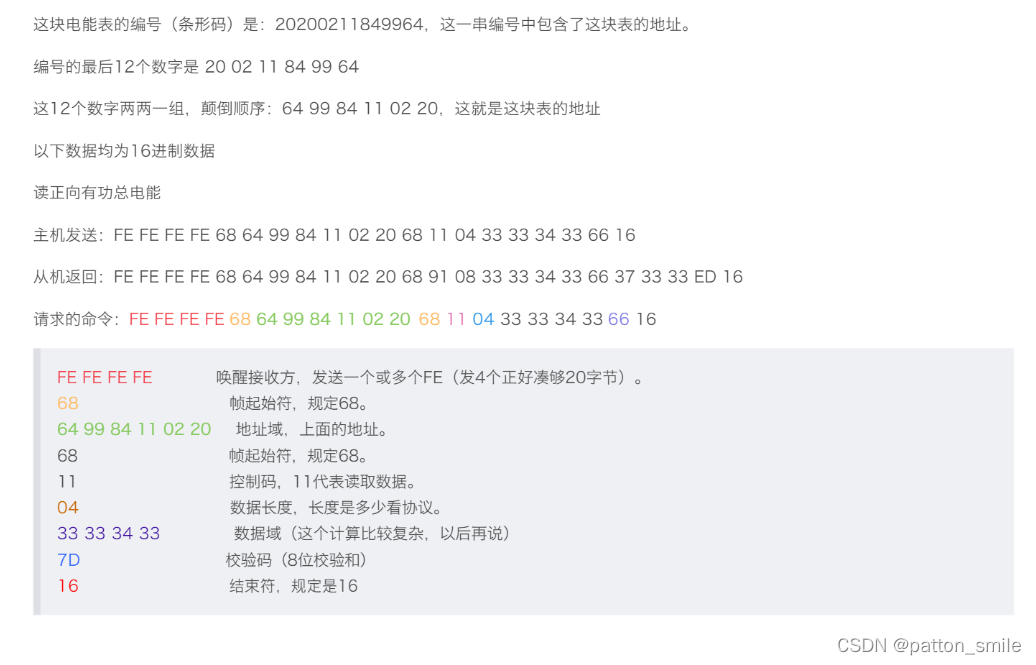

1、645通信协议

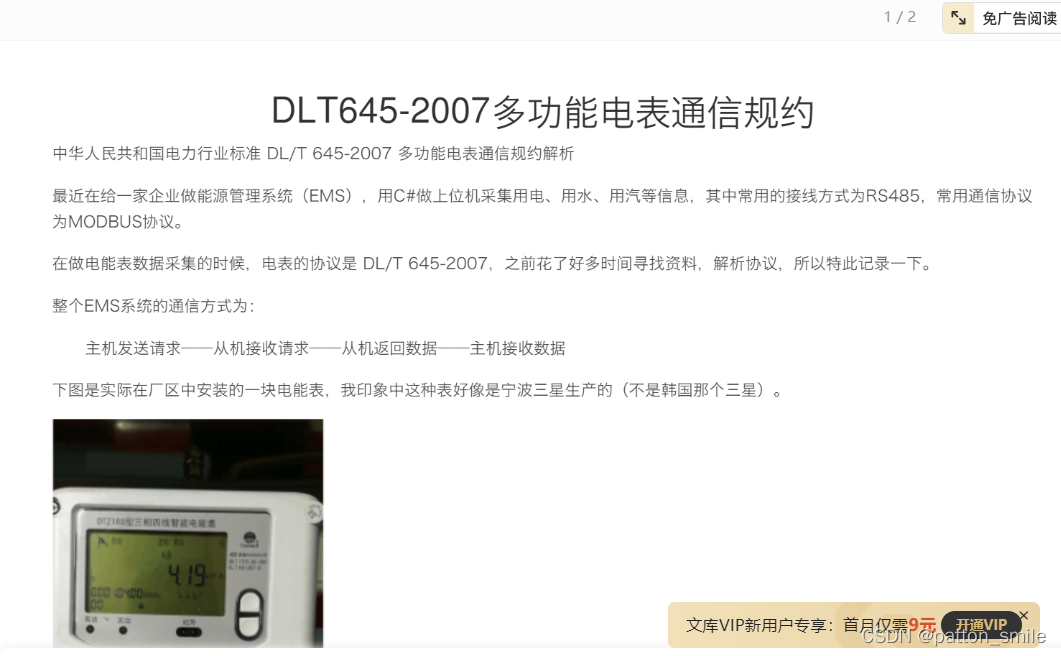

（转DLT645-2007多功能电表通信规约 - 百度文库 (baidu.com)）



  2、645协议和698协议的区别

645是电能表的通信协议，698是主站和集中器的通信协议。

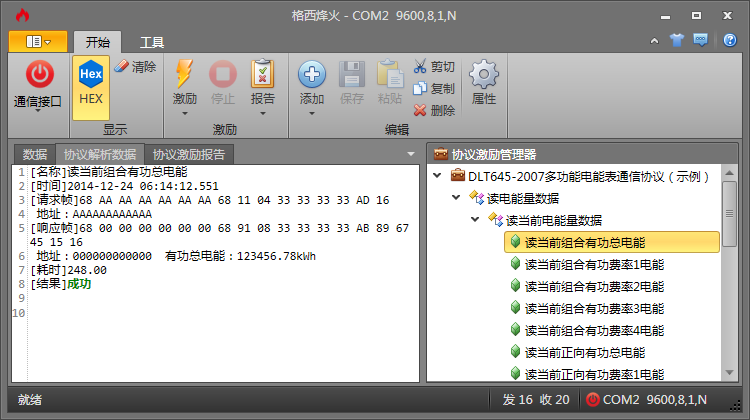

可以参考一下相关的测试软件，例如厂家提供的软件或者是如格西烽火软件之类的通用协议测试软件。（转）

当前电力系统主要为有线和无线通讯，其中包括串口，网口，光纤通讯、lora。分布式光伏有时还会用到无线通讯。通讯的规约种类也是比较多。一下是简单的介绍

3、电力系统常用通讯规约CDT、Modbus、IEC103101104、DL/T645、698的特点与区别

工业领域目前经常使用串口通讯和网口通讯，串口通讯还是比较稳定，调试简单，屏蔽线有抗干扰作用。而且在国内使用比较早，认可度比较高。常用串口通讯的规约有CDT 规约、DISA规约（CDT规约升级版）、modbus规约 、IEC103、IEC101规约、DL/T645等。

1、CDT规约是一种使用比较早的规约，报文类型是广播式的，及子站会通过通讯线向通讯管理机广播报文，再由通讯管理机将规约转换成后台上位机可以识别的报文，从而解析出来，显示在上位机上。DISA规约是CDT规约衍生版，它的规约包含遥测点，遥信点的数量要比原有的CDT规约要多。报文格式没有明显区别。接线方式为RS485。即收、发、地三根线。

2、Modbus通讯是一种常见的通讯，使用比较广泛。使用的也是屏蔽双绞线，即RS-485。这种通讯方式通讯距离比较长。理论上可以达到1000多米，当然这也要根据厂家通讯管理机通讯接口的能力而定。目前有的厂家保护也是保留着这种通讯方式。如新能源使用的光伏箱变测控,风电箱变测控等。这种通讯方式比较简单，属于问答式。报文也是比较容易看懂。便于调试过程中查找问题。

3、IEC103串口通讯一般用于微机保护上，目前南京磐能，许继等厂家自己保护与站内上位机通讯用的是103规约。这种规约可以将微机保护内点无误差的上送，包括总招和变位数据。作为站内保护设备具备103通讯功能是基本前提。

4、IEC101通讯作为调度通讯规约。在现场的接线有时候为四线制，有时候为三线制。这种规约目前用在地调上。将数据通过数据网柜传到地调中心。

5）DL/T645规约通常用于智能电表的采集领域。标准协议文档参见如下链接
