智能电表通信协议解析

一、主流通信协议类型及特点

智能电表通信协议是连接用户、电网与数据管理系统的核心纽带，主要协议包括DLMS/COSEM、Modbus和IEC 62056系列标准，各有其技术特点与适用场景。

1.DLMS/COSEM（IEC 62056）

(1) 面向对象模型：通过COSEM（Companion Specification for Energy Metering）定义设备功能，支持多能源类型（电、水、气、热）的数据建模，涵盖计费、负载控制、配置管理等业务功能。

(2) 应用层协议：DLMS（Device Language Message Specification）提供数据访问服务，采用客户端-服务器模式，支持逻辑连接（Application Associations）。

(3) 标准化与互操作性：作为国际标准IEC 62056的核心部分，支持跨厂商、跨介质的互通，全球已有400余种电表通过DLMS UA认证

2.Modbus

轻量级架构：基于主从结构的串行通信协议，支持RTU、ASCII和TCP/IP三种帧格式，适用于低成本、低复杂度的数据采集场景

典型应用：常用于工业自动化场景，如基于STM32微控制器和RS485接口的智能电表数据采集系统，实时性高但功能扩展性有限

3.IEC 62056系列标准

(1) 分层设计：涵盖物理层（如RS485）、数据链路层（如HDLC协议）和应用层（DLMS/COSEM），支持串口和TCP通信。

(2) 数据编码：采用OBIS（Object Identification System）代码标识计量数据，逻辑名称（LN）基于能量类型、测量方法等特征生成

二、DLMS/COSEM协议深度解析

1.结构与数据模型

对象模型：COSEM接口类（Interface Classes）实例化为逻辑设备（Logical Devices），每个设备包含多个对象（如Association对象管理访问权限）。

应用层：DLMS服务支持数据读取（GET）、写入（SET）和事件推送（Notification）。

传输层：支持多种通信媒介（PLC、无线M-Bus等），通过通信配置文件适配底层协议

2.安全机制

多层级防护：包括身份认证（ECDSA）、数据加密（AES-GCM 128/256）、密钥管理（Diffie-Hellman）和访问控制。

端到端安全：支持第三方（如电力公司）通过DLMS/COSEM客户端安全访问数据，防止中间人攻击

三、Modbus协议应用与帧格式

1.应用场景

(1) 工业监控：用于集中采集分散电表数据，例如基于RS485总线的分时计费系统，支持实时电参量传输。

(2) 无线扩展：结合CC2500射频芯片实现无线数据传输，提升远程监控灵活性

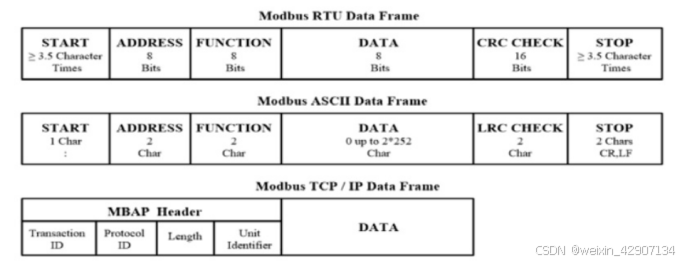

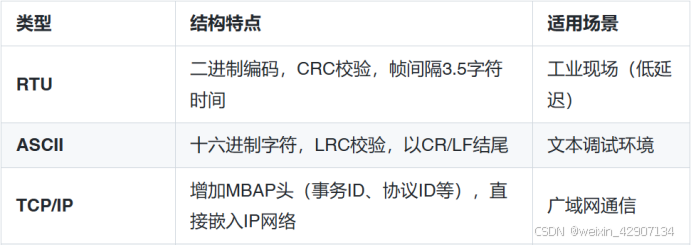

2.帧格式对比

四、IEC 62056的传输层与数据编码

1.传输层协议

(1) 串口通信：基于HDLC协议，支持半双工通信，适用于本地抄表场景。

(2) TCP/IP扩展：通过中间封装层实现IP网络适配，支持远程大规模数据采集。

(3) 数据编码：OBIS代码：六字段结构（如1.1.0.1.8.0表示正向有功总电能），统一数据语义

(4) 逻辑名称（LN） ：通过逻辑地址映射物理设备功能，支持动态配置

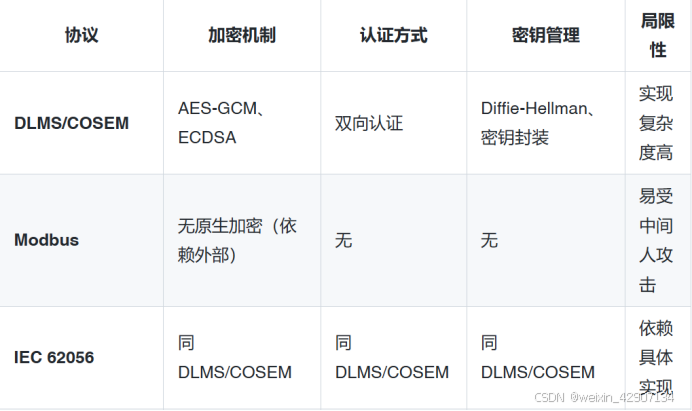

五、安全机制对比

六、实际应用案例

1.DLMS/COSEM与G3-PLC融合

在欧洲智能电网中，G3电力线通信结合DLMS/COSEM实现广域网覆盖，支持实时电价调整和负载均衡

2.Modbus在分布式监控系统中的应用

国内某电网项目采用STM32+RS485架构，通过Modbus RTU协议实现千台电表集中抄读，系统成本降低40%

3.IEC 62056在跨国项目中的互操作性

东南亚多国联合部署IEC 62056标准电表，解决跨境电力交易中的数据格式不统一问题

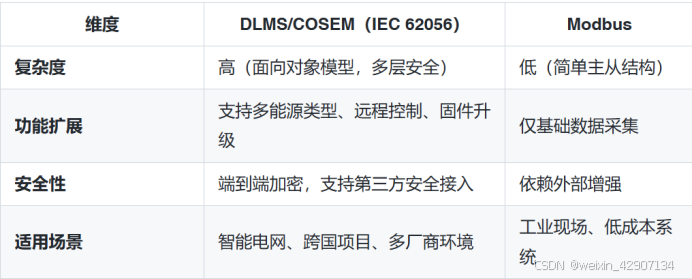

七、协议对比与选型建议

八、标准化演进与行业推动

1.国际组织

(1) IEC：主导IEC 62056系列标准，推动DLMS/COSEM的全球化。

(2) DLMS UA：拥有275+成员，提供协议认证与兼容性测试，确保设备互操作性。

2.国内标准

DL/T645-2007：中国电力行业标准，兼容IEC 62056部分特性，优化本地化需求。

3.未来趋势

IPv6与5G集成：IEC 62056-62新增IP通信规范，支持智能电表直接接入5G网络

总结：

DLMS/COSEM凭借其高扩展性和安全性，成为智能电网的主流选择；Modbus则以低成本优势占据工业监控市场；IEC 62056作为国际标准，持续推动全球互操作性。未来，随着IPv6和区块链技术的融合，智能电表通信协议将向更安全、高效的方向演进。
