【技术研究】实现两极式三相光伏逆变并网的Boost变换器与LCL型逆变器的仿真与控制，光伏逆变并网仿真研究：采用两极式三相并网逆变器及SVPWM调制算法，控制环路优化与分析

两极式三相光伏逆变并网仿真
★前级为Boost变换器，采用mppt算法(扰动观察法)。

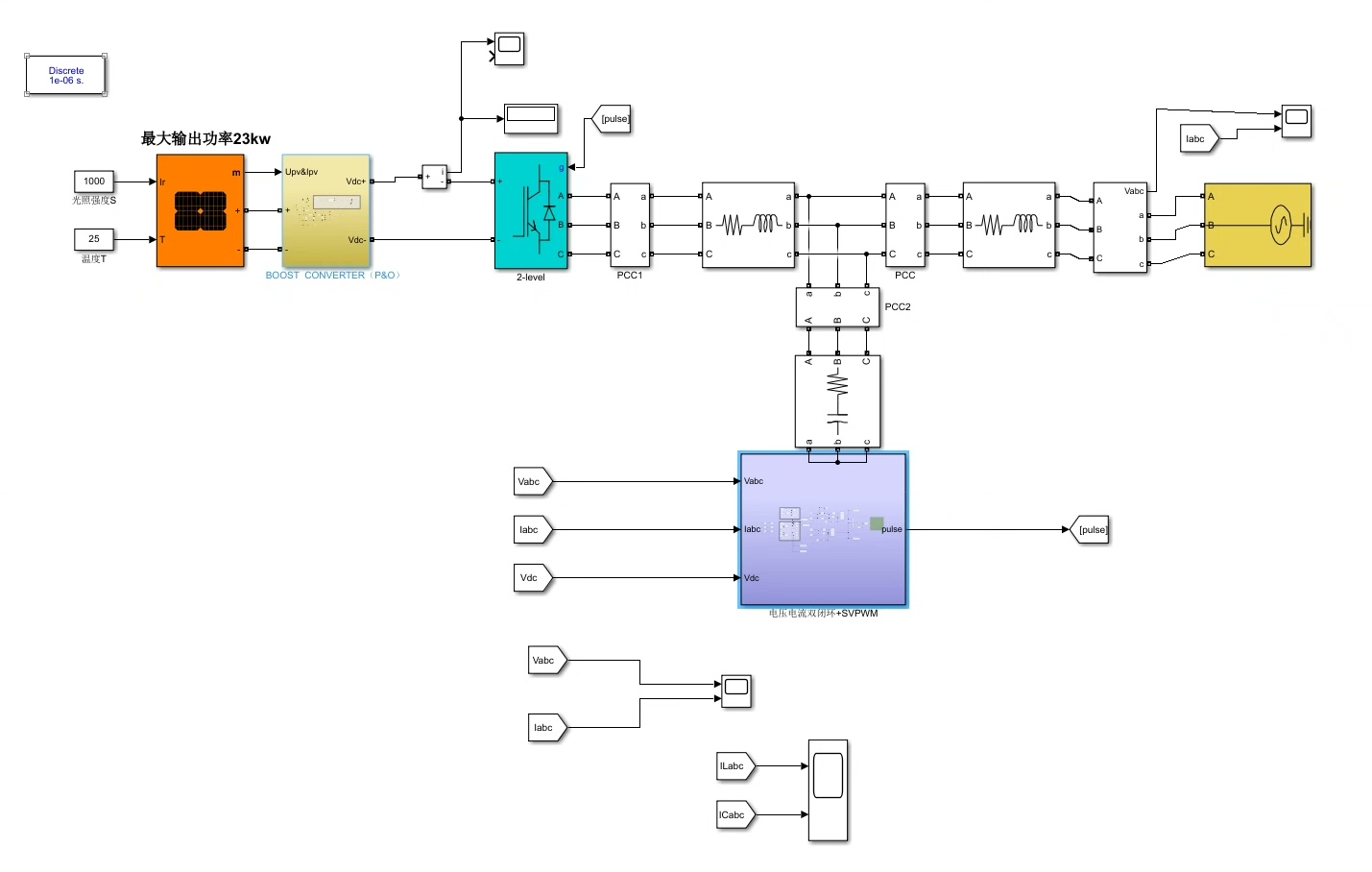

逆变器为三相两电平LCL型并网逆变器，采用SVPWM调制算法。
控制环路：

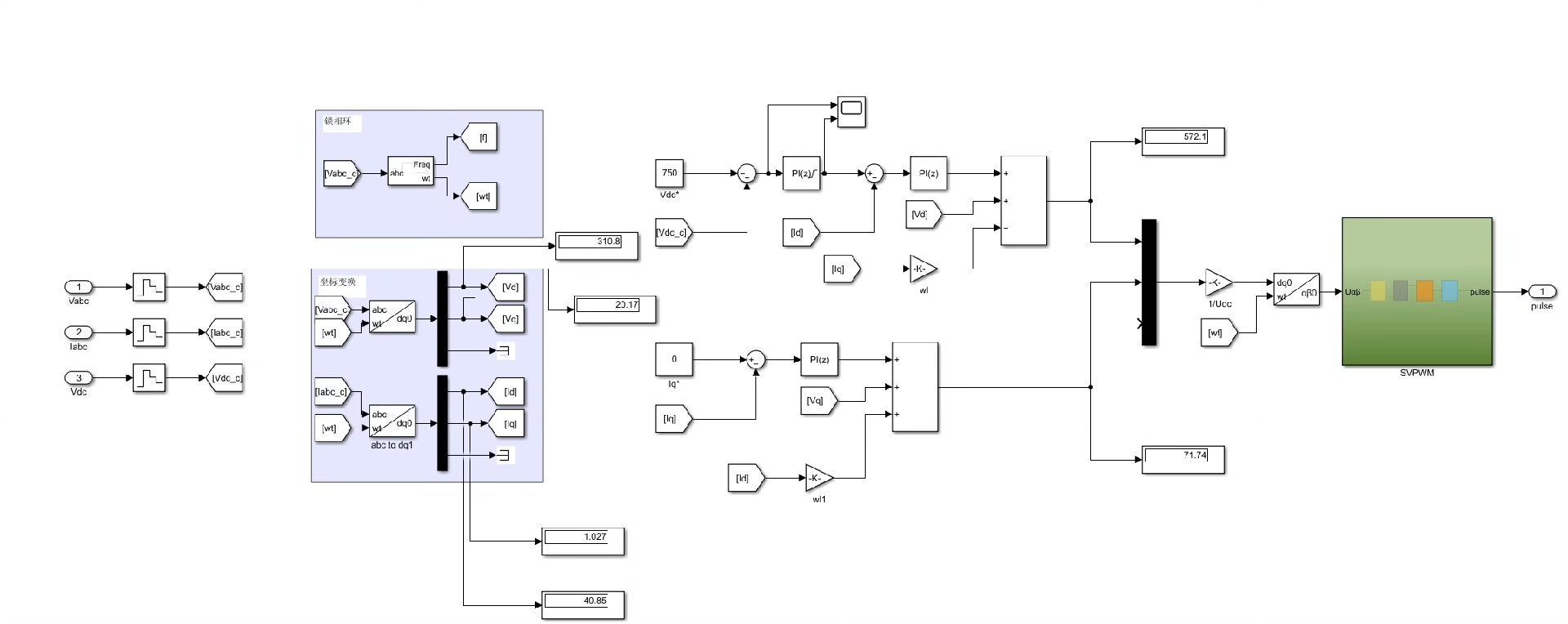

★除了直流电压环外，电流控制环采用双环PI调节，外环为并网电流环，内环采用电容电流反馈，也起到了有源阻尼的作用。

ID:7220732706972884

煮酒论英雄

两极式三相光伏逆变并网仿真是一种重要的技术，它可以有效地将光伏发电系统与电网连接起来，实现电能的双向传输。本文将围绕这一主题展开讨论，并对其中的关键技术进行详细的分析。

首先，我们来介绍一下系统的整体结构。两极式三相光伏逆变并网仿真系统由前级Boost变换器和逆变器两部分组成。前级Boost变换器采用mppt算法(扰动观察法)，其主要作用是将光伏阵列输出的直流电压提升到逆变器的工作电压。mppt算法能够根据光伏阵列的工作状态实时调整工作点，使光伏阵列能够以最大功率输出电能。

逆变器是系统的核心部分，它将前级Boost变换器输出的直流电压转换为交流电压，并将其与电网连接起来。逆变器采用三相两电平LCL型结构，其优点是具有较高的输出质量和较低的谐波含量。逆变器的控制算法采用SVPWM调制算法，这是一种在逆变器输出端产生合成波形的调制技术，可以减小电压和电流的谐波含量，提高系统的输出质量。

在逆变器的控制环路中，除了直流电压环外，电流控制环也是非常重要的。电流控制环采用双环PI调节，外环为并网电流环，内环采用电容电流反馈，并起到了有源阻尼的作用。有源阻尼是一种通过在系统中引入控制电流来减小振荡的技术，它可以提高系统的稳定性和响应速度。

总结起来，两极式三相光伏逆变并网仿真系统采用了前级Boost变换器和逆变器两部分组成，通过mppt算法和SVPWM调制算法实现电能的双向传输。系统的控制环路中，电流控制环采用了双环PI调节和电容电流反馈，起到了有源阻尼的作用。这些关键技术的应用使得系统具有较高的稳定性、输出质量和响应速度。

在实际应用中，两极式三相光伏逆变并网仿真系统有着广泛的应用前景。它可以应用于光伏发电站、家庭光伏发电系统等场景，实现电能的高效利用和可持续发展。同时，通过对系统的仿真分析，可以更好地了解系统的工作原理和特性，为其后续的优化设计提供参考。

综上所述，两极式三相光伏逆变并网仿真是一项重要的技术，它通过前级Boost变换器和逆变器的组合，以及mppt算法和SVPWM调制算法的应用，实现了光伏发电系统与电网的连接。控制环路中的双环PI调节和电容电流反馈起到了重要的作用。这些关键技术的应用使得系统具有较高的稳定性、输出质量和响应速度。该系统具有广泛的应用前景，可以在光伏发电站等场景中实现电能的高效利用和可持续发展。通过对系统的仿真分析，可以更好地了解系统的工作原理和特性，为其后续的优化设计提供参考。
