华为5G模组MH5000-31，切换5G网络使用探索

一. 背景

        最近在做一个需要使用5G网络的系统，需要使用5G模组来搭建5G通信线路。

        5G网络技术具有高速率，低时延，大容量的优势。高速率指同样的下载内容需要的时间更短，低时延是高速率的结果，大容量指单位面积所能容纳的支持高速上网的设备数更多。

        在使用5G模组时遇到一些问题，在此记录一下探索解决问题的过程。如果个人有说的不正确的地方，欢迎指正。

二. 硬件说明

        使用的5G模组基于华为的MH5000-31，网络上关于5G模组的介绍大同小异。

        从外观上看，值得注意的有两点，插入SIM的卡槽，和提供的USB接口。用专用线将5G模组和PC连接，将SIM卡（平时自己用的手机卡）插入SIM卡槽，我使用的是移动SIM卡，支持5G的基础流量套餐。

        我理解的使用5G模组来上网，就和手机上开数据流量上网而不是用Wifi上网差不多，如果需要上网的设备不支持WiFi，或周围没有WiFi无线网络的话，就要借助这种5G模组来实现上网。

三. 使用探索

1. Windows平台（PC）上操作

1. 下载安装5G模块驱动：MH5000_31_Windows_debug_driver(20200331)

2. 在电脑设备管理器上查看新出现的端口，记录PC UI Interface端口的端口号，如图1。

3. 使用putty登陆上，发送AT指令调试

   1. 开启回显：ATE1，方便查看自己发送的AT指令

   2. 拨号：AT^NDISDUP=1,1 ，正常的话此时就能上网了。如果不行大概率是没有切换模组的模式，发送AT^SETMODE=1切换到Windows模式即可，切换后自动重启

图1 标查询PC UI Interface端口的端口号

2. 使用4G网络

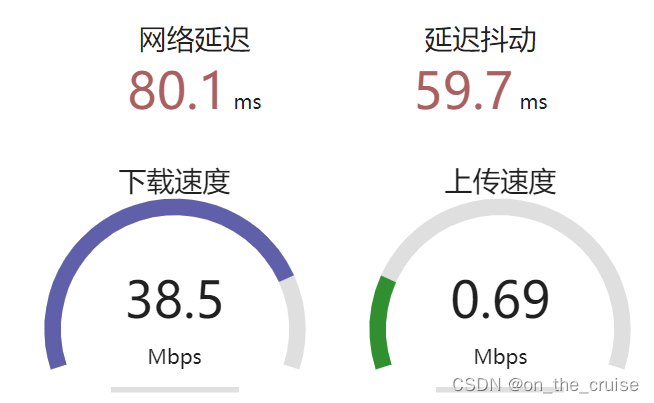

        我使用的模组打开默认是使用的LTE（4G网络），距离5G基站大约300米，有建筑物墙壁遮挡，进行网速测试，如图2。

图2 使用5G模组进行4G网速测试

3. 使用5G网络

        打电话咨询移动运营商客服，查询我周围有没有5G基站，确认是有的。然后客服说我们使用的流量网速主要是和5G基站的距离以及建筑物阻挡情况有关系，和流量业务无关。（但是后来又说分什么基础套餐，提速套餐，尊享套餐，支持的最高带宽是不同的，我...）

        基础套餐就够用了，查询我的5G最高网速是300Mbps，顺便查了下4G最高是40Mbps，如果这样的话那还真差不少，但是一般情况下很难跑到300Mbps，能到200Mbps就不错了。

        切换5G模式尝试了很久，我的操作方法如下：

1. 切换NR-5GC模式：AT^C5GOPTION=1,1,1

2. 重启模组：AT^RESET

3. 打开SA模式：AT^SYSCFGEX="08",3FFFFFFF,1,2,7FFFFFFFFFFFFFFF,,

4. 查询扩展系统信息：AT^SYSINFOEX

        以上操作的效果是切换到了SA网络，直接使用SA网络服务，至于什么是SA，NSA请自行搜索。

        我原来看到的说法是，模组打开后，如果周围有5G基站，拨号后会自动连接5G网络，查询方法如下：

1. AT^HCSQ? :如果有NR，表示有5G网络

2. AT^LENDC? : 查5G的连接状态，要在有数据传输时（就是比如你在网络上正在播放视频时）测试，最后一位为1时为连接状态，为0时为未连接状态

        但是，我怎么查都没有5G信号。我背着设备跑到附近的5G基站下面测试，也还是显示未连接。找到官方手册，查询看到说AT^LENDC?命令是查NSA下LTE-NR的DC双连接状态，所以可能是我周围的这个基站只支持SA而不支持NSA？

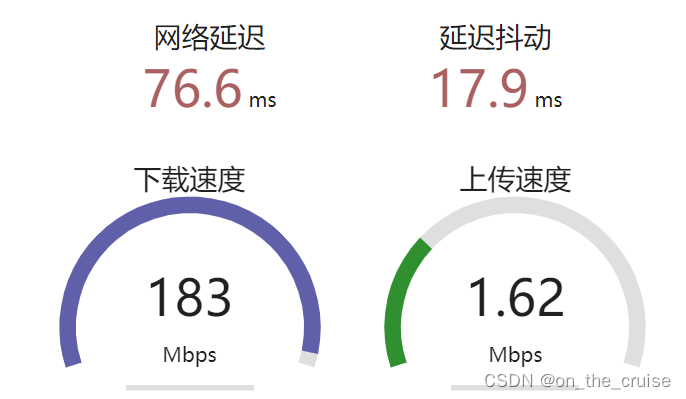

        最后5G网络测速如图3所示，与上面4G测试的地点相同，大约是4G的4.75倍（只看下载速度）。已经突破了上面说的4G最大网速限制，所以应该是用的5G网络。

图3 使用5G模组进行5G模组测试

四. 相关AT指令学习

1. ATZ-恢复出厂设置

        还有一个是AT&F，好像比较彻底。

2. AT^RESET -重启

3. AT^MSO -关机

4. AT^HCSQ？-查询上报信号强度

        用于查询和主动上报当前服务网络的信号强度。如果模块当前已经注册多个服务网络，可以同时查询各个模式下的信号强度。

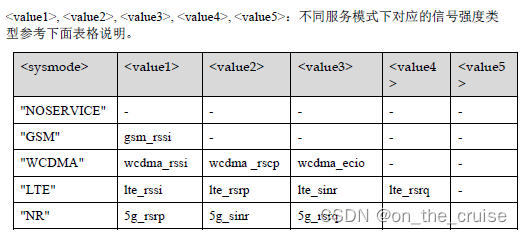

图4 不同网络服务相关参数含义表

        以查询结果“^HCSQ:"LTE",56,51,106,30”为例。56表示LTE的接收信号强度为-64dBm（56-120=-64dBm）,51表示参考信号接收功率（51-140=-89dBm），106表示信号与干扰加噪声比（dB），30表示参考信号接收质量，单位dB。

5. AT^LENDC? :查NSA下LTE-NR的DC双连接状态

        查NSA下LTE-NR的DC双连接状态，也可以说是5G的连接状态，最后一位为1时为连接状态，0为未连接状态。

        详细说明：AT^ LENDC 命令用于查询LTE 主模下，当前网络中NR 网络的ENDC 双连接状态。终端应该保证在LTE 模下使用该命令，其余模式查询回复失败。

        以^lendc:1,0,0,0,0 为例。LENDC:<enable>,<endc_available>,<endc_plmn avaliable >,<endc_restricted>,< nr_pscell >

        <enable>使能主动上报；表示当前小区是否支持endc 模式；表示当前小区所选择的PLMN 是否支持endc 模式；<endc_restricted>表示LNAS 注册accept 消息中ENDC 能力bit 位，不用管；< nr_pscell >表示当前Pscell 是否为NR（即是否进入ENDC 双连接状态）

6. AT^C5GOPTION -设置和查询5G接入模式选项，默认是0,1,0

        格式：AT^C5GOPTION=<nr_sa_support_flag>,<nr_dc_mode>,<5gc_access_mode>

        <nr_sa_support_flag>：是否支持NR接入网。0：不支持NR 接入网以SA 工作；1：支持NR 接入网以SA 工作。

        <nr_dc_mode>：NR 的DC 支持模式。 0：不支持辅连接； 1：仅仅支持ENDC； 2：仅仅支持NEDC； 3：ENDC 和NEDC 都支持。

        <5gc_access_mode>：允许接入5gc 的制式 0：不允许接入5gc；1：仅仅允许NR 接入5gc；2：仅仅允许LTE 接入5gc； 3：允许LTE 和NR 接入5gc。

        使用的华为5G模组支持三个接入模式：OPTION 2，OPTION3，OPTION 2+3，在我这个博客中切换5G就是从OPTION3换到OPTION 2+3。

7. AT^NDISDUP -NDIS拨号

        拨号后可上网。

8. AT^SYSINFOEX-查询扩展系统信息

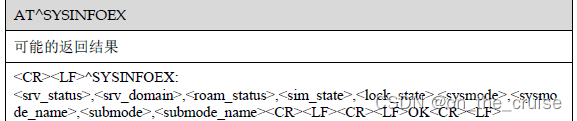

图5 AT^SYSINFOEX命令相关参数

例：^SYSINFOEX:2,3,0,1,,6,"LTE",101,"LTE"

       ^SYSINFOEX:2,2,0,1,,11,"NR-5GC",111,"NR-5GC"

        第一个“LTE”表示是4G网络，第二个“NR-5GC”是切换到5G核心网。

9. AT^SYSCFGEX-设置扩展系统配置

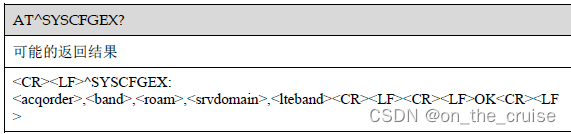

图6 AT^SYSCFGEX相关参数

        其中，acqorder：网络接入次序；band：表示频带；roam：表示漫游支持状态；srvdomain：表示域设值；lteband：表示LTE频段。

        其它请参见官方AT指令手册，这里只介绍本项目中用到的相关AT命令。

五. 下一步计划

        在Linux系统平台上测试5G模组的使用，请关注后续更新。
