网络——七层OSI模型，每一层的作用、用到的设备、使用的协议分别有哪些

网络七层结构指的是OSI（开放系统互联）参考模型，该模型将网络系统划分为七个层次。以下是每一层的作用、用到的设备以及使用的协议的详细图解：

一、物理层（Physical Layer）

• 作用：物理层主要负责在物理媒体上传输原始的比特流，它定义了网络的物理特性，如电缆、光缆、中继器、集线器等传输介质的规格和标准。
• 用到的设备：中继器、集线器、网线、调制解调器、网卡等。
• 使用的协议：RS-232、V.35、RJ-45、FDDI等。

二、数据链路层（Data Link Layer）

• 作用：数据链路层负责将物理层传输的比特流封装成帧，并在两个相邻节点间的线路上无差错地传送帧。它还提供了差错控制、流量控制等功能。
• 用到的设备：网桥、二层交换机等。
• 使用的协议：IEEE802.3/.2、HDLC、PPP、ATM等。其中，PPP（点对点协议）是数据链路层常见的协议之一。

三、网络层（Network Layer）

• 作用：网络层负责数据的路由和转发，即将数据包从发送端路由到接收端。它实现了网络地址（如IP地址）到物理地址（如网卡地址）的映射，并解决了异构网络的互连问题。
• 用到的设备：路由器、防火墙、三层交换机等。
• 使用的协议：IP、ICMP、IGMP、IPX、ARP、RARP、BGP、RIP等。其中，IP（互联网协议）是网络层的核心协议。

四、传输层（Transport Layer）

• 作用：传输层是第一个端到端的层次，它负责将上层数据分段并提供端到端的、可靠的或不可靠的传输服务。传输层还要处理端到端的差错控制和流量控制问题。
• 用到的设备：通常没有专门的传输层设备，但某些高级交换机和路由器可以提供传输层的功能。
• 使用的协议：TCP、UDP、RTP、SCTP、SPX等。其中，TCP（传输控制协议）和UDP（用户数据报协议）是传输层最常见的协议。

五、会话层（Session Layer）

• 作用：会话层负责建立、管理和终止会话，它实现了应用程序之间的通信以及数据的传输与共享。会话层还提供了断点续传等功能。
• 用到的设备：通常由软件实现，没有专门的硬件设备。
• 使用的协议：RPC（远程过程调用协议）、SQL、NFS等。

六、表示层（Presentation Layer）

• 作用：表示层负责数据格式的转换，使得不同的系统能够互相理解。它还将数据转换成应用程序能够识别的格式，如图片、声音等。
• 用到的设备：通常由软件实现，没有专门的硬件设备。
• 使用的协议：JPEG、ASCII、GIF、DES、MPEG等。

七、应用层（Application Layer）

• 作用：应用层为网络用户或应用程序提供各种服务，如文件传输、电子邮件、网络管理和远程登录等。它是用户与网络之间的接口。
• 用到的设备：没有专门的硬件设备，但包括各种网络服务和应用程序，如Web服务器、邮件服务器、DNS服务器等。
• 使用的协议：FTP、TFTP、HTTP、SMTP、DHCP、Telnet、DNS、SNMP、SSH、WWW、POP3等。其中，HTTP（超文本传输协议）和SMTP（简单邮件传输协议）是应用层最常见的协议。

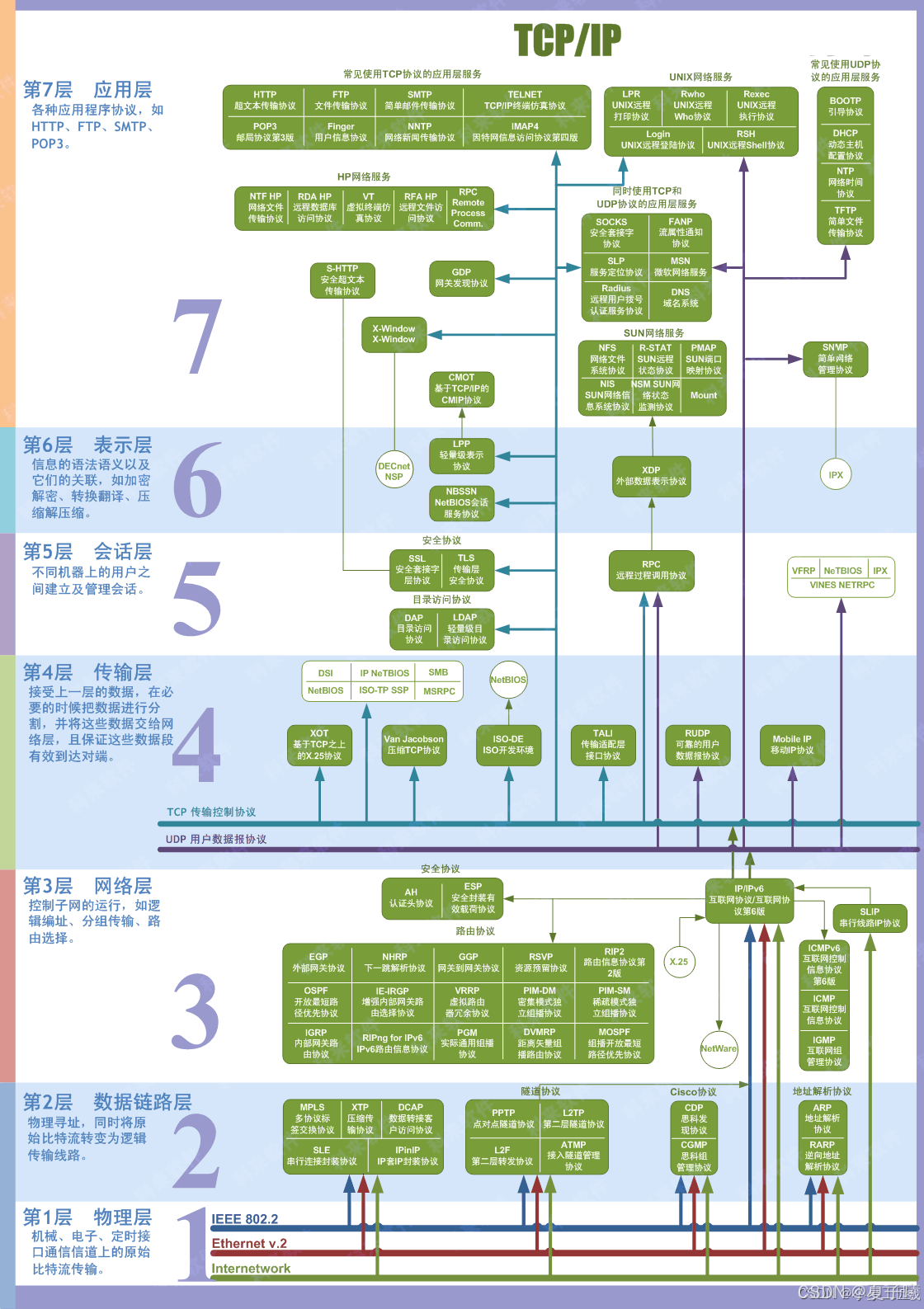

以下是OSI七层模型的图解概览：

层次	作用	用到的设备	使用的协议
物理层	传输比特流，定义物理特性	中继器、集线器、网线、调制解调器、网卡	RS-232、V.35、RJ-45、FDDI
数据链路层	封装成帧，差错控制，流量控制	网桥、二层交换机	IEEE802.3/.2、HDLC、PPP、ATM
网络层	路由和转发数据包，地址映射	路由器、防火墙、三层交换机	IP、ICMP、IGMP、IPX、ARP、RARP、BGP、RIP
传输层	端到端的数据传输，差错控制，流量控制	高级交换机、路由器（部分功能）	TCP、UDP、RTP、SCTP、SPX
会话层	建立、管理和终止会话	软件实现	RPC、SQL、NFS
表示层	数据格式转换，加密解密，压缩解压缩	软件实现	JPEG、ASCII、GIF、DES、MPEG
应用层	提供网络服务，用户接口	Web服务器、邮件服务器、DNS服务器等	FTP、TFTP、HTTP、SMTP、DHCP、Telnet、DNS、SNMP、SSH、WWW、POP3

通过上述图解，可以清晰地了解OSI七层模型的每一层的作用、用到的设备以及使用的协议。
