SAP PO 消息报文存储详解（永久保存SAP PO中间件消息之三）







为什么要详解这块内容？

因为需要把PO的消息报文读到我们自己的系统数据库中，永久保存数据。而在PO的HANA数据中，还是按照10天的保存期保存日志就好。



一、PO的HANA数据库中，存放消息报文相关的表和视图：

BC_MSG_LOG   存放消息日志报文

BC_MSG_LOG_STAT   存放消息传输的状态

BC_MSG_LOG_VIEW   按BC_MSG_LOG_STAT表去BC_MSG_LOG中抓日志数据和报文



二、一个WebService接口示例，PO的工作组件、步骤和日志：

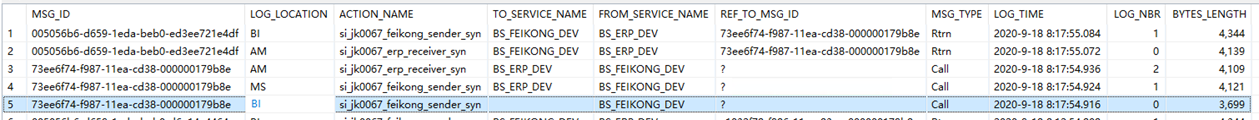

当BI=2,AM=2,MS=2的时候，PO上的三个组件都记录日志，可以看到日志的类型有BI，MS，AM:

（这几个参数在PO中的设置，请查看上一篇blog文章）

日志组件的官方说明：

MS:  between receiver determination and mapping step
AM:  between mapping and schema validation
BI:    before inbound processing
SC:   no logged?

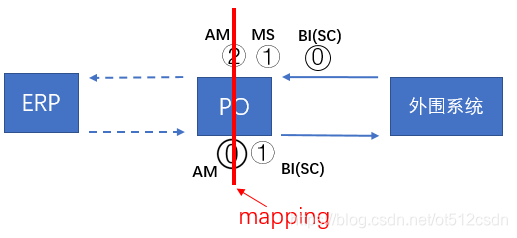

在数据call方向，有三个步骤：0，1，2；在数据Rtrn方向，有两步：0，1。
在BC_MSG_LOG_STAT表中，记录了一个方向上最后一步的状态是成功还是失败。
在BC_MSG_LOG_VIEW视图中，会参照BC_MSG_LOG_STAT表中的内容去BC_MSG_LOG表取数，

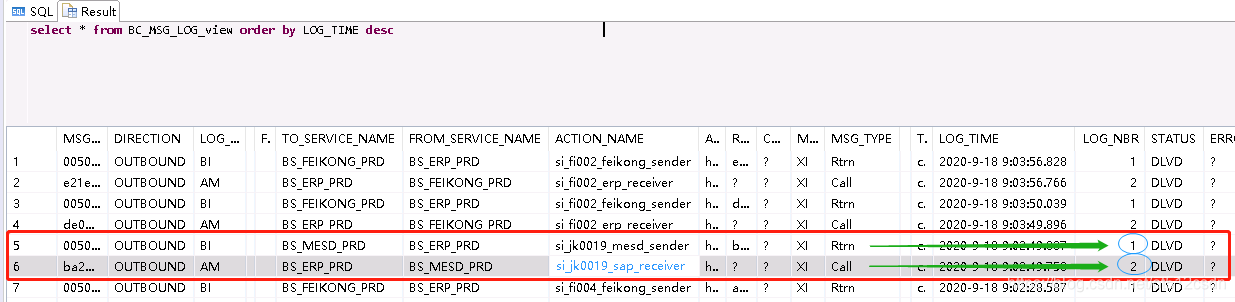

如果日志记录全开，当BI=2,AM=2,MS=2的时候，BC_MSG_LOG_VIEW视图会看到call方向上的最后第2步的传递状态，在return方向上可以看到最后1步的传递状态。STATUS字段中 “DLVD” 表示成功传递（我猜的），“FAIL”表示消息失败。

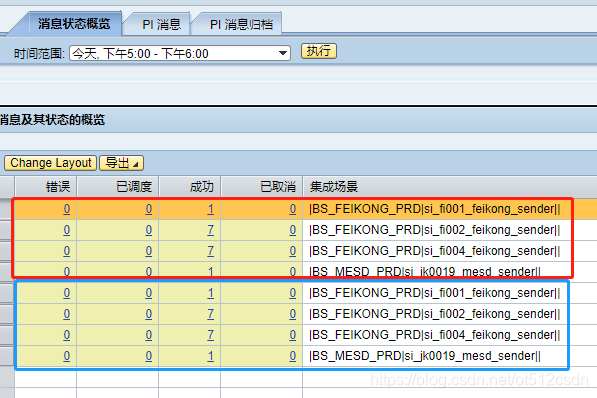

BC_MSG_LOG_VIEW视图其实也就是PO管理端页面看到的内容，这也就是一次接口消息是成对出现的原因，其实是记录了call和return两个方向的报文内容：

三、报文放在哪儿？

报文放在BC_MSG_LOG表的MSG_BYTES字段中，以二进制的方式存储，要查看报文只需要把二进制转换成文本即可。

我们可以简单把报文读到自己的数据库中，永久保存。

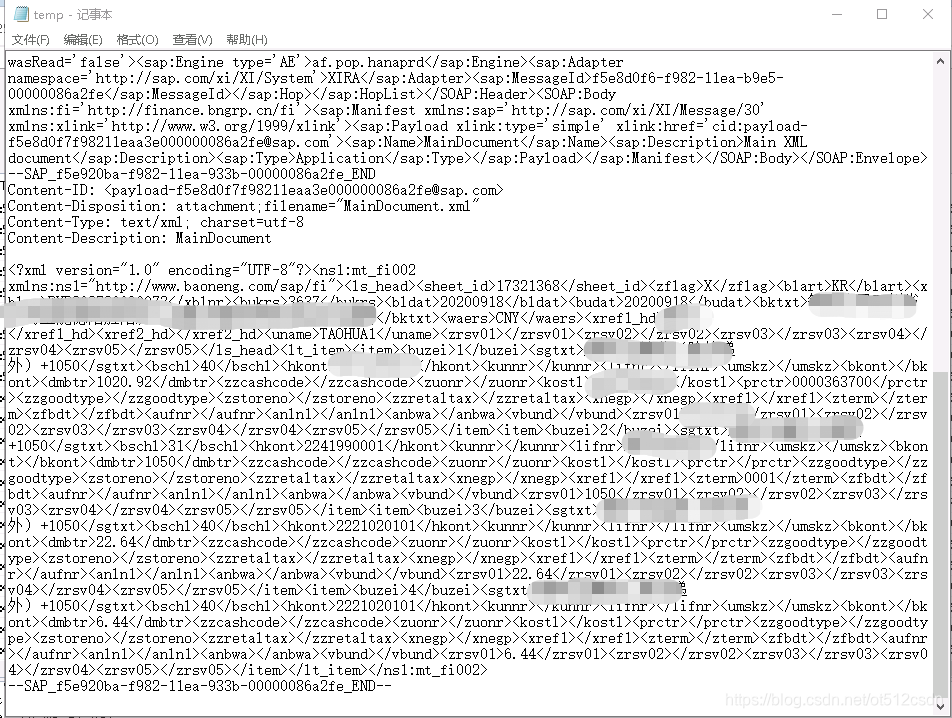

call的报文

return的报文：

而在ERP S4系统sxi_monitor中看到的报文，是存放在ERP的数据库中，和PO的数据库关系不大。

sxi_monitor参数中可以设置日志保存的天数。
