SAP PO IDOC开发上（SAP PO 开发十一）

开发环境: S4 HANA 1809，Process Orchestration 750,  SoapUI Pro 5.1.2.

SAP IDOC协议，很老的东西了，记得2001年项目上就听说过，在比较老的系统上，使用很广泛，一直没机会接触，这次终于开始深入的了解。

IDOC在协议中所处的位置：IDOC底层是基于RFC（SOCKET长连接），可以说，IDOC其实就是一种RFC的高级应用，SAP在RFC的基础上提供了一整套封装的功能，来实现用IDOC传输和处理数据。

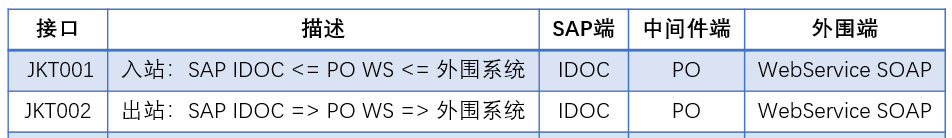

计划实现下面的例子，IDOC入站，IDOC出站：



我们先开始第一个接口JKT001（入站，外围程序传数据给SAP）。

一、IDOC在SAP端的配置如下：

1、WE31 定义段

2、WE30 定义段的基本类型  BASIC TYPE

3、WE81 定义message类型

4、WE82  绑定上面的基本类型与消息类型

5、建一个自己的处理函数

6、BD51 设置一下这个函数

7、WE57 绑定基本类型、消息类型、函数名称

8、WE42 定义入站的处理逻辑（由自己的函数模块处理）

9、WE20 设置错误消息

二、IDOC在SAP端的调试：

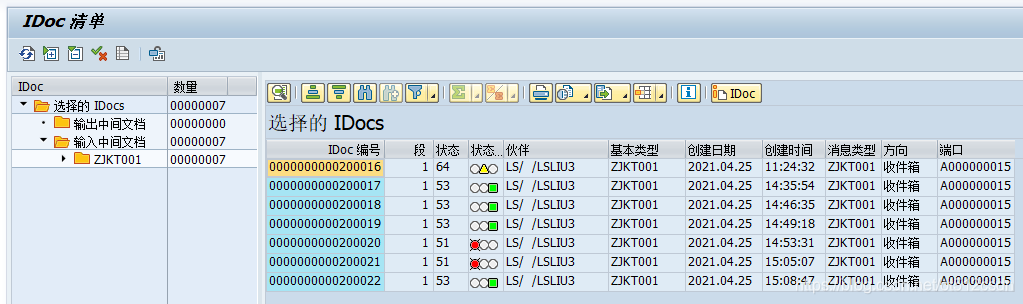

1、WE02中可以看到全部IDOC的消息记录

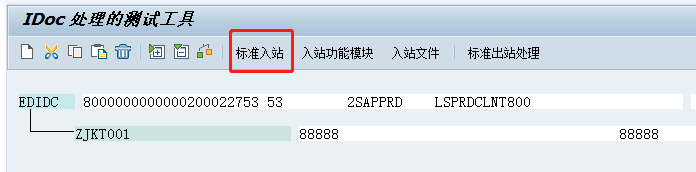

2、WE19中可以发起IDOC的数据包测试，输入这个ID，执行，改里面的报文数据，点“标准入站”测试。

三、IDOC入站方式中自己的函数：

在IDOC的配置中，在ABAP层，需要有一个自己的函数，处理接到的报文消息，我们看看这个自己函数的处理逻辑：

1、函数输入1：IDOC_CONTRL内表，该表存放IDOC相关的控制信息（DOCNUM）

2、函数输入2： IDOC_DATA内表，存放IDOC的数据（DOCNUM）

3、自己程序用上面的数据，保存到自己的表中

4、函数输出： IDOC_STATUS内表，存放这个函数调用完成后的状态和消息

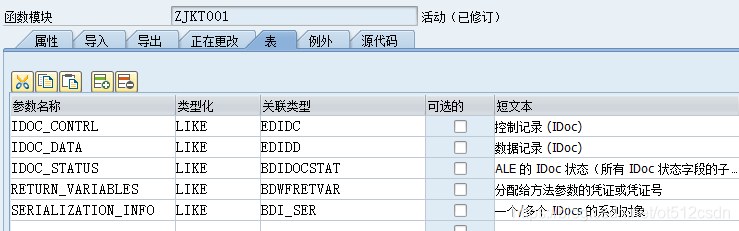

这个函数入口参数的格式是SAP规定好了的，我们只要遵从这些数据格式就可以直接使用，我们仔细看看这个函数的入口和出口参数：

*"*"本地接口：

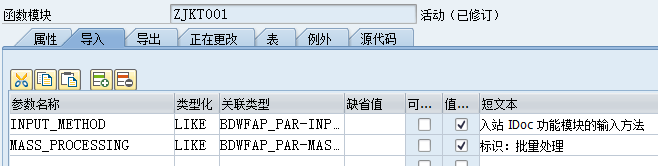

*"  IMPORTING
*"     VALUE(INPUT_METHOD) LIKE  BDWFAP_PAR-INPUTMETHD
*"     VALUE(MASS_PROCESSING) LIKE  BDWFAP_PAR-MASS_PROC

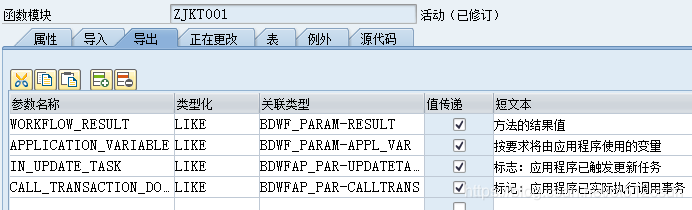

*"  EXPORTING
*"     VALUE(WORKFLOW_RESULT) LIKE  BDWF_PARAM-RESULT
*"     VALUE(APPLICATION_VARIABLE) LIKE  BDWF_PARAM-APPL_VAR
*"     VALUE(IN_UPDATE_TASK) LIKE  BDWFAP_PAR-UPDATETASK
*"     VALUE(CALL_TRANSACTION_DONE) LIKE  BDWFAP_PAR-CALLTRANS
*"  TABLES
*"      IDOC_CONTRL STRUCTURE  EDIDC
*"      IDOC_DATA STRUCTURE  EDIDD
*"      IDOC_STATUS STRUCTURE  BDIDOCSTAT
*"      RETURN_VARIABLES STRUCTURE  BDWFRETVAR
*"      SERIALIZATION_INFO STRUCTURE  BDI_SER
*"  EXCEPTIONS
*"      WRONG_FUNCTION_CALLED

为了便于理解，我把何喜同学的标准函数改了一个最简化版的IDOC入站函数，把传入系统的数据（物料和物料描述2个字段，放到自己的表里）：

TABLES ZJKT001T.
DATA GS_ZJKT001T LIKE ZJKT001T.


LOOP AT IDOC_DATA.

GS_ZJKT001T = IDOC_DATA-SDATA.
INSERT ZJKT001T FROM GS_ZJKT001T.

 IF SY-SUBRC EQ 0.
      COMMIT WORK AND WAIT .
      IDOC_STATUS-DOCNUM = IDOC_DATA-DOCNUM.
      IDOC_STATUS-STATUS = '53'.
      IDOC_STATUS-MSGTY = 'S'.
      IDOC_STATUS-MSGV1 = '保存数据成功'.
    ELSE.
      ROLLBACK WORK .
      IDOC_STATUS-DOCNUM = IDOC_DATA-DOCNUM.
      IDOC_STATUS-STATUS = '51'.
      IDOC_STATUS-MSGTY = 'E'.
      IDOC_STATUS-MSGV1 = '保存数据错误'.
    ENDIF.

  APPEND IDOC_STATUS TO IDOC_STATUS.

ENDLOOP.

OK，用WE19发一条测试数据，哦，保存到了自己的透明表里。

以上 S4端的IDOC配置完毕。

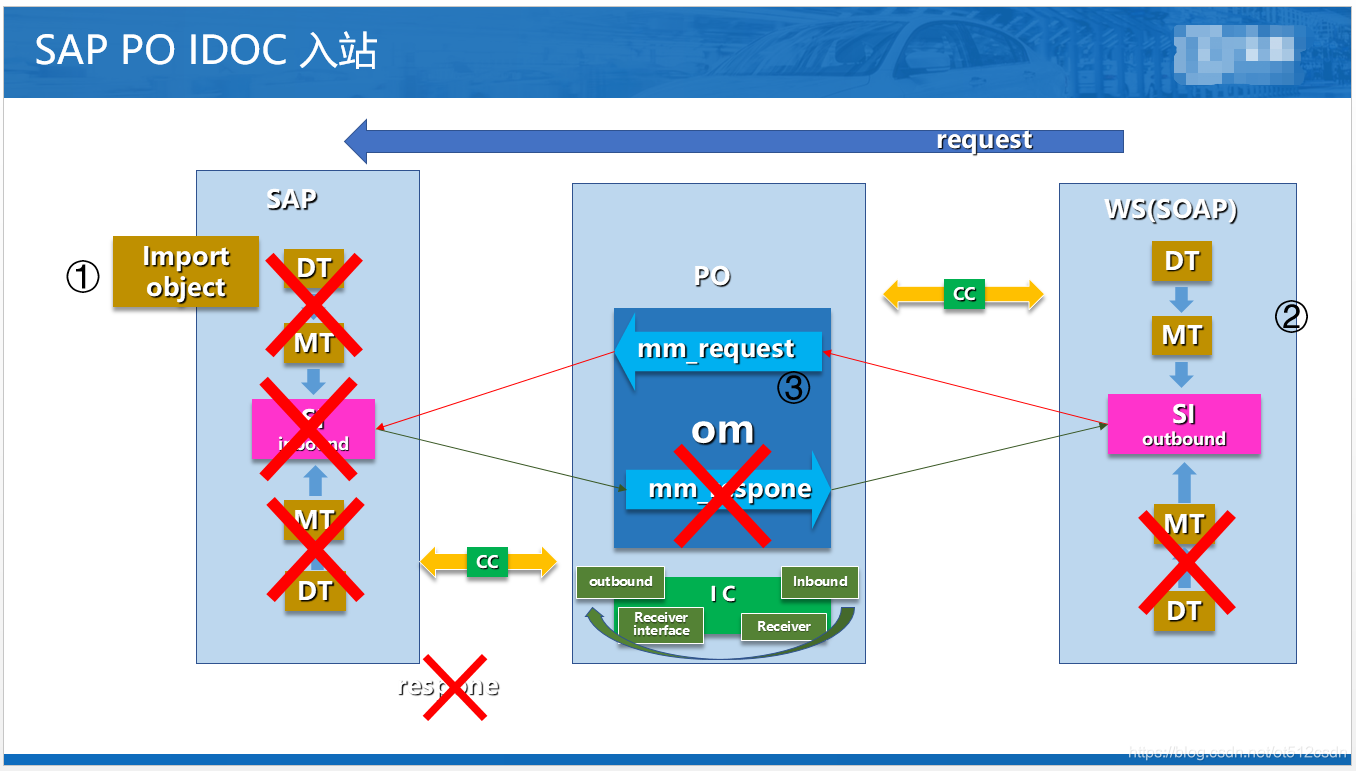

下面我们开始PO上的配置，这是我们的概念图，IDOC是单向的，异步模式，所以我们在常规的同步双向配置中，可以省略好多配置。

有了基本概念，实际配置其实比较简单，我是参考的网上文章：PI-AAE-IDOC(SOAP2IDOC)EC.pdf ：

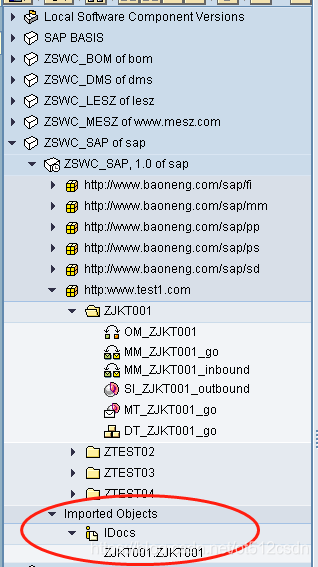

第一步，把S4里的IDOC函数导入进来(这是S4方的数据)

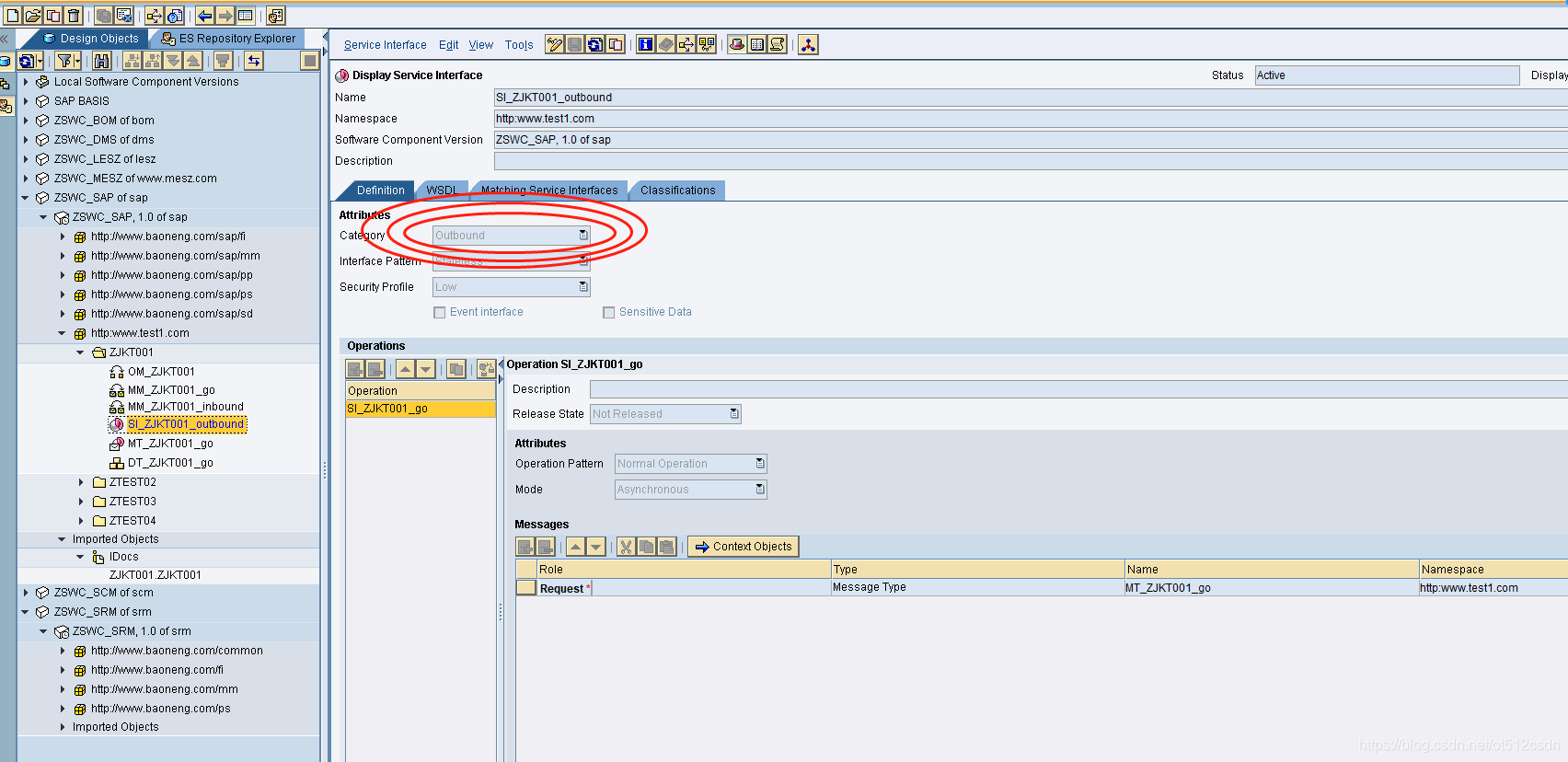

第二步，建DT、MT、SI(这是外围系统方的数据定义)：

注意这个outbound概念，我理解了一年时间，终于画出了上面的概念图，至此PO无惑。

第三步，建一个MM、一个OM：

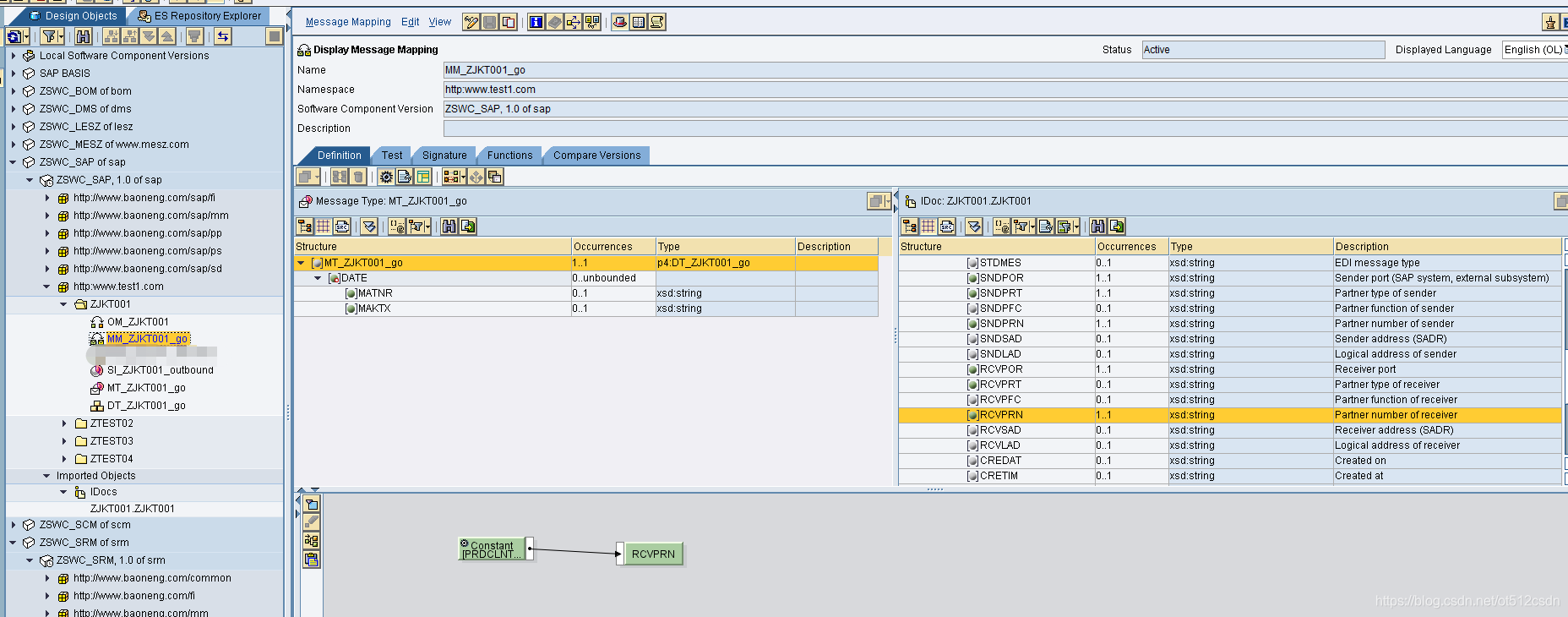

MM这里就是IDOC最麻烦的地方了，参考的网上文章：PI-AAE-IDOC(SOAP2IDOC)EC.pdf，十几个IDOC的控制字段全部要赋值。

OM单向的，这里也要注意，何喜同学配了一天没通也是在这里，注意右边的Target, 需要把从S4引用的IDOC对象，拖过来：

最后在IB里的配置：

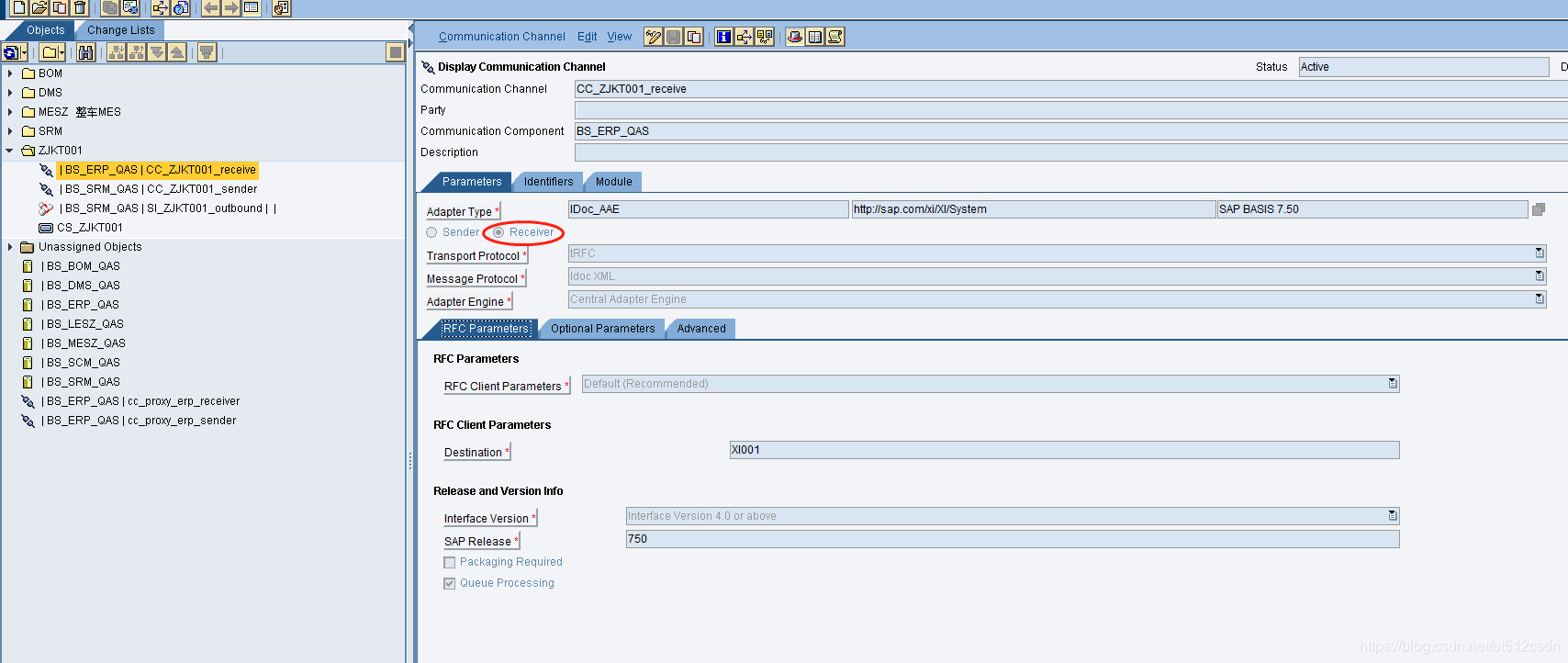

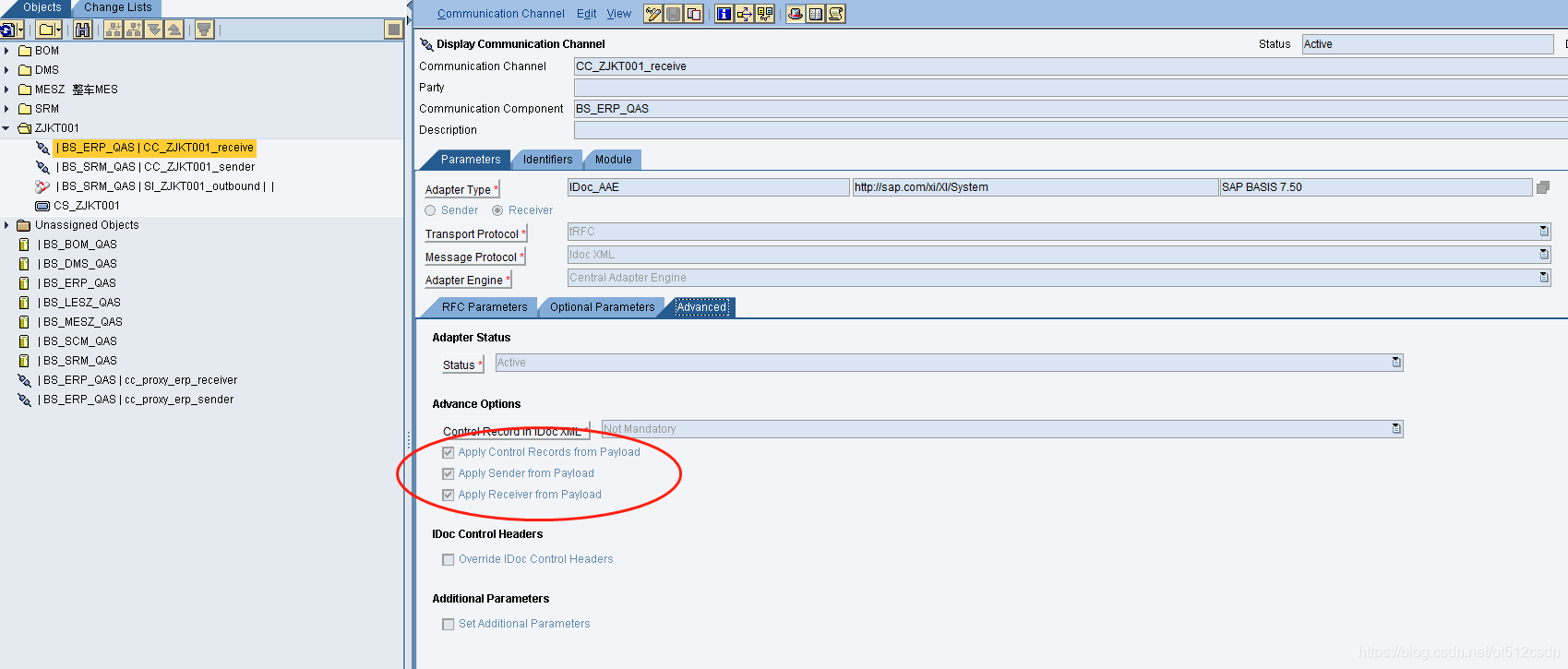

S4方的CC接收通道参数：

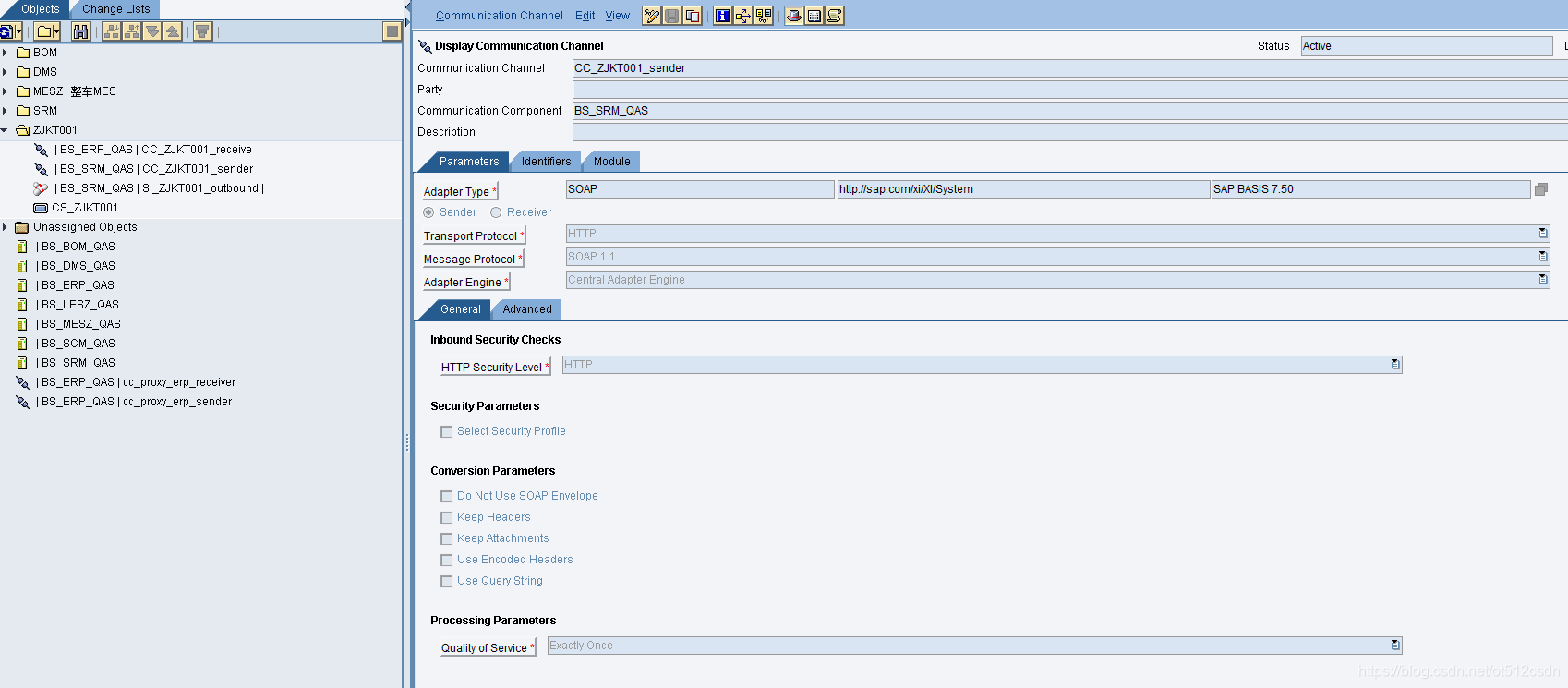

外围系统方的CC发送通道参数，最节约人天的WebSercice SOAP协议：

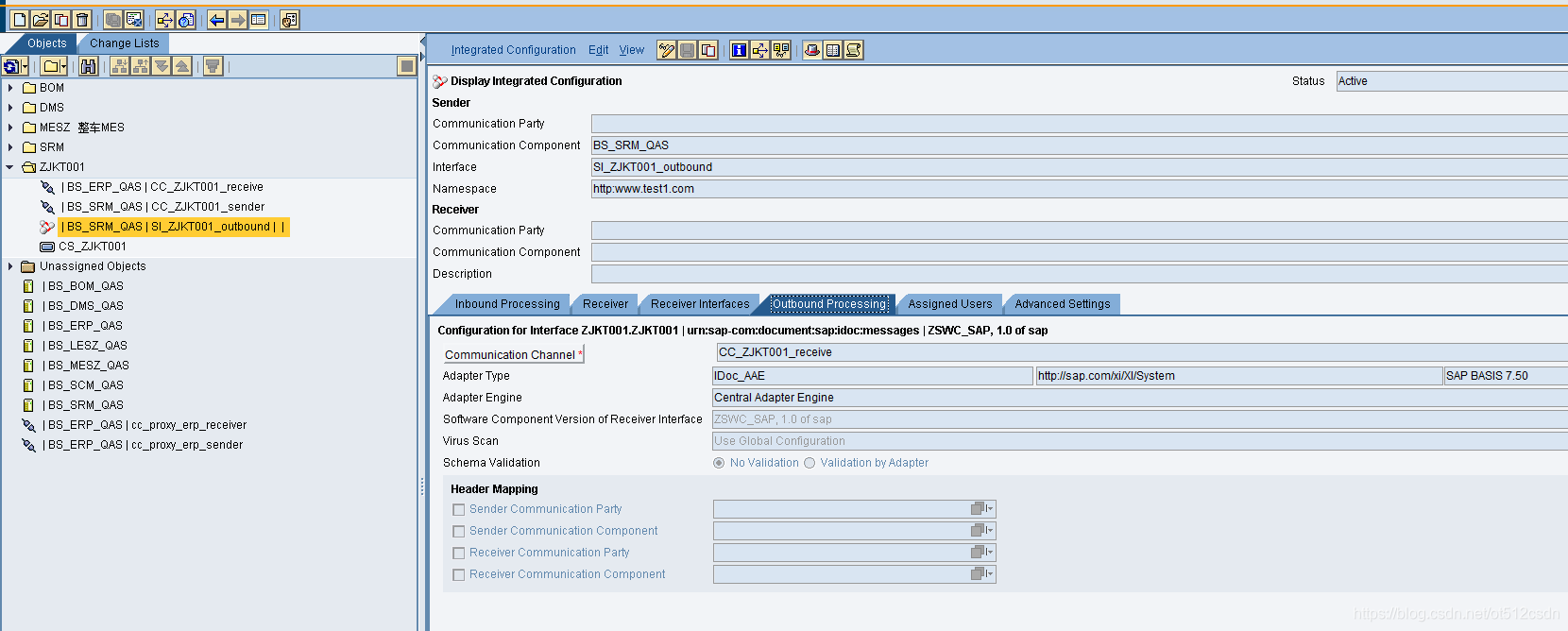

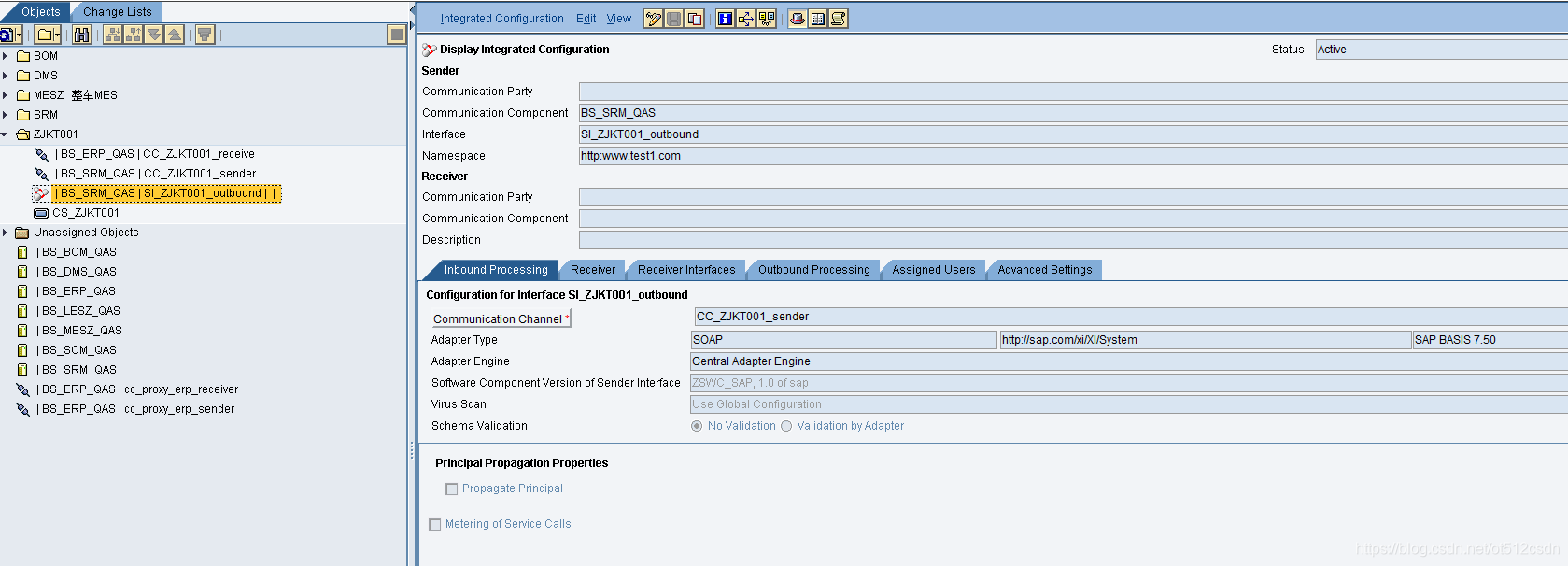

最后的IC配置：

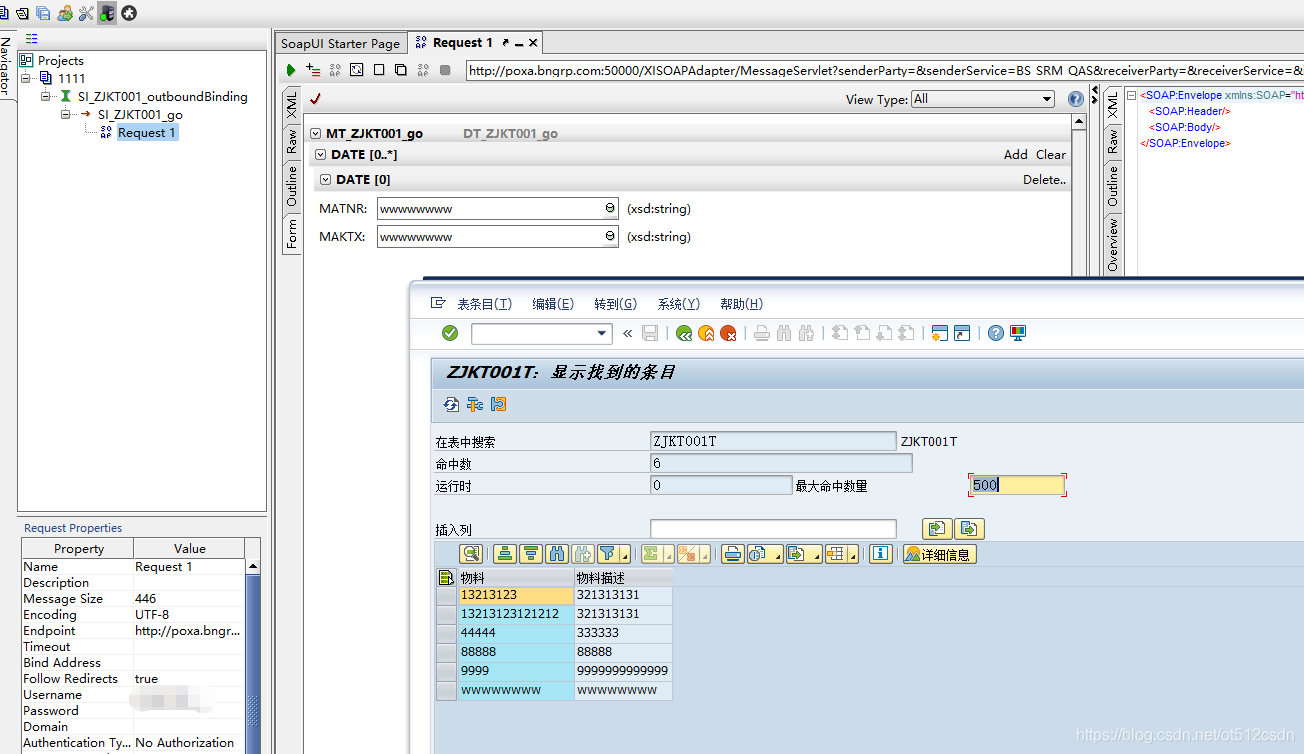

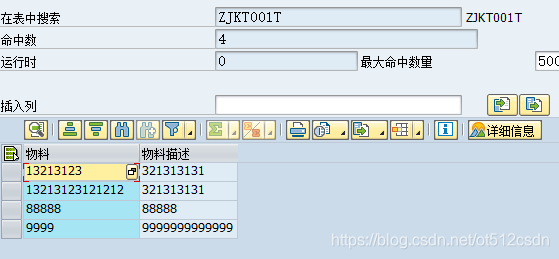

全部完成，我们测试一下数据，S４收到了数据，并存到了我们的自定义表中：
