前言


springmvc 有两个版本，一个是直接使用 springmvc，一个是通过 springboot 使用 springmvc。两者的启动流程是不一样的，主要是 Bean 的创建时机不同，直接使用 springpvc 时是通过 DispatcherServlet 带动 Spring 容器的启动，进而创建各种 Bean，而 springboot 的版本是先启动了 Spring 容器创建各种 Bean。

本文中记录的启动流程是 单独使用 springmvc 的版本。

springmvc 启动流程 - 大白话描述

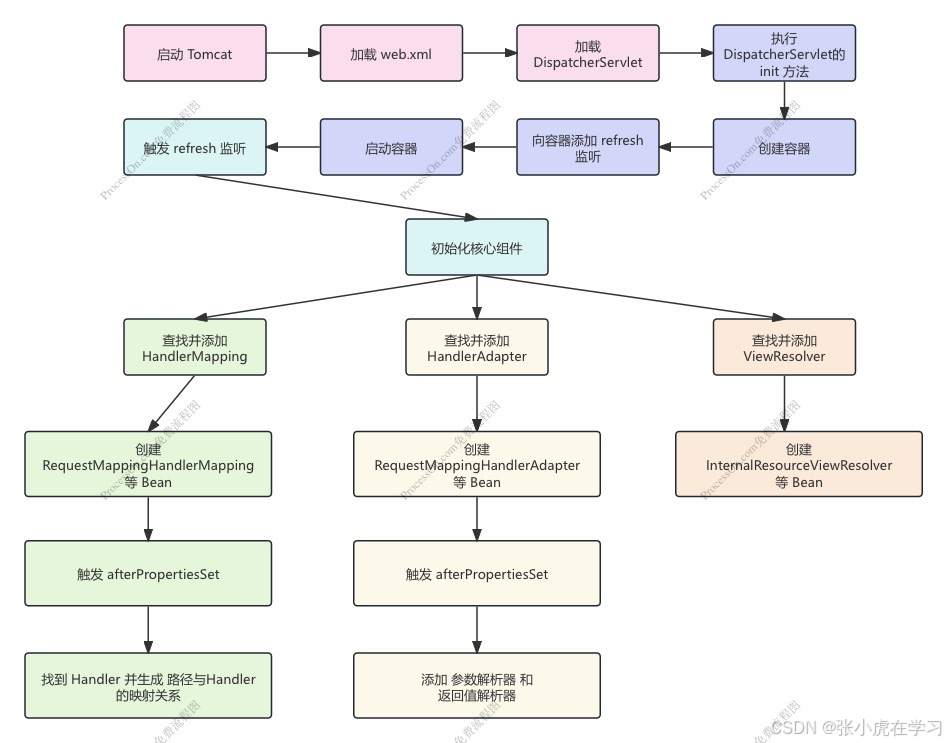

整理的 springmvc 启动流程图：

springmvc启动流程图

图中步骤详解：

  1. Tomcat 是入口，所以先 Tomcat 启动。
  2. Tomcat 启动后，会加载项目中的 web.xml 文件。
  3. 在 web.xml 文件中，定义了 springmvc 的核心类 DispatcherServlet，所以 DispatcherServlet 最终会被加载
  4. 因为 DispatcherServlet 属于 Servlet，所以 Tomcat 会回调 DispatcherServlet 的 init 方法
  5. 在 init 方法中，会创建 WebApplicationContext 对象，这个对象其实就是 Spring 容器。
  6. 向 WebApplicationContext 对象中添加 refresh 的监听，这个监听很重要，后面会用它初始化核心组件。
  7. 调用 WebApplicationContext 的 refresh 方法。refresh 方法是 Spring 容器的核心方法，既启动容器。
  8. Srping 容器启动完毕后，会触发 第六步 添加的 refresh 监听。
  9. 在 refresh 监听中，会初始化 springmvc 的核心组件
  10. 调用 initHandlerMappings 方法，查找并添加 HandlerMapping，spingmvc 默认会从 DispatcherServlet.properties 中加载多个 HandlerMapping 为 Bean，HandlerMapping 的作用是在 Spring 容器中找到 Handler，并保存 Handler 和 请求路径 的映射关系。Handler 是自己定义的处理请求的逻辑，Handler 有多种写法，不同的写法会由对应的 HandlerMapping 处理。常见的 @RequestMapping 声明的 Handler 就是由 RequestMappingHandlerMapping 处理。RequestMappingHandlerMapping 也是重点研究对象。
    因为 RequestMappingHandlerMapping 实现了 InitializingBean 接口，当 RequestMappingHandlerMapping 被创建为 Bean 后，会回调 InitializingBean 接口的 afterPropertiesSet 方法。在 afterPropertiesSet 方法内，RequestMappingHandlerMapping 会找到所有满足条件的 Handler 并保存 Handler 和 请求处理 的映射关系。
  11. 调用 initHandlerAdapters 方法，查找并添加 HandlerAdapter，spingmvc 默认会从 DispatcherServlet.properties 中加载多个 HandlerAdapter 为 Bean。因为 Handler 保存在 HandlerMapping 中，而每个 HandlerMapping 又是不同类型，HandlerAdapter 的作用就是在操作 Handler 时保证统一接口调用，这里使用了适配器模式。每种类型的 HandlerMapping 都会对应一个 HandlerAdapter。RequestMappingHandlerMapping 对应的就是 RequestMappingHandlerAdapter，RequestMappingHandlerAdapter 也是重点研究对象。
    因为 RequestMappingHandlerAdapter 实现了 InitializingBean 接口，当 RequestMappingHandlerAdapter 被创建为 Bean 后，会回调 InitializingBean 接口的 afterPropertiesSet 方法。在 afterPropertiesSet 方法内 RequestMappingHandlerAdapter 会加载各种 方法参数处理器（MethodArgumentResolver） 和 方法返回值处理器 （MethodReturnValueHandler）。
    @RequestMapping 声明的 Handler 有多种传参方式，如：@RequestParam、@RequestBody 等，每种传参方式都对应一个 方法参数处理器，
    @RequestMapping 声明的 Handler 有多种返回方式，如：@ResponseBody、ModelAndView 等，每种返回方式都对应一个 方法返回值处理器
  12. 调用 initViewResolvers 方法，查找并添加 ViewResolver，springmvc 默认会从 DispatcherServlet.properties 中加载。常见的 InternalResourceViewResolver 就是 JSP 文件对应的视图解析器

springmvc 启动流程 - 关键源码


看完前面的启动流程，就基本掌握了核心原理，下面对关键源码进行列举。

1. 对应流程图中紫色部分


public abstract class HttpServletBean {
	// Tomcat 回调 这个方法
	public final void init() throws ServletException {
			initServletBean();
		}
}
public abstract class FrameworkServlet {
	// 给 DispatcherServlet 添加 spring 容器
	protected final void initServletBean() throws ServletException {
		this.webApplicationContext = initWebApplicationContext();
	}

	protected WebApplicationContext initWebApplicationContext() {
		if (wac == null) {
		 	// 创建 spring 容器
			wac = createWebApplicationContext(rootContext);
		}
		return wac;
	}
	protected WebApplicationContext createWebApplicationContext(@Nullable WebApplicationContext parent) {
		// 创建 spring 容器
		return createWebApplicationContext((ApplicationContext) parent);
	}
	protected WebApplicationContext createWebApplicationContext(@Nullable ApplicationContext parent) {
		// 创建 spring 容器
		configureAndRefreshWebApplicationContext(wac);
		return wac;
	}
	protected void configureAndRefreshWebApplicationContext(ConfigurableWebApplicationContext wac) {
		// 给 spring 容器 添加 refresh 监听
		wac.addApplicationListener(new SourceFilteringListener(wac, new ContextRefreshListener()));
		// 启动 spring 容器
		wac.refresh();
	}
}

2. 对应流程图中浅蓝色部分


public class DispatcherServlet {
	// spring 容器启动完成后，回调 refresh 监听
	protected void onRefresh(ApplicationContext context) {
		initStrategies(context);
	}
	// 加载核心组件
	protected void initStrategies(ApplicationContext context) {
		// 查找 HandlerMapping
		initHandlerMappings(context);
		// 查找 HandlerAdapter
		initHandlerAdapters(context);
		// 查找 ViewResolver
		initViewResolvers(context);
	}
}

3. 对应流程图绿色部分


DispatcherServlet.properties

org.springframework.web.servlet.HandlerMapping=org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping,\
	org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping,\
	org.springframework.web.servlet.function.support.RouterFunctionMapping


public class DispatcherServlet {
	private void initHandlerMappings(ApplicationContext context) {
		if (this.handlerMappings == null) {
			// 从 DispatcherServlet.properties 中查找 HandlerMapping
			this.handlerMappings = getDefaultStrategies(context, HandlerMapping.class);
		}
	}
	protected <T> List<T> getDefaultStrategies(ApplicationContext context, Class<T> strategyInterface) {
		// 从 DispatcherServlet.properties 中查找 HandlerMapping
		ClassPathResource resource = new ClassPathResource(DEFAULT_STRATEGIES_PATH, DispatcherServlet.class);
		// 将找到的 HandlerMapping 创建为 Bean
		Object strategy = createDefaultStrategy(context, clazz);
}

public class RequestMappingHandlerMapping {
	// 创建 RequestMappingHandlerMapping 为 Bean 后的回调
	public void afterPropertiesSet() {
		// 查找使用了 @RequestMapping 注解的 Bean，并注册为 Handler
		super.afterPropertiesSet();
	}
	// afterPropertiesSet 最终会调到这里，查找使用了 @RequestMapping 注解的 Bean，并注册为 Handler
	private RequestMappingInfo createRequestMappingInfo(AnnotatedElement element) {
		List<AnnotationDescriptor> requestMappings = descriptors.stream()
				.filter(desc -> desc.annotation instanceof RequestMapping).toList();
		requestMappingInfo = createRequestMappingInfo((RequestMapping) requestMappings.get(0).annotation, customCondition);
	}
}

4. 对应流程图中浅黄色部分


org.springframework.web.servlet.HandlerAdapter=org.springframework.web.servlet.mvc.HttpRequestHandlerAdapter,\
	org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter,\
	org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter,\
	org.springframework.web.servlet.function.support.HandlerFunctionAdapter


public class DispatcherServlet {
	private void initHandlerAdapters(ApplicationContext context) {
		if (this.handlerAdapters == null) {
			// 从 DispatcherServlet.properties 中查找 HandlerAdapter
			this.handlerAdapters = getDefaultStrategies(context, HandlerAdapter.class);
		}
	}
	protected <T> List<T> getDefaultStrategies(ApplicationContext context, Class<T> strategyInterface) {
		// 从 DispatcherServlet.properties 中查找 HandlerAdapter
		ClassPathResource resource = new ClassPathResource(DEFAULT_STRATEGIES_PATH, DispatcherServlet.class);
		// 将找到的 HandlerAdapter 创建为 Bean
		Object strategy = createDefaultStrategy(context, clazz);
}

public class RequestMappingHandlerAdapter {
	// 创建 RequestMappingHandlerAdapter 为 Bean 后的回调
	public void afterPropertiesSet() {
	 	// 查找 方法参数解析器
		if (this.argumentResolvers == null) {
			List<HandlerMethodArgumentResolver> resolvers = getDefaultArgumentResolvers();
			this.argumentResolvers = new HandlerMethodArgumentResolverComposite().addResolvers(resolvers);
		}
		// 查找 方法返回解析器
		if (this.returnValueHandlers == null) {
			List<HandlerMethodReturnValueHandler> handlers = getDefaultReturnValueHandlers();
			this.returnValueHandlers = new HandlerMethodReturnValueHandlerComposite().addHandlers(handlers);
		}
	}
	// 默认的参数解析器
	private List<HandlerMethodArgumentResolver> getDefaultArgumentResolvers() {
		List<HandlerMethodArgumentResolver> resolvers = new ArrayList<>(30);
		resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), false));
		resolvers.add(new RequestParamMapMethodArgumentResolver());
		resolvers.add(new PathVariableMethodArgumentResolver());
		resolvers.add(new PathVariableMapMethodArgumentResolver());
		resolvers.add(new MatrixVariableMethodArgumentResolver());
		resolvers.add(new MatrixVariableMapMethodArgumentResolver());
		resolvers.add(new ServletModelAttributeMethodProcessor(false));
		resolvers.add(new RequestResponseBodyMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RequestPartMethodArgumentResolver(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RequestHeaderMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new RequestHeaderMapMethodArgumentResolver());
		resolvers.add(new ServletCookieValueMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new ExpressionValueMethodArgumentResolver(getBeanFactory()));
		resolvers.add(new SessionAttributeMethodArgumentResolver());
		resolvers.add(new RequestAttributeMethodArgumentResolver());
		resolvers.add(new ServletRequestMethodArgumentResolver());
		resolvers.add(new ServletResponseMethodArgumentResolver());
		resolvers.add(new HttpEntityMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
		resolvers.add(new RedirectAttributesMethodArgumentResolver());
		resolvers.add(new ModelMethodProcessor());
		resolvers.add(new MapMethodProcessor());
		resolvers.add(new ErrorsMethodArgumentResolver());
		resolvers.add(new SessionStatusMethodArgumentResolver());
		resolvers.add(new UriComponentsBuilderMethodArgumentResolver());
		if (KotlinDetector.isKotlinPresent()) {
			resolvers.add(new ContinuationHandlerMethodArgumentResolver());
		}
		if (getCustomArgumentResolvers() != null) {
			resolvers.addAll(getCustomArgumentResolvers());
		}
		resolvers.add(new PrincipalMethodArgumentResolver());
		resolvers.add(new RequestParamMethodArgumentResolver(getBeanFactory(), true));
		resolvers.add(new ServletModelAttributeMethodProcessor(true));

		return resolvers;
	}

	// 默认的方法返回解析器
	private List<HandlerMethodReturnValueHandler> getDefaultReturnValueHandlers() {
		List<HandlerMethodReturnValueHandler> handlers = new ArrayList<>(20);
		handlers.add(new ModelAndViewMethodReturnValueHandler());
		handlers.add(new ModelMethodProcessor());
		handlers.add(new ViewMethodReturnValueHandler());
		handlers.add(new ResponseBodyEmitterReturnValueHandler(getMessageConverters(),
				this.reactiveAdapterRegistry, this.taskExecutor, this.contentNegotiationManager,
				initViewResolvers(), initLocaleResolver()));
		handlers.add(new StreamingResponseBodyReturnValueHandler());
		handlers.add(new HttpEntityMethodProcessor(getMessageConverters(),
				this.contentNegotiationManager, this.requestResponseBodyAdvice, this.errorResponseInterceptors));
		handlers.add(new HttpHeadersReturnValueHandler());
		handlers.add(new CallableMethodReturnValueHandler());
		handlers.add(new DeferredResultMethodReturnValueHandler());
		handlers.add(new AsyncTaskMethodReturnValueHandler(this.beanFactory));
		handlers.add(new ServletModelAttributeMethodProcessor(false));
		handlers.add(new RequestResponseBodyMethodProcessor(getMessageConverters(),
				this.contentNegotiationManager, this.requestResponseBodyAdvice, this.errorResponseInterceptors));
		handlers.add(new ViewNameMethodReturnValueHandler());
		handlers.add(new MapMethodProcessor());
		if (getCustomReturnValueHandlers() != null) {
			handlers.addAll(getCustomReturnValueHandlers());
		}
		if (!CollectionUtils.isEmpty(getModelAndViewResolvers())) {
			handlers.add(new ModelAndViewResolverMethodReturnValueHandler(getModelAndViewResolvers()));
		}
		else {
			handlers.add(new ServletModelAttributeMethodProcessor(true));
		}
		return handlers;
	}
}

5. 对应流程图中的橙黄色部分


org.springframework.web.servlet.ViewResolver=org.springframework.web.servlet.view.InternalResourceViewResolver


public class DispatcherServlet {
	private void initViewResolvers(ApplicationContext context) {
		if (this.viewResolvers == null) {
			// 从 DispatcherServlet.properties 中查找 ViewResolver
			this.viewResolvers = getDefaultStrategies(context, ViewResolver.class);
		}
	}
	protected <T> List<T> getDefaultStrategies(ApplicationContext context, Class<T> strategyInterface) {
		// 从 DispatcherServlet.properties 中查找 ViewResolver
		ClassPathResource resource = new ClassPathResource(DEFAULT_STRATEGIES_PATH, DispatcherServlet.class);
		// 将找到的 ViewResolver 创建为 Bean
		Object strategy = createDefaultStrategy(context, clazz);
	}

}
