DHCP超详细操作步骤

目录

一.DHCP概念

1.使用DHCP的好处

2.DHCP的分配方式

3.DHCP的租约过程

(1)客户机请求IP地址

(2)服务器响应

(3)客户机选择IP地址

(4)服务器确定租约

(5)重新登录

二.使用DHCP动态配置主机地址

1.DHCP服务的优点

2.可分配的地址信息主要包括

3.配置DHCP服务器

1.在xshall中

2.在centos虚拟机中

3.在windows虚拟机中

4.在centos虚拟机中

5.在windows虚拟机中

6.在ensp模拟器中

7.在centos虚拟机中

---

一.DHCP概念

DHCP——动态主机配置协议

1.使用DHCP的好处

• 减少管理员的工作量

• 避免输入错误的可能

• 避免IP地址冲突

• 当更改IP地址段时，不需要重新配置每个用户的IP地址

• 提高了IP地址的利用率

• 方便客户端的配置

2.DHCP的分配方式

• 自动分配：分配到一个IP地址后永久使用

• 手动分配：由DHCP服务器管理员专门指定IP地址

• 动态分配：使用完后释放该IP，供其他客户机使用

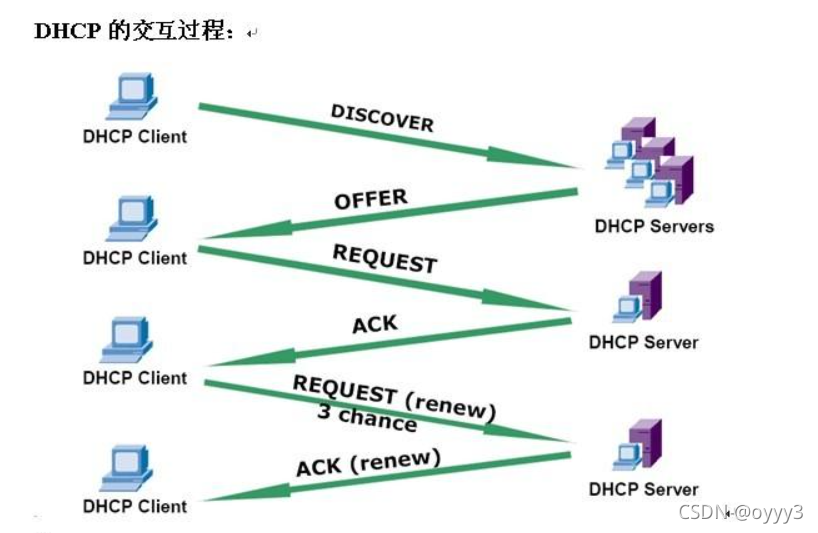

3.DHCP的租约过程

(1)客户机请求IP地址

• 当一个DHCP客户机启动时，客户机还没有IP地址，所以客户机要通过DHCP获取一个合法的地址

• 此时DHCP客户机要以广播方式发送DHCP Discover 发现信息来寻找DHCP服务器

(2)服务器响应

• DHCP服务器接收到来自客户机请求IP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机

• 如果有，DHCP服务器将此IP地址做上标记，加入到DHCP offer的消息中，然后广播一则DHCP offer消息

(3)客户机选择IP地址

• DHCP客户机从接收到的第一个DHCP offer消息中提取IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能再分配给另一个DHCP客户机

(4)服务器确定租约

• DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息

• 当客户机收到DHCP ACK消息时，配置IP地址，完成TCP/IP的初始化

(5)重新登录

• DHCP客户机每次重新登录网络时，不需要再发送DHCP Discover信息，而是直接发送包含前一次所分配的IP地址的DHCP Request请求信息

二.使用DHCP动态配置主机地址

1.DHCP服务的优点

• 为大量客户机自动分配地址，提供集中管理

• 减轻管理和维护成本，提高网络配置效率

2.可分配的地址信息主要包括

• 网卡的IP地址，子网掩码

• 对应的网络地址，广播地址

• 默认网关地址

• DNS服务器地址

3.配置DHCP服务器

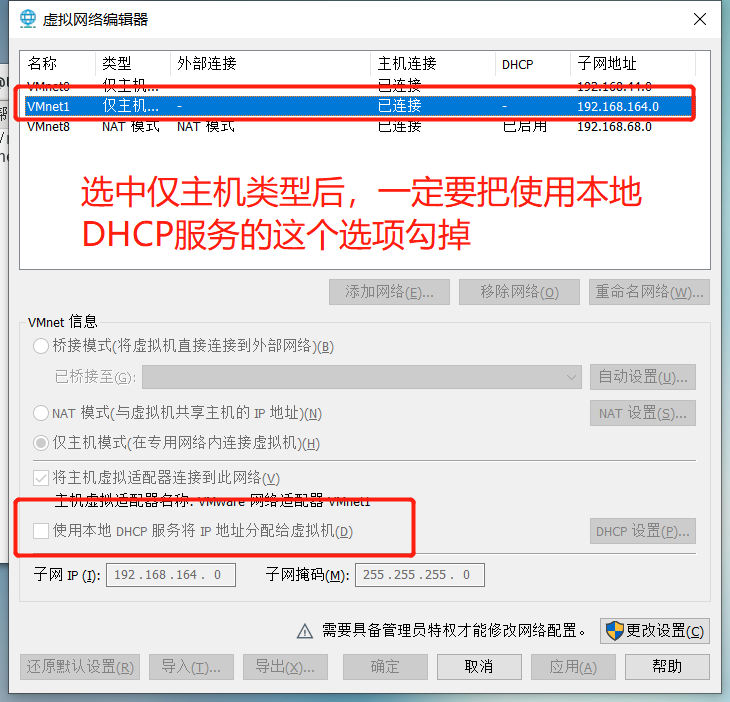

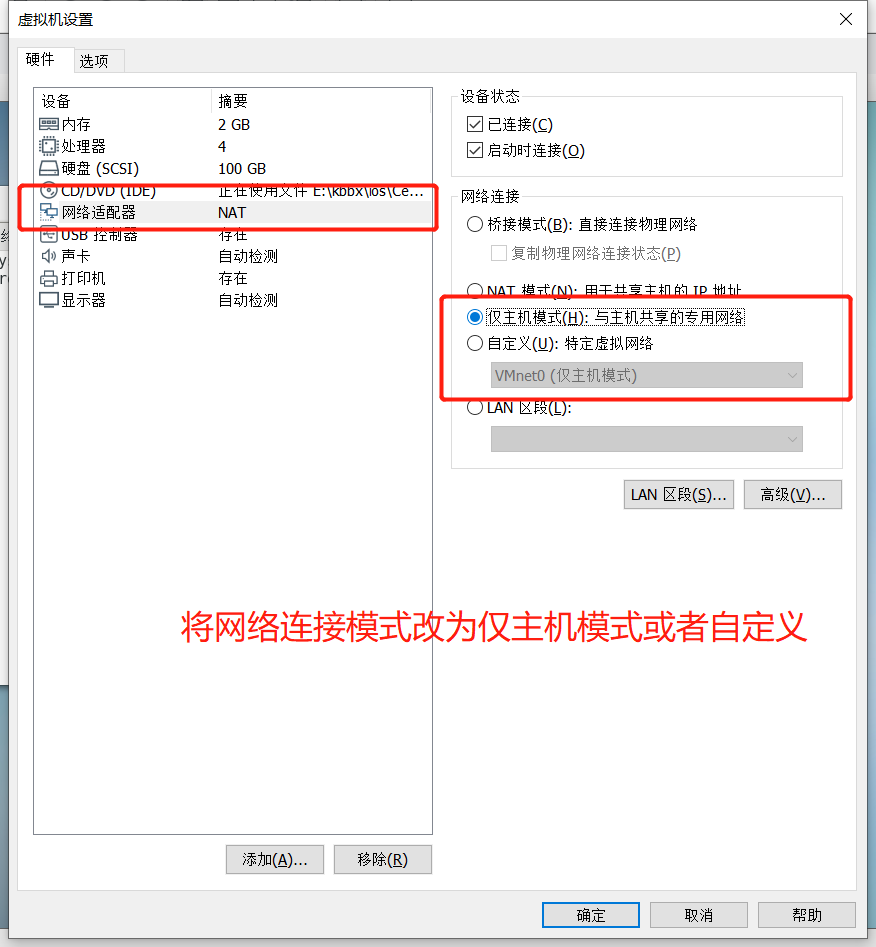

1.在xshall中

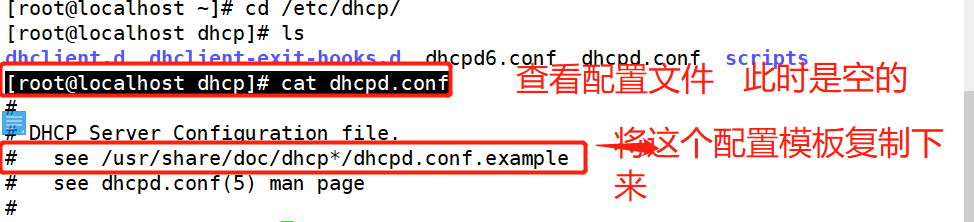

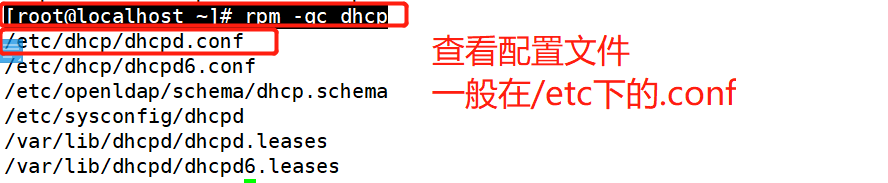

2.在centos虚拟机中

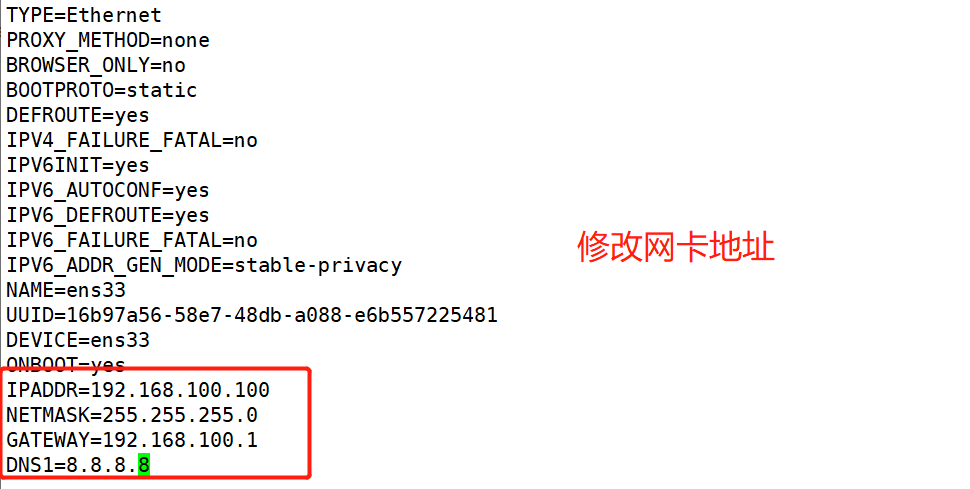

[root@localhost dhcp]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

[root@localhost dhcp]# systemctl restart dhcpd  //修改完配置文件之后一定要重启一下服务

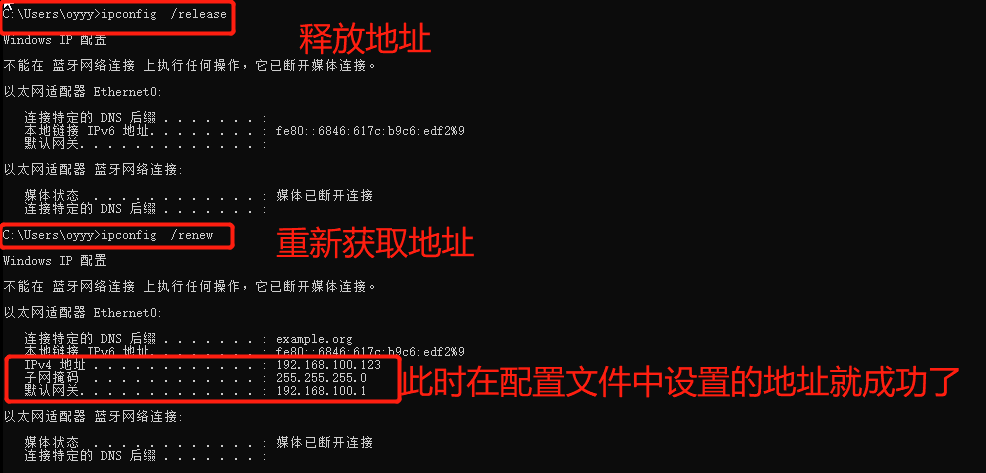

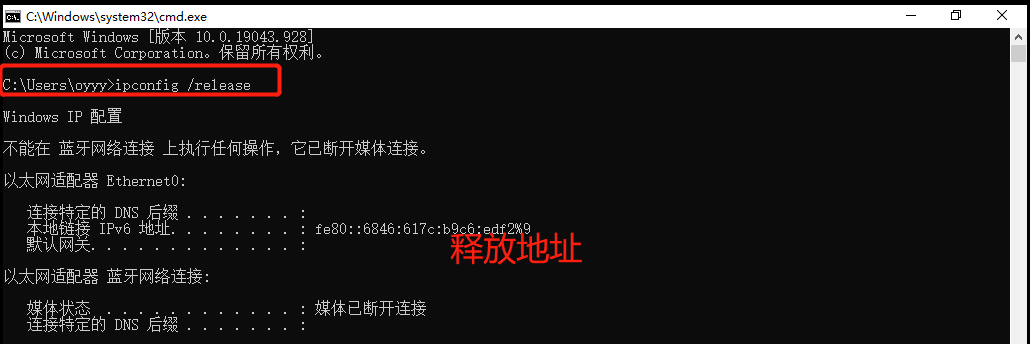

3.在windows虚拟机中

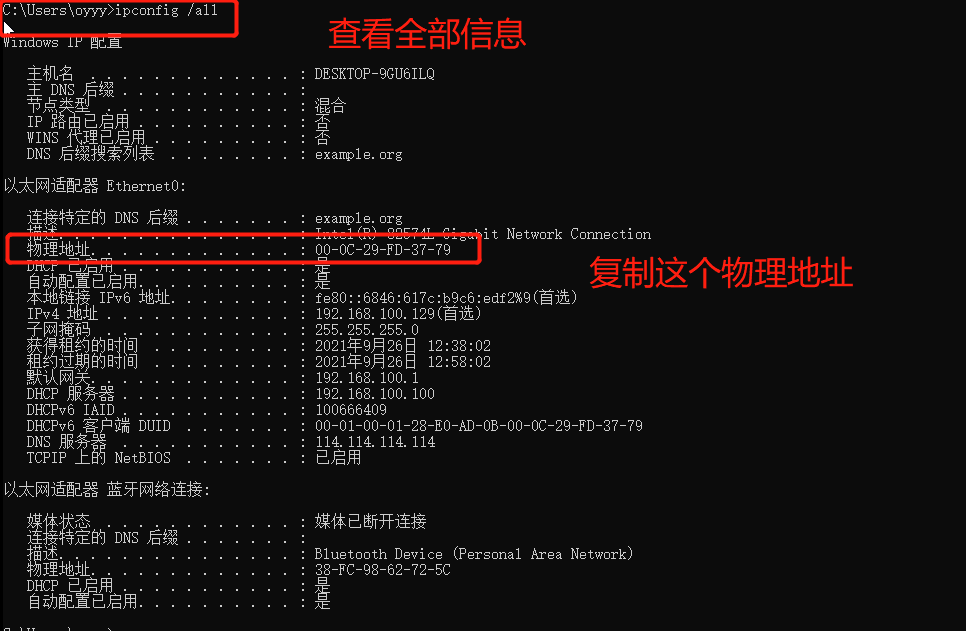

 win+R键 输入cmd

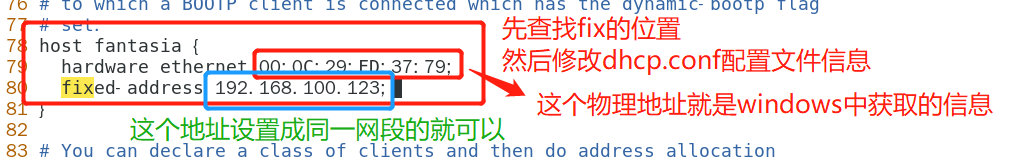

4.在centos虚拟机中

 [root@localhost dhcp]# systemctl restart dhcpd

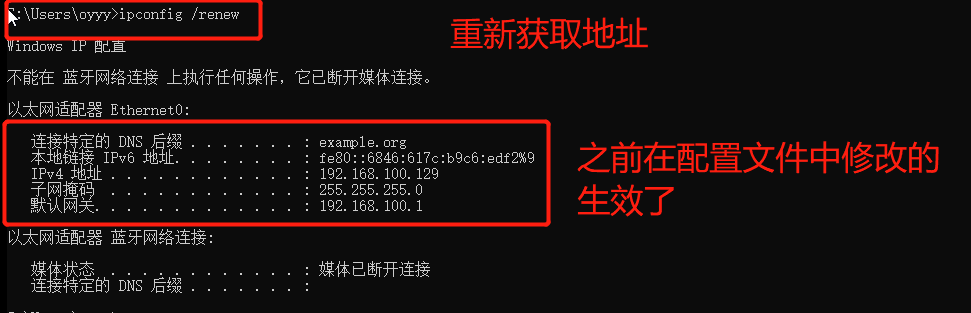

5.在windows虚拟机中

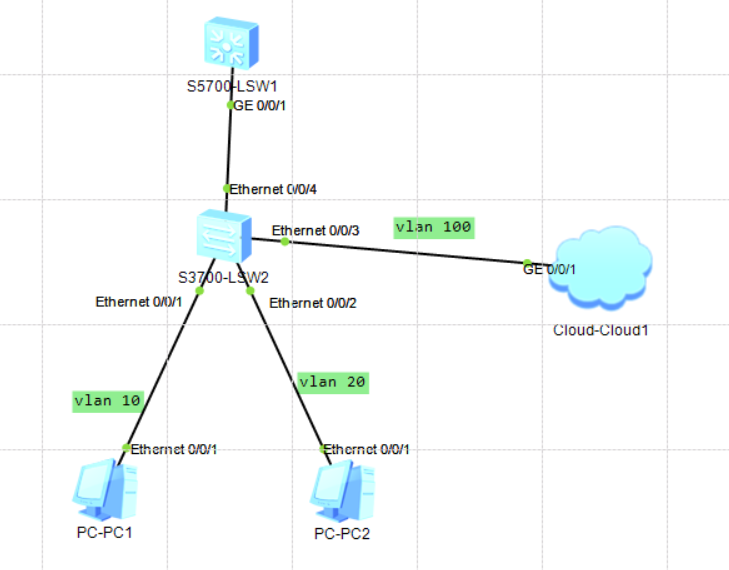

6.在ensp模拟器中

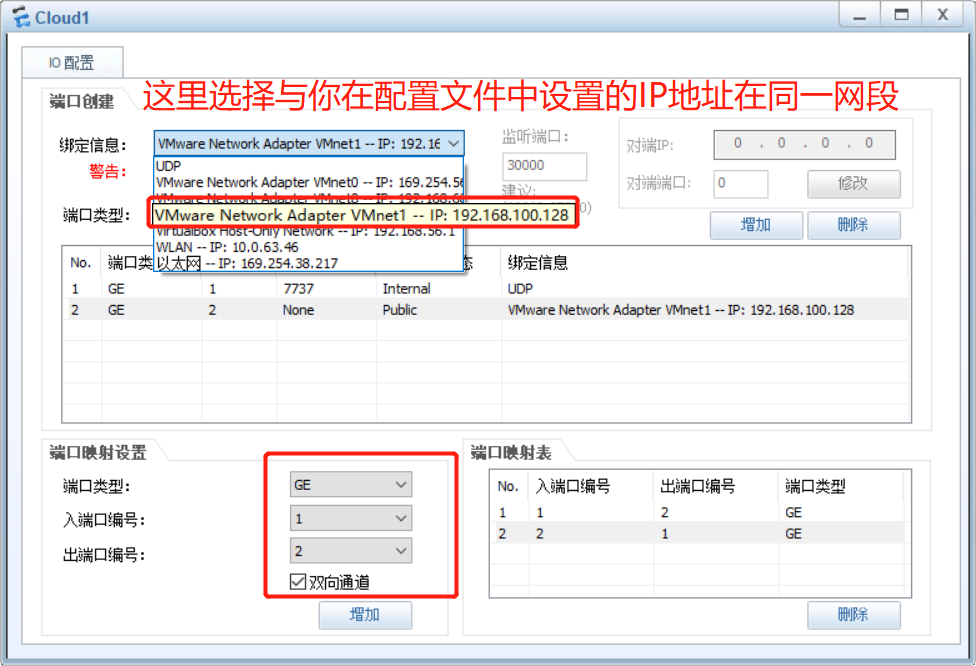

右击选择设置



二层交换机
<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/2]int e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 100
[Huawei-Ethernet0/0/3]int e0/0/4
[Huawei-Ethernet0/0/4]port link-type trunk
[Huawei-Ethernet0/0/4]port trunk allow-pass vlan all

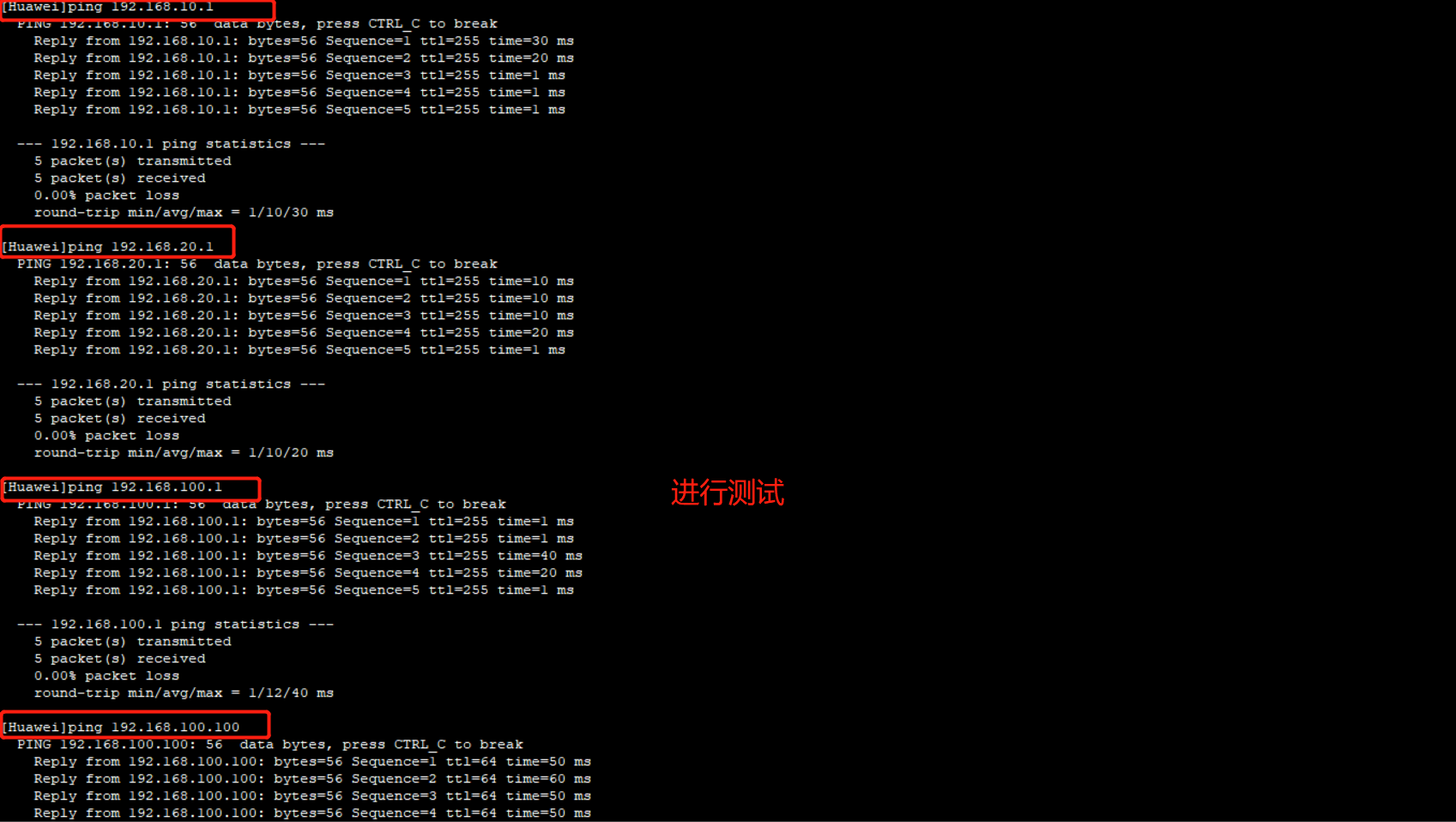

三层交换机
<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Huawei]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]int vlan 10
[Huawei-Vlanif10]ip address 192.168.10.1 24
[Huawei-Vlanif10]dhcp select relay
[Huawei-Vlanif10]dhcp relay server-ip 192.168.100.100
[Huawei-Vlanif10]int vlan 20
[Huawei-Vlanif20]ip address 192.168.20.1 24
[Huawei-Vlanif20]dhcp select relay
[Huawei-Vlanif20]dhcp relay server-ip 192.168.100.100
[Huawei-Vlanif20]int vlan 100
[Huawei-Vlanif100]ip address 192.168.100.1 24 //这里的IP地址要设成与你在配置文件中的网关地址一致
[Huawei-Vlanif100]dhcp select relay
[Huawei-Vlanif100]dhcp relay server-ip 192.168.100.100

7.在centos虚拟机中

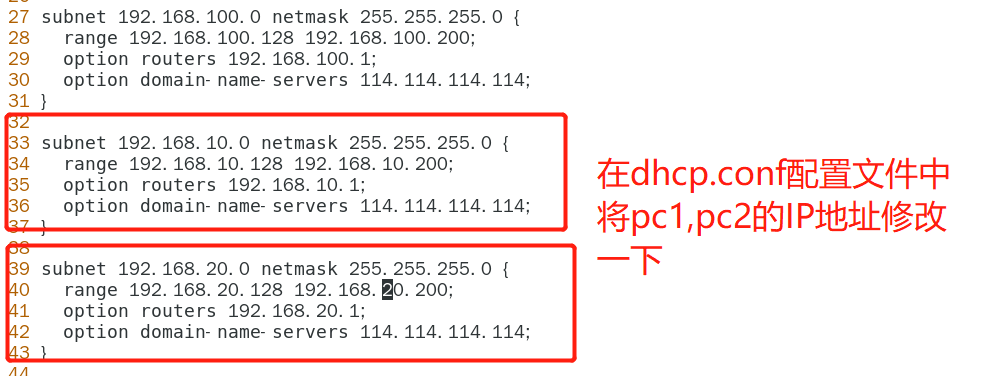

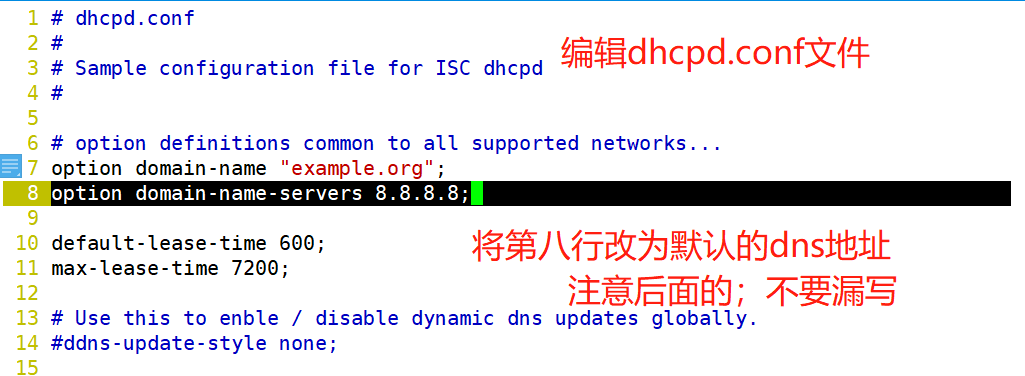

[root@localhost ~]# vim /etc/dhcp/dhcpd.conf

[root@localhost dhcp]# systemctl restart dhcpd

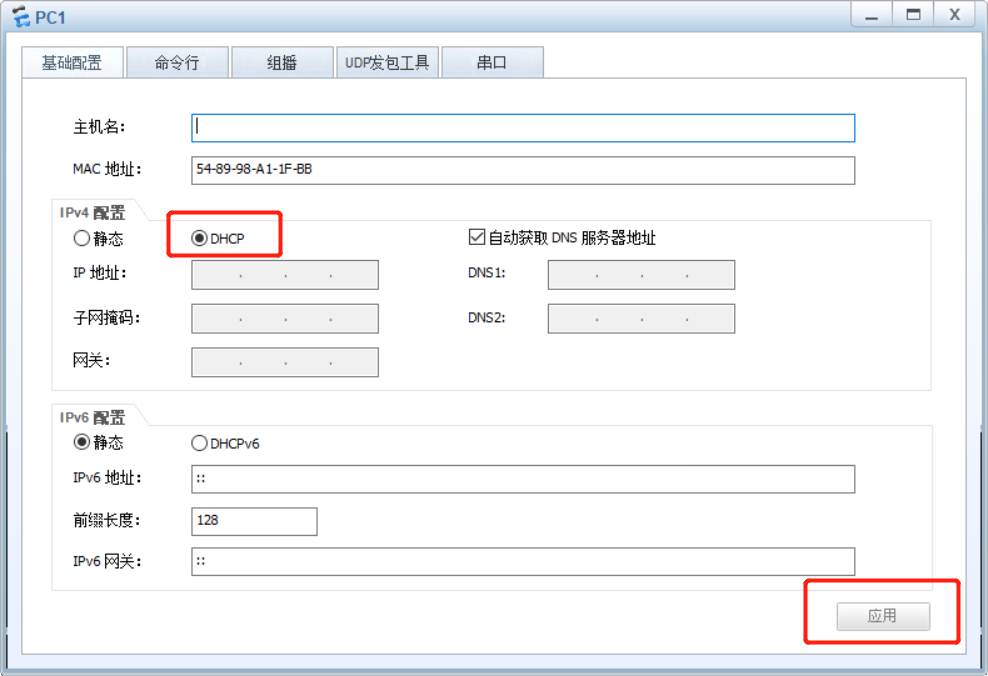

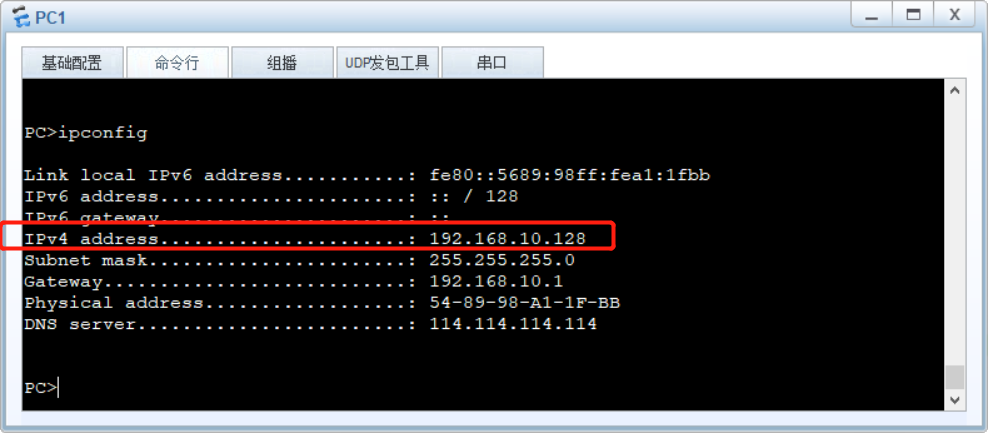

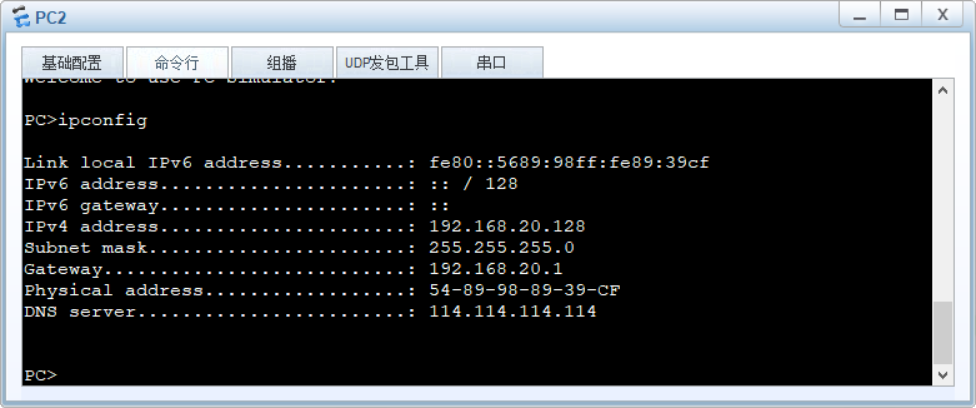

此时选择dhcp方式
