Altium Designer PCB的布线、铜箔出现网格状的像素点解决办法

最新推荐文章于 2024-10-18 12:27:51 发布

JavonPeng

最新推荐文章于 2024-10-18 12:27:51 发布

阅读量9.9k

点赞数 13

分类专栏：硬件开发

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/p1279030826/article/details/104710808

版权

硬件开发专栏收录该内容

10 篇文章

订阅专栏

本文提供了一种解决PCB显示异常的方法，包括取消网络显示等步骤，帮助用户恢复正常显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

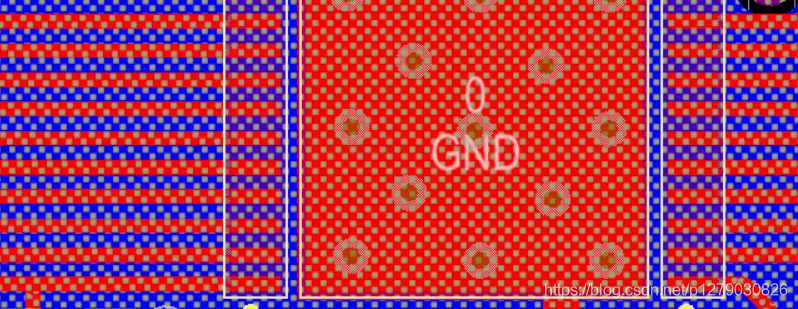

现象如图所示：

解决：

1、右下角点 pcb

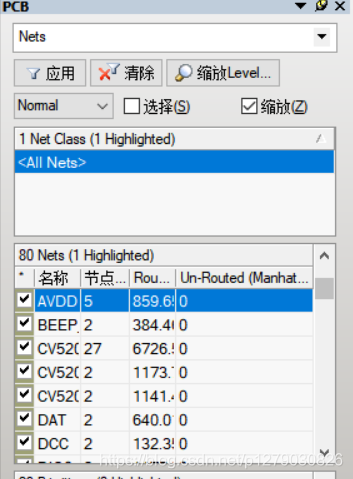

2、打开列表后，pcb 打勾，左侧会弹出一个pcb的小窗口。

3、把网络的√取消。

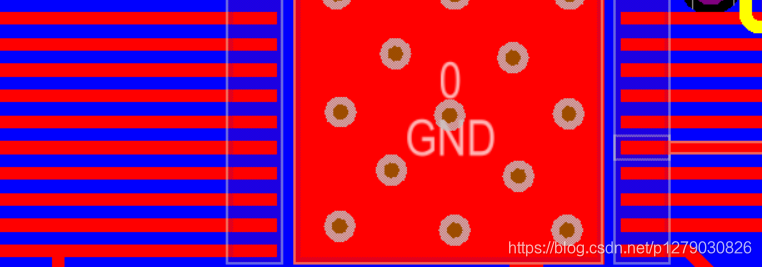

4、恢复正常显示
