MT7628学习笔记（21）——串口使用测试及编译进固件开机自启动

一、简介

• MT7628单网口模式下有3个串口，UART0默认为控制台使用，UART1和UART2用作和其他设备通信 。
• 多网口模式下只有两个串口，UART0默认为控制台使用，UART1用作和其他设备通信。

串口引脚对应关系表：

（详细引脚关系对应图参考：MT7628学习笔记（2）——MT7628/MT7688开发板引脚分布及GPIO介绍）

UART_RXD0	GPIO#13
UART_TXD0	GPIO#12
UART_RXD1	GPIO#46
UART_TXD1	GPIO#45
UART_RXD2	GPIO#21
UART_TXD2	GPIO#20



二、测试

使用stty工具测试：

安装软件：（安装后可执行文件在：/usr/bin/stty）

#opkg update
#opkg install coreutils-stty

串口参数设置，串口数据收发测试：

显示串口当前参数
    #stty -F /dev/ttyS2
    #stty -a -F /dev/ttyS2
串口参数配置
    #stty -F /dev/ttyS2 raw speed 115200
串口2 发送数据
    #echo "hello" > /dev/ttyS2
串口2 接收数据
    #cat /dev/ttyS2



使用uarttest工具测试：

串口参数配置（设置完Ctrl + C 退出）
    #uarttest /dev/ttyS2 115200 8 0 1 0
串口2 发送数据
    #echo "hello" > /dev/ttyS2
串口2 接收数据
    #cat /dev/ttyS2



三、将stty工具编译进固件

1、make menuconfig 进入配置图形界面

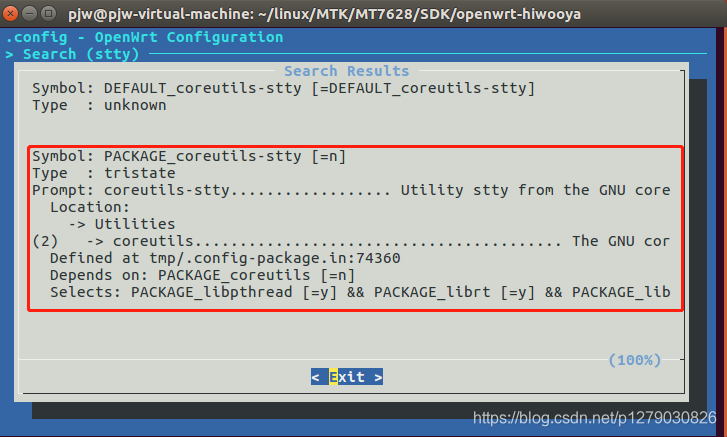

2、“/”查找 stty 软件包的位置

3、如图：

4、根据提示选中软件包

Utilities  --->
    <*>coreutils  --->
	        <*>coreutils-stty



四、将设置加入开机自启动

以上配置在开机后会重置，所以要把相关设置加入开机启动中。

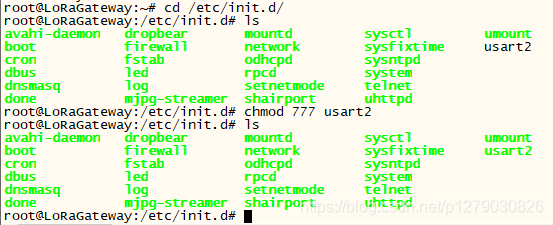

1、当前固件临时添加：

cd /etc/init.d
touch usart2
chmod 777 usart2



2、永久性添加

在openwrt源码根目录下建一个files文件夹（openwrt/files），再新建openwrt/files/etc/init.d文件夹，新建 usart2 文件，然后给权限。

chmod 777 files/ -R

usart2 内容：

#!/bin/sh /etc/rc.common
#/etc/init.d/usart2
START=80
start() {
    /usr/bin/stty -F /dev/ttyS2 raw speed 115200
}

stop(){
    killall usart2
}
