多种结构的光伏电池最大功率点追踪算法仿真模型及波形图分析，【技术博客】基于Simulink仿真的光伏逆变模型及最大功率点追踪算法（MPPT）

三相/单相光伏逆变simlink仿真（MPPT）
最大功率点追踪算法（MPPT）仿真模型，本设计基于扰动观察法（P&O）最大功率点跟踪算法追踪光伏电池的发电曲线，实现最大功率点追踪输出的仿真模型。
目前有两种：1.单级结构的仿真
1.1光伏电池+Buck电路
1.2光伏电池+Boost电路
2.或是两极结构
2.1光伏电池+Buck电路+全桥逆变（基本的扰动观察法）
2.2光伏电池+Boost电路+全桥逆变（改进的扰动观察法）
有相关的基本原理参考资料哦！

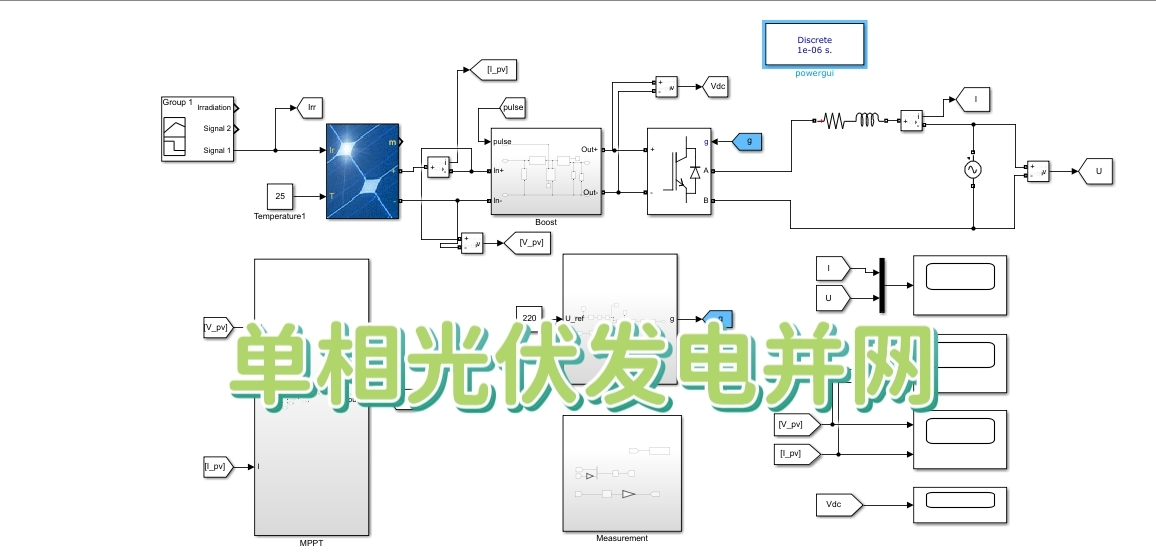

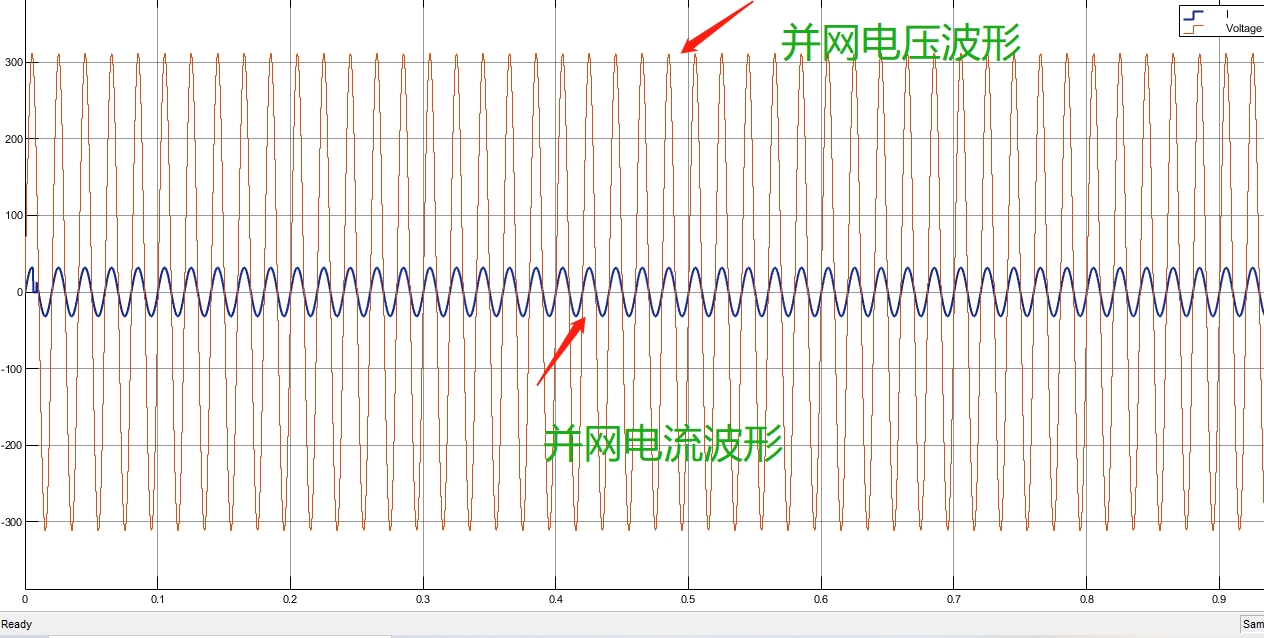

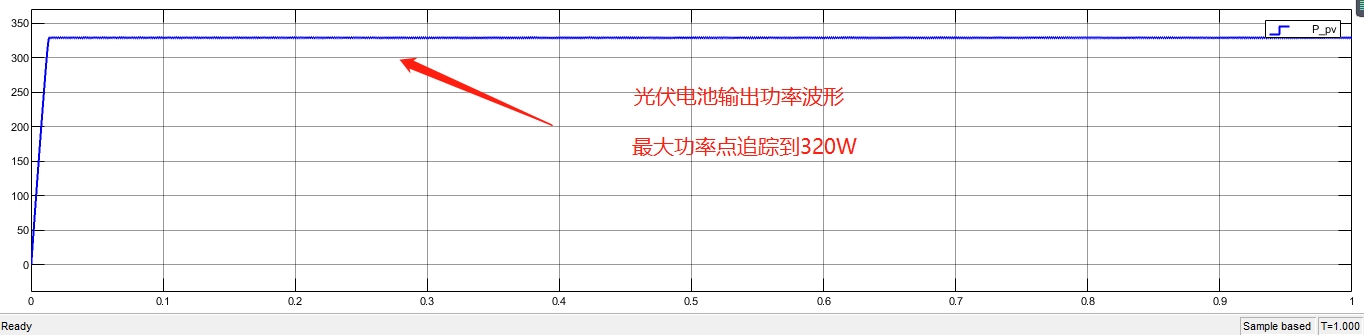

以下为其基本电路图和相应各个部分的波形图。
任意参数可调！

ID:2960673446768883

我叫小欧

三相 单相光伏逆变simlink仿真（MPPT）

在光伏电站中，最大功率点追踪（Maximum Power Point Tracking，MPPT）是一种关键技术，其目的是通过调整光伏电池的工作点，使得光伏电池输出的功率达到最大。本文将基于扰动观察法（Perturb and Observe，P&O）最大功率点跟踪算法，设计并实现了一个光伏逆变器的仿真模型。

目前，常见的光伏逆变器结构有两种，分别是单级结构和两级结构。其中单级结构包括光伏电池与Buck电路或Boost电路的组合，而两级结构则是在单级结构的基础上加入了全桥逆变器，实现了更高效的功率转化。

对于单级结构的仿真实验，我们可以选择将光伏电池与Buck电路或Boost电路相连接。通过调整电路的参数，比如电容、电感和输出电阻等，可以模拟不同光照条件下的工作情况。同时，通过改变电压和电流的采样间隔，可以观察到光伏电池输出的电压和电流波形，进一步研究光伏电池的性能。

对于两级结构的仿真实验，我们在单级结构的基础上加入全桥逆变器。这样做的好处是可以进一步提高光伏逆变器的效率和稳定性。在这种结构下，选择合适的Buck电路或Boost电路，以及全桥逆变器的参数，可以实现更精准的最大功率点追踪。

在仿真实验中，我们可以随意调整不同电路的参数，比如光伏电池的额定功率、电压和电流等。这样可以模拟出不同规格和性能的光伏电池，并通过仿真结果观察到其输出功率曲线。同时，我们可以通过仿真波形图，观察到各个电路部分的电压、电流和功率变化情况，进一步分析光伏逆变器的工作状态和效果。

总结起来，本文基于扰动观察法最大功率点跟踪算法，设计并实现了光伏逆变器的仿真模型。通过对不同结构和参数的光伏逆变器进行仿真实验，我们可以更好地理解光伏逆变器的工作原理和性能。同时，通过观察波形图和分析仿真结果，可以对光伏逆变器的最大功率点追踪效果进行评估和改进。

需要注意的是，本文所使用的仿真模型仅为理论模型，并没有考虑实际硬件电路的搭建和参数调整。因此，实际应用中还需要根据具体情况进行实验验证。最后，读者可以参考相关的基本原理资料，深入了解光伏逆变器的工作原理和最大功率点追踪算法。

以上是对三相 单相光伏逆变simlink仿真（MPPT）主题的一些介绍和分析，希望能够对读者理解该主题提供一定的帮助。在实际应用中，读者可以根据具体需求和实际情况，选择合适的光伏逆变器结构和参数，实现更高效的光伏发电系统。

相关的代码,程序地址如下：http://wekup.cn/673446768883.html
