VLAN配置与链路聚合

一、实验内容

1.1、背景

锦公司为了公司内部主机（PC）业务安全和独立，采用VLAN技术，将其所连接的接口划分到不同的VLAN，划分多个VLAN，每个VLAN属于同一个广播域，有效提高了整个网络的安全性。

1.2、需求分析

属于不同的VLAN主机需要通过三层设备才能通信，根据公司的网络规模情况，决定采用静态路由方式实现VLAN间的互访。为了提高两台交换机之间的链路带宽及可靠性，公司网络管理员决定部署链路聚合。两台交换机之间用两条冗余链路连接起来，创建链路聚合组1。

1.3、搭建拓扑图

按照拓扑图1-1所示，搭建实验拓扑图。

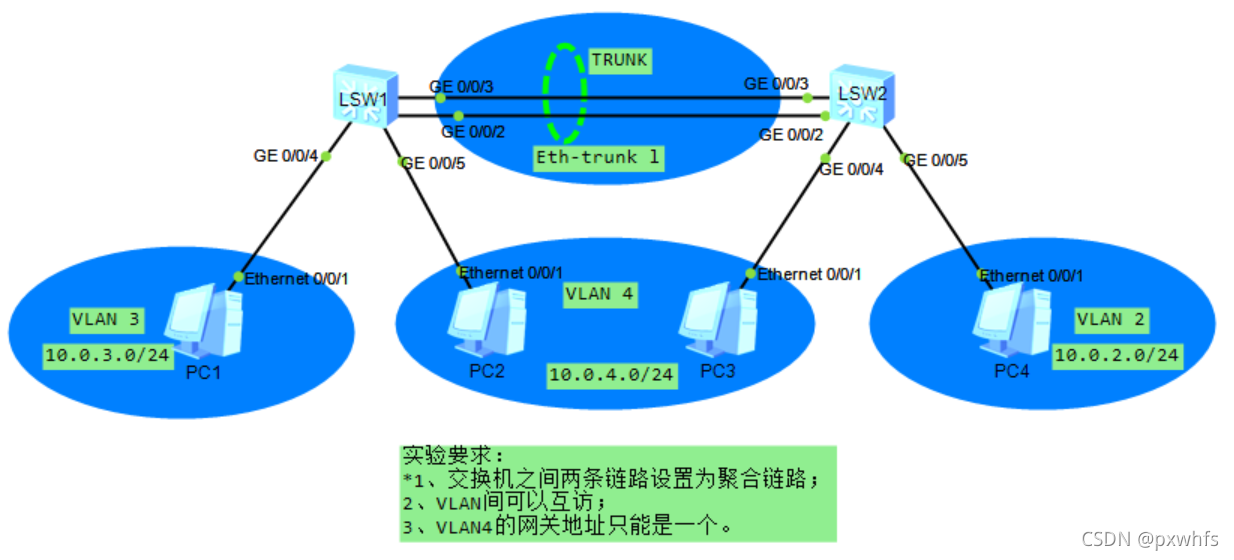

图1-1 拓扑图

二、实验目的

1. 掌握创建VLAN配置命令；
2. 掌握Access跟Trunk链路类型的配置命令；
3. 掌握端口与VLAN之间的关系配置命令；
4. 掌握链路聚合方式中的静态LACP模式配置命令；
5. 掌握静态路由的配置命令，实现VLAN之间可以互访。

三、实验方案设计

1. 搭建实验拓扑图1-1；
2. PC机的相关配置，注意：这里VLAN4的网关配置在交换机设备LSW1上；
3. 两台交换机之间创建VLAN5并配置网段（10.1.1.0/24）进行通信；
4. 交换机的基础配置（创建相关VLAN、配置相关PC机的网关地址等等）、链路聚合；
5. 配置静态路由，实现VLAN的三层互通。

四、实验配置过程及结果

4.1、配置PC机

按拓扑图1-1中配置号每个PC机的IP地址、子网掩码机网关。PC2、PC3、PC4与PC1配置类似，这里省略。

 图1-2 PC1的配置信息

用ipconfig命令可查看配置信息。

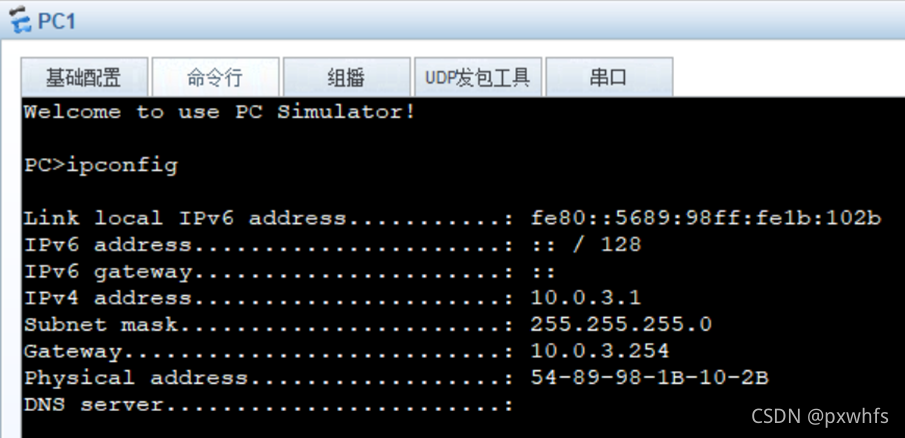

图1-3 ipconfig查看PC1配置信息

4.2、交换机设备的基础配置

 两台交换机配置类似，这里就以LSW1设备为例讲，如果配置过程中，命令有不清楚的，可以看4.5部分。

配置链路类型 <Huawei> system-view                             //进入系统视图 Enter system view, return user view with Ctrl+Z. [Huawei] sysname LSW1                           //改名为LSW1 [LSW1] vlan batch 2 3 4 5                          //同时创建多个vlan [LSW1] interface GigabitEthernet 0/0/4              //进入接口4 [LSW1-GigabitEthernet0/0/4] port link-type access    //配置接口类型为access [LSW1-GigabitEthernet0/0/4] port default vlan 3     //加入VLAN3 [L
