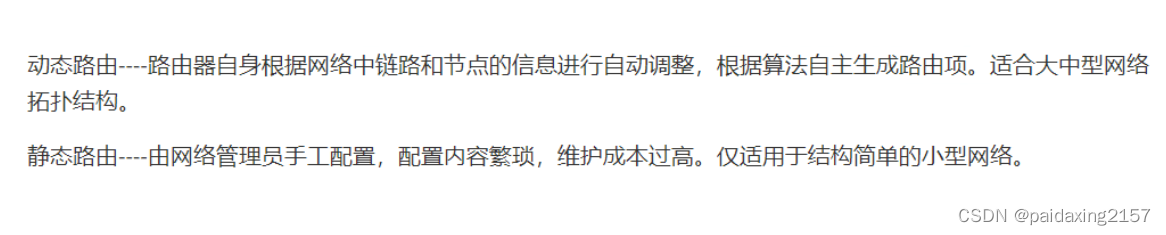

静态路由和动态路由

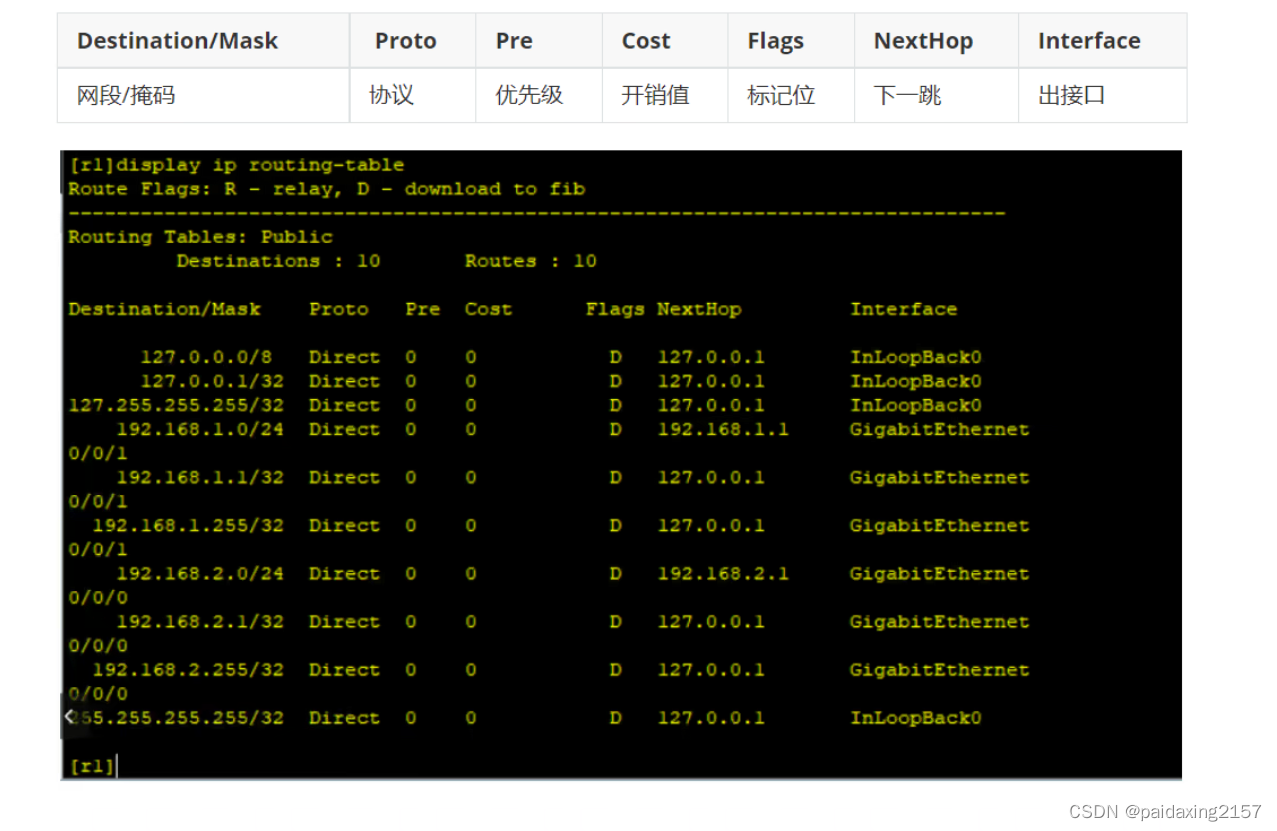

display ip routing-table 查看全局路由表



路由表匹配规则：最长掩码匹配规则。——————路由器总是现在最精确，最优的路由项来进行数据转发。

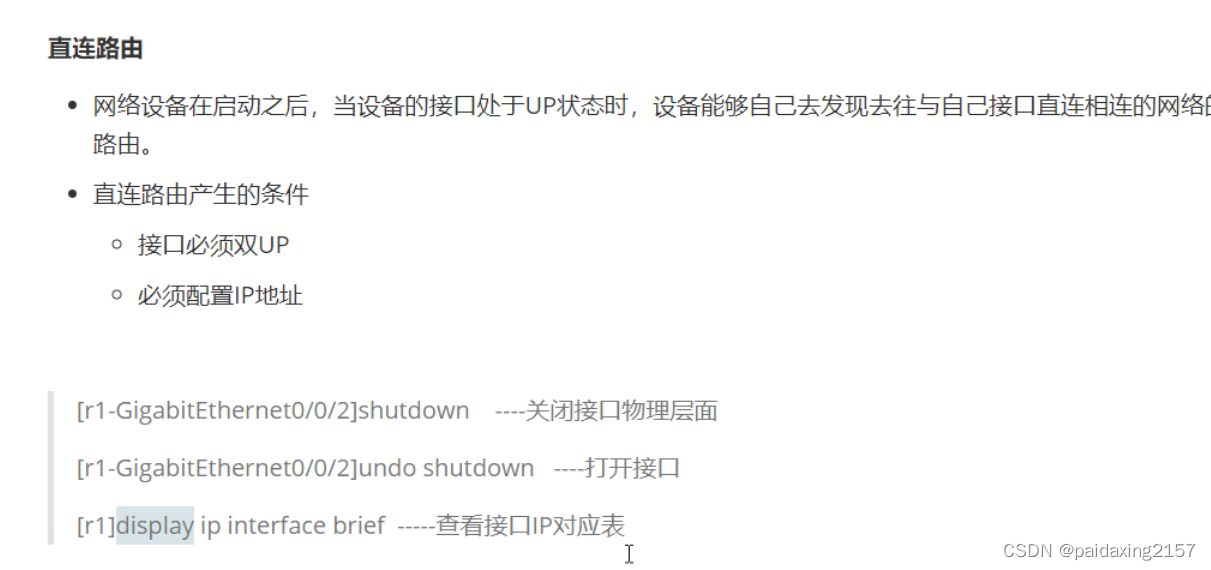

路由信息的来源：设备自动发现（直连路由），手动配置（静态路由），通过动态协议生成（动态路由）。

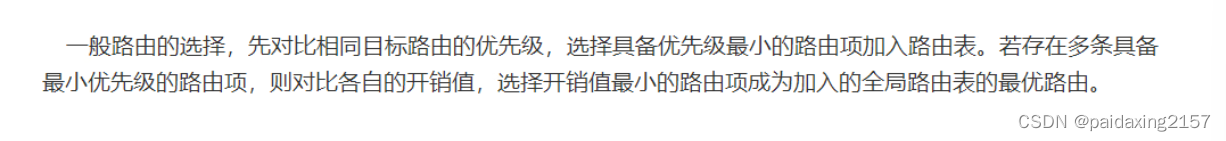

路由的优先级

路由项的优先级越小，则代表路由项的优先度更高。0——255

路由来源	缺省优先级
直连路由	0
OSPF	10/150
静态路由	60
RIP	100
BGP	255

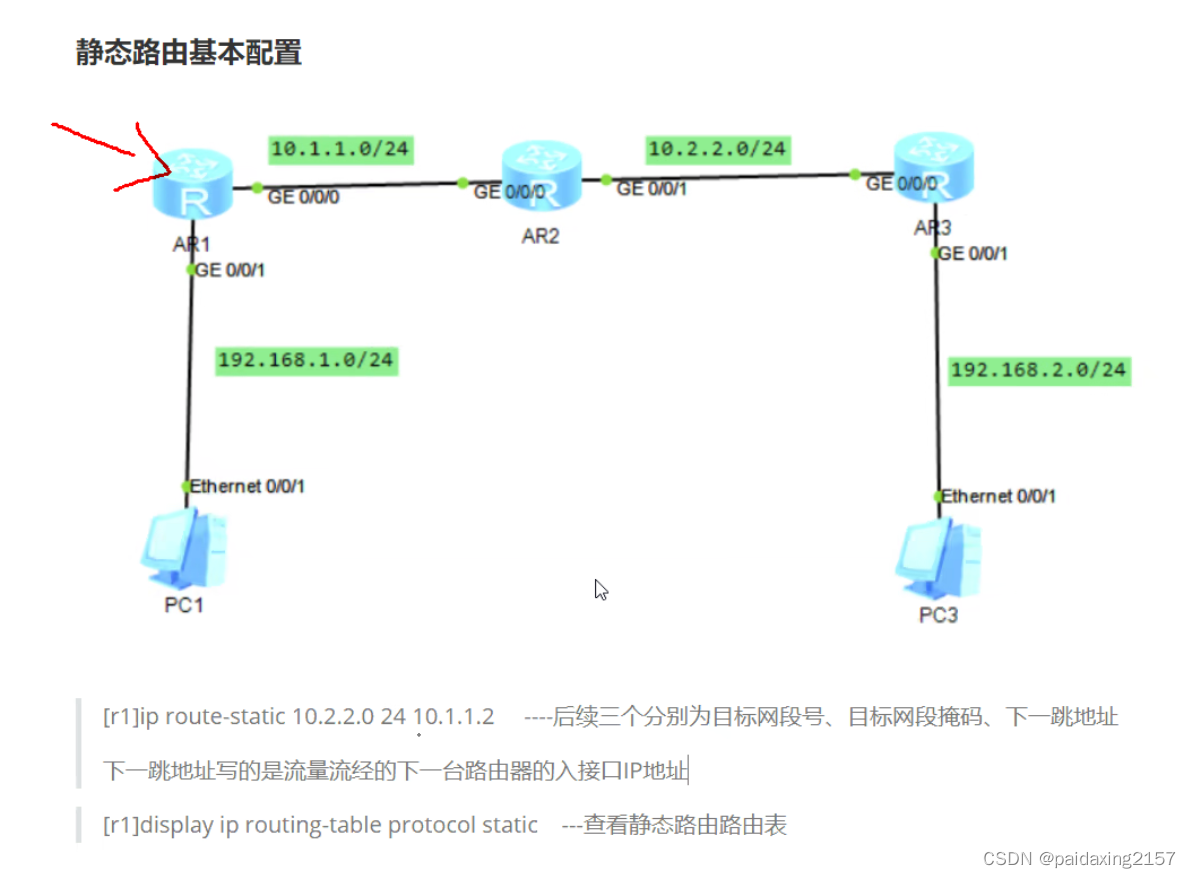

静态路由（流量是双向的）



路由环路

解决思路：IP数据包中规定TTL字段，每经过一台路由器，TTL值减1，当TTL等于0时，路由器丢弃该数据包。

静态路由的扩展配置

等价路由：当路由器访问同一个网段时，具备多条开销相似的路由时，可以让流量拆分后延多条路劲进行传输，达到叠加宽带的效果，减少单条链路数据传输的压力。——形成等价路由条件：路由来源相同、开 销值相同。

[r1]ip route-static 192.168.1.0 24 12.0.0.2
[r1]ip route-static 192.168.1.0 24 12.1.1.2

路由表中存在等价路由之后，前往该等价路由的目的网段的IP报文会被路由器通过所有有效接口转 发，这种转发行为被称为负载分担或负载均衡。









路由黑洞

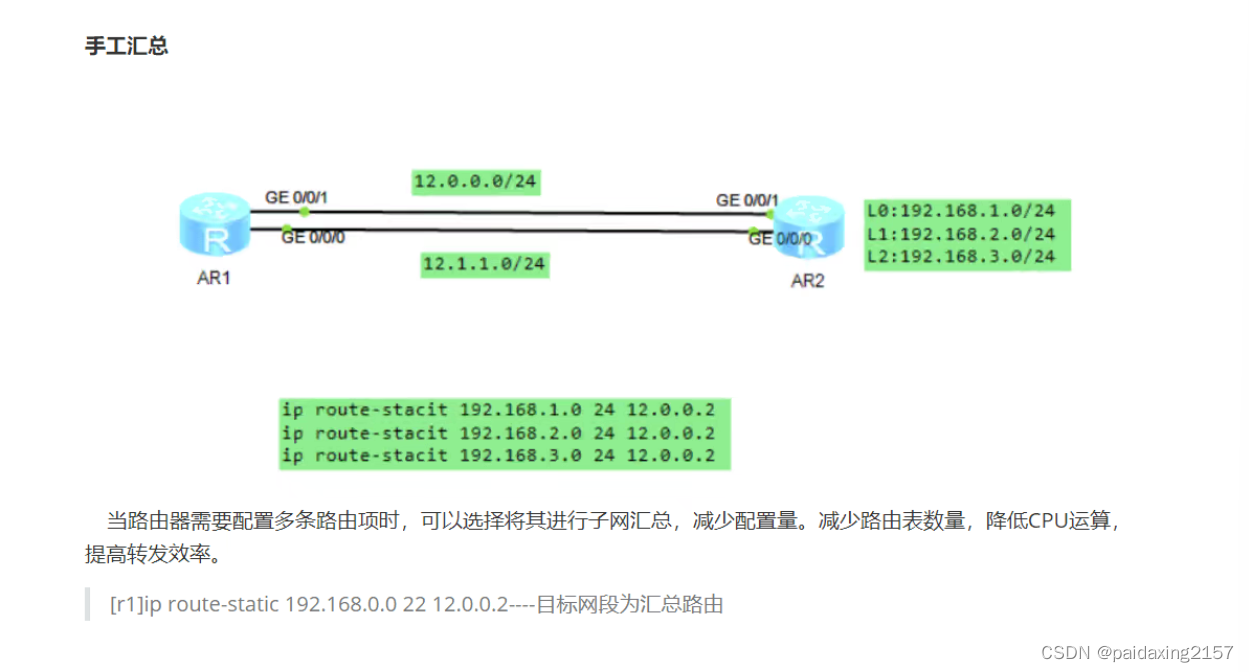

在手工汇总中，可能会包含一些网络中实际不存在的网段，造成流量有去无回的现象，并且浪费设备与链接资源————将流量丢弃的路由器称为路由黑洞。

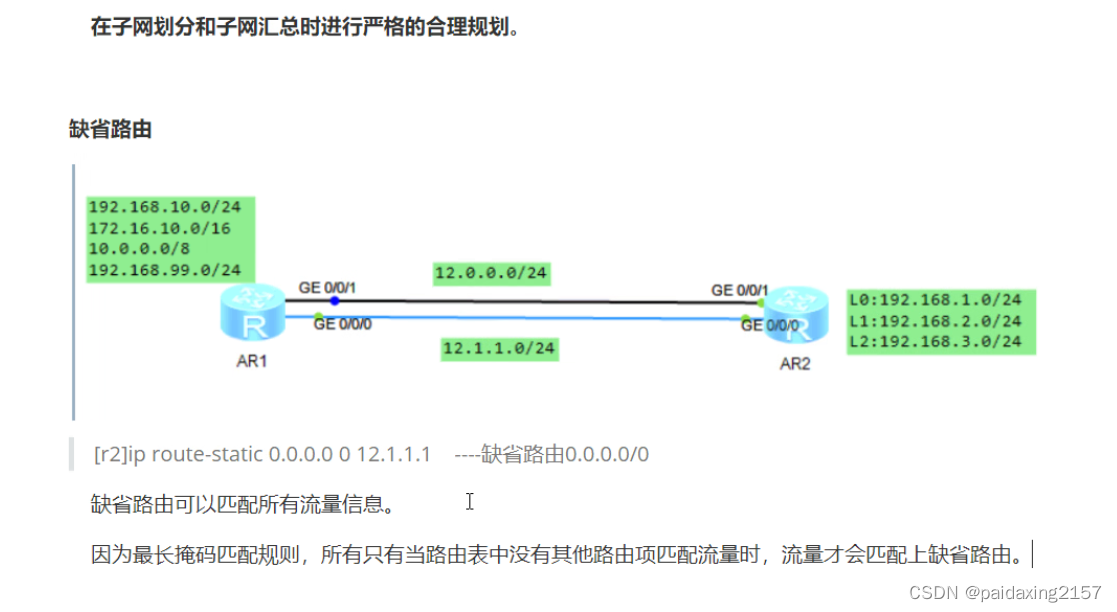

缺省路由（不限定目标的路由）

注意事项：每台路由器上仅存在一条缺省路由.且当一个网络中有多台设备需要配置缺省路由时，缺省路由必须方向相同进行数据传递。

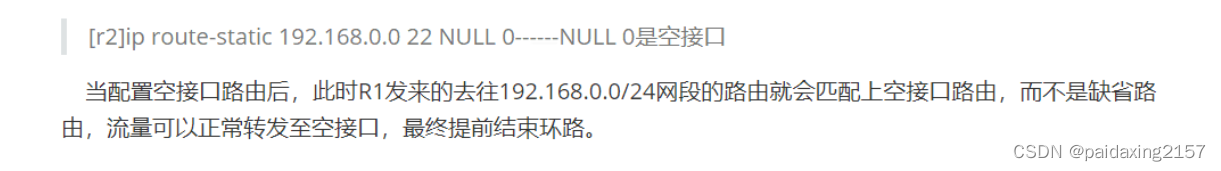

空接口路由

空接口路由是解决环路的方式————黑洞路由器上存在缺省路由。

解决思路:在存在黑洞路由器配置一条通往汇总网段的空接口路由。

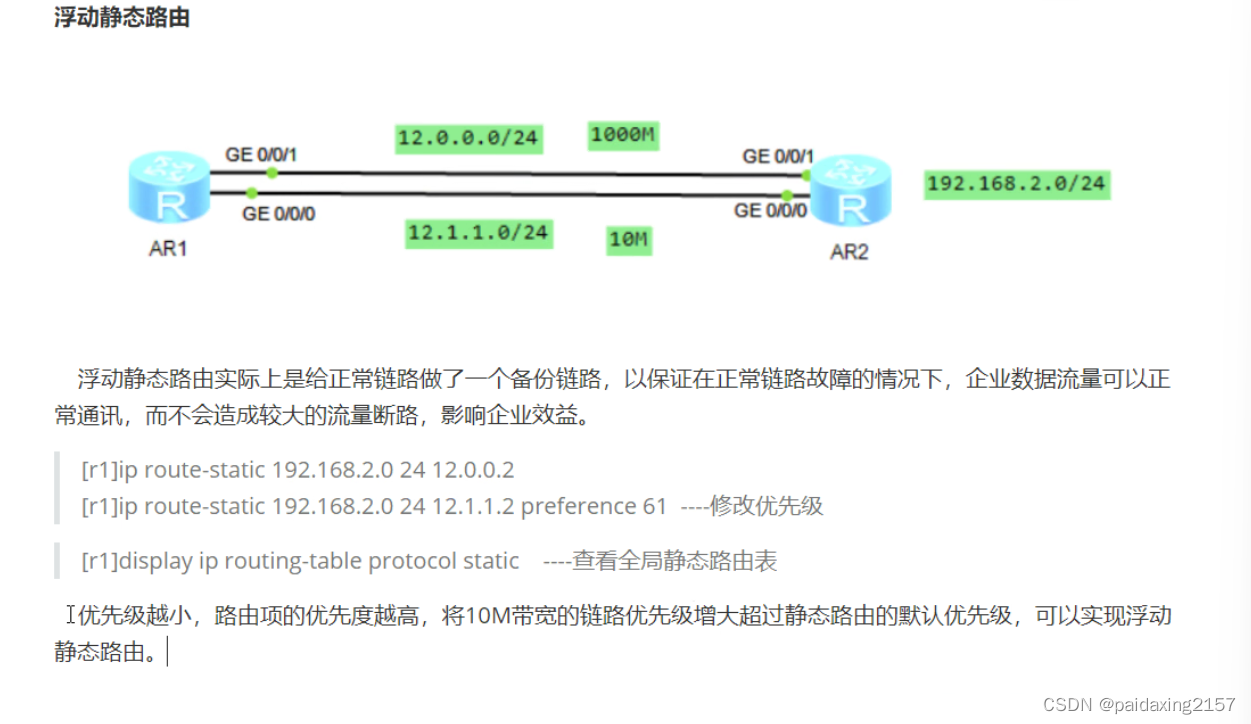

浮动静态路由

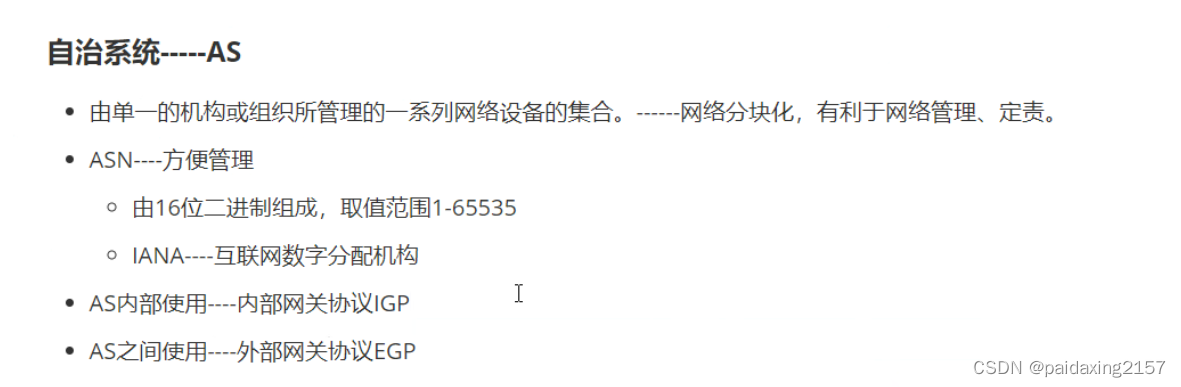

 自治系统————AS

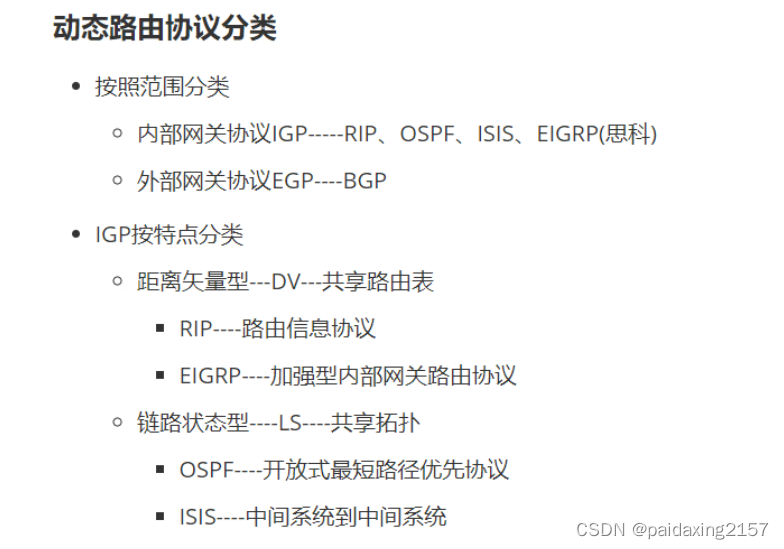

动态路由协议分类



RIP------------路由信息协议

基本概念

版本：1.RIPv1——IPv4网络

2.RIPv2——IPv4网络

3.RIPNG——IPv6网络

属于标准的DV型路由协议——距离矢量型——通过共享路由表；哎获取全网路由信息。

RIP是基于UDP协议工作,端口号520.

RIP使用跳数作为开销值COST，最大跳数为15，16认为是路由无效。

当优先级相同时，多条路由信息中开销值最小的路由优先度越高

开销值计算方法：数据包中传递的开销值=本地开销值+1

RIP存在周期更新机制————30s周期更新（使用应答报文）——保活，更新路由

RIP存在触发更新

RIP算法————贝尔福特算法

1.当接收到数据包中含有本地路由表中没有的路由项，则直接将未知路由信息加载到本地路由表。

2.当接收到的数据包中含有本地路由表中已经具备的路由项，且下一跳地址相同。则将数据包中的路由项更新至本地路由表。

3.当接收到数据包中含有本地路由表已经具备的路由项，且下一跳不相同。比较COST值，若本地路由表中的COST值大，则将数据包中的路由项更新至本地路由表。

4.当接收到数据包中含有本地路由表已经具备的路由项，且下一跳不相同。比较COST值，若本地路由表中的COST值小，则不更新。

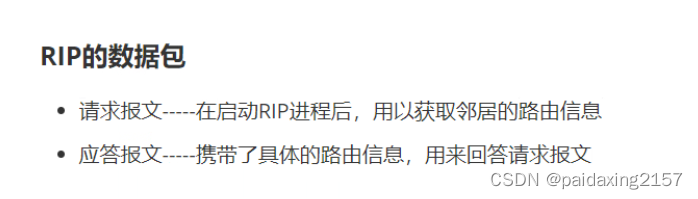

RIP的数据包

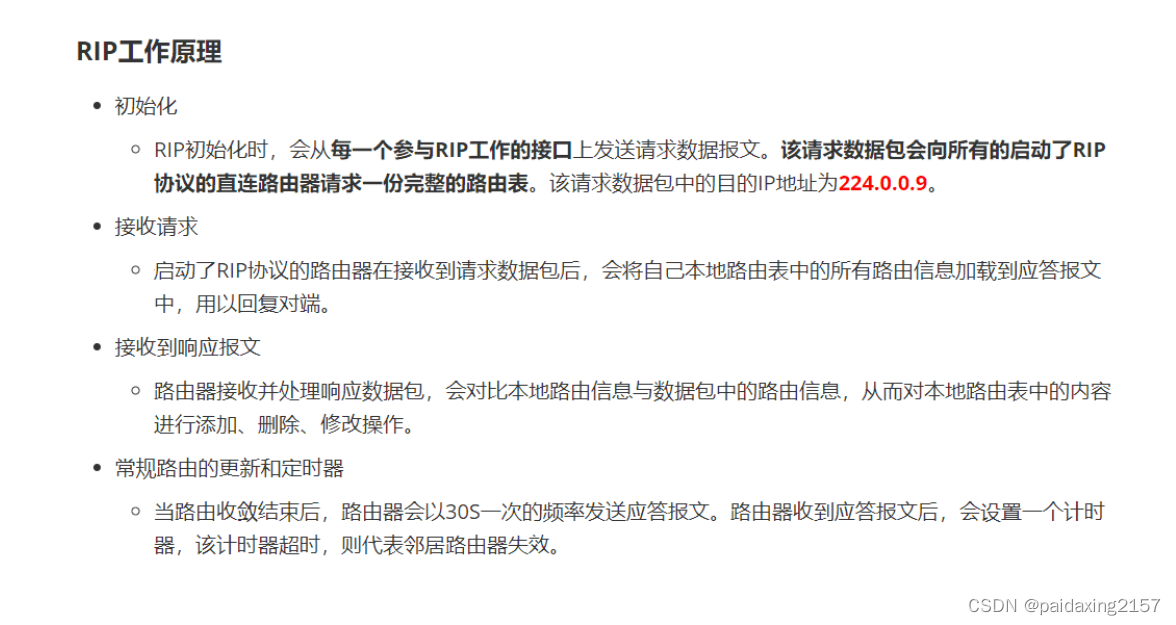

RIP工作原理

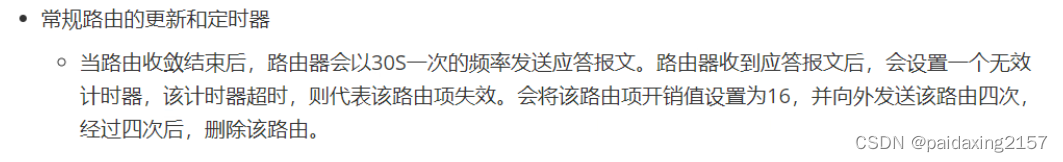

RIP的计时器

1.更新计时器：

每台启动了RIP协议的路由器都有一个属于自己的更新计时器。

计时器周期——30s

是一个倒计时，每当数值为0时，就会向周围发送响应报文。

<!--注意：当接收到请求报文时，必须立即发送响应报文。-->

2.无效计时器

每台路由器上的每一个路由表项都会有一个无效计时器。

计时器周期————为更新计时器的6倍——默认180s。

每当计时器时间为0，会认为该路由项已经无效，不可用。会将该路由项的开销值设置为16，并且向外进行传输，传输的目的是告诉其他路由器该网段不可达。

每次该路由条目更新时，该计时器刷新为180s。

3.垃圾收集计时器

当一个路由项被变为无效路由项（开销值被设置为16），该路由不会被立即删除，而是会启动垃圾收集计时器。在该计时器为0前，该路由器在进行周期更新时，均会携带该路由信息进行更新；一旦计时器时间为0，则删除该路由项（包括该路由项所对应的无效计时器和垃圾收集计时器）。

垃圾收集计时器周期————更新计时器的4倍——默认120s。

如果垃圾收集计时器为0前的某一时刻，该路由项被更新为一条有效路由，则无效计时器被复位，垃圾收集计时器被删除。

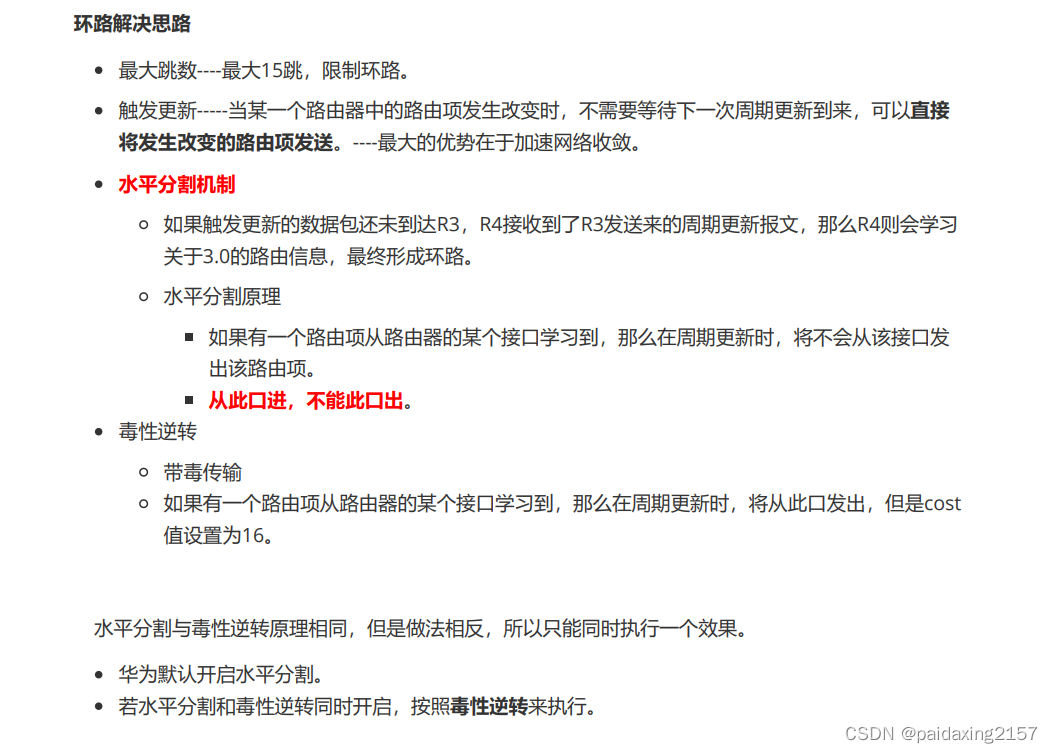

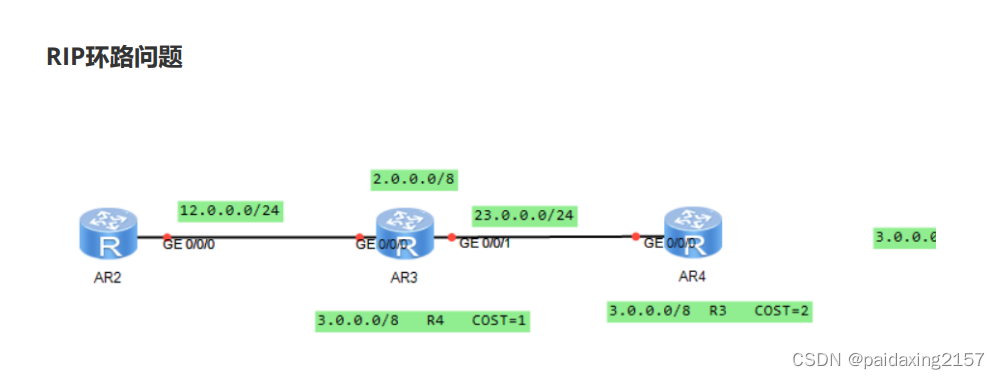

RIP环路问题

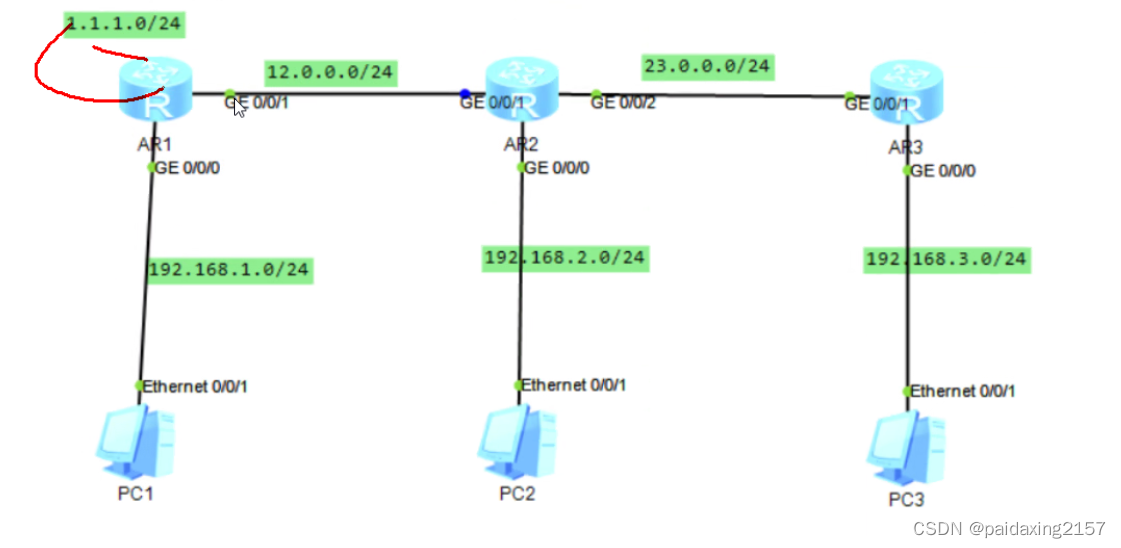

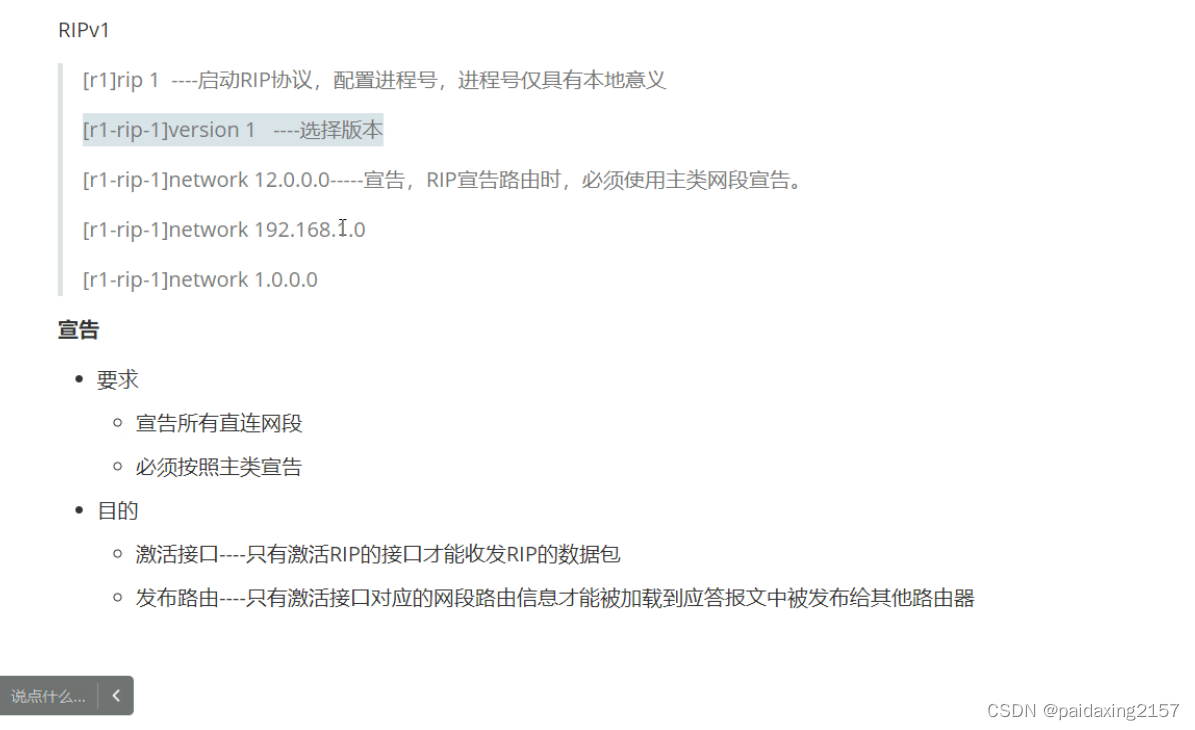

RIP基本配置

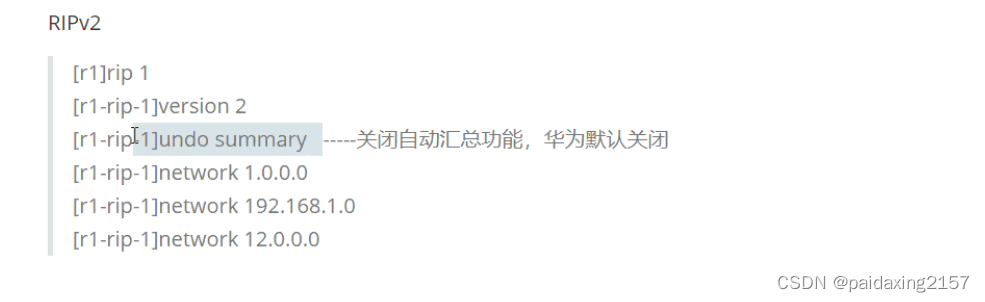

RIPv1与RIPv2的区别

更新方式：

RIPv1使用广播更新

RIPv2使用组播更新，组播地址224.0.0.9 0100-5e00-00xx

更新时是否携带掩码：

RIPv1不携带真实掩码

RIPv2携带真是掩码

RIPv2支持自动汇总功能(汇总时，直接汇总到主类)，RIPv1不支持

RIPv2支持手工认证

[r1]display rip 1 database ---查看RIP数据库

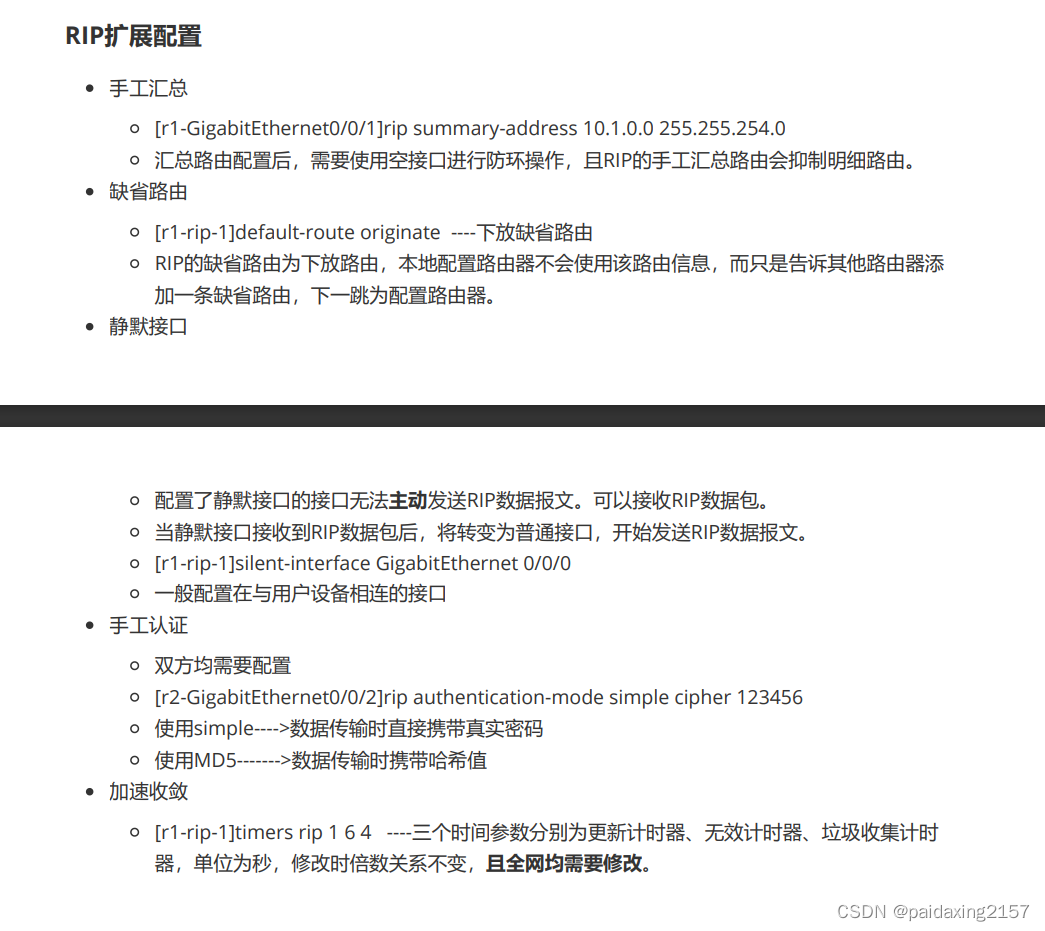

RIP扩展配置



RIP缺陷

1.选路不佳——————RIP基于跳数进行选路，不考虑带宽和网络延时问题。

2.占用资源过多————30s周期更新产生大量广播和组播报文，占用链路资源

3.收敛速度慢

4.仅支持小型网络————RIP最多支持15跳
